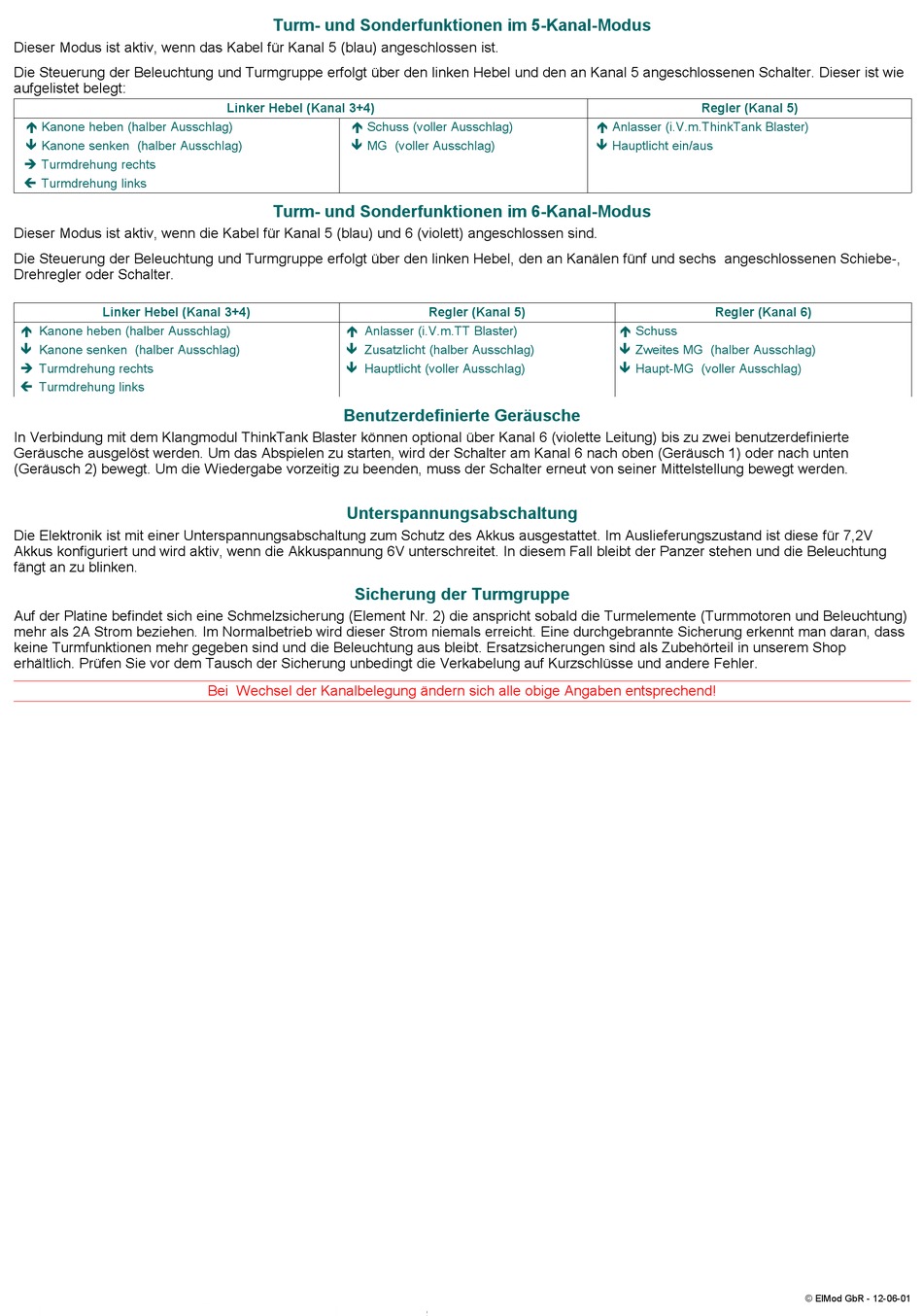

ElMod ThinkTank PRO Ausführliche Einbau- Und Bedienanleitung Seite 3

Dieser Modus ist aktiv, wenn das Kabel für Kanal 5 (blau) angeschlossen ist.
Die Steuerung der Beleuchtung und Turmgruppe erfolgt über den linken Hebel und den an Kanal 5 angeschlossenen Schalter. Dieser ist wie
aufgelistet belegt:
é Kanone heben (halber Ausschlag)
ê Kanone senken (halber Ausschlag)
è Turmdrehung rechts
ç Turmdrehung links
Dieser Modus ist aktiv, wenn die Kabel für Kanal 5 (blau) und 6 (violett) angeschlossen sind.
Die Steuerung der Beleuchtung und Turmgruppe erfolgt über den linken Hebel, den an Kanälen fünf und sechs angeschlossenen Schiebe-,
Drehregler oder Schalter.
Linker Hebel (Kanal 3+4)
é Kanone heben (halber Ausschlag)
ê Kanone senken (halber Ausschlag)
è Turmdrehung rechts
ç Turmdrehung links
In Verbindung mit dem Klangmodul ThinkTank Blaster können optional über Kanal 6 (violette Leitung) bis zu zwei benutzerdefinierte
Geräusche ausgelöst werden. Um das Abspielen zu starten, wird der Schalter am Kanal 6 nach oben (Geräusch 1) oder nach unten
(Geräusch 2) bewegt. Um die Wiedergabe vorzeitig zu beenden, muss der Schalter erneut von seiner Mittelstellung bewegt werden.
Die Elektronik ist mit einer Unterspannungsabschaltung zum Schutz des Akkus ausgestattet. Im Auslieferungszustand ist diese für 7,2V
Akkus konfiguriert und wird aktiv, wenn die Akkuspannung 6V unterschreitet. In diesem Fall bleibt der Panzer stehen und die Beleuchtung
fängt an zu blinken.
Auf der Platine befindet sich eine Schmelzsicherung (Element Nr. 2) die anspricht sobald die Turmelemente (Turmmotoren und Beleuchtung)
mehr als 2A Strom beziehen. Im Normalbetrieb wird dieser Strom niemals erreicht. Eine durchgebrannte Sicherung erkennt man daran, dass
keine Turmfunktionen mehr gegeben sind und die Beleuchtung aus bleibt. Ersatzsicherungen sind als Zubehörteil in unserem Shop
erhältlich. Prüfen Sie vor dem Tausch der Sicherung unbedingt die Verkabelung auf Kurzschlüsse und andere Fehler.
Turm- und Sonderfunktionen im 5-Kanal-Modus
Linker Hebel (Kanal 3+4)
é Schuss (voller Ausschlag)
ê MG (voller Ausschlag)
Turm- und Sonderfunktionen im 6-Kanal-Modus
é Anlasser (i.V.m.TT Blaster)
ê Zusatzlicht (halber Ausschlag)
ê Hauptlicht (voller Ausschlag)
Benutzerdefinierte Geräusche
Unterspannungsabschaltung
Sicherung der Turmgruppe
Bei Wechsel der Kanalbelegung ändern sich alle obige Angaben entsprechend!
é Anlasser (i.V.m.ThinkTank Blaster)
ê Hauptlicht ein/aus
Regler (Kanal 5)
Regler (Kanal 5)
Regler (Kanal 6)
é Schuss
ê Zweites MG (halber Ausschlag)
ê Haupt-MG (voller Ausschlag)
© ElMod GbR - 12-06-01
