ElMod ThinkTank PRO Ausführliche Einbau- Und Bedienanleitung

Eine Haftung durch unsachgemäßen Einbau, eigene Umbauten oder Nichtbeachtung der hier angeführten Hinweise ist ausdrücklich
ausgeschlossen.
• ThinkTank Panzermodul PRO Platine
• vorkonfektionierte Stromversorgungsleitung
• Stecker für Motorenanschlüsse
• Kabel für Anschluss eines Proportionalempfängers
• zwei Kabel zum Anschluss von Zusatzlichtquellen

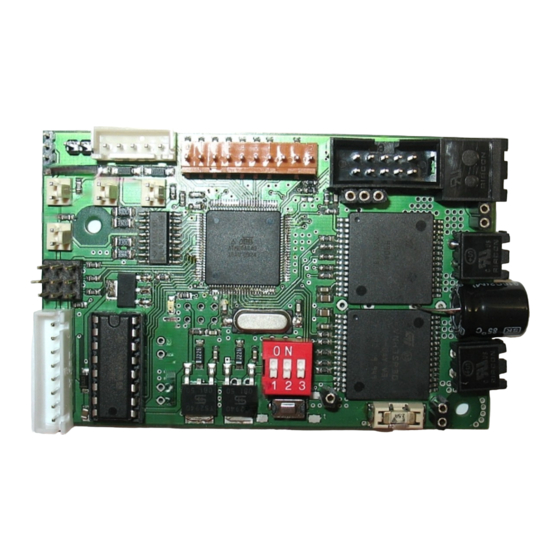

1 Stromanschluss
2 Sicherung für Turmgruppe
3 Anschluss Kettenmotor linke Kette
4 Anschluss Kettenmotor rechte Kette
5 Taster zum Auslösen des Setup-Modus
6 DIP-Schalter zur Festlegung des Fahrprogramms
7 Anschluss für HengLong
Konfigurator
8 Anschluss für HengLong
9 Anschluss Turmgruppe
10 Anschluss für Tamiya ®
11 Anschluss für Proportionalempfänger
12 Anschluss Servomotoren
13 Mündungsblitz-LED oder Mündungsblitz Rohr 1 bei Flakpanzer
14 Bremslicht-LED
15 Zusatzlicht
16 Mündungsblitz 2. MG oder Mündungsblitz Rohr 2 bei Flakpanzer
L Status-LED
Verlöten Sie die losen Enden des mitgelieferten Kabels für die Stromversorgung an einen für Ihr Modell passenden Batteriestecker.
Verwenden Sie den beigelegten Schrumpfschlauch zur Isolierung.
Sollten Sie auf den Schalter oder die Sicherung verzichten oder ungeeignete Teile verwenden, besteht aufgrund der auftretenden hohen
Schließen Sie die Kettenmotoren mit Hilfe der mitgelieferten Stecker an die Platine. Halten Sie die Zuleitungslänge so kurz wie möglich.
Zur Überprüfung des korrekten Anschlusses der Motoren gehen Sie wie folgt vor:
• Bocken Sie den Panzer auf, so dass die Ketten frei drehen können.
• Verbinden Sie den vollen Akku an die Elektronik und schalten Sie die Stromversorgung an.
• Warten Sie 3 bis 4 Sekunden. Drücken und halten Sie den Taster neben den DIP-Schalter.
• Die Motoren fangen nun an sich zu drehen und ändern alle drei Sekunden ihre Drehrichtung. Lassen Sie die Taste los, wenn beide Ketten
nach vorne laufen und die rechte Kette schneller ist als die linke. Falls dies auch nach 20 Sekunden nicht der Fall ist, überprüfen und
korrigieren Sie die Verkabelung der beiden Motoren. Fahren Sie mit dem Einbau erst fort, wenn die Motoren richtig angeschlossen sind!
Schließen Sie das 8-polige Turmkabel an den dafür vorgesehen Stecker.
Beachten Sie die Ausrichtung des Steckers (siehe Abbildung)! Wird dieser falsch herum angeschlossen, kann es zur Zerstörung der
Elektronik führen! Die Zuleitungen zum Turmdrehmotor zeigen immer zur Platinenoberkante!
• Bei Verwendung des originalen HengLong
schließen Sie das 5-polige und das 2-polige Kabel an die
entsprechende Stecker auf der Platine an.
• Bei Verwendung der AsiaTam
den Vorgabe in der mit der Mechanik mitgelieferten Anleitung vor.
• Bei Verwendung einer Tamiya
diese an den entsprechenden Anschluss auf der Platine an (weiße
Leitung zeigt dabei nach oben)
• Servomotoren werden wie rechts abgebildet angeschlossen.
• Zusätzliche Lichtquellen (Anschlüsse 13 bis 16) können mit beigefügten Kabeln als LEDs direkt angeschlossen
werden. Im Normalfall sind keine weiteren Vorwiderstände nötig. Sollen mehrere LEDs an einen Ausgang
verwenden, ist es am einfachsten gleichfarbige LEDs (zum Beispiel weiß) parallel zu schalten und sie mit Farbe
oder Marker nach Bedarf ein zu färben. Die Lichtausgänge liefern bei 7,2 V Akkuspannung ca. 50 mA Strom.
Lesen Sie diese Anleitung vor Durchführung des Einbau sorgfältig durch.
® Mündungsblitz-LED, AsiaTam
-Mündungsblitz
®
Rohrrückzugsmechanik
HINWEIS: Auf der Platinenunterseite befinden sich Beschriftungen aller Stecker!
LED-Mündungsblitz
®
Turmmechanik, gehen Sie exakt nach
®
® Rohrrückzugsmechanik, schließen Sie
ThinkTank Panzermodul PRO
ausführliche Einbau- und Bedienanleitung
Lieferumfang
Übersicht der Elemente
® Rohrrückzugseinheit und PC-
Einbau und Anschluss
Stromversorgung
Ströme Brandgefahr!
Antriebsmotoren
Turmgruppe
© ElMod GbR - 12-06-01
