Der Regler ist zur Montage auf die Wand oder UP-Dose bestimmt und darf nicht direkt
Wärme- oder Kältequellen ausgesetzt werden. Es ist darauf zu achten, dass der Regler
auch rückseitig keiner Fremderwärmung oder -kühlung, z.B. bei Hohlwänden durch Zugluft
oder Steigleitungen ausgesetzt wird.
Knopf abziehen Schraube lösen
3.1 Einengung des Temperatur-Einstellbereiches
Mittels der Einstellfahnen unter dem Einstellknopf kann der Einstellbereich des Reglers
mechanisch begrenzt werden. Hierzu muss der Knopf abgezogen und nach verstellen der An-
schläge (rot für Maximaltemperatur, blau für Minimaltemperatur) wieder aufgesteckt werden.
Einstellfahne für maximale Temperatur
Einstellfahne für minimale Temperatur
4. Zubehör
– JZ-17 Adapterplatte zur Montage auf eine UP-Dose inklusive Befestigungs-
schrauben für den Regler auf die Adapterplatte
– Vorlauffühler zur Heiz-/Kühlumschaltung (Change-Over-Fühler):
HF-2 (Hülsenfühler) oder ALF-2 (Anlegefühler)
– Externer Temperaturfühler zum Einsatz im Luftkanal oder Raum: LF-2 (Luftfühler als
Kabelfühler) oder HF-2 (Hülsenfühler) oder GFL-2 (Luftkanalfühler zur Direktmontage an
den Luftkanal) oder BTF2 (Raumfühler 2)

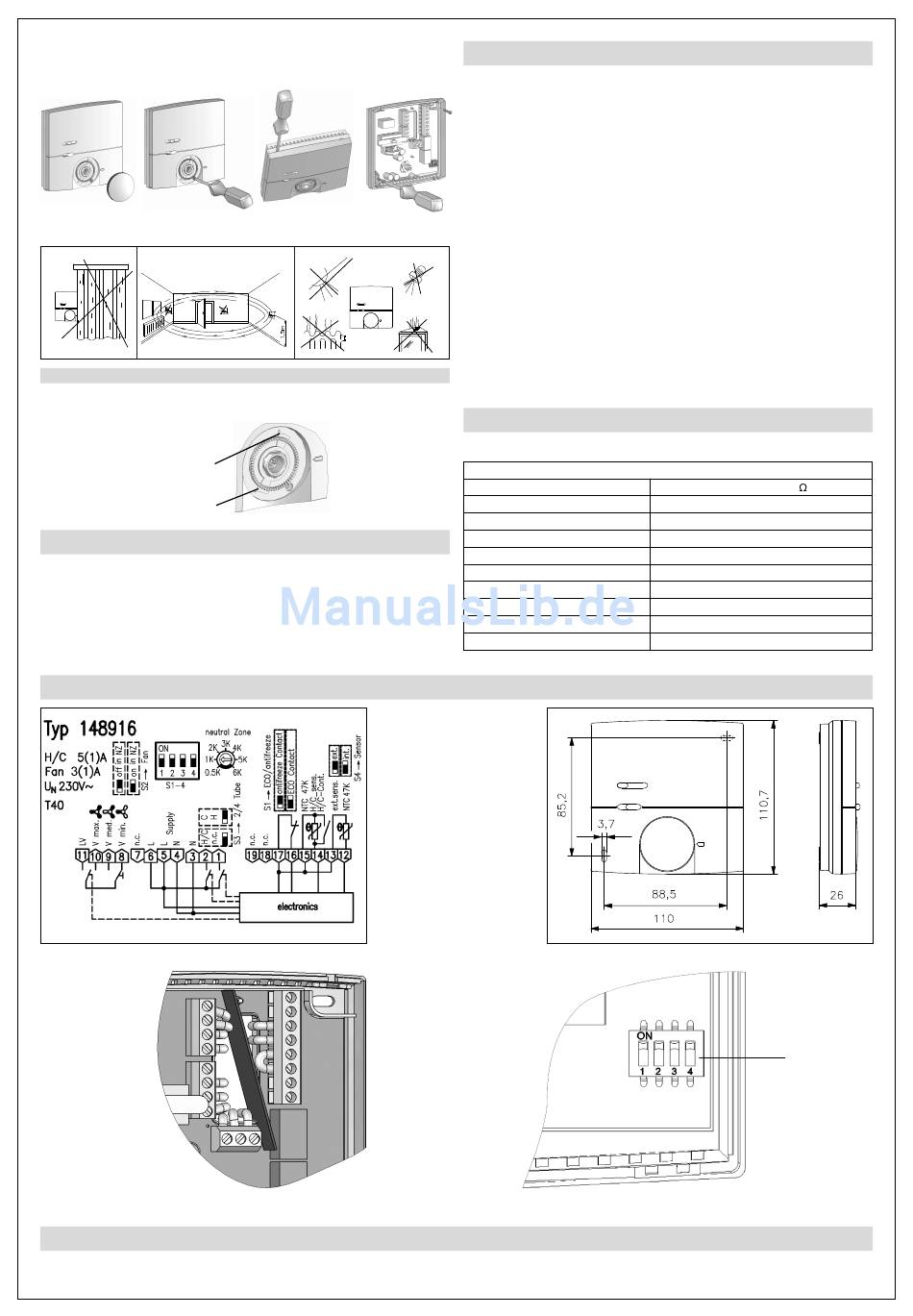

7. Anschluss- und Maßzeichnungen / Positionszeichnung DIP-Schalter S1 bis S4
8. Gewährleistung
Die von uns genannten technischen Daten wurden unter Laborbedingungen nach allgemein gültigen Prüfvorschriften, insbesondere DIN-Vorschriften, ermittelt. Nur insoweit werden Eigenschaften
zugesichert. Die Prüfung der Eignung für den vom Auftraggeber vorgesehenen Verwendungszweck bzw. den Einsatz unter Gebrauchsbedingungen obliegt dem Auftraggeber; hierfür übernehmen wir
keine Gewährleistung. Änderungen vorbehalten.
Obere Haken Regler
eindrücken anschrauben
Achtung!
Wird der externe
Kontakteingang an den
Klemmen 16 und 17 nicht
verwendet, müssen die
Klemmen mit einer
Drahtbrücke verbunden
werden.
Achtung!
Trennwand zur sicheren
Trennung zwischen
Netzspannung und
Sicherheitskleinspannung
entsprechend montieren.
5. Technische Daten
Betriebs- und Schaltspannung: 230V~
Ausgänge:
Heizen: Relais-Schließerkontakt max. 5(1)A
Kühlen: Relais-Schließerkontakt max. 5(1)A
Ventilator: 3-Stufenschalter max. 3(1)A
Regelbereich: 5 ... 30°C
Schaltdifferenz: 0,5K bei Temperaturänderung von 4K/h
Neutrale Zone: 0,5 ... 6K (Werkseinstellung 2K)
ECO-Zone: ±3 K
Umschaltpunkte Heizen/Kühlen
im 2-Rohrleitungssystem bei
Verwendung eines Vorlauffühlers: NTC 47k
Umschaltpunkt „Kühlen": bei Unterschreitung von 18°C
Umschaltpunkt „Heizen": bei Überschreitung von 26°C
Fühlertoleranz externe Fühler: ca.1K
Frostschutztemperatur: ca. 5°C, kein Unterschreiten durch die
ECO-Funktion möglich
Schaltdifferenz Frostschutz: ca.+1K
Leistungsaufnahme: 2VA
Schutzklasse: II, nach entsprechender Montage
Schutzart: IP30, nach entsprechender Montage
Zulässige Umgebungstemperatur: 0 ... 40°C
Lagertemperatur: -20 ... 70°C
Zulässige Feuchte: max. 95%r.H. nicht kondensierend
Montage: auf Wand oder Unterputzdose
Gehäusematerial und -Farbe: Kunststoff ABS, reinweiß ähnlich RAL 9010
Ausstattung: Schalter Ein/Aus, Ventilatorschalter 3-stufig,
mechanische Bereichseinengung,
DIP-Schalter zur Funktionsauswahl
6. Fühlertabelle (Kennlinie) für externe Fühler
Die Fühlertabelle gilt für den optionalen Change-Over-Fühler und den externen Temperatur-
fühler.
Fühler „2" – NTC 47k
Fühlertemperatur [°C]
-10
0
10
15
20
25
30
40
50
Widerstandswert [k ]
264,028
155,480
94,377
74,314
58,910
47,000
37,732
24,750
16,597
Schalter S1- S4
