Beschreibung

Art. 3348B / 3348BM zur Installation in die ausbaufähigen Tasterplatten Powercom zur Erstellung von Anlagen mit kombinierten
Funktionen für Zugangskontrolle - Gegensprechsystem - Videogegensprechsystem oder als eigenständige Anlage.

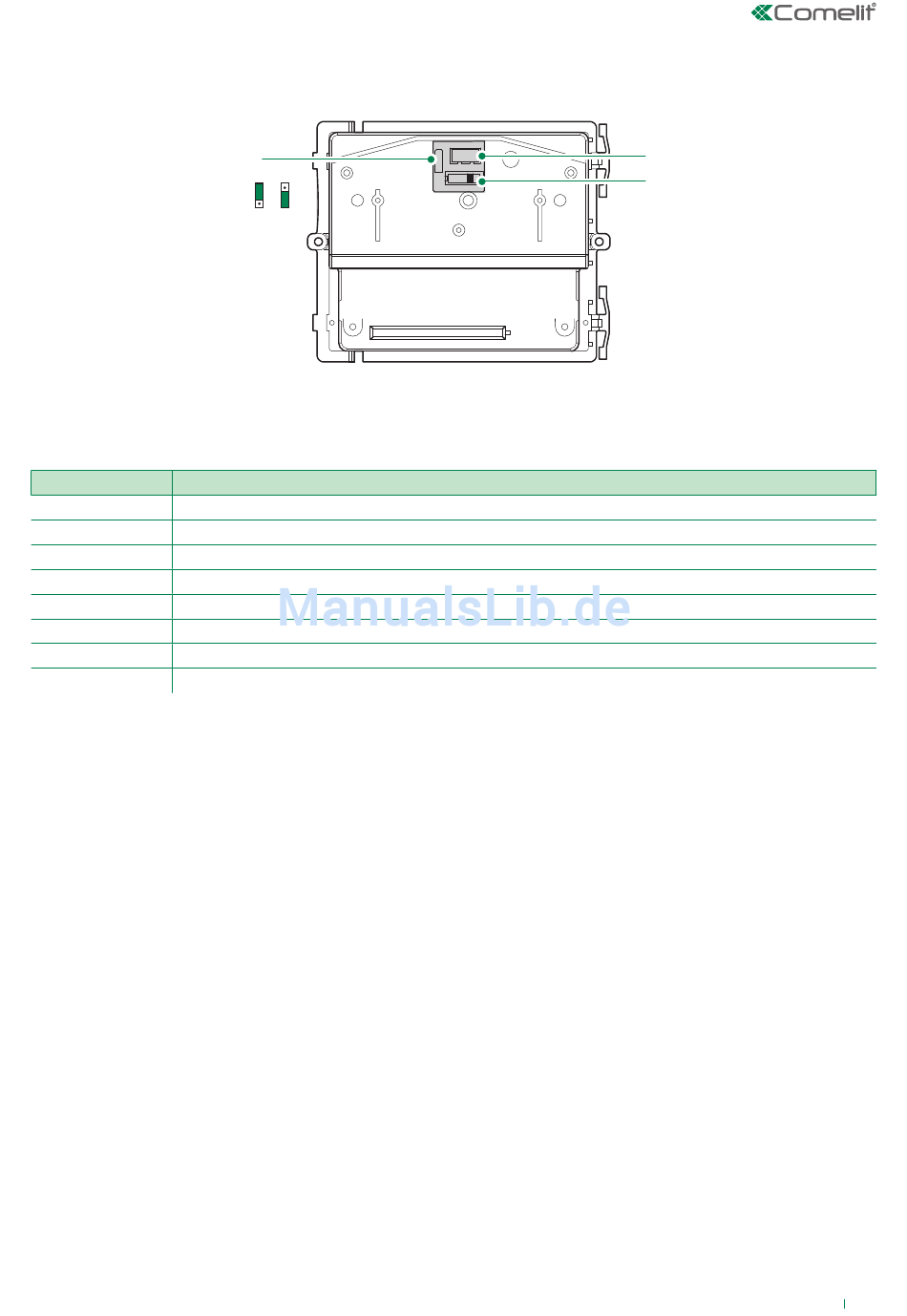

1. Jumper für die Eingabe des Supercodes
2. Stecker für die Verwendung in Anlagen Simplebus.
3. Schalter für die Wahl der Farbe der LED-Beleuchtung. Für Anlagen Simplebus den Schalter auf OFF lassen
Beschreibung der Klemmenleisten
~ – ~ + voeding 12V DC/AC
CK Kontakt Aktivierung Taste "Schlüssel"
AL+ Alarm- und Duress-Ausgang, max 100 mA
NO2 – C2– NC2 Relais 2
NO1 – C1– NC1 Relais 1
– negative
RK Eingang Remote-Schlüssel
D+ D– Anschluss Leitung RS 485

Programmierungen und Betrieb

Für die Programmierungen ist eine Höchstzeit vorgesehen, nach deren Verlauf der Vorgang aufgehoben wird (ca. 40" zwischen
einem Tastendruck und dem nächsten); die einzelnen Programmierschritte sollten deshalb zu Beginn des Vorgangs bekannt sein.

Eingabe des Supercodes

Die Programmierung des Supercodes muss als erste erfolgen, da alle weiteren Schritte davon abhängen.
Am besten einen kurzen und einfach merkbaren Supercode wählen oder ihn aufschreiben.
Vorgang zur Eingabe des Supercodes
1. Den Jumper auf ON stellen (siehe Abbildung).
2. Das Modul an die entsprechende verdrahtete und gespeiste Klemme anschließen.
3. Einschaltung der roten LED überprüfen.
4. Den Supercode (1-8 Ziffern) eingeben.
5. Die Taste "E" drücken, um den eingegebenen Code zu speichern.
6. 10 Sekunden oder einen Bestätigungston für die erfolgte Programmierung abwarten.
7. Den Jumper auf OFF stellen (siehe Abbildung).
Beispiel
Zur Eingabe des Supercodes 12345 wie folgt vorgehen:
• Den Jumper auf Position Programmierung ON stellen;
• Das Modul an die entsprechende verdrahtete und gespeiste Klemme anschließen;
• in der Reihenfolge 1 2 3 4 5 E drücken;
• 10 Sekunden oder einen Bestätigungston für die erfolgte Programmierung abwarten;
• Den Programmierungs-Jumper auf die vorherige Position OFF stellen.
1
OFF ON
2
3
3
