Aufbauanleitung für JABO Multi und MultiPLUS Betten
Der Beschlag für ein JABO-Bett befindet sich
in dem Paket mit Fußteil ! ! !
88
23
1
erstellt von :
NIEHOFF massive Wohnmöbel GmbH in Alverskirchen, 02/2014
Das Kopfteil vorsichtig auspacken und auf den
vorgesehenen Platz hinstellen.
Dabei das Kopfteil leicht an die Wand anlegen,
damit es steht und man leichter arbeiten kann.
1)

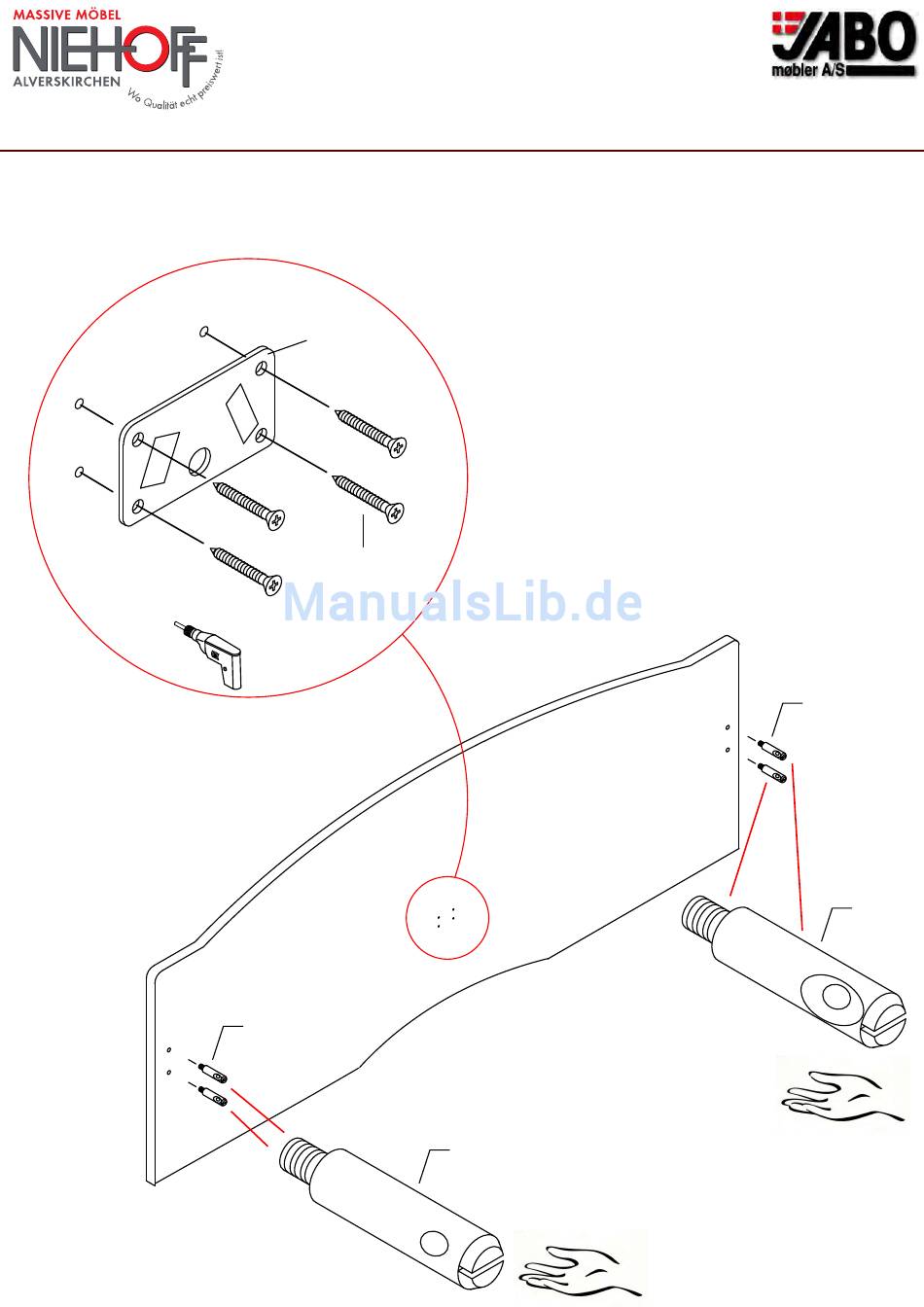

Den Beschlag für die Befestigung des
Mittelbalkens an das Kopfteil
anbringen.(die 4 Schrauben mit Hilfe
eines Akkuschraubers eindrehen)
2)
Die Beschlagbolzen Nr.1 mit der Hand in
das Gewinde eindrehen und dann noch ca. eine
halbe Umdrehung mit Hilfe von dem
beiliegenden Inbusschlüssel hinzugeben, so
daß die größere Öffnung wagerecht nach innen
zeigt.
In diese größere Öffnung wird später - nach
dem die Bettseiten mit dem Kopfteil verbunden
sind - eine konische Schraube (Nr.3) durch die
Öffnung im Exzenter (Nr.2) eingesetzt. Diese
Schraube zieht dann den Beschlag zusammen.
1
SCHRITT Nr. 1, 2
1
1
