Aufbauanleitung für JABO Multi und MultiPLUS Betten

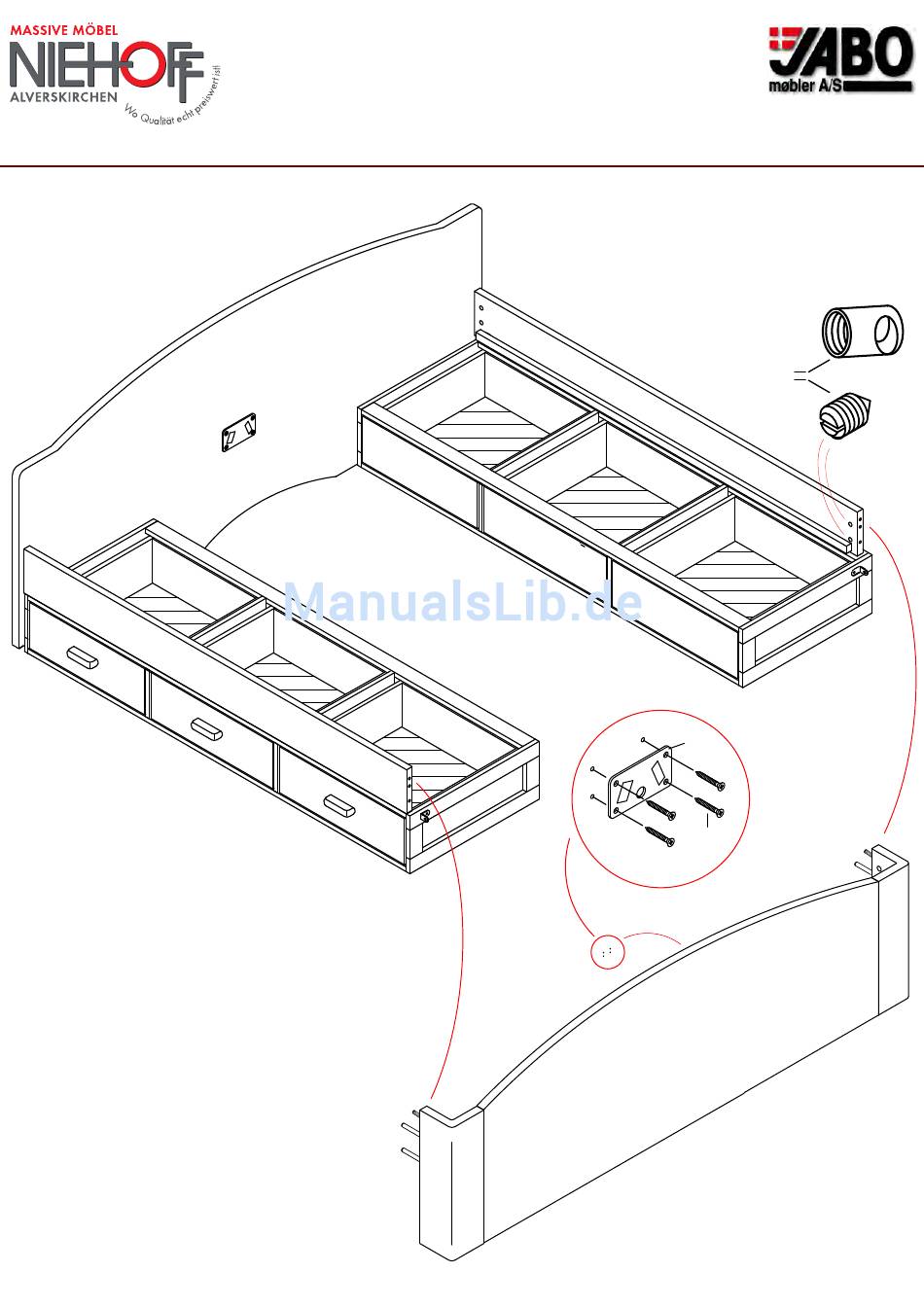

Richten Sie die angebrachten Bettseiten aus,
8a)
so daß Sie in einem 90-Grad-Winkel zum
Kopfteil sitzen.
Schieben Sie die beiden Schubladenmodule
weiter zum Innenraum hin, so daß die
Schubladenfronten bündig mit den
Bettseiten sind.
Nun stellen Sie das fertige Fußteil vor die
Bettseiten und führen Sie die an den
Bettbeinen angebrachten Beschläge
(Metallstangen und Dübel) in die
Aufnahmelöcher an den Bettseiten.
Dabei können Sie mit der Hand leicht auf das
Bettbein einschlagen, bis die Beschläge
beinahe ganz eingeführt sind.
Den Rest, also das Festziehen der
Beschläge erledigt dann die Schraube Nr.3
erstellt von :
NIEHOFF massive Wohnmöbel GmbH in Alverskirchen, 02/2014
Nun ist das Kopfteil mit den Bettseiten
8)
verbunden und die Schrauben Nr.3 haben
Sie am Kopfteil fest angezogen . . . .
88
23
SCHRITT Nr. 8
2,3
