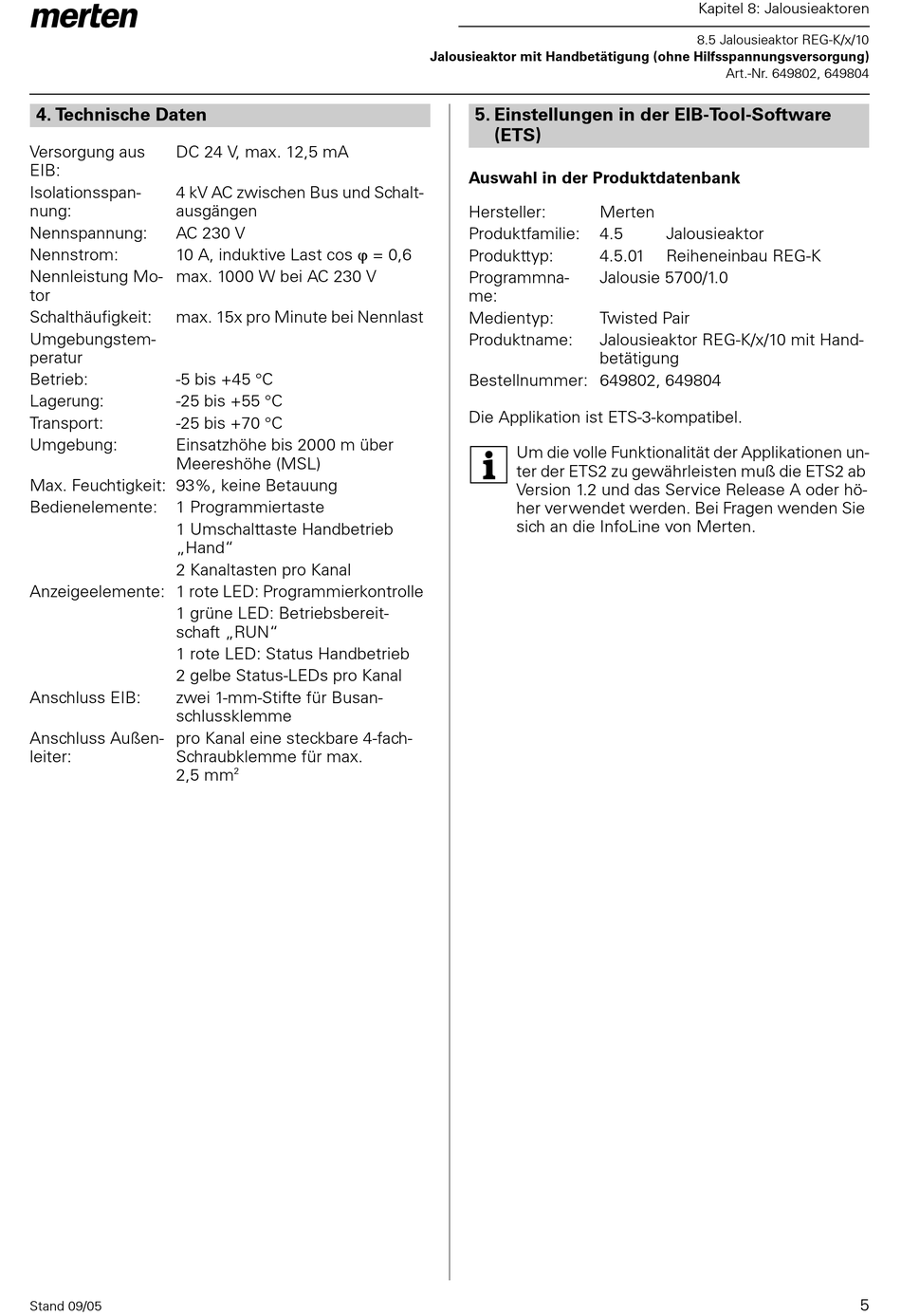

4. Technische Daten
Versorgung aus
DC 24 V, max. 12,5 mA
EIB:
Isolationsspan-
4 kV AC zwischen Bus und Schalt-
nung:
ausgängen
Nennspannung:
AC 230 V
10 A, induktive Last cos ϕ = 0,6
Nennstrom:
Nennleistung Mo-
max. 1000 W bei AC 230 V
tor
Schalthäufigkeit:
max. 15x pro Minute bei Nennlast
Umgebungstem-
peratur
Betrieb:
-5 bis +45 °C
Lagerung:
-25 bis +55 °C
Transport:
-25 bis +70 °C
Umgebung:
Einsatzhöhe bis 2000 m über
Meereshöhe (MSL)
Max. Feuchtigkeit: 93%, keine Betauung
Bedienelemente:
1 Programmiertaste
1 Umschalttaste Handbetrieb
„Hand"
2 Kanaltasten pro Kanal
Anzeigeelemente: 1 rote LED: Programmierkontrolle
1 grüne LED: Betriebsbereit-
schaft „RUN"
1 rote LED: Status Handbetrieb
2 gelbe Status-LEDs pro Kanal
Anschluss EIB:
zwei 1-mm-Stifte für Busan-
schlussklemme
Anschluss Außen-
pro Kanal eine steckbare 4-fach-
leiter:
Schraubklemme für max.
2,5 mm
Stand 09/05
2
Jalousieaktor mit Handbetätigung (ohne Hilfsspannungsversorgung)
5. Einstellungen in der EIB-Tool-Software
(ETS)
Auswahl in der Produktdatenbank
Hersteller:
Merten
Produktfamilie:
4.5
Produkttyp:
4.5.01
Programmna-
Jalousie 5700/1.0
me:
Medientyp:
Twisted Pair
Produktname:
Jalousieaktor REG-K/x/10 mit Hand-
betätigung
Bestellnummer: 649802, 649804
Die Applikation ist ETS-3-kompatibel.
|
Um die volle Funktionalität der Applikationen un-
ter der ETS2 zu gewährleisten muß die ETS2 ab
Version 1.2 und das Service Release A oder hö-
her verwendet werden. Bei Fragen wenden Sie
sich an die InfoLine von Merten.
Kapitel 8: Jalousieaktoren
8.5 Jalousieaktor REG-K/x/10
Art.-Nr. 649802, 649804
Jalousieaktor
Reiheneinbau REG-K
5
