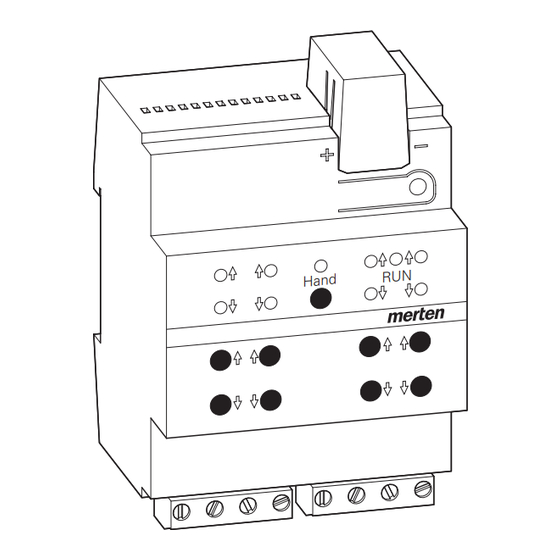

Jalousieaktor mit Handbetätigung (ohne Hilfsspannungsversorgung)Kapitel 8:JalousieaktorenArt.-Nr.649802, 649804Stand 09/058.5Jalousieaktor REG-K/x/10
Jalousieaktor mit Handbetätigung
Ha nd
Inhaltsverzeichnis
1.
2.
3.
4.
5.
Der Jalousieaktor kann über INSTABUS EIB mehrere
Jalousie- und Rollladenantriebe unabhängig voneinan-
der steuern. Sie können an jeden Kanal einen Jalousie-
oder Rollladenmotor mit Endlagenschaltern anschlie-
ßen und diese über INSTABUS-Taster oder Binärein-
gänge steuern.
Sie können den Jalousieaktor in den Handbetrieb
schalten und seine Funktion auch ohne ETS-Program-
mierung überprüfen.
Der Jalousieaktor verfügt über einen integrierten
Busankoppler. Die Montage erfolgt auf einer DIN-Hut-
schiene, der Busanschluss über eine Busanschluss-
klemme.
Stand 09/05
R U N
Jalousieaktor mit Handbetätigung (ohne Hilfsspannungsversorgung)

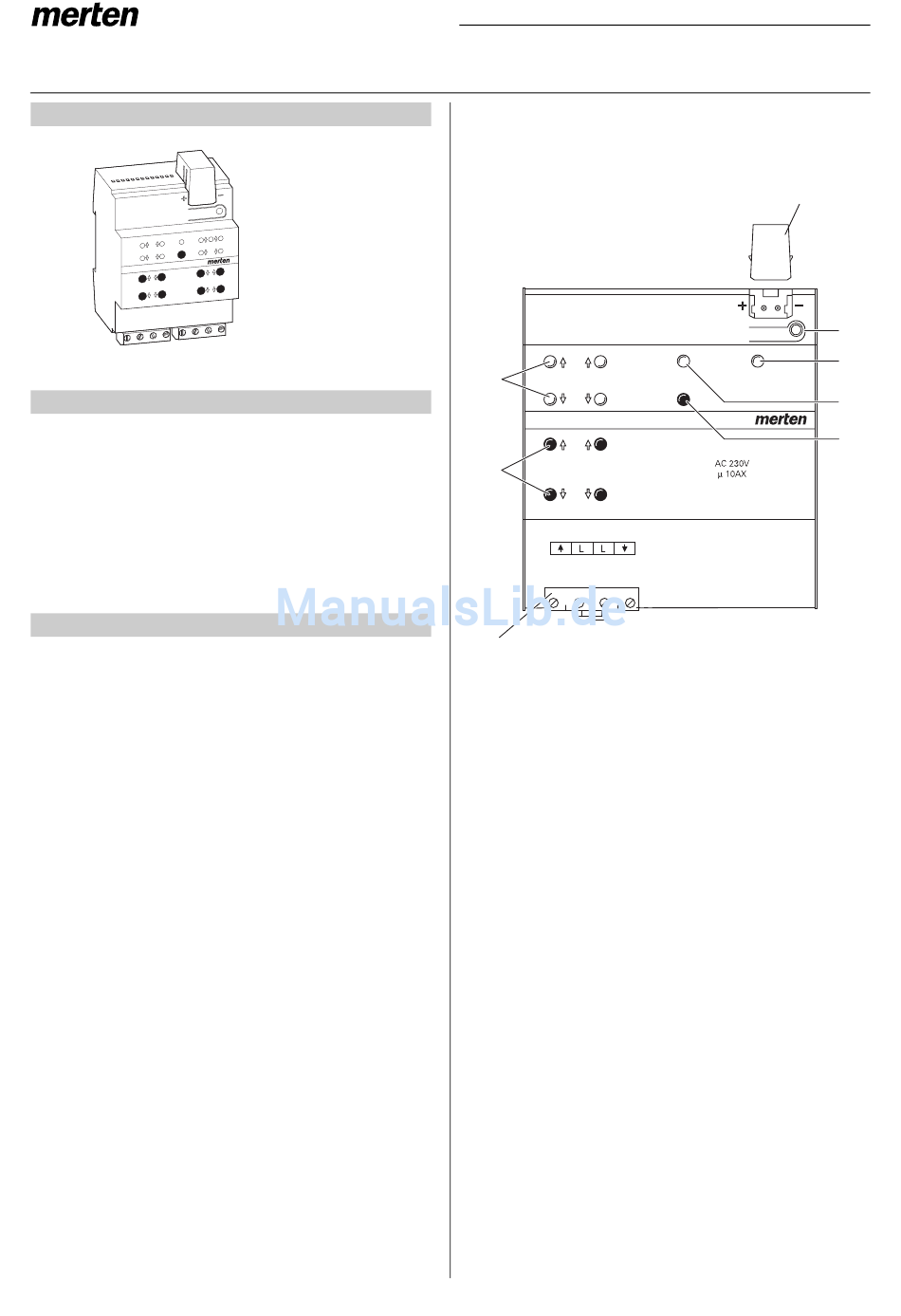

Anschlüsse, Anzeigen und Bedienelemente
1
H
1
1
1
2
G
3
1
5
5
1
6
F
A: Programmiertaste und Programmier-LED (rot)
B: Unter der Leitungsabdeckung: Busanschluss-
klemme
C: Betriebs-LED "RUN" (grün)
D. Handbetriebs-LED (rot)
E: Umschalttaste für Handbetrieb „Ein/Aus"
F: Kanalklemmen für Jalousie-/Rollladen-Motoran-
schluss
G: Kanaltasten für manuelles Steuern des jeweili-
gen Kanals, sprechen nur an bei Handbetrieb „Ein"
H: Kanalstatus-LEDs (gelb) für den jeweiligen Ka-
nal
Kapitel 8: Jalousieaktoren
8.5 Jalousieaktor REG-K/x/10
Art.-Nr. 649802, 649804
2
Hand
RUN
2
2
KNX
2
EIB
B
A
C
D
E
1
