Autled LC-018-002 Bedienungsanleitung

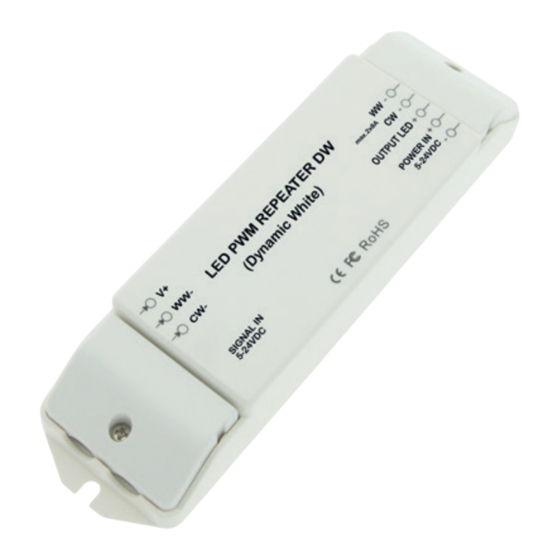

LED PWM Repeater DW (Dynamic White) Bedienungsanleitung
1. Produktbeschreibung
Der LED PWM Repeater DW kann für alle Controller verwendet werden, welche einen
PWM Konstantspannungsausgang besitzen um die Ausgangsleistung des Controllers
beliebig erweitern zu können.
2. Leistungsparameter
Versorgungsspannung
Max. Ausgangsstrom
Ausgangssignal
Max. Ausgangsleistung
Produktabmessung (L x B x H)
Verpackungsabmessung (L x B x H)
Gewicht
3. Beschreibung
1. Gemeinsamer Pluspol eingangs- und ausgangsseitig
2. Unterstützt hochfrequente PWM Eingangssignale mit gemeinsamen Pluspol.
3. Kann mit diversen LED Controllern, welche einen PWM Konstantspannungsausgang
besitzen, betrieben werden.
4. Am Ausgang des Controllers können LED PWM Repeater parallel angeschlossen werden
um die Ausgangsleistung des Controllers beliebig zu erweitern. In diesem Fall dürfen die LEDs
nur an den LED PWM Repeatern angeschlossen werden und nicht am Controller selbst.
Der Controller dient in diesem Fall nur als Signalgeber für die LED PWM Repeater. Würde man
LEDs sowohl am Controller als auch am LED PWM Repeater anschliessen, so würde es zu
leichten Helligkeitsunterschieden zwischen den LEDs kommen.
Besonders im unteren Dimmbereich sind diese dann stärker zu erkennen.
5. Nach Netzrückkehr wird der Wert ausgegeben, welcher eingangsseitig anliegt.
6. Kurzschlußfest und Überstromschutz
Artikel Nr.: LC-018-002
5-24VDC
2 Kanäle x 8A
PWM Konstantspannung
80W(5V)192W(12V) oder 384W(24V)
176 x 46 x 30mm
180 x 50 x 30mm
135g
