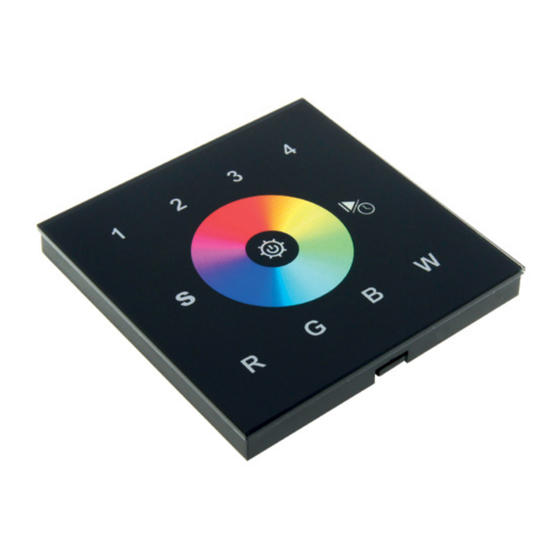

LED DMX WiFi Controller Touch RGBW 4 Zonen
Bedienungsanleitung
Artikel Nr.: weiss: LC-007-034
1. Produktbeschreibung
Der Controller ist ein Touch-Panel und sendet DMX Signale aus um sich mit DMX Decoder zu
verbinden. Es hat ein hoch sensibles Glass Touch Panel mit dem sich jede Farbe anpassen lässt.
Dieser Controller eignet sich für jede RGB oder RGBW LED Leuchte und kann via WIFI über
IOS/Android Software gesteuert werden. Montage auf eine handelsübliche 68mm Unterputz-
dose.
2. Leistungsparameter
Versorgungsspannung
Ausgangssignal
Produktabmessungen (L x B x H in mm) L 86 x B 86 x H 29,1 mm
3. Bedienungsanleitung
Tastenfunktionen
S Taste für abspeichern von Farben
und Farbverläufen
kurz drücken: Ein/Ausschalten des
Lichts. lange drücken: 1,2,3,4 ein/
ausschalten der Zone
R/G/B/W Farbauswahl kurz drücken für Farbauswahl bzw. Weiss.
lange drücken dimmt die einzelen Farbe bzw. Weiss
12-24VDC
DMX512
Artikel Nr.: schwarz: LC-007-134
Taste 1, 2, 3, 4 für die verschie-
denen Zonen. langes drücken
der Tasten 1, 2, 3, 4 schaltet die
einzelen Zonen ein,- oder aus.
Durch kurzes drücken der Taste
startet der Farbverlauf, durch
erneutes drücken wird dieser ange-
halten, und durch erneutes Drücken
wird der nächste Farbverlauf ge-
startet, usw. (10 vorprogrammierte
Farbverläufe sind vorhanden).
Durch langes drücken kann die
Geschwindigkeit des Farbverlaufes
eingestellt werden. Durch erneutes
drücken wird die Geschwindigkeit
in die entgegen gesetzte Richtung
gestellt.
Werbung
Verwandte Anleitungen für Autled LC-007-034
Inhaltszusammenfassung für Autled LC-007-034
- Seite 1 LED DMX WiFi Controller Touch RGBW 4 Zonen Bedienungsanleitung Artikel Nr.: weiss: LC-007-034 Artikel Nr.: schwarz: LC-007-134 1. Produktbeschreibung Der Controller ist ein Touch-Panel und sendet DMX Signale aus um sich mit DMX Decoder zu verbinden. Es hat ein hoch sensibles Glass Touch Panel mit dem sich jede Farbe anpassen lässt.
- Seite 2 4. Inbetriebnahme Beschreibung der Zonentasten: Jeder Zone sind 4 Adressen zugeordnet. Taste 1 hat die Adressen 1-4 zugeordnet, Taste 2 die Adressen 5-8, Taste 3 die Adressen 9-12, Taste 4 die Adressen 13-16. Insgesamt sind es 16 Adressen. Zonentasten Anzeige Bitte beachten Sie: Nach Verbinden des DMX Decoders müssen Sie die DMX Adressen bei den DMX PWM Dimmern wie folgt zuordnen:...
-
Seite 3: Verbindung Mit Wifi
5. Verbindung mit WiFi 1. Laden Sie die notwendige APP auf Ihr Android/ IOS System. Öffnen Sie die WiFi Einstellungen und verbinden Sie Ihr Android/IOS System mit dem Netz- werk „EASYCOLOR“, „REALCOLOR“ oder „EASYLIGHTING. Falls ein Password erforderlich sein sollte so ist dieses: 0123456789 2. -
Seite 4: Installation
7. Installation 8. Anschlussdiagramm LC-007-034 od. 134 Das Touchpanel kann auch mittels IOS/And- roid Software gesteuert werden. -
Seite 5: Sicherheitswarnung
9. Sicherheitswarnung 1. Dieser Controller darf nicht in stark magnetisierenden und Hochspannungsfeldern installiert werden. 2. Um Beschädigung des Controllers sowie einen Brand durch Kurzschluß zu vermeiden, schliessen Sie das Gerät gemäß Anleitung an. 3. Bitte montieren Sie den Controller immer an einer gut belüfteten Stelle, um Überhitzungen zu vermeiden.
