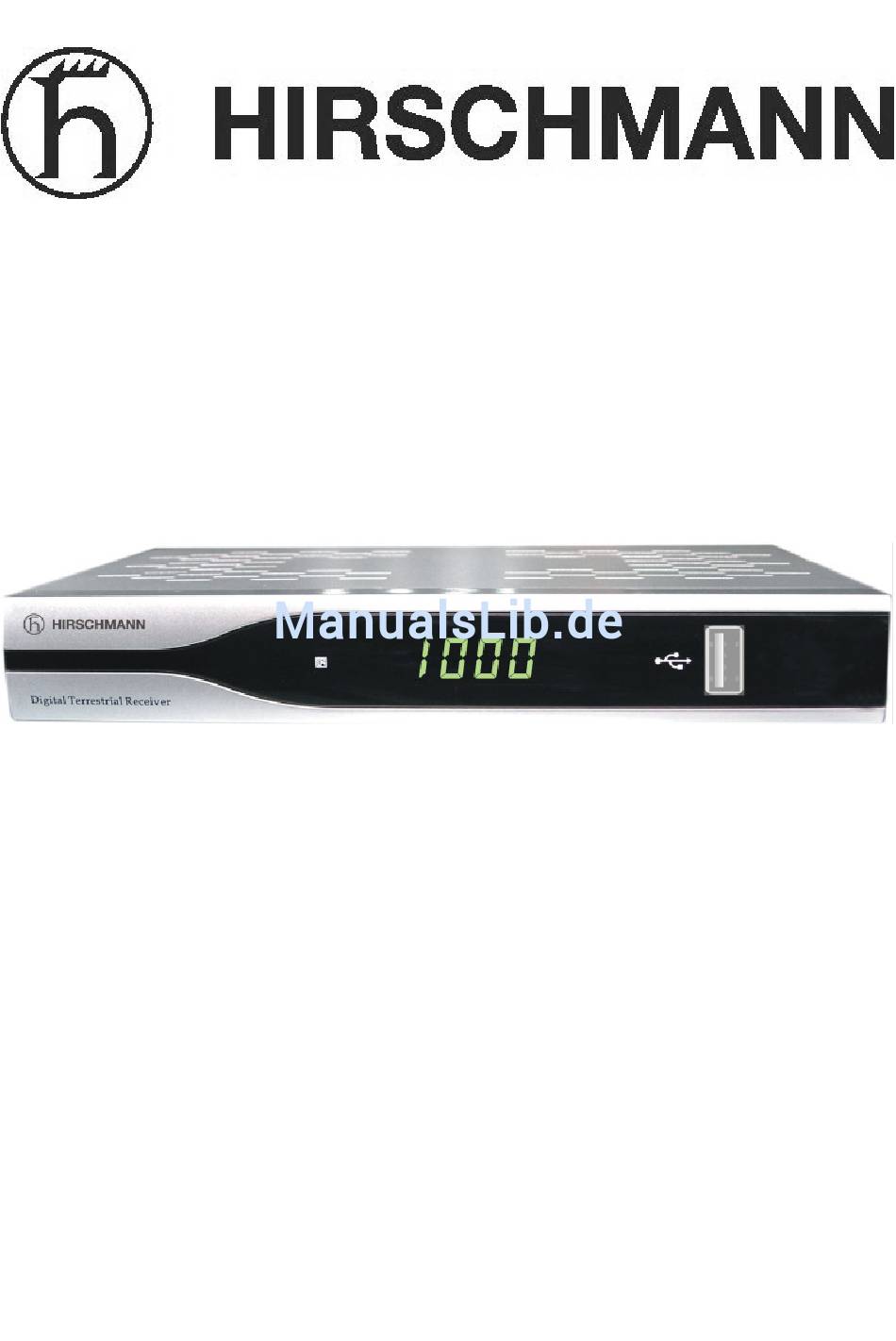

- Seite 1 CTR – X 3 USB Bedienungsanleitung Digitaler Terrestrischer Receiver mit USB Anschluss...
-
Seite 2: Vorwort / Entsorgung
Vorwort Diese Bedienungsanleitung hilft Ihnen beim bestimmungsgemäßen, sicheren und vorteilhaften • Gebrauch des digitalen Satelliten-Receivers, kurz Receiver genannt. Wir setzen voraus, dass der Bediener des Receivers allgemeine Kenntnisse im Umgang mit Geräten der Unterhaltungselektronik hat. Jede Person, die diesen Receiver montiert, anschließt, bedient, reinigt oder entsorgt, •... -
Seite 3: Inhaltsverzeichnis
Inhaltsangabe Vorwort / Entsorgung Sicherheitshinweise Der richtige Standort Die Fernbedienung Ansicht des Receivers Anschluss des Receivers 1. Erste Inbetriebnahme 2. Bedienen des Receivers 3. Menü 4. Programm Manager 5. Installation 6. Konfiguration 7. Software Update 8. Werkseinstellung 9. Version 10. Dateien vom USB-Stick abspielen 11. -
Seite 4: Sicherheitshinweise
Sicherheitshinweise Lesen Sie die Sicherheitshinweise sorgfältig durch bevor Sie den Receiver in Betrieb nehmen. Beachten Sie alle Warnungen und Hinweise auf dem Gerät und in der Bedienungsanleitung. Grundlegende Sicherheitshinweise Elektrischer Anschluss Trennen Sie bei Betriebsstörungen den Receiver von der Stromquelle. Um Feuergefahr und die Gefahr eines elektrischen Schlags zu vermeiden, setzen Sie den Receiver weder Regen noch sonstiger Feuchtigkeit aus. -
Seite 5: Der Richtige Standort
Richtiger Standort Stellen Sie den Receiver auf eine feste, eben Unterlage. Vermeiden Sie die Nähe von: Wärmequellen, wie z.B. Heizkörper, offenem Feuer, wie z.B. Kerzen, Geräten mit starken Magnetfeldern, wie z.B. Lautsprecher. Stellen Sie keine Gefäße mit Flüssigkeiten (zum Beispiel Vasen) auf den Receiver. -
Seite 6: Die Fernbedienung
Fernbedienung... -
Seite 7: Tasten Der Fernbedienung
Tasten der Fernbedienung Zum Ein oder Ausschalten des Receivers in den Standby-Modus STANDBY Zifferntasten zur direkten Programmeingabe NUMBERIC BUTTONS Favoritenlisten aufrufen Eine Seite nach oben umblättern PAGE UP VOL (◄/►) Lautstärke erhöhen bzw. verringern Aktuelle Menüauswahl bestätigen Das Hauptmenü aufrufen MENU Zum Navigieren innerhalb des OSD-Menüs (hoch/runter) oder CH (▲/▼) -
Seite 8: Ansicht Des Receivers

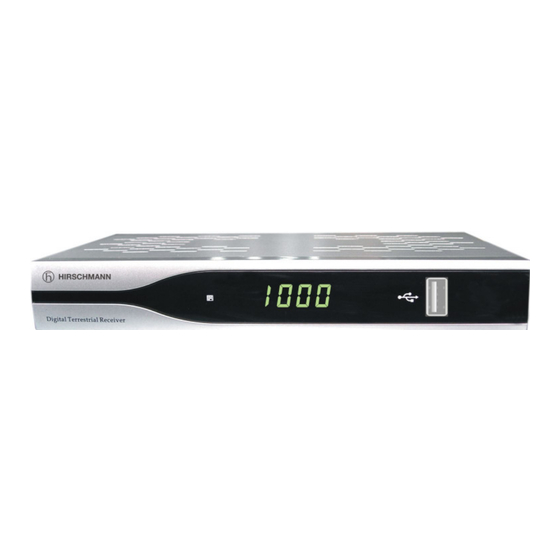

Ansicht des Receivers Vorderseite USB Anschluss Rückseite TV ANT IN: Zum Anschluss des Antennenkabels. LOOP OUT: Zum weiterleiten des Signals an einen anderen Receiver. TV/VCR SCART: SCART Anschlüsse für TV oder Videogerät. SPDIF: Digitaler optischer Audio Ausgang. AUDIO L/R: 3.5mm Anschluss für HiFi-Boxen oder Kopfhörer. POWER: Netzschalter... -
Seite 9: Anschluss Des Receivers
Anschluß des Receivers 1. Anschluss des Receivers an ein TV-Gerät (1) Schliessen Sie ein Scart-Kabel am Anschluss „TV“ Ihres Receivers an, und verbinden Sie das Scart Kabel anschliessend mit Ihrem TV-Gerät.. (2) Stecken Sie das Antennenkabel in den Anschluss „TV ANT IN“... -
Seite 10: Anschluss Des Receivers
Anschluss des Receivers Anschluss an ein Audio System Über den Anschluss “AUDIO R/L” (3,5mm Klinke) können Sie Ihren Receiver an ein Audio System anschließen. Über den Anschluss S/PDIF (koaxial) können Sie eine verbesserte Stereo Qualität an Ihrem Audio Gerät erzeugen (sofern von Ihrem Audio-System unterstützt) -
Seite 11: Erste Inbetriebnahme
1. Erste Inbetriebnahme Beim ersten Start Ihres Receivers, erscheint eine Abfrage welche Menüsprache (OSD-Sprache) sie bevorzugen, in welchem Land Sie sich befinden, ob Sie Ihr DVB-T Signal durch eine aktive Antenne empfangen, und ob Sie die LCN (Logical Channel Numbering, deutsch: Logische Kanalsortierung) benutzen möchten. -
Seite 12: Bedienen Des Receivers
2. Bedienen des Receivers In den Menüs navigieren Sie mit den Tasten CH▲, CH▼, VOL►, VOL◄. Gewählte Menüpunkte werden markiert. Mit der OK-Taste erfolgt die Auswahl. Mit der EXIT-Taste oder der MENU-Taste gelangen Sie zurück in das vorherige Menü, bzw. verlassen Sie das Hauptmenü. - Seite 13 2.5 Kanal Nummer Im TV oder Radio Modus kann mit den Zifferntasten und anschließender Bestätigung mit der „OK“-Taste, ein Kanal direkt angewählt werden. 2.6 Mute (Stummschaltung) Durch drücken der “Mute” Taste kann der Ton abgeschalten werden. Durch erneutes drücken der “Mute” Taste wird der Ton wieder eingeschalten. 2.7 Audio (rote Taste) Durch drücken der „Audio”...
-
Seite 14: Programmliste (Ok-Taste)
Wenn Sie eine interessante Sendung finden, können Sie diese mit der blauen Taste in den Timer übernehmen! Der Receiver wird zum gewählten Zeitpunkt eingeschaltet und die Sendung kann mit einem Videorecorder aufgezeichnet werden. Die Timerfunktionen werden noch im weiteren Verlauf beschrieben. 2.12 RECALL Durch drücken der „RECALL“... -
Seite 15: Menü
3. Menü Drücken Sie die „MENU“-Taste. Das Hauptmenü wird angezeigt. Mit der EXIT-Taste können Sie dieses wieder verlassen. So können Sie sich in den Menüs orientieren Oben: Menüname Rechts: Die dazugehörigen Funktions-Symbole werden angezeigt Mitte: Untermenü oder Menüpunkte Mithilfe der „INFO“-Taste finden Sie in jedem Menüpunkt die passende Hilfestellung. -
Seite 16: Programm Manager
Programm Manager Unter diesem Menüpunkt können Sie ihre Programme organisieren, beispielsweise, verschieben, sperren, Favoriten hinzufügen, markieren. 4.1 Programme organisieren In diesem Menüpunkt können Sie Programme zu Favoriten hinzufügen, Programme einzeln löschen, überspringen, sperren und umbenennen. Durch drücken der roten Taste können Sie einen Sender zu Ihren Favoriten hinzufügen oder entfernen. -
Seite 17: Kanäle Editieren
4.4 Kanäle editieren In diesem Menüpunkt können Sie Sender hinzufügen, löschen und umbenennen. Drücken Sie die rote Taste um einen Kanal einzeln hinzuzufügen.. Nun müssen Sie die folgenden Parameter eingeben: Region: Drücken Sie die ►-Taste um den Sender den Sie hinzufügen möchten, einer Region zuzuordnen. -
Seite 18: Installation
5. Installation 5.1 Suchlauf Nach Auswahl dieses Menüpunktes, sucht der Receiver automatisch nach allen Programmen, die in Ihrem Gebiet ausgestrahlt werden. 5.2 Manuelle Suche Möchten Sie die Programme lieber einzeln, nach Frequenzen suchen, geben Sie mithilfe der ◄/►-Tasten die zu durchsuchende Frequenz ein und starten den Suchlauf mit der „OK“-Taste. -
Seite 19: Tv-Einstellungen
6.2 TV-Einstellungen Hier können Sie die Bildausgabe Ihres Receivers an Ihr TV-Gerät anpassen. Anzeigemodus Hier können Sie auswählen, welche TV-Norm an Ihr TV-Gerät ausgegeben werden soll (PAL oder NTSC), die empfohlene Einstellung ist „Automatisch”. Format Hier können Sie das gewünschte Bildschirmformat (4:3 oder 16:9 einstellen). Farbnorm Hier können Sie einstellen welche Farbnorm an Ihr TV-Gerät ausgegeben werden soll (CVBS, RGB, YUV). -
Seite 20: Zugangssperre
6.5 Timer Wenn Sie Ihren Receiver für ein bestimmtes Ereignis automatisch ein- bzw. umschalten lassen wollen, beispielsweise um eine Sendung mit Ihrem Video- oder DVD-Rekorder aufzunehmen, können Sie hier die Einstellungen dafür vornehmen. Sie können bis zu 8 Timer programmieren. Timer Nummer: Wählen Sie hier die gewünschte Timernummer aus. -
Seite 21: Software Update
7. Software Update Über den USB-Port können Sie die Software für Ihren Receiver erneuern. Fragen Sie bei Ihrem Händler nach, ob es für Ihr Gerät eine neue Software gibt. Kopieren Sie die bin code Datei (z.B. p1.bin) auf Ihren USB Stick. Schalten Sie den Receiver ein, und schliessen Sie den USB-Stick an den Receiver an. -
Seite 22: Dateien Vom Usb-Stick Abspielen
10. Dateien vom USB Stick abspielen Ihr Receiver bietet Ihnen die Möglichkeit, Media Daten von einem USB Stick einzulesen. Folgende Formate werden momentan von Ihrem Receiver unterstützt: Video Formate: Mpeg1; 2; dat / mpg / vob / avi / mpeg4 / asp / divx Audio Formate: LPCM/PCM / WAV / MP3 Bild Formate:... -
Seite 23: Spiele
11. Spiele Folgende Spiele können Sie auf Ihrem Receiver spielen: Sokoban Bei diesem Spiel handelt es sich um das schon klassische Kistenschieben-Spiel. Ziel ist es, die vorhandenen Kisten (Schatztruhen) ins Zielgebiet (Gelbe Sterne) zu bewegen. Dafür kann mittels der ◄/► und ▼/▲-Tasten die Spielfigur (Mann) bewegt werden. -
Seite 24: Fehlfunktionen Beseitigen
12. Fehlfunktionen beseitigen Symptom Mögliche Ursache und Abhilfe Frontanzeige dunkel Das Stromkabel ist nicht angeschlossen. keine LED leuchtet Schließen Sie das Netzteil an die Netz-Steckdose an. Hauptschalter einschalten. Möglichkeit eines Kurzschlusses an der Antennenzuleitung: Anschlüsse prüfen Rote und grüne LED Der Receiver ist im Standby-Betrieb. -
Seite 25: Technische Daten
13. Technische Daten: Decoding MPEG2 & MPEG1 compatible VIDEO Bit rate Max 15Mbps Output NTSC / PAL Aspect ratio 4:3 / 16:9, Auto Active pixel 720 X 480 (NTSC): 720 X 576 (PAL) Output TV Scart, VCR Scart connector Decoding MPEG2/MPEG1 layer Ⅰ&... -
Seite 26: Konformitätserklärung
0049 7127 14 13 00 E-mail: info@triax-hirschmann.de Internet: www.triax-hirschmann.de Konformitätserklärung Die Triax- Hirschmann Multimedia GmbH erklärt hiermit für dieses Produkt die Übereinstimmungen mit folgenden Richtlinien und Normen: Niederspannungsrichtlinie 73/23/EWG EN 60 335-1 EN 60 335-2-15 Richtlinie zur elektromagnetischen Verträglichkeit 89/336/EWG...
