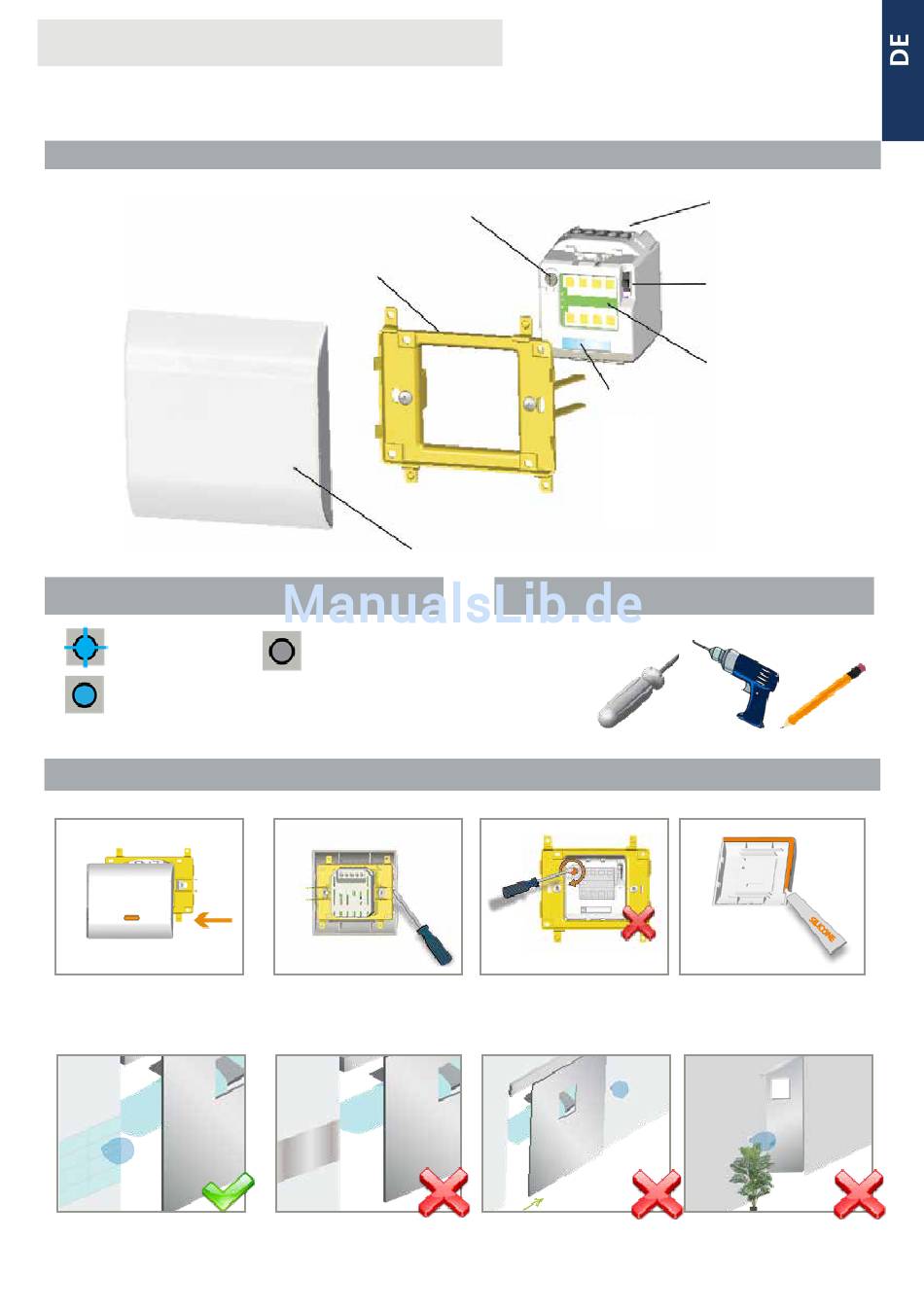

BESCHREIBUNG
LED
LED
Die LED blinkt
Die LED leuchtet auf
EINBAUHINWEISE
Beim Befestigen der
Frontblende, darauf achten,
dass sich das LED-Sichtfenster
unten befindet.
Der Sensor kann hinter
Fliesen, Holz, Putz, Kunststoff
und Glas verbaut werden.
Einstellung der Reichweite
Befestigungsrahmen
Frontblende
Die LED ist aus
Benutzen Sie einen
Schraubenzieher, um die
Frontblende zu entfernen.
Den Sensor nicht hinter
metallischen Oberflächen
verbauen.
MAGIC SWITCH
Berührungsloser Radar-Taster
für Automatiktüren
LED
WERKZEUGE
Die Schraube zum fest
Einstellen der Reichweite
nicht überdrehen.
Den Sensor nicht im
Schwenkbereich der Tür
installieren.
Anschlussklemme
Ausgangsmodus:
Toggle oder Pulse
Antenne
WERKZEUGE
Um die Wasserresistenz zu
erhöhen, können Sie eine
Silikonabdichtung auf der
Frontblende anbringen.
Bewegende Objekte in
der Nähe des Sensors
vermeiden.
1
