BEA MAGIC SWITCH Handbuch Seite 2

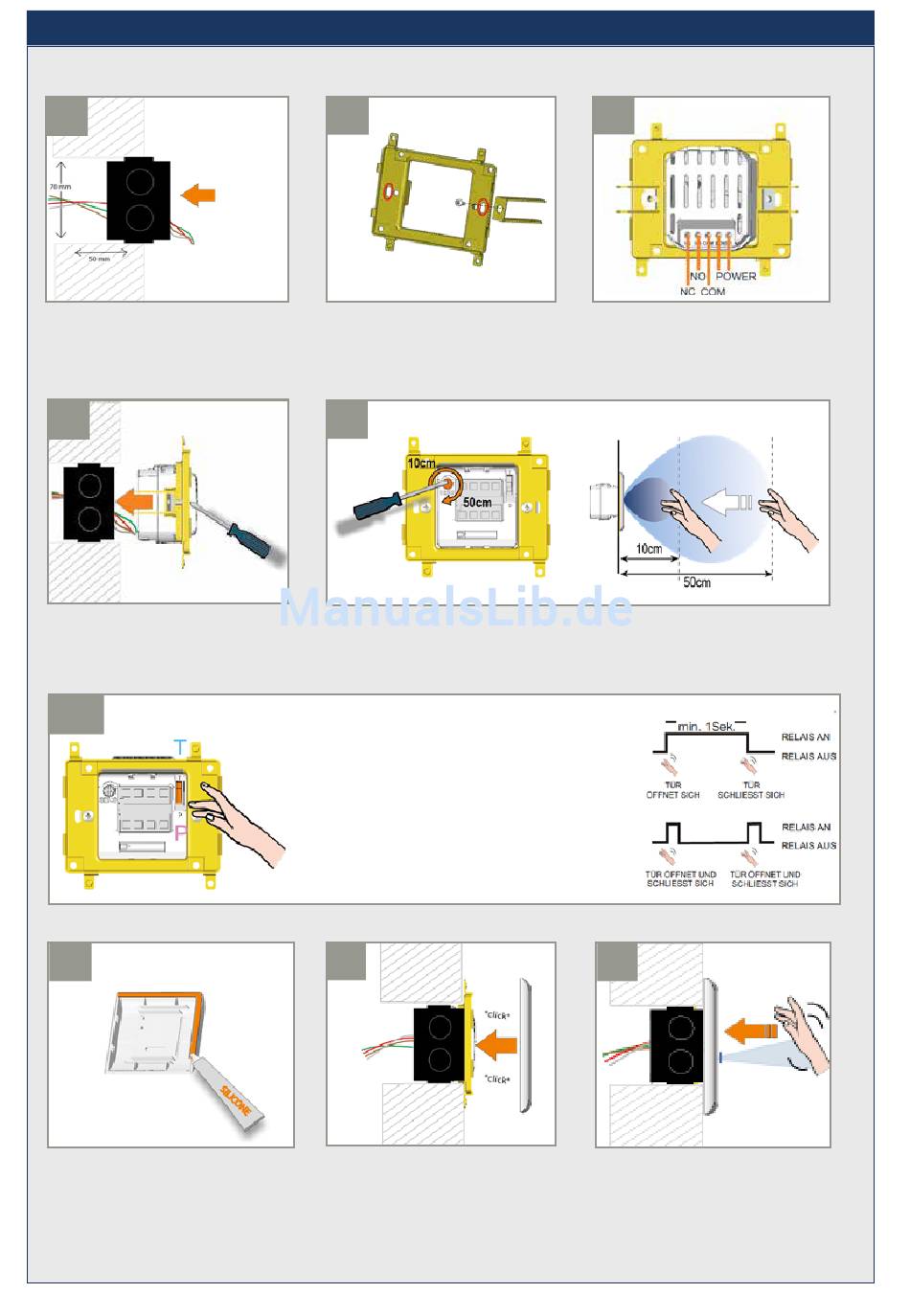

EINBAU
1
Ein Loch machen und die
Unterputzdose einschieben. Die
Kabel durch die Dose führen.
4
Das Gehäuse in der Unterputzdose
anbringen und die Schrauben fest
anziehen.
6
Für Standardanwendungen mit Automatiktüren, sollte der Pulse-Modus (P) gewählt werden.
7
Um die Wasserresistenz zu
erhöhen, können Sie eine
Silikonabdichtung auf der
Frontblende anbringen.
2
2
Falls notwendig, die Klammern
losschrauben und stattdessen die
Schrauben der Unterputzdose in
den ovalen Löchern benutzen.
5
Die Reichweite nach Bedarf einstellen. Die Reichweite hängt von der
Bewegungsrichtung, der Größe und dem Material/der Art des zu
erfassenden Objektes ab.
T
TOGGLE MODUS ( ): Empfohlen für
Schalteranwendungen. Im Toggle-Modus aktiviert
eine Erfassung den Relais-ausgang und eine
weitere Erfassung deaktiviert ihn wieder. Bei
Automatiktüranwendungen, bleibt die Tür offen
nach der 1. Aktivierung.
P
MODE PULSE ( ): Empfohlen für
Automatiktüranwendungen. Im Pulse-Modus
aktiviert eine Erfassung den Relaisausgang für eine
kurze Zeit (je nach Dauer der Bewegung vor dem
Sensor).
8
Die Frontblende auf den
Befestigungsrahmen klipsen. Bitte
darauf achten, dass sich das LED-
Sichtfenster unten befindet, sonst
kann die Blende beschädigt werden.
3
Die Kabel anschliessen.
Nach Einschalten der
Spannungsversorgung blinkt die
LED.
9
Überprüfen ob das LED-Signal
sichtbar ist und ob der Sensor
Funktionsbereit ist.
