Installation

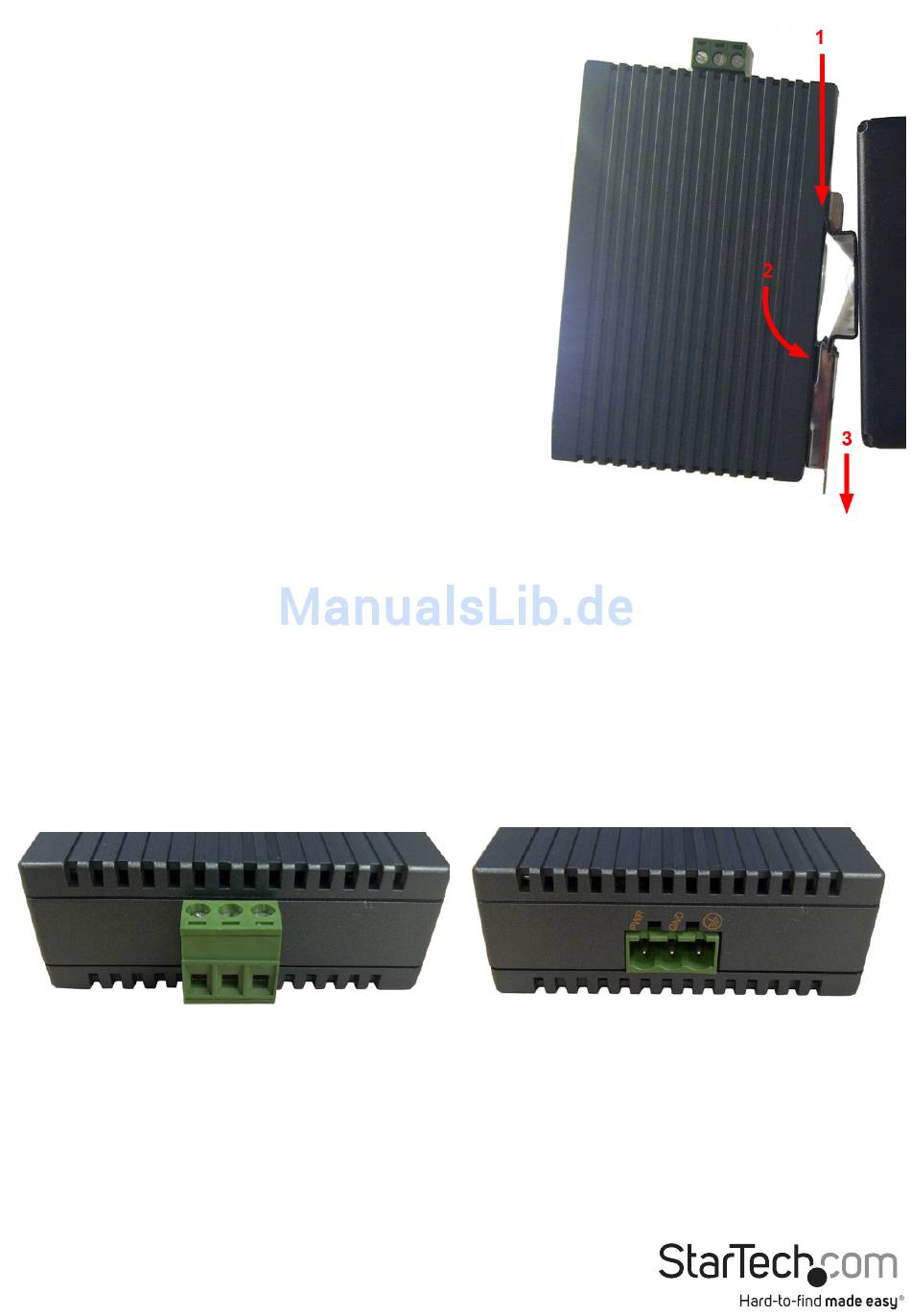

DIN-Schienen Montage
1. Hacken Sie die obere DIN-Schienen Halterung an
der Rückseite des Ethernet Switch in den oberen
Rand der DIN-Schiene.
2. Drücken Sie den unteren Teil des Ethernet Switch
gegen die DIN-Schiene, welches den unteren
gefederten DIN-Clip einschnappen lässt.
3. Um den Ethernet-Switch von der DIN-Schiene zu
entfernen, ziehen Sie die Lasche am Boden der
gefederten Lasche um sie zu lösen.
Stromanschluss
1. Ziehen Sie vorsichtig das Klemmleisten Anschlussgehäuse von dem
Ethernet Switch.
2. Verwenden Sie einen kleinen Flachschraubendreher für die Klemmleisten
Anschlüsse.
3. Verbinden Sie die Strom- und Erdungskabel von der DC Stromquelle zu dem
richtigen Klemmleisten Anschluss und ziehen Sie die Schrauben an. Die
Klemmleisten sind an dem Ethernet Gehäuse markiert.
4. Setzen Sie das Klemmleistengehäuse wieder in den Ethernet Switch ein.
Bedienungsanleitung
2
