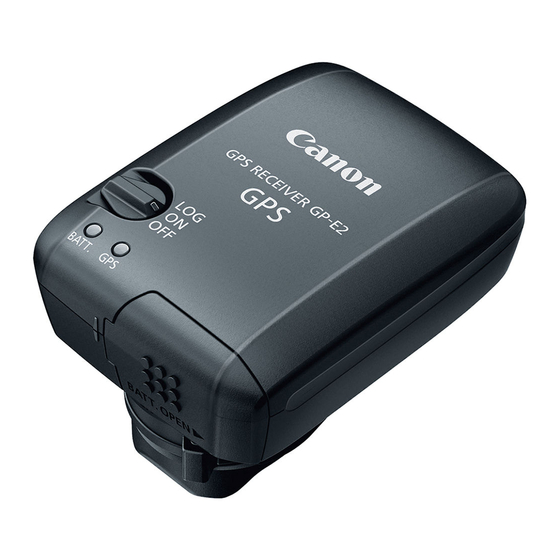

Canon GP-E2 Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für GP-E2:

Werbung

Inhaltsverzeichnis
使用説明書
INSTRUCTION MANUAL
MODE D'EMPLOI
BEDIENUNGSANLEITUNG
MANUALE DI ISTRUZIONI
MANUAL DE INSTRUCCIONES
INSTRUCTIEHANDLEIDING
ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
日本語
English
Français
Deutsch
Italiano
Español
Nederlands
Русский

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Canon GP-E2

  • Seite 1 日本語 English Français Deutsch Italiano 使用説明書 Español INSTRUCTION MANUAL MODE D’EMPLOI BEDIENUNGSANLEITUNG Nederlands MANUALE DI ISTRUZIONI MANUAL DE INSTRUCCIONES Русский INSTRUCTIEHANDLEIDING ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ...
  • Seite 3 レシーバー 日本語...
  • Seite 4: はじめに

    はじめに GPSレシーバー GP-E2は、撮影した場所の情報を画像に付加したり、移 動ルートの記録ができます。撮影した場所や移動の記録は、付属ソフトウェ アのMap Utilityで確認できます。また、カメラの時刻合わせもできます。 はじめにご確認ください カメラのメニューに[GPS機器の設定]が表示されるか確認してください。 表示されるカメラ ● これから説明する GP-E2 の機能がすべ て使 えま す(なお、EOS 7D とEOS Kiss X70 は 方位 の記 録が でき ませ ん) 。 表示されないカメラ 表示例 ● 撮影時に位置情報や方位情報を画像に 付加できません。 ● 位置情報を記録する機能(〈 〉モー ド)のみ使えます。位置情報は、付属ソ フトウェアのMap Utilityで画像に付加 できます。...
  • Seite 5: Gp-E2でできること

    ● この情報を利用して、 パソコンの地図上 に撮影場所が表示できます。 ● また、GP-E2 に内蔵されている電子コ ンパス(磁北基準)で、撮影方向を画像 に付加することもできます (EOS 7Dと EOS Kiss X70を除く) 。 *1: 移動条件やGP-E2の設定によって、画像に付加される位置情報が正確でない場合 があります。 *2: 協定世界時(UTC:Coordinated Universal Time)は、グリニッジ標準時とほ ぼ同じ時刻です。 GP-E2に移動ルートを記録 ●〈 〉モード(p.16)で使用すると、 GP-E2 がたどった位置情報を記録しま す。たどった位置情報は、パソコンの地 図上に表示できます。 ● また、 あとから画像に位置情報を付加で きます。 * 移動条件や移動場所、 GP-E2の設定によって、 画 像に付加される位置情報が正確でない場合があ ります。...
  • Seite 6 GP-E2 でできること 時刻の設定 ● メニューに[GPS機器の設定]が表示されるカメラで可能です(EOS 7D を除く) 。 ● GPSから得られる時刻をカメラに設定できます。EOS-1D Xは誤差約 ±0.02秒、そのほかのカメラでは誤差約±1秒です。 パソコン上の地図に画像や情報を表示 ● 付属CD-ROMに収録されているMap Utilityを使用して、パソコンの地 図上に撮影場所や移動ルートが表示できます。 * EOS Kiss X70は、動画撮影を開始したときの位置情報を付加できますが、その位置 情報はMap Utilityでは表示できません。カメラの再生画面でご確認ください。 地図データ©2012 ZENRIN - パソコンで画像に位置情報を付加 ●〈 〉モード(p.3)で記録した位置情 報を画像に付加できます。 EOSデジタル カメラで撮影した JPEG と拡張子 CR2 のRAW 画像に位置情報を付加できます (p.11) 。 地図データ©2012 ZENRIN -...
  • Seite 7: 付属品の確認

    付属品の確認 GP-E2 収納ケース 携帯用ケース 接続ケーブル 約25cm 約1.5m GPS Receiver Solution Disk 使用説明書 規制内容の (ソフトウェアとその使用説明書) (本書) 記載書類 ケースについて GP-E2 を収納ケースに入れるときは、キズ防止のため携帯用ケースに入 れてください。収納ケースには、接続ケーブルも入ります。 接続ケーブルについて ● 25cm と 1.5m の接続ケーブルは、メニューに[GPS機器の設定]が表示 されるEOSカメラで使用します。 ● 25cmケーブルは、EOS 7D、またはEOS Kiss X70とGP-E2を接続 するときに使用します。また、別売のアクセサリーブラケット AB-E1 (p.28)にGP-E2を取り付けたときに使用します。 ● 1.5mケーブルは、 GP-E2を付属の携帯用ケースに入れて、 カメラとGP- E2を接続するときに使用します。...
  • Seite 8: Inhaltsverzeichnis

    目次 はじめに ....................2 GP-E2 でできること................3 付属品の確認 ..................5 本使用説明書上のおことわり .............. 7 各部の名称 ..................... 8 電池を入れる ..................9 カメラに取り付ける/取り外す ............10 電源を入れる ..................11 GPS の信号を受信する..............12 撮影時に、位置情報を画像に付加する ..........15 移動ルートを記録する ............... 16 位置情報の更新間隔を設定する ............18 電子コンパスを使う................20 GPS の時刻をカメラに設定する ............. 23 GPS に関するご注意.................
  • Seite 9: 本使用説明書上のおことわり

    本使用説明書上のおことわり 本文中の絵文字について : 撮影に不都合が生じる恐れのある注意事項を記載しています。 : 補足説明や補足事項を記載しています。 (p.**): 参照ページを示しています。 本文中の操作ボタンや設定位置の説明には、ボタンやマークなど、カメラと GP-E2に使われている絵文字を使用しています。 操作説明の前提について ● この使用説明書では、 カメラとGP-E2の電源スイッチが入っていること を前提に操作方法を説明しています。 ● カメラのイラストや画面例は、主にEOS 5D Mark IIIのものを例として 使用しています。お使いのカメラによっては、表示される画面が一部異 なることがあります。 ● Windowsは、米国Microsoft Corporationの米国および他の国に おける商標または登録商標です。 ● Macintoshは、米国および他の国で登録された米国アップル社の 商標です。 ● Google™ 、 Google マップ™ および Google Earth™ は Google Inc. の商標です。...
  • Seite 10: 各部の名称

    各部の名称 〈C〉端子 取り付け脚ロックピン 接点 衛星捕捉ランプ 〈 〉電源スイッチ/ 〈 〉スイッチ 電池チェックランプ 電池室ふた 取り付け脚ロック レバー ロック解除ボタン...
  • Seite 11: 電池を入れる

    電池を入れる 電池は単3形電池を1本使用します。 ふたを開ける ● 電池室ふたを矢印の方向にスライドさ せて、ふたを開きます。 電池を入れる ● 電池のマイナス極を奥に入れます。 ふたを閉じる ● 電池室ふたを閉じて、 矢印の方向にスラ イドさせます。 使用可能時間 新品の単3形アルカリ乾電池使用時に、初期設定で約39時間使用できま す(当社試験基準による) 。使用可能時間は、位置情報の更新間隔やGPS信 号の受信状況などにより変わります(p.19) 。 アルカリ乾電池以外の単3形電池は、接点形状が規格で統一されていないものが あるため、電池の種類によっては、接触不良を起こす場合があります。 単3形のニッケル水素電池、リチウム電池も使用できます。...
  • Seite 12: カメラに取り付ける/取り外す

    カメラに取り付ける/取り外す GP-E2 には、カメラに取り付けて使う方法と、携帯用ケースなどに入れ て持ち歩く使い方があります。 取り付ける ● GP-E2の電源スイッチを〈 〉にしま す。 ● GP-E2 の取り付け脚が、アクセサリー シューの奥に突き当たるまで差し込み ます。 固定する ● 取り付け脚ロックレバーを、 右方向へス ライドさせます。 カチッと音がしてロックされます。 取り外す ● GP-E2の電源スイッチを〈 〉にしま す。 ● ロック解除ボタンを押しながら、 取り付 け脚ロックレバーを左方向にスライド させて、カメラから外します。 ● GP-E2の取り付け/取り外しは、 必ずGP-E2の電源を切ってから行ってくだ さい。 ● カメラの機種によっては、ライブビュー撮影や動画撮影時に、GP-E2の電源 ON/OFFや接続ケーブルの抜き差しをすると、ライブビュー撮影と動画撮影 が終了することがあります。 ● GP-E2 をカメラに装着すると、内蔵ストロボや外部ストロボが使えません。...
  • Seite 13: 電源を入れる

    電池チェック BATT. 〈 〉ランプで確認します。 ● 遅い点滅 :残量OK ● 速い点滅 :残量わずか ● 消灯 :電池切れ 〈ON〉ポジション ● メニューに[GPS機器の設定]が表示されるEOSデジタルカメラ限定のポ ジションです。 ● GP-E2 をカメラに装着して撮影すると、位置情報(緯度、経度、標高、 協定世界時)を画像に付加します。 ● GP-E2に内蔵されている電子コンパスで、撮影方向を画像に付加するこ ともできます。 〈LOG〉ポジション ● GP-E2がたどった位置情報を記録するポジションです。 ● たどった位置情報は、パソコンの地図上に表示できます。また、あとか ら画像に位置情報を付加できます。 ● あとから位置情報を付加できる画像は、EOSデジタルカメラで撮影した JPEGと拡張子CR2のRAW画像です。 ● メニューに[GPS 機器の設定]が表示されるカメラは、あとから動画ファ イルに位置情報を付加できます(EOS 7DとEOS Kiss X70を除く) 。...
  • Seite 14: Gpsの信号を受信する

    GPSの信号を受信する GPS信号の受信は、 空が見通せる屋外にGP-E2を持っていき、 GP-E2の 上面に手や物などをのせないようにして空へ向けてください。 電源スイッチを〈ON〉または〈LOG〉に すると、自動的にGPS信号の受信を開始し ます。 〈GPS〉ランプの赤色点滅で受信状態 が確認できます。 速い点滅:衛星未捕捉 遅い点滅:衛星捕捉状態 衛星の捕捉ができる条件では、 電源スイッチを入れてから約30秒∼60秒で衛星 捕捉状態(遅い点滅)になります。 衛星捕捉完了時の点滅について 3秒間隔の点滅と、6秒間隔の点滅があります。6秒間隔の点滅のときは、 点滅の間隔を長くして電池の消耗を少なくしています。GPS機能の働きは、 3秒間隔の点滅時と同じです。 カメラの〈r〉表示 メニューに[GPS機器の設定]が表示されるカメラに GP-E2 を装着(また は接続)しているときは、カメラの表示パネルや液晶モニター(p.14)で もGPS信号の受信状態が確認できます。 〈r〉マーク点滅:衛星未捕捉 〈r〉マーク点灯:衛星捕捉状態 *〈r〉マークは、GP-E2とカメラが通信しているときだけ表示されます。...
  • Seite 15 GPS の信号を受信する GPS信号を受信しにくい条件 次のような環境ではGPS衛星からの信号が正しく受信できないため、 位置情報が 記録されなかったり、実際とは誤差のある位置情報を記録することがあります。 ● 屋内、地下、トンネルや森の中、ビルなどの近くや谷間 ● 高圧電線や1.5GHz帯の携帯電話などの近く ● かばんなどにGP-E2を入れたとき ● 周囲の環境が異なる場所へ移動したとき ● GPS衛星は時間の経過とともに移動するため、上記以外の環境でも位置情報 が記録されなかったり、実際とは誤差のある位置情報を記録することがあり ます。また、同じ場所でカメラを使っていても移動した位置情報を記録する ことがあります。 画像に付加される情報について ● カメラとGP-E2をケーブルで接続すると、カメラの電源スイッチを入れた直 後(またはオートパワーオフから復帰した直後)の撮影で、位置情報が記録 されないことがあります。また、方位が正常に記録されないことがあります。 アクセサリーシューに取り付けて使用するか (EOS 7DとEOS Kiss X70を 除く) 、少し待ってから撮影してください。なお、アクセサリーシューに取り 付けて使用するときは、カメラとGP-E2をケーブルで接続しないでください (EOS 7DとEOS Kiss X70はケーブルで接続してください) 。 ● GP-E2をアクセサリーシューに取り付けてミラーアップ撮影すると、ミラー アップした時点の位置情報が画像に付加されます。カメラとGP-E2をケーブ...
  • Seite 16 GPS の信号を受信する GPS情報を表示する メニューに[GPS機器の設定]が表示されるカメラに GP-E2 を装着(また は接続)しているときは、GPS情報の確認ができます。 [GPS機器の設定]を選ぶ ● EOS-1D Xなど、 下記の画面が表示され るカメラでは、 [GPS機器]を[使う]に 設定したあとで[GPS機器の設定]を選び ます。 [GPS情報の表示]を選ぶ 詳細なGPS情報が表示されます。 北 0° ● 画面例の「方位 NE45° 」は、北東45° の方向を示しています。 UTC(協定世界時)は、グリニッジ標準 西 東 270° 90° 時とほぼ同じ時刻です。 衛星捕捉状態の〈A〉は電波状態を示 しています。 〈C〉が表示されていると 南 きは標高も記録されます。 〈B〉が表示 180° されているときは標高は記録されませ ん。...
  • Seite 17: 撮影時に、位置情報を画像に付加する

    するだけです。 撮影方向を付加すること もできます。 EOS 7D、またはEOS Kiss X70をお使いのときは ケーブルの端子に 〈WFT GPS〉 と刻印され ● た方 を、 GP-E2 の 〈C〉 端子 に差 し 込 み ま す。 ま た、 ケ ー ブ ル の 端 子 に 〈CAMERA〉 と刻印された方を、 カメラの 〈C〉 端子に差し込みます。 WFT GPS CAMERA 〈...
  • Seite 18: 移動ルートを記録する

    移動ルートを記録する 電源スイッチを〈LOG〉にすると、GP- E2がたどった位置情報を、 GP-E2の内蔵メ モリーに自動的に記録します(カメラに取 り付けていなくても記録します) 。 記録した位置情報は、パソコンの地図上 に表示できます。また、あとから画像に位 置情報を付加できます(p.25) 。 地図データ©2012 ZENRIN - メニューに[GPS機器の設定]が表示されるカメラでは、GP-E2 をカメラ に装着(または接続)して撮影すると、GP-E2 がたどった位置情報を記録 しながら、画像にも位置情報を記録します。また、撮影方向を画像に付加す ることもできます。 *EOS 7DとEOS Kiss X70は、撮影方向の付加はできません。...
  • Seite 19 30秒毎 128日分 5秒毎 23日分 1分毎 128日分 10秒毎 45日分 2分毎 128日分 15秒毎 68日分 5分毎 128日分 *1日8時間分のログファイルを記録した場合。 ● バッグなどに入れて持ち歩くときは、 GP-E2の上面を空に向け、 GP-E2の上 に物がのらないよう収納してください。 ● カメラの日付/時刻はできるだけ正確に設定してください。また、エリア設 定とサマータイム設定ができるカメラは、撮影する地域に対応した設定にし てください。 ● 付属ソフトウェアのMap Utilityでは、画像に付加された日付/時刻と、ロ ガー機能で記録した日付/時刻を比較して画像に位置情報を付加します。間 違った日付/時刻が設定されていると、画像と位置情報の対応が取れないこ とがあります。 ● あとから位置情報を付加できる画像は、EOSデジタルカメラで撮影した JPEGと拡張子CR2のRAW画像です。 ● メニューに[GPS 機器の設定]が表示されるカメラは、あとから動画ファイル に位置情報を付加できます(EOS 7DとEOS Kiss X70を除く) 。...
  • Seite 20: 位置情報の更新間隔を設定する

    位置情報の更新間隔を設定する メニューに[GPS機器の設定]が表示されるカメラに GP-E2 を装着(また は接続)しているときは、位置情報の更新間隔(時間)が設定できます。更 新間隔が短いほど撮影時の位置情報が正確に記録されます。ただし、電池の 消耗は早くなります。 なお、メニューに[GPS機器の設定]がないカメラは、15秒間隔で位置情 報を更新します(付属ソフトウェアのMap Utilityで位置情報の更新間隔が 変更できます) 。 [GPS機器の設定]を選ぶ ● EOS-1D Xなど、 下記の画面が表示され るカメラでは、 [GPS機器]を[使う]に 設定したあとで[GPS機器の設定]を選び ます。 [位置情報の更新間隔]を選ぶ 時間を選ぶ...
  • Seite 21 位置情報の更新間隔を設定する 位置情報の更新間隔と使用可能時間の目安 位置情報の更新間隔 使用可能時間(約) 位置情報の更新間隔 使用可能時間(約) 1秒毎 10時間 30秒毎 39時間 5秒毎 27時間 1分毎 54時間 10秒毎 37時間 2分毎 63時間 15秒毎 39時間 5分毎 92時間 *単3形アルカリ乾電池使用時。 *常温(23℃) 。 *GPS信号の受信状況が悪い場所で使用すると、使用可能時間が短くなります。 *GPSの特性上、更新間隔に誤差が生じます。...
  • Seite 22: 電子コンパスを使う

    電子コンパスを使う メニューに[GPS機器の設定]が表示されるカメラにGP-E2を装着(または ブラケットを使用して接続(p.28) )しているときは、撮影時にGP-E2が向 いている方位を画像に付加できます(EOS 7DとEOS Kiss X70を除く) 。 [GPS機器の設定]を選ぶ ● EOS-1D Xなど、 下記の画面が表示され るカメラでは、 [GPS機器]を[使う]に 設定したあとで[GPS機器の設定]を選び ます。 [電子コンパス]の[使う]を選ぶ ●[電子コンパス]を選び〈0〉を押します。 ●[使う]を選び〈0〉を押します。 撮影時のコンパス表示 撮影時にカメラが向いている方位を表示させることができます。 ● カメラの〈B〉ボタンや〈B〉ボ タンを押したとき。 ● 電子水準器を備えたカメラでは、 水準器 も一緒に表示されます。 ● ライブビュー撮影や動画撮影時。 ● カメラとGP-E2が向いている方向が完全に一致しないと、撮影時の正確な方 位が画像に付加されません。 ● 方位はログファイルに記録されません。...
  • Seite 23 電子コンパスを使う 電子コンパスのキャリブレーション 電子コンパスのキャリブレーションは、撮影する場所で行ってください。 また、 撮影時に表示される方位がおかしいと感じたらキャリブレーションを 行ってください。 [GPS機器の設定]を選ぶ ● EOS-1D Xなど、 下記の画面が表示され るカメラでは、 [GPS機器]を[使う]に 設定したあとで[GPS機器の設定]を選び ます。 [電子コンパス]の[使う]を選ぶ [電子コンパスのキャリブレーション]を選 ぶ ●〈0〉ボタンを押すとキャリブレーショ ン状態になります。 ● 次ページのようにカメラを動かします。...
  • Seite 24 電子コンパスを使う カメラを動かす ①左右180°以上カメラを振ります。 ②上下180°以上カメラを振ります。 ③180°以上カメラを回転させます。 ● カメラを落とさないよう注意してくだ さい。 ● ①②③はどの順番で行ってもかまいま せん。 キャリブレーションが完了するま で、何回か繰り返してください。 ● キャリブレーションできないときは、 体 の向きを左右どちらかに変えて繰り返 してください。 キャリブレーションを完了する ● キャリブレーションが完了すると、 完了 画面が表示されます。 ● 手順4の①②③操作の途中で完了するこ ともありますが、 キャリブレーションは 正常に行われています。 ● 安全のため、レンズなどを取り外した状態でキャリブレーションすることを おすすめします。 ● 電子コンパスは地磁気を利用しているため、次のような環境下ではキャリブ レーションを完了できない場合があります。 また、 キャリブレーションを行っ ても正確な方位を検出できないことがあります。 高緯度の地域、周囲に磁場がある場所、鉄筋構造のビル内、地下など。...
  • Seite 25: Gps の時刻をカメラに設定する

    GPS の時刻をカメラに設定する メニューに[GPS機器の設定]が表示されるカメラに GP-E2 を装着(また は接続)しているときは、GPS から得られる時刻情報をカメラに設定でき ます(EOS 7Dを除く) 。EOS-1D Xは誤差約±0.02秒、そのほかのカメ ラは誤差約±1秒で設定されます。 [GPS機器の設定]を選ぶ ● EOS-1D Xなど、 下記の画面が表示され るカメラでは、 [GPS機器]を[使う]に 設定したあとで[GPS機器の設定]を選び ます。 [自動時刻設定]を選ぶ ● 項目を選び〈0〉を押します。 ●[自動更新]は、カメラとGP-E2の電源ス イッチを入れて、GPS 信号を受信した ときに更新されます。 ● GPS衛星を5基以上捕捉できないときは、時刻設定できません。また、 [今す ぐ実行]が灰色に表示されて選択できません。 ●[今すぐ実行]が選択できても、GPS 衛星の捕捉タイミングによっては、自動 時刻合わせができないことがあります。 ●[自動時刻設定] が [自動更新] に設定されているときは、 メニューの [日付 / 時刻 / エリ...
  • Seite 26: Gps に関するご注意

    GPS に関するご注意 GP-E2を使うときは、次のことに注意してください。 ● 国や地域によっては、GPSの使用などが規制されていることがありま すので、お使いになる国や地域の法令等の規制にしたがってご使用くだ さい。国外でGPSを使用するときは特に注意してください。 ● 電子機器の使用が制限されている場所での使用には十分注意してくださ い。 ● GPS機能を使って撮影した静止画や動画に記録されるカメラの位置情 報は、個人を特定する情報が含まれていることがあります。そのため GPS機能を使ってカメラの位置情報が記録されている静止画、動画、 GPSログファイルを他人に渡したり、インターネットなどの複数の人 が閲覧できる環境へ掲載するときは、十分注意してください。 ● 電池を入れ換えたときや、長時間電源スイッチを切ったときは、GPS 衛星からの信号を受信するのに時間がかかることがあります。 ● 本製品を磁石やモーターなどの強力な磁気を発生させる装置の近くに、 絶対に置かないでください。 ログファイルについて ログファイルは、協定世界時の24時間で1ファイルを生成します。その ため、協定世界時(ほぼグリニッジ標準時)に対して時差がある地域では、 2日間ロガー機能を使っても、1日分のログファイルとして、まとめて記録 されることがあります。また逆に、1日だけロガー機能を使っても、2日分 のログファイルとして、分かれて記録されることがあります。...
  • Seite 27: 付属のソフトウェアについて

    付属のソフトウェアについて ここでは、付属のGPS Receiver Solution Disk(CD-ROM)に収録さ れている、各ソフトウェアの概要と、パソコンへのインストール方法を説明 します。 ジーピーエス レシーバー ソリューション ディスク Receiver Solution Disk GP-E2用のソフトウェアと、使用説明書が収録されてい ます。 マップ ユーティリティー Utility GP-E2 で記録した位置情報を使用して、パソコンの地図に、画像の撮影 場所、撮影方向や移動ルートを表示したり、GPS 情報のない画像に位置情 報を付加することができます。また、GP-E2 と接続することで、ログ情報 をファイルとしてパソコンに保存したり、 ログ取得間隔の変更やログ情報の 消去などを行うことができます。 イメージブラウザー イーエックス ImageBrowser Map Utilityを最新版に更新することができます。 その他の機能については、ImageBrowser EXの使用説明書PDFをご確 認ください。 Map Utilityを利用するためには、ImageBrowser EXをインストールする必要 があります。...
  • Seite 28 付属のソフトウェアについて ソフトウェアのインストール 旧バージョンのソフトウェアがインストールされている場合でも、 下記の手順に 従ってインストールしてください(必要に応じて、上書きインストールされま す) 。 パソコンに GPS Receiver Solution Disk(CD-ROM)を入 れる CD-ROMのアイコンをダブルクリックする ● Windowsでは、 [ (マイ)コンピューター]内に表示されるアイコン ● Macintoshでは、デスクトップ上に表示されるアイコン [Set up.exe]をダブルクリックする [おまかせインストール]をクリックし、画面の指示に従って操作 する ● インストール途中に、 “Microsoft Silverlight”のインストール画面 が表示された時は、 “Microsoft Silverlight”のインストールを行っ てください。 [完了]をクリックし、CD-ROMを取り出す ● インストール完了です。...
  • Seite 29 付属のソフトウェアについて 使用説明書PDFファイルのコピー方法と見かた パソコンに GPS Receiver Solution Disk(CD-ROM)を入 れる CD-ROMのアイコンをダブルクリックする ● Windowsでは、 [ (マイ)コンピューター]内に表示されるアイコン ● Macintoshでは、デスクトップ上に表示されるアイコン [Manual]フォルダをダブルクリックして開く [Japanese]フォルダをパソコンにコピーする ● 以下の名前の使用説明書PDFファイルがコピーされます。 Windows Macintosh Map Utility MUx.xW_J_xx MUx.xM_J_xx ImageBrowser EX IBXxx_J_xx コピーしたPDFファイルをダブルクリックする ● パソコンに Adobe Reader(最新版推奨)がインストールされてい る必要があります。 ● Adobe Reader はインターネット上から無料でダウンロードできま す。...
  • Seite 30: ブラケット(別売)を使う

    ブラケット(別売)を使う 別売のアクセサリーブラケットAB-E1は、外付けストロボや内蔵ストロ ボを併用するときなどに使用します。図のようにカメラとGP-E2 をブラ ケットに取り付けます。 ブラケットは、 カメラに対して平行に取り付けてください。 ブラケットが 少しでも斜めに取り付いていると、正確な方位が記録されません。 三脚ねじ穴...
  • Seite 31: 主な仕様

    主な仕様 対応カメラ EOSデジタルカメラ * メニューに[GPS機器の設定]が表示されるカメラ は、全機能使用可能 * メニューに[GPS機器の設定]が表示されないカメ ラは、 〈LOG〉モードで使用 画像への位置情報付加 緯度、経度、標高、方位、協定世界時、衛 星補捉状態 * GPS 対応カメラは撮影時に付加可能(EOS 7D とEOS Kiss X70は方位は付加されません) * GPS 非対応カメラは付属ソフトウェアの Map Utilityで可能(ログ情報をもとに付加) 受信周波数 1575.42MHz( L1帯) 位置情報の更新間隔 1/5/10/15/30秒間隔、 1/2/5分間隔 〈LOG〉モード NMEA-0183 フォーマット 協定世界時基準で1日1ファイル生成 時刻合わせ GPS の時刻データをカメラに設定 電子コンパス 3 軸・地磁気センサーと 3 軸・加速度セン サーを用いて方位を算出...
  • Seite 32: 安全上のご注意

    安全上のご注意 下記の注意事項は、 あなたや他の人々への危害や損害を未然に防止するた めのものです。内容をよく理解してから製品を正しく安全にお使いくださ い。 下記の注意を守らないと、 死亡または重傷を負う可能性が想定さ 警告 れます。 ● 発火、発熱、液漏れ、破裂の原因となりますので次のことはしないでください。 ・ 本体・付属品・接続ケーブル等の接点部に金属を差し込むこと。 ・ 指定以外の電池や変形した電池の使用、充電、ショート、分解、変形、加熱、ハンダ付 け、火中投入。 ・ 電池の+−を逆に入れること。 ● 電池や付属品は、お子様の手の届かない所に置いてください。万一飲み込んだ際は、 直ちに医師に相談してください(電池の液で胃腸が冒される恐れがあります) 。 ● 電池を廃却する時は、テープなどで絶縁してください。他の金属や電池と混じると 発火、破裂の原因となります。 ● 熱くなる、煙が出る、焦げ臭い等の異常時は、火傷に十分注意して速やかに電池を 抜いてください。そのまま使用すると火災、火傷の原因になります。 ● 運転中は、本製品を操作しないでください。交通事故の恐れがあります。 ● 長期間使用しないときは、電池を抜いて保管してください。機器の故障、汚損の原 因となります。 ● 可燃性ガスの雰囲気中で使用しないでください。爆発、火災の原因となります。 ● 落下等により機器内部が露出した際は、露出部に手を触れないでください。感電の 危険があります。 ● 分解、改造しないでください。内部には高電圧部があり感電の危険があります。 ●...
  • Seite 33 安全上のご注意 下記の注意を守らないと、 けがを負う可能性及び物的損害の発生 注意 が想定されます。 ● 高温状態の車中や熱いものの近くに放置しないでください。 製品自体が高温になり、 触ると火傷の原因になることがあります。 ● 製品を布でおおったり、包んだりして使用しないでください。熱がこもりケースが 変化し、火災の原因となることがあります。 ● シンナーやベンジンなどの有機溶剤を製品の洗浄に使用しないでください。火災や 健康障害の原因となることがあります。 ● 水に落としたり、内部に水または金属などの異物が入った際は、速やかに電池を抜 いてください。火災、感電の原因となることがあります。 故障・不具合・破損の際は、お求めになった販売店、または弊社修理サービス ご相談窓口にご連絡ください。 取り扱い上のご注意 本製品は、カメラ使用説明書の「取り扱い上のご注意:カメラについて」 に準じた取り扱いをしてください。...
  • Seite 34 キヤノン株式会社 キヤノンマーケティングジャパン株式会社  〒108-8011 東京都港区港南2-16-6 製品取り扱い方法に関するご相談窓口 お客様相談センター(全国共通番号) 050-555-90002 受付時間:平日 9:00∼20:00 土・日・祝日 10:00∼17:00 (1月1日∼1月3日は休ませていただきます) ※ おかけ間違いのないようにご注意ください。 ※ 上記番号をご利用いただけない方は、043-211-9556をご利用ください。 ※ IP電話をご利用の場合、プロバイダーのサービスによってつながらない場合 があります。 ※ 受付時間は予告なく変更する場合があります。あらかじめご了承ください。 キヤノンカメラサイトのご案内 キヤノンデジタルカメラのホームページを開設しています。インターネットをご 利用の方は、お気軽にお立ち寄りください。 canon.jp/eos この使用説明書に記載しているカメラ、アクセサリーは、2012年1月時点の ものです。それ以降に発売されたカメラ、アクセサリーとの組み合わせにつき ましては、上記のお客様相談センターにお問い合わせください。...
  • Seite 35: Gps Receiver

    GPS RECEIVER English...
  • Seite 36: Introduction

    Introduction The GPS Receiver GP-E2 can geotag your shots and record the route you travel. Using the provided software Map Utility, you can view shooting locations and the route traveled. The receiver can also set the camera time via GPS.
  • Seite 37: Features

    Features Geotagging Images and Adding the Shooting Direction Supported by cameras that display [GPS device settings] in the menu. Shots taken while the receiver is attached to the camera are geotagged, adding location information* (latitude, longitude, elevation, and shooting time (UTC* to images.
  • Seite 38 Features Setting the Camera Time Supported by cameras that display [GPS device settings] in the menu, except the EOS 7D. The camera time can be set using GPS signals. On the EOS-1D X, high-precision adjustment is performed with a margin of error of approx.
  • Seite 39: Item Checklist

    Item Checklist GP-E2 Storage case Carrying case Connecting cables Approx. 25 cm / 9.8 in. Approx. 1.5 m / 4.9 ft. GPS Receiver Solution Disk Instruction Manual Regulation (Software and instruction (this guide) leaflet manuals) Storage and Carrying Cases Before using the storage case, insert the receiver in the carrying case to prevent scratches.
  • Seite 40 Contents Introduction..................2 Features ................... 3 Item Checklist................... 5 Conventions Used in this Manual............. 7 Nomenclature ................... 8 Inserting the Battery ................. 9 Attaching and Detaching the Receiver ........... 10 Turning the Receiver On ..............11 Acquiring GPS Signals ..............12 Geotagging Images as You Shoot ..........
  • Seite 41: Conventions Used In This Manual

    Conventions Used in this Manual Meaning of Symbols : Warning to prevent shooting problems. : Supplemental information. (p.**) : Reference page numbers for more information. The icons and markings indicating the receiver’s controls and settings used in the manual correspond to the icons and marking on the camera and on the receiver.
  • Seite 42: Nomenclature

    Nomenclature <C> terminal Mounting foot locking pin Contacts Signal acquisition indicator <ON>: Power switch/ <LOG>: Logging switch Battery indicator Battery compartment cover Mounting foot locking lever Release button...
  • Seite 43: Inserting The Battery

    Battery Life The receiver can be used for about 39 hours under default settings with a new AA/LR6 alkaline battery (based on Canon testing standards). Battery life varies depending on the positioning interval for location information, as well as GPS signal conditions (p.19).
  • Seite 44: Attaching And Detaching The Receiver

    Always make sure to turn the receiver off before attaching or detaching Depending on the camera model, if you turn on/off the GP-E2 or connect/disconnect the interface cable during Live View shooting or movie shooting, Live View shooting or movie shooting may stop.
  • Seite 45: Turning The Receiver On

    Turning the Receiver On Checking the battery level Check the battery level on the <BATT.> indicator. Slow blinking : Level OK Fast blinking : Little power left : Replace battery <ON> Position The receiver functions in this position only with EOS DIGITAL cameras that display [GPS device settings] in the menu.
  • Seite 46: Acquiring Gps Signals

    Acquiring GPS Signals To acquire GPS signals, bring the receiver outdoors where the sky is unobstructed and aim it up. Keep your hand or other objects off the top of the receiver. Turn the power switch to <ON> or <LOG> to start automatic GPS signal acquisition.
  • Seite 47 Acquiring GPS Signals Places with Poor GPS Coverage Location information may not be recorded, or inaccurate information may be recorded where GPS signal coverage is poor, such as in the following places. Indoors, underground, near buildings or in valleys, in tunnels or forests Near high-voltage power lines or mobile phones operating on the 1.5 GHz band When the receiver is inside a bag or suitcase...
  • Seite 48 Acquiring GPS Signals Viewing GPS Information Check GPS information as follows when the receiver is attached or connected to a camera that displays [GPS device settings] in the menu. Select [GPS device settings]. On the EOS-1D X and other models that display the following screen, set [GPS device] to [Enable], and then select [GPS device settings].
  • Seite 49: Geotagging Images As You Shoot

    Geotagging Images as You Shoot When the receiver is attached or connected to a camera that displays the [GPS device settings] menu item, images are geotagged as you shoot. On cameras other than the EOS 7D and EOS REBEL T5/EOS 1200D, simply shoot with the receiver attached to your camera.
  • Seite 50: Logging The Route Traveled

    Logging the Route Traveled Setting the power switch to <LOG> will automatically record location information along the route traveled on the receiver itself. (There is no need to connect the receiver to the camera.) The recorded location information can be viewed on a virtual map.
  • Seite 51 Logging the Route Traveled Location Information Logs Location information is recorded at regular intervals along the route traveled with the receiver, as shown in the positioning interval table. Daily logs (p.24) are saved on the receiver itself. The number of days for which you can store logs depends on the positioning interval you specify in [Position update timing] (p.18).
  • Seite 52: Setting The Positioning Interval

    Setting the Positioning Interval You can specify the positioning interval when the receiver is attached or connected to a camera that displays the [GPS device settings] menu item. Shorter positioning intervals yield more accurate location information for your images. However, this also consumes more battery power.
  • Seite 53 Setting the Positioning Interval Estimated Battery Life, by Positioning Interval Position Update Battery Life Position Update Battery Life Timing (Approx.) Timing (Approx.) Every second 10 hours Every 30 sec. 39 hours Every 5 sec. 27 hours Every minute 54 hours Every 10 sec.
  • Seite 54: Using The Digital Compass

    Using the Digital Compass When the receiver is attached or connected to a camera that displays [GPS device settings] in the menu or mounted on a bracket (p.28), images are tagged with the direction the receiver is facing (except on the EOS 7D or EOS REBEL T5/EOS 1200D).
  • Seite 55 Using the Digital Compass Calibrating the Digital Compass Calibrate the digital compass at the shooting location. Also calibrate the compass if the direction shown as you shoot seems incorrect. Select [GPS device settings]. On the EOS-1D X and other models that display the following screen, set [GPS device] to [Enable], and then select [GPS device settings].
  • Seite 56 Using the Digital Compass Move the camera. Wave the camera laterally in at least a 180° arc. Wave the camera up and down in at least a 180° arc. Rotate the camera in at least a 180° arc as it faces the same direction. Be careful not to drop the camera during calibration.
  • Seite 57: Setting Time From Gps On The Camera

    Setting Time from GPS on the Camera You can set the time from GPS when the receiver is attached or connected to a camera that displays the [GPS device settings] menu item (except on the EOS 7D). The EOS-1D X performs high-precision adjustment with a margin of error of approx.
  • Seite 58: Gps Precautions

    GPS Precautions Keep the following points in mind when using the receiver. In certain countries and regions, the use of GPS may be restricted. Therefore, be sure to use GPS in accordance with the laws and regulations of your country or region. Be particularly careful when using GPS outside your home country.
  • Seite 59: Provided Software

    Provided Software Software on the provided solution disc is described below, with installations instructions. GPS Receiver Solution Disk Includes receiver software and the instruction manual. Map Utility This software uses location information recorded by the receiver to show shooting locations, shooting directions, and routes traveled with the receiver on a virtual map.
  • Seite 60: Installing The Software

    Provided Software Installing the Software Follow these steps even if an older version of the software is already installed. (The previous version will be overwritten, as needed.) Insert the GPS Receiver Solution Disk in the computer. Double-click the CD-ROM icon. Windows: This icon is displayed in [Computer] or [My Computer].
  • Seite 61 Provided Software Copying and Viewing the PDF Instruction Manual Insert the GPS Receiver Solution Disk in the computer. Double-click the CD-ROM icon. Windows: This icon is displayed in [Computer] or [My Computer]. Macintosh: This icon is displayed on the desktop. Double-click the [Manual] folder to open it.
  • Seite 62: Using A Bracket (Sold Separately)

    Using a Bracket (Sold Separately) Attaching the Accessory Bracket AB-E1 (sold separately) enables you to use the receiver and an external or built-in flash at the same time. Attach the camera and receiver to the bracket as shown. Keep the camera aligned with the bracket during attachment. Even a little misalignment will prevent accurate direction recording.
  • Seite 63: Specifications

    Operating temperature 0°C to +40°C / 32°F to 104°F Operating humidity 85% or less Provided software ImageBrowser EX, Map Utility All information in this manual is based on Canon testing standards. Receiver specifications and appearance are subject to change without notice.
  • Seite 64: Safety Precautions

    Safety Precautions The following precautions are intended to prevent harm to you and others as well as damage to equipment. Become familiar with the precautions before using the receiver to ensure correct and safe operation. Warning Preventing Serious Injury or Death To prevent fire, excessive heat, chemical leakage, or explosion, follow these safety guidelines.
  • Seite 65: Handling Precautions

    This poses a risk of fire or electric shock. If the unit malfunctions, becomes damaged, or requires repair, contact your dealer or a Canon Service Center. Handling Precautions Handle the receiver in accordance with “Handling Precautions: Camera...
  • Seite 66 WEEE products, please visit www.canon-europe.com/weee. The cameras and accessories referred to in this Instructions booklet are current as of January 2012. For information on compatibility with the cameras and accessories marketed after this date, contact your nearest Canon Service Center.
  • Seite 67 RÉCEPTEUR GPS Français...
  • Seite 68 Introduction Le récepteur GPS GP-E2 peut géomarquer vos prises de vue et enregistrer l’itinéraire parcouru. En utilisant le logiciel Map Utility fourni, vous pouvez voir les emplacements de prise de vue et l’itinéraire parcouru. Le récepteur peut également régler l’heure de l’appareil photo via GPS.
  • Seite 69 Fonctionnalités Géomarquage des images et ajout de la direction de prise de vue Pris en charge par les appareils photo affichant [Réglages dispositif GPS] dans le menu. Les photos prises alors que le récepteur est fixé à l’appareil photo sont géomarquées avec l’ajout des informations sur l’emplacement* (latitude, longitude, altitude et heure de prise de vue (UTC*...
  • Seite 70 Fonctionnalités Réglage de l’heure de l’appareil photo Pris en charge par les appareils photo affichant [Réglages dispositif GPS] dans le menu, sauf l’EOS 7D. L’heure de l’appareil photo peut être réglée en utilisant les signaux GPS. Sur l’EOS-1D X, un réglage ultra-précis est réalisé avec une marge d’erreur d’environ ±0,02 seconde par rapport au temps UTC et sur les autres appareils photo, la marge est d’environ ±1 seconde.
  • Seite 71: Vérification Des Accessoires

    Vérification des accessoires GP-E2 Étui de rangement Étui de transport Câbles de raccordement Environ 25 cm / 9,8 pouces Environ 1,5 m / 4,9 pieds GPS Receiver Solution Disk Mode d’emploi Brochure sur les (Logiciels et modes (ce guide) réglementations d’emploi)
  • Seite 72 Table des matières Introduction..................2 Fonctionnalités ................. 3 Vérification des accessoires............. 5 Conventions utilisées dans ce manuel ..........7 Nomenclature ................... 8 Insertion de la pile ................9 Fixation et retrait du récepteur ............10 Mise sous tension du récepteur ............. 11 Acquisition des signaux GPS ............
  • Seite 73: Conventions Utilisées Dans Ce Manuel

    Conventions utilisées dans ce manuel Signification des symboles : Mise en garde pour éviter les problèmes de prise de vue. : Informations complémentaires. (p. **) : Numéros de page de référence pour obtenir de plus amples informations. Les icônes et repères indiquant les commandes et les réglages du récepteur utilisés dans le manuel correspondent aux icônes et repères sur l’appareil photo et le récepteur.
  • Seite 74: Nomenclature

    Nomenclature Connecteur <C> Griffe de verrouillage du sabot de Contacts fixation Témoin d’acquisition de signaux <ON> : Bouton d’alimentation/ <LOG> : Bouton de journalisation Témoin de la pile Couvercle du compartiment à pile Taquet de verrouillage du sabot de fixation Bouton de dégagement...
  • Seite 75: Insertion De La Pile

    Le récepteur peut être utilisé pendant environ 39 heures avec les réglages par défaut avec une pile alcaline AA/LR6 (d’après les normes d’essai de Canon). La durée de vie de la pile dépend de l’intervalle de positionnement pour les informations sur l’emplacement, ainsi que des conditions du signal GPS (p.
  • Seite 76: Fixation Et Retrait Du Récepteur

    Veillez toujours à éteindre le récepteur avant de le fixer ou de le retirer. Selon le modèle d’appareil photo, si vous mettez sous/hors tension le GP-E2 ou branchez/débranchez le câble d’interface pendant la prise de vue avec Visée par l’écran ou l’enregistrement vidéo, il se peut que ces fonctions s’arrêtent.
  • Seite 77: Mise Sous Tension Du Récepteur

    Mise sous tension du récepteur Vérification du niveau de la pile Vérifiez le niveau de la pile sur le témoin <BATT.>. Clignotement lent : Niveau suffisant Clignotement rapide : Niveau faible Éteint : Remplacez la pile Position <ON> Le récepteur ne fonctionne dans cette position qu’avec les appareils photo EOS DIGITAL affichant [Réglages dispositif GPS] dans le menu.
  • Seite 78: Acquisition Des Signaux Gps

    Acquisition des signaux GPS Pour acquérir les signaux GPS, il est nécessaire que le récepteur soit à l’extérieur sous un ciel dégagé et dirigé vers le haut. Éloignez votre main ou d’autres objets du haut du récepteur. Placez le bouton d’alimentation sur <ON> ou <LOG>...
  • Seite 79 Acquisition des signaux GPS Endroits avec une faible couverture GPS Les informations sur l’emplacement peuvent ne pas être enregistrées ou des informations inexactes peuvent être enregistrées dans les endroits où la réception des signaux GPS est faible, par exemple, dans les endroits suivants : À...
  • Seite 80 Acquisition des signaux GPS Consultation des informations GPS Vérifiez les informations GPS comme suit lorsque le récepteur est fixé ou raccordé à un appareil photo affichant [Réglages dispositif GPS] dans le menu. Sélectionnez [Réglages dispositif GPS]. Sur l’EOS-1D X et d’autres modèles affichant l’écran suivant, réglez [Dispositif GPS] sur [Activer], puis sélectionnez [Réglages dispositif...
  • Seite 81: Géomarquage Des Images À Mesure Qu'elles Sont Prises

    Géomarquage des images à mesure qu’elles sont prises Lorsque le récepteur est fixé ou raccordé à un appareil photo affichant l’élément de menu [Réglages dispositif GPS], les images sont géomarquées à mesure qu’elles sont prises. Sur les appareils photo autres que l’EOS 7D et l’EOS REBEL T5/EOS 1200D, il suffit de photographier avec le récepteur fixé...
  • Seite 82: Journalisation De L'itinéraire Parcouru

    Journalisation de l’itinéraire parcouru Si vous placez le bouton d’alimentation sur <LOG>, les informations sur l’emplacement sont automatiquement enregistrées tout au long de l’itinéraire parcouru directement sur le récepteur. (Il n’est pas nécessaire de raccorder le récepteur à l’appareil photo.) Les informations sur l’emplacement enregistrées peuvent être consultées sur une carte virtuelle.
  • Seite 83 Journalisation de l’itinéraire parcouru Fichiers journaux des informations sur l’emplacement Les informations sur l’emplacement sont enregistrées à intervalle régulier le long de l’itinéraire parcouru avec le récepteur, comme illustré dans le tableau des intervalles de positionnement. Les fichiers journaux quotidiens (p. 24) sont enregistrés directement sur le récepteur. Le nombre de jours pendant lesquels vous pouvez enregistrer des fichiers journaux dépend de l’intervalle de positionnement spécifié...
  • Seite 84: Réglage De L'intervalle De Positionnement

    Réglage de l’intervalle de positionnement Vous pouvez spécifier l’intervalle de positionnement lorsque le récepteur est fixé ou raccordé à un appareil photo affichant l’élément de menu [Réglages dispositif GPS]. Les intervalles de positionnement plus courts produisent des informations sur l’emplacement plus précises pour vos images.
  • Seite 85 Réglage de l’intervalle de positionnement Estimation de la durée de vie de la pile, par intervalle de positionnement Mise à jour de la Durée de vie de la Mise à jour de la Durée de vie de la position pile (approx.) position pile (approx.) Toutes les...
  • Seite 86: Utilisation De La Boussole Numérique

    Utilisation de la boussole numérique Lorsque le récepteur est fixé ou raccordé à un appareil photo affichant [Réglages dispositif GPS] dans le menu ou monté sur une barrette (p. 28), les images sont marquées avec la direction dans laquelle le récepteur est tourné...
  • Seite 87 Utilisation de la boussole numérique Calibrage de la boussole numérique Calibrez la boussole numérique sur l’emplacement de prise de vue. Calibrez également la boussole si la direction indiquée lors de la prise de vue semble incorrecte. Sélectionnez [Réglages dispositif GPS]. Sur l’EOS-1D X et d’autres modèles affichant l’écran suivant, réglez [Dispositif GPS] sur [Activer], puis...
  • Seite 88 Utilisation de la boussole numérique Bougez l’appareil photo. Déplacez l’appareil photo latéralement en formant un arc d’au moins 180°. Déplacez l’appareil photo de haut en bas en formant un arc d’au moins 180°. Faites pivoter l’appareil photo toujours tourné dans le même sens en formant un arc d’au moins 180°.
  • Seite 89: Réglage De L'heure Depuis Le Gps Sur L'appareil Photo

    Réglage de l’heure depuis le GPS sur l’appareil photo Vous pouvez régler l’heure depuis le GPS lorsque le récepteur est fixé ou raccordé à un appareil photo affichant l’élément de menu [Réglages dispositif GPS] (sauf sur l’EOS 7D). L’EOS-1D X exécute un réglage ultra-précis avec une marge d’erreur d’environ ±0,02 seconde par rapport au temps UTC.
  • Seite 90: Précautions Relatives Au Gps

    Précautions relatives au GPS Gardez les points suivants à l’esprit lorsque vous utilisez le récepteur. Dans certains pays et régions, l’utilisation du GPS peut être limitée. Assurez-vous d’utiliser le GPS en conformité avec les lois et réglements de votre pays ou région. Soyez particulièrement prudent lorsque vous utilisez le GPS à...
  • Seite 91: Logiciels Fournis

    Logiciels fournis Les logiciels sur le disque de solution fourni sont présentés ci-dessous avec leurs instructions d’installation. GPS Receiver Solution Disk Comprend les logiciels du récepteur et le mode d’emploi. Map Utility Ce logiciel utilise les informations sur l’emplacement enregistrées par le récepteur pour afficher les informations sur l’emplacement, les directions de prise de vue et les itinéraires parcourus avec le récepteur sur une carte virtuelle.
  • Seite 92 Logiciels fournis Installation des logiciels Suivez ces étapes même si une version plus ancienne des logiciels est déjà installée. (La version précédente sera écrasée au besoin.) Insérez le GPS Receiver Solution Disk dans l’ordinateur. Double-cliquez sur l’icône de CD-ROM. Windows : Cette icône s’affiche dans [Poste de travail] ou [Ordinateur].
  • Seite 93 Logiciels fournis Copie et visionnage du mode d’emploi au format PDF Insérez le GPS Receiver Solution Disk dans l’ordinateur. Double-cliquez sur l’icône de CD-ROM. Windows : Cette icône s’affiche dans [Poste de travail] ou [Ordinateur]. Macintosh : Cette icône s’affiche sur le bureau. Double-cliquez sur le dossier [Manual] pour l’ouvrir.
  • Seite 94: Utilisation D'une Barrette (Vendue Séparément)

    Utilisation d’une barrette (vendue séparément) Si vous fixez la barrette accessoire AB-E1 (vendue séparément), vous pouvez utiliser le récepteur et un flash externe ou intégré simultanément. Fixez l’appareil photo et le récepteur à la barrette comme suit. Maintenez l’appareil photo aligné avec la barrette pendant la fixation. Même le plus petit désalignement empêchera un enregistrement précis de la direction.
  • Seite 95: Spécifications

    Température de fonctionnement 0 °C à +40 °C / 32 °F à 104 °F Humidité de fonctionnement 85 % ou moins Logiciels fournis ImageBrowser EX, Map Utility Toutes les informations dans ce manuel reposent sur les normes d’essai de Canon. Les spécifications et l’aspect du récepteur sont susceptibles d’être modifiés sans préavis.
  • Seite 96: Consignes De Sécurité

    Consignes de sécurité Les précautions suivantes ont pour but d’éviter que vous ou d’autres personnes ne se blessent et que l’appareil ne soit endommagé. Familiarisez-vous avec ces précautions avant d’utiliser le récepteur afin de garantir son bon fonctionnement en toute sécurité. Avertissement Prévention de blessures graves voire mortelles Pour éviter un incendie, une chaleur excessive, une fuite de produits chimiques ou...
  • Seite 97 à l’intérieur, retirez immédiatement les piles. Ceci présente un risque d’incendie ou d’électrocution. Si l’appareil fonctionne mal, est abîmé ou nécessite une réparation, contactez votre revendeur ou un Service Après-Vente Canon. Prècautions de manipulation Manipulez le récepteur conformément aux « Précautions d’utilisation : Précautions lors de l’utilisation »...
  • Seite 98 Les appareils photo et les accessoires mentionnés dans ce mode d’emploi datent de janvier 2012. Pour obtenir des informations sur la compatibilité avec des appareils photo et des accessoires vendus après cette date, contactez le Service Après-Vente Canon le plus proche de chez vous.
  • Seite 99: Gps-Empfänger

    GPS-EMPFÄNGER Deutsch...
  • Seite 100: Einführung

    Einführung Der GPS Empfänger GP-E2 ermöglicht das Verknüpfen Ihrer Aufnahmen mit Geodaten („Geotagging“) und das Aufzeichnen Ihrer Reiseroute. Mit der mitgelieferten Software Map Utility können Sie sich die Aufnahmeorte und die zurückgelegte Route auf einer virtuellen Landkarte ansehen. Sie haben außerdem die Möglichkeit, mit dem Empfänger über GPS die Kamerazeit einzustellen.
  • Seite 101: Funktionen

    Funktionen Geotagging von Bildern und Hinzufügen der Aufnahmerichtung Geotagging wird von Kameras unterstützt, die den Menüpunkt [GPS- Geräteeinstellungen] anzeigen. Wenn der Empfänger mit der Kamera verbunden ist, werden den Bildern während der Aufnahme Geodaten hinzugefügt* (Breitengrad, Längengrad und Höhe sowie Datum und Zeit (UTC* Die Aufnahmestandorte von „geogetaggten“...
  • Seite 102: Einstellen Der Kamerazeit

    Funktionen Einstellen der Kamerazeit Geotagging wird von Kameras unterstützt, die den Menüpunkt [GPS-Geräteeinstellungen] anzeigen (außer EOS 7D). Die Kamerazeit lässt sich auch über GPS-Signale einstellen. Bei der EOS-1D X wird die Kamerazeit hochpräzise mit einer Fehlertoleranz von ca. ±0,02 Sekunden gegenüber der UTC-Zeit eingestellt. Bei anderen Kameras beträgt die Fehlertoleranz ca.
  • Seite 103: Checkliste

    Checkliste GP-E2 Aufbewahrungstasche Tragetasche Anschlusskabel ca. 25 cm ca. 1,5 m GPS Receiver Solution Disk Bedienungsanleitung Vorschriften (Software- und (diese Anleitung) (Merkblatt) Bedienungsanleitungen) Aufbewahrungstasche und Tragetasche Um den Empfänger nicht zu zerkratzen, stecken Sie ihn zunächst in die Tragetasche und mit der Tragetasche in die Aufbewahrungstasche. In der Aufbewahrungstasche werden auch die Anschlusskabel aufbewahrt.
  • Seite 104 Inhalt Einführung ..................2 Funktionen..................3 Checkliste..................5 Konventionen in dieser Bedienungsanleitung ........7 Teilebezeichnungen ................. 8 Einsetzen der Batterie ..............9 Anbringen und Abnehmen des Empfängers ........10 Einschalten des Empfängers............11 GPS-Signalerfassung..............12 Geotagging von Bildern während der Aufnahme ......15 Aufzeichnen der Reiseroute ............
  • Seite 105: Konventionen In Dieser Bedienungsanleitung

    Konventionen in dieser Bedienungsanleitung Bedeutung der Symbole : Warnt vor möglichen Problemen bei der Aufnahme. : Ergänzende Informationen (S.**) : Die Seitenzahlen in Klammern weisen auf weiterführende Informationen hin. Die Symbole und Markierungen in dieser Anleitung, die auf Bedienelemente und Einstellungen am Empfänger hinweisen, entsprechen den Symbolen und Markierungen an Kamera und Empfänger.
  • Seite 106: Teilebezeichnungen

    Teilebezeichnungen <C>-Anschluss Verriegelungsstift für Kontakte Befestigungsfuß Signalanzeige <ON>: EIN/AUS-Schalter/ <LOG>: Logging-Schalter Batterieanzeige Batteriefach- abdeckung Verriegelungshebel für Befestigungsfuß Entriegelungsknopf...
  • Seite 107: Einsetzen Der Batterie

    Batterielebensdauer Mit einer neuen Alkali-Batterie der Größe AA/LR6 kann der Empfänger mit den Standardeinstellungen ca. 39 Stunden genutzt werden (auf Basis der Canon-Prüfnormen). Die tatsächliche Lebensdauer der Batterie hängt vom Positionsintervall und vom Zustand des GPS- Signals ab (S.19). Batterien der Größe AA/LR6, die nicht dem Alkali-Typ entsprechen, haben möglicherweise anders geformte Pole und keinen richtigen Kontakt zum...
  • Seite 108: Anbringen Und Abnehmen Des Empfängers

    Kamera ab. Achten Sie immer darauf, dass der Empfänger ausgeschaltet ist, bevor Sie ihn anbringen oder abnehmen. Wenn Sie während der Livebild- oder Filmaufnahme den GP-E2 ein-/ ausschalten oder das Schnittstellenkabel anschließen/abtrennen, wird die Livebild-Aufnahme bzw. Filmaufnahme möglicherweise abgebrochen. Dies hängt von dem verwendeten Kameramodell ab.
  • Seite 109: Einschalten Des Empfängers

    Einschalten des Empfängers Ladezustand der Batterie prüfen Überprüfen Sie auf der <BATT.>-Anzeige den Ladezustand der Batterie. Blinkt langsam : Ladezustand OK Blinkt schnell : Bald erschöpft : Batterie ersetzen <ON>-Position Der Empfänger funktioniert in dieser Position nur mit EOS DIGITAL- Kameras, die den Menüpunkt [GPS-Geräteeinstellungen] anzeigen.
  • Seite 110: Gps-Signalerfassung

    GPS-Signalerfassung Zum Erfassen von GPS-Signalen gehen Sie mit dem Empfänger unter freien Himmel, und richten Sie ihn aufwärts. Die Oberseite des Empfängers darf nicht durch Ihre Hand oder durch Gegenstände verdeckt sein. Schalten Sie den EIN/AUS-Schalter auf <ON> oder <LOG>, um die automatische GPS-Signalerfassung zu starten.
  • Seite 111 GPS-Signalerfassung Orte mit schlechtem GPS-Empfang An Orten mit schlechtem GPS-Empfang werden die Geodaten möglicherweise ungenau oder gar nicht aufgezeichnet. Beispiele für ungünstige GPS-Empfangsbedingungen: In Innenräumen, in unterirdischen Bereichen, an Gebäuden oder in Tälern, in Tunneln oder Wäldern In der Nähe von Hochspannungsleitungen oder Mobiltelefonen, die im 1,5-GHz-Band senden Wenn sich der Empfänger in einer Tasche/einem Koffer befindet Beim Reisen durch unterschiedliche Umgebungen...
  • Seite 112: Anzeigen Von Gps-Informationen

    GPS-Signalerfassung Anzeigen von GPS-Informationen Wenn der Empfänger an einer Kamera angebracht bzw. angeschlossen ist, die den Menüpunkt [GPS- Geräteeinstellungen] anzeigt, können Sie die GPS-Informationen folgendermaßen anzeigen. Wählen Sie [GPS- Geräteeinstellungen]. An der EOS-1D X und an anderen Kameramodellen, die den folgenden Bildschirm anzeigen, setzen Sie [GPS-Gerät] auf [Aktivieren].
  • Seite 113: Geotagging Von Bildern Während Der Aufnahme

    Geotagging von Bildern während der Aufnahme Wenn der Empfänger an einer Kamera angebracht bzw. angeschlossen ist, die den Menüpunkt [GPS-Geräteeinstellungen] anzeigt, werden den Bildern schon während der Aufnahme Geodaten hinzugefügt. Wenn Sie eine andere Kamera als die EOS 7D oder EOS REBEL T5/EOS 1200D verwenden, machen Sie Ihre Aufnahmen einfach mit angebrachtem Empfänger.
  • Seite 114: Aufzeichnen Der Reiseroute

    Aufzeichnen der Reiseroute Wenn Sie den EIN/AUS-Schalter auf <LOG> stellen, zeichnet der Empfänger die Geodaten entlang der Reiseroute automatisch auf. (Sie brauchen den Empfänger nicht an der Kamera anzuschließen.) Die aufgezeichneten Geodaten können auf einer virtuellen Landkarte angezeigt werden. Die Logs können auch für das nachträgliche Geotagging der Bilder verwendet werden (S.25).
  • Seite 115: Logs Mit Geoinformationen

    Aufzeichnen der Reiseroute Logs mit Geoinformationen Der Empfänger zeichnet die Geodaten entlang der Reiseroute in regelmäßigen Intervallen auf (siehe Tabelle mit den Positionsintervallen). Die täglichen Logs (S.24) werden auf dem Empfänger gespeichert. Die Anzahl der Tage, für die Sie Logs speichern können, hängt von dem Positionsintervall ab, das unter [Timing Positionsaktualisierung] angegeben ist (S.18).
  • Seite 116: Einstellen Des Positionsintervalls

    Einstellen des Positionsintervalls Wenn der Empfänger an einer Kamera angebracht bzw. angeschlossen ist, die den Menüpunkt [GPS-Geräteeinstellungen] anzeigt, können Sie die Positionsintervalle angeben. Kürzere Positionsintervalle führen zu genaueren Ortsinformationen für Ihre Bilder. Dabei wird jedoch auch mehr Batteriestrom verbraucht. Bei Kameras ohne diesen Menüpunkt wird das Positionsintervall standardmäßig auf 15 Sekunden gesetzt.
  • Seite 117 Einstellen des Positionsintervalls Geschätzte Lebensdauer der Batterie, nach Positionsintervall Timing Timing Lebensdauer der Lebensdauer der Positionsaktuali- Positionsaktuali- Batterie (ca.) Batterie (ca.) sierung sierung Jede Sek. 10 Stunden Alle 30 Sek. 39 Stunden Alle 5 Sek. 27 Stunden Jede Min. 54 Stunden Alle 10 Sek.
  • Seite 118: Verwenden Des Digitalkompasses

    Verwenden des Digitalkompasses Wenn der Empfänger an einer Kamera angebracht bzw. angeschlossen ist, die den Menüpunkt [GPS-Geräteeinstellungen] anzeigt, oder wenn der Empfänger an einem Zubehörhalter (S.28) montiert ist, werden die Bilder mit den Richtungsdaten des Empfängers gekennzeichnet (außer EOS 7D und EOS REBEL T5/EOS 1200D). Wählen Sie [GPS- Geräteeinstellungen].
  • Seite 119: Kalibrieren Des Digitalkompasses

    Verwenden des Digitalkompasses Kalibrieren des Digitalkompasses Kalibrieren Sie den Digitalkompass am Aufnahmestandort. Außerdem muss der Kompass kalibriert werden, wenn Ihnen die angezeigte Richtung beim Aufnehmen nicht korrekt erscheint. Wählen Sie [GPS- Geräteeinstellungen]. An der EOS-1D X und an anderen Kameramodellen, die den folgenden Bildschirm anzeigen, setzen Sie [GPS-Gerät] auf [Aktivieren].
  • Seite 120 Verwenden des Digitalkompasses Bewegen Sie die Kamera. Schwenken Sie die Kamera seitlich in einem Bogen von mindestens 180°. Schwenken Sie die Kamera nach oben und unten in einem Bogen von mindestens 180°. Drehen Sie die Kamera in einem Bogen von mindestens 180°. Die Kamera zeigt dabei immer in dieselbe Richtung.
  • Seite 121: Einstellen Der Kamerazeit Mit Gps

    Einstellen der Kamerazeit mit GPS Wenn der Empfänger an einer Kamera angebracht bzw. angeschlossen ist, die den Menüpunkt [GPS-Geräteeinstellungen] anzeigt, können Sie die Kamerazeit über GPS einstellen (außer EOS 7D). Bei der EOS-1D X wird die Kamerazeit hochpräzise mit einer Fehlertoleranz von ca. ±0,02 Sekunden gegenüber der UTC-Zeit eingestellt.
  • Seite 122: Wichtige Hinweise Zu Gps

    Wichtige Hinweise zu GPS Beachten Sie bei der Verwendung des Empfängers folgende Punkte: In bestimmten Ländern und Regionen ist die Verwendung von GPS eingeschränkt. Vergewissern Sie sich, dass Sie das GPS in Übereinstimmung mit den Gesetzen und Vorschriften Ihres Landes bzw.
  • Seite 123: Mitgelieferte Software

    Mitgelieferte Software Im folgenden Abschnitt finden Sie die Beschreibung und die Installationsanweisungen zu der Software, die sich auf der mitgelieferten Software-CD befindet. GPS Receiver Solution Disk Enthält die Software des Empfängers und die Bedienungsanleitung. Map Utility Mit dieser Software können Sie die Geodaten nutzen, die vom Empfänger aufgezeichnet wurden, und Aufnahmeorte, Aufnahmerichtungen und die mit dem Empfänger abgefahrene Reiseroute auf einer virtuellen Landkarte anzeigen.
  • Seite 124: Installieren Der Software

    Mitgelieferte Software Installieren der Software Führen Sie die folgenden Schritte aus, auch wenn bereits eine ältere Version der Software installiert ist. (Die frühere Version wird gegebenenfalls überschrieben.) Legen Sie die GPS Receiver Solution Disk in das Disc- Laufwerk des Computers ein. Doppelklicken Sie auf das CD-ROM-Symbol.
  • Seite 125 Mitgelieferte Software Kopieren und Anzeigen der PDF-Bedienungsanleitung Legen Sie die GPS Receiver Solution Disk in das Disc- Laufwerk des Computers ein. Doppelklicken Sie auf das CD-ROM-Symbol. Windows: Dieses Symbol wird unter [Computer] oder [Arbeitsplatz] angezeigt. Macintosh: Dieses Symbol wird auf dem Schreibtisch angezeigt. Doppelklicken Sie auf den Ordner [Manual], um ihn zu öffnen.
  • Seite 126: Verwendung Eines Halters (Separat Erhältlich)

    Verwendung eines Halters (separat erhältlich) Durch Anbringen des Zubehörhalters AB-E1 (separat erhältlich) können Sie den Empfänger zusammen mit einem externen oder eingebauten Blitz verwenden. Befestigen Sie die Kamera und den Empfänger gemäß Abbildung an dem Zubehörhalter. Richten Sie die Kamera während der Befestigung genau am Zubehörhalter aus.
  • Seite 127: Technische Daten

    82 g * ohne Batterie Betriebstemperatur 0°C bis +40°C Luftfeuchtigkeit max. 85 % Mitgelieferte Software ImageBrowser EX, Map Utility Alle in dieser Anleitung genannten Informationen basieren auf den Canon-Prüfnormen. Änderungen der technischen Daten und des äußeren Erscheinungsbilds des Empfängers sind vorbehalten.
  • Seite 128: Sicherheitshinweise

    Sicherheitshinweise Die folgenden Vorsichtsmaßnahmen dienen dazu, Verletzungen und Geräteschäden zu vermeiden. Machen Sie sich mit den Vorsichtsmaßnahmen vertraut, bevor Sie den Empfänger verwenden, um einen korrekten und sicheren Betrieb zu gewährleisten. Warnung Vermeiden von schweren Verletzungen und Tod Um Feuer, übermäßige Erwärmung, Auslaufen chemischer Flüssigkeiten und Explosionen zu vermeiden, befolgen Sie die nachfolgenden Sicherheitshinweise.
  • Seite 129: Vorsichtsmaßnahmen Bei Der Handhabung

    Schlags. Wenn das Gerät nicht ordnungsgemäß funktioniert, beschädigt ist oder repariert werden muss, wenden Sie sich an Ihren Händler oder an den Canon-Kundendienst Vorsichtsmaßnahmen bei der Handhabung Den Empfänger entsprechend den „Maßnahmen zur Vermeidung von Schäden“ (Kamerapflege) behandeln, die Sie in der...
  • Seite 130 Die Angaben zu Kameras und Zubehör in dieser Bedienungsanleitung entsprechen dem Stand vom Januar 2012. Informationen über die Kompatibilität mit den Kameras und dem Zubehör, das nach diesem Zeitpunkt auf den Markt gekommen ist, erhalten Sie bei dem nächstliegenden Canon-Kundendienst.
  • Seite 131 RICEVITORE GPS Italiano...
  • Seite 132: Prima Dell'uso

    Introduzione Il Ricevitore GPS GP-E2 è in grado di eseguire la geolocalizzazione delle fotografie e di registrare i viaggi. Utilizzando il software Map Utility fornito in dotazione, è possibile visualizzare i luoghi di scatto e gli itinerari percorsi. Il ricevitore può anche impostare l’ora della fotocamera tramite GPS.
  • Seite 133 Funzioni Geolocalizzazione delle immagini e aggiunta della direzione di scatto Questa funzione è supportata dalle fotocamere con la voce [Impostazioni dispositivo GPS] nel menu. Quando il ricevitore è fissato alla fotocamera, le immagini vengono geolocalizzate con l’aggiunta di informazioni sulla posizione* (latitudine, longitudine, altitudine, data e ora di scatto (UTC* Le posizioni di scatto delle immagini...
  • Seite 134 Funzioni Impostazione dell’ora della fotocamera Questa funzione è supportata dalle fotocamere con la voce [Impostazioni dispositivo GPS] nel menu, tranne il modello EOS 7D. L’ora della fotocamera può essere impostata usando i segnali GPS. Nel modello EOS-1D X viene effettuata una regolazione ad alta precisione, con un margine di errore di circa ±0,02 secondi rispetto all’ora UTC, mentre nelle altre fotocamere il margine di errore è...
  • Seite 135: Contenuto Della Confezione

    Contenuto della confezione GP-E2 Custodia di protezione Custodia di trasporto Cavi di connessione Circa 25 cm Circa 1,5 m GPS Receiver Solution Disk Manuale di istruzioni Scheda (Software e manuali di (il presente manuale) normativa istruzioni) Custodie di protezione e di trasporto Per evitare i graffi, prima di utilizzare la custodia di protezione, inserire il ricevitore nella custodia di trasporto.
  • Seite 136 Indice Introduzione..................2 Funzioni.................... 3 Contenuto della confezione.............. 5 Convenzioni utilizzate in questo manuale ........7 Nomenclatura ................... 8 Inserimento della batteria ..............9 Montaggio e smontaggio del ricevitore........... 10 Accensione del ricevitore ............... 11 Acquisizione del segnale GPS ............12 Geolocalizzazione delle immagini al momento dello scatto ...
  • Seite 137: Convenzioni Utilizzate In Questo Manuale

    Convenzioni utilizzate in questo manuale Significato dei simboli : Avvertenza che indica le operazioni da effettuare per evitare problemi di scatto. : Informazioni aggiuntive. (pag. **) : Numeri delle pagine di riferimento per maggiori informazioni. Le icone e i simboli usati nel manuale per indicare i comandi e le impostazioni del ricevitore corrispondono a quelli presenti sulla fotocamera e sul ricevitore.
  • Seite 138: Nomenclatura

    Nomenclatura Connettore <C> Perno di bloccaggio piede di Contatti montaggio Spia di acquisizione segnale <ON>: Interruttore di accensione/ <LOG>: Interruttore di logging Spia batteria Coperchio vano batteria Leva di bloccaggio piede di montaggio Pulsante di rilascio...
  • Seite 139: Inserimento Della Batteria

    Con le impostazioni predefinite e una batteria alcalina AA/LR6 nuova, il ricevitore può essere utilizzato per circa 39 ore (in base agli standard di prova Canon). La durata della batteria varia in funzione dell’intervallo di posizionamento e delle condizioni del segnale GPS (pag. 19).
  • Seite 140: Montaggio E Smontaggio Del Ricevitore

    Spegnere sempre il ricevitore prima di montarlo o smontarlo. A seconda del modello della fotocamera, accendendo/spegnendo il GP-E2 o collegando/scollegando il cavo di interfaccia durante lo scatto Live View o la ripresa di un filmato, lo scatto Live View o la ripresa del filmato potrebbero venire interrotti.
  • Seite 141: Accensione Del Ricevitore

    Accensione del ricevitore Controllo del livello della batteria Controllare il livello della batteria sulla spia <BATT.>. Lampeggio lento : Livello OK Lampeggio rapido: Batteria quasi scarica Spento : Sostituire la batteria Posizione <ON> Il ricevitore funziona in questa posizione solamente con fotocamere EOS DIGITAL con la voce [Impostazioni dispositivo GPS] nel menu.
  • Seite 142: Acquisizione Del Segnale Gps

    Acquisizione del segnale GPS Per acquisire il segnale GPS, portare il ricevitore all’esterno, a cielo aperto, e puntarlo verso l’alto. Non tenere le mani o altri oggetti sopra il ricevitore. Per avviare l’acquisizione automatica del segnale GPS, portare l’interruttore di accensione in posizione <ON>...
  • Seite 143 Acquisizione del segnale GPS Luoghi con scarsa copertura GPS Le informazioni sulla posizione potrebbero non venire registrate od essere imprecise dove la copertura GPS è scarsa, quali i luoghi seguenti. Interni, sottosuolo, vicino ad edifici oppure in valli, gallerie o foreste Vicino a linee ad alta tensione o telefoni mobili operanti nella banda di 1,5 GHz Quando il ricevitore è...
  • Seite 144 Acquisizione del segnale GPS Visualizzazione delle informazioni GPS Quando il ricevitore è montato o collegato a una fotocamera con la voce [Impostazioni dispositivo GPS] nel menu, per controllare le informazioni GPS, procedere come segue. Selezionare [Impostazioni dispositivo GPS]. Nel modello EOS-1D X e negli altri modelli che visualizzano la seguente schermata, impostare [Dispositivo GPS] su [Attiva], quindi selezionare...
  • Seite 145: Geolocalizzazione Delle Immagini Al Momento Dello Scatto

    Geolocalizzazione delle immagini al momento dello scatto Quando il ricevitore è montato o collegato a una fotocamera con la voce [Impostazioni dispositivo GPS] nel menu, la geolocalizzazione delle immagini viene eseguito al momento dello scatto. Con le fotocamere diverse dai modelli EOS 7D ed EOS REBEL T5/EOS 1200D, è...
  • Seite 146: Logging Di Un Viaggio

    Logging di un viaggio Portando l’interruttore di accensione in posizione <LOG>, le informazioni sulla posizione vengono registrate automaticamente nel ricevitore stesso nel corso del viaggio (non è necessario collegare il ricevitore alla fotocamera). Le informazioni sulla posizione registrate possono essere visualizzate su una mappa virtuale.
  • Seite 147 Logging di un viaggio Registri delle informazioni sulla posizione Le informazioni sulla posizione vengono registrate dal ricevitore a intervalli regolari nel corso del viaggio, come illustrato nella tabella degli intervalli di posizionamento. I registri giornalieri (pag. 24) vengono memorizzati nel ricevitore stesso. Il numero di giorni per cui è...
  • Seite 148: Impostazione Dell'intervallo Di Posizionamento

    Impostazione dell’intervallo di posizionamento Quando il ricevitore è montato o collegato a una fotocamera con la voce [Impostazioni dispositivo GPS] nel menu, è possibile specificare l’intervallo di posizionamento. Intervalli di posizionamento più brevi forniscono informazioni più precise sulla posizione delle immagini. Questo tuttavia comporta un maggiore consumo della batteria.
  • Seite 149 Impostazione dell’intervallo di posizionamento Durata stimata della batteria, per intervallo di posizionamento Tempi di Tempi di Durata batteria Durata batteria aggiornamento aggiornamento (ca.) (ca.) posizione posizione Ogni secondo 10 ore Ogni 30 sec. 39 ore Ogni 5 sec. 27 ore Ogni minuto 54 ore Ogni 10 sec.
  • Seite 150: Uso Della Bussola Digitale

    Uso della bussola digitale Quando il ricevitore è montato o collegato a una fotocamera con la voce [Impostazioni dispositivo GPS] nel menu o montato su una staffa (pag. 28), alle immagini viene aggiunta la direzione in cui è rivolto il ricevitore (tranne i modelli EOS 7D ed EOS REBEL T5/EOS 1200D). Selezionare [Impostazioni dispositivo GPS].
  • Seite 151 Uso della bussola digitale Taratura della bussola digitale Tarare la bussola digitale nella località di ripresa. Tarare la bussola anche se la direzione indicata dalla bussola sembra essere incorretta. Selezionare [Impostazioni dispositivo GPS]. Nel modello EOS-1D X e negli altri modelli che visualizzano la seguente schermata, impostare [Dispositivo GPS] su [Attiva], quindi selezionare...
  • Seite 152 Uso della bussola digitale Muovere la fotocamera. Fare oscillare la fotocamera lateralmente compiendo un arco di almeno 180°. Fare oscillare la fotocamera in alto e in basso compiendo un arco di almeno 180°. Ruotare la fotocamera compiendo un arco di almeno 180°, tenendola sempre rivolta nella stessa direzione.
  • Seite 153: Impostazione Dell'ora Della Fotocamera Tramite Gps

    Impostazione dell’ora della fotocamera tramite GPS Quando il ricevitore è montato o collegato a una fotocamera con la voce [Impostazioni dispositivo GPS] nel menu, è possibile impostare l’ora tramite GPS (tranne il modello EOS 7D). Nel modello EOS-1D X viene effettuata una regolazione ad alta precisione, con un margine di errore di circa ±0,02 secondi rispetto all’ora UTC, mentre nelle altre fotocamere il margine di errore è...
  • Seite 154: Precauzioni Per L'uso Del Sistema Gps

    Precauzioni per l’uso del sistema GPS Durante l’uso del ricevitore, tenere a mente quanto segue. In alcuni Paesi e regioni, l’uso del GPS potrebbe essere soggetto a limitazioni. Assicurarsi pertanto di utilizzare il GPS in conformità con le leggi e normative del proprio Paese o regione. Prestare particolare attenzione quando si utilizza il GPS al di fuori del proprio Paese di residenza.
  • Seite 155: Software Fornito

    Software fornito Di seguito è descritto il software contenuto nel disco fornito, con le relative istruzioni di installazione. GPS Receiver Solution Disk Include il software per il ricevitore e il manuale di istruzioni. Map Utility Questo software utilizza le informazioni sulla posizione registrate dal ricevitore per visualizzare su una mappa virtuale le posizioni di scatto, le direzioni di scatto e i viaggi compiuti.
  • Seite 156: Installazione Del Software

    Software fornito Installazione del software Seguire questi passaggi anche se è già installata una versione precedente del software (la versione precedente verrà sovrascritta). Inserire il disco GPS Receiver Solution Disk nel computer. Fare doppio clic sull’icona del CD-ROM. Windows: L’icona è visualizzata in [Computer] o [Risorse del computer].
  • Seite 157 Software fornito Copia e visualizzazione del Manuale di istruzioni in formato PDF Inserire il disco GPS Receiver Solution Disk nel computer. Fare doppio clic sull’icona del CD-ROM. Windows: L’icona è visualizzata in [Computer] o [Risorse del computer]. Macintosh: L’icona è visualizzata sul desktop. Fare doppio clic sulla cartella [Manual] per aprirla.
  • Seite 158: Uso Di Una Staffa (Venduta Separatamente)

    Uso di una staffa (venduta separatamente) Il montaggio della Staffa Accessori AB-E1 (venduta separatamente) consente di utilizzare contemporaneamente il ricevitore e un flash esterno o il flash incorporato. Montare la fotocamera e il ricevitore sulla staffa come illustrato. Durante il montaggio, mantenere la fotocamera allineata con la staffa. Un disallineamento anche lieve impedisce la registrazione precisa della direzione.
  • Seite 159: Caratteristiche Tecniche

    Umidità di funzionamento 85% o inferiore Software fornito ImageBrowser EX, Map Utility Tutte le informazioni contenute in questo manuale si basano sugli standard di prova Canon. Le caratteristiche tecniche e l’aspetto esterno del ricevitore sono soggetti a modifica senza preavviso.
  • Seite 160: Precauzioni Per La Sicurezza

    Precauzioni per la sicurezza Le precauzioni che seguono sono destinate ad evitare lesioni a se stessi e agli altri, nonché danni alle apparecchiature. Per un uso corretto e sicuro, acquisire familiarità con le precauzioni prima di usare il ricevitore. Avvertenza Per evitare gravi lesioni o la morte Al fine di evitare incendi, surriscaldamento, perdite di sostanze chimiche o esplosioni, osservare le seguenti indicazioni per la sicurezza.
  • Seite 161 Ciò comporta il rischio di incendio o di scosse elettriche. Se il prodotto è guasto, si danneggia o richiede una riparazione, contattare il rivenditore o un Centro di assistenza Canon. Precauzioni d’uso Utilizzare il ricevitore come specificato nella sezione “Precauzioni per l’uso: Manutenzione della fotocamera”...
  • Seite 162 Le fotocamere e gli accessori a cui si fa riferimento nel presente libretto di istruzioni sono aggiornati al gennaio 2012. Per informazioni sulla compatibilità con le fotocamere e gli accessori introdotti sul mercato successivamente a tale data, contattare il Centro di assistenza Canon più vicino.
  • Seite 163 RECEPTOR GPS Español...
  • Seite 164 Introducción El Receptor GPS GP-E2 puede etiquetar geográficamente las fotos y registrar la ruta que recorra. Puede utilizar el software que se suministra, Map Utility, para ver dónde hizo las fotos y la ruta que recorrió. El receptor también puede ajustar la hora de la cámara mediante GPS.
  • Seite 165 Funciones Etiquetado geográfico de imágenes y adición de la dirección de la toma Compatible con las cámaras que muestren [Ajustes de dispositivo GPS] en el menú. Las fotos tomadas cuando el receptor está conectado a la cámara se etiquetan geográficamente y a las imágenes se les añade información de ubicación* (latitud, longitud, elevación y hora de toma (UTC*...
  • Seite 166 Funciones Ajuste de la hora de la cámara Compatible con las cámaras que muestren [Ajustes de dispositivo GPS] en el menú, excepto la EOS 7D. Se puede ajustar la hora de la cámara utilizando señales GPS. En la EOS-1D X, se realiza un ajuste de alta precisión con un margen de error de aproximadamente ±0,02 segundos respecto a la hora UTC;...
  • Seite 167: Cables De Conexión

    Lista de comprobación de artículos GP-E2 Estuche de almacenamiento Estuche de transporte Cables de conexión Aprox. 25 cm / 9,8 pulg. Aprox. 1,5 m / 4,9 pulg. Disco GPS Receiver Solution Disk Manual de Folleto sobre (Software y manuales de...
  • Seite 168 Contenido Introducción..................2 Funciones..................3 Lista de comprobación de artículos..........5 Convenciones utilizadas en este manual ......... 7 Nomenclatura ................... 8 Inserción de la pila ................9 Montaje y desmontaje del receptor ..........10 Encendido del receptor ..............11 Adquisición de señales GPS ............12 Geoetiquetado de imágenes mientras se dispara......
  • Seite 169: Convenciones Utilizadas En Este Manual

    Convenciones utilizadas en este manual Significado de los símbolos : Advertencia para evitar problemas al fotografiar. : Información complementaria. (p. **) : Números de páginas de referencia para obtener más información. Los iconos y las marcas que indican los controles del receptor y los ajustes utilizados en el manual corresponden a los iconos y las marcas de la cámara y el receptor.
  • Seite 170: Nomenclatura

    Nomenclatura Terminal <C> Clavija de bloqueo del pie de montaje Contactos Indicador de adquisición de señal <ON>: Interrupción de alimentación/ <LOG>: Interruptor de registro Indicador de la pila Tapa del compartimiento de la pila Palanca de bloqueo del pie de montaje Botón de liberación...
  • Seite 171: Inserción De La Pila

    El receptor puede utilizarse durante unas 39 horas con los ajustes predeterminados con una pila alcalina AA/LR6 nueva (según los métodos de comprobación estándar de Canon). La duración de la pila varía en función del intervalo de registro de posición para la información de ubicación, así...
  • Seite 172: Montaje Y Desmontaje Del Receptor

    No olvide nunca apagar el receptor antes de montarlo o desmontarlo. Según el modelo de cámara, si apaga o enciende el GP-E2, o conecta o desconecta el cable de interfaz durante el disparo con Visión en Directo o la grabación de vídeo, es posible que el disparo con Visión en Directo o la grabación de vídeo se detengan.
  • Seite 173: Encendido Del Receptor

    Encendido del receptor Comprobación del nivel de la pila Compruebe el nivel de la pila en el indicador <BATT.>. Parpadeo lento : nivel correcto Parpadeo rápido : queda poca energía Apagado : cambie la pila Posición <ON> El receptor funciona en esta posición sólo con las cámaras EOS DIGITAL que muestran [Ajustes de dispositivo GPS] en el menú.
  • Seite 174: Adquisición De Señales Gps

    Adquisición de señales GPS Para adquirir señales GPS, lleve el receptor al exterior donde el cielo esté a la vista y apunte hacia arriba. No ponga las manos ni otros objetos encima del receptor. Sitúe el interruptor de alimentación en <ON>...
  • Seite 175 Adquisición de señales GPS Lugares con mala cobertura de GPS Es posible que la información de ubicación no se registre o que se registre información inexacta cuando la cobertura de la señal GPS sea mala, tal como en los lugares siguientes. Interiores, bajo tierra, cerca de edificios o en valles, en túneles o en bosques Cerca de líneas eléctricas de alta tensión o de teléfonos móviles que...
  • Seite 176 Adquisición de señales GPS Visualización de información GPS Compruebe la información GPS de la manera siguiente cuando el receptor esté montado o conectado en una cámara que muestre [Ajustes de dispositivo GPS] en el menú. Seleccione [Ajustes de dispositivo GPS]. En la EOS-1D X y otros modelos que muestren la pantalla siguiente, ajuste [Dispositivo GPS] en [Activar] y, a...
  • Seite 177: Geoetiquetado De Imágenes Mientras Se Dispara

    Geoetiquetado de imágenes mientras se dispara Cuando el receptor se monta o se conecta a una cámara que muestra el elemento de menú [Ajustes de dispositivo GPS], las imágenes se etiquetan geográficamente al tomarlas. En cualquier cámara excepto la EOS 7D y la EOS REBEL T5/EOS 1200D, sólo tiene que disparar con el receptor conectado a la cámara.
  • Seite 178: Registro De La Ruta Recorrida

    Registro de la ruta recorrida Al situar el interruptor de alimentación en <LOG> se registrará automáticamente la información de ubicación a lo largo de la ruta recorrida en el propio receptor. (No es necesario conectar el receptor a la cámara.) La información de ubicación registrada se puede ver en un mapa virtual.
  • Seite 179 Registro de la ruta recorrida Registros de información de ubicación La información de ubicación se graba a intervalos regulares junto con la ruta recorrida con el receptor, como se muestra en la tabla de intervalos de registro de posición. Los registros diarios (p. 24) se guardan en el propio receptor.
  • Seite 180: Ajuste Del Intervalo De Registro De Posición

    Ajuste del intervalo de registro de posición Puede especificar el intervalo de registro de posición cuando el receptor esté montado o conectado en una cámara que muestre el elemento de menú [Ajustes de dispositivo GPS]. Los intervalos de registro de posición más cortos generan información de ubicación más precisa para las imágenes.
  • Seite 181 Ajuste del intervalo de registro de posición Duración estimada de la pila, por intervalo de registro de posición Tiempos de Tiempos de Duración de la pila Duración de la pila actualización de actualización de (aprox.) (aprox.) posición posición Cada segundo 10 horas Cada 30 seg.
  • Seite 182: Uso De La Brújula Digital

    Uso de la brújula digital Cuando el receptor esté montado o conectado en una cámara que muestre [Ajustes de dispositivo GPS] en el menú o esté montado en un soporte (p. 28), las imágenes se etiquetarán con la dirección hacia la que esté orientado el receptor (excepto en la EOS 7D o la EOS REBEL T5/EOS 1200D).
  • Seite 183 Uso de la brújula digital Calibración de la brújula digital Calibre la brújula digital en la ubicación de la toma. Calibre también la brújula si la dirección que se muestra al disparar parece incorrecta. Seleccione [Ajustes de dispositivo GPS]. En la EOS-1D X y otros modelos que muestren la pantalla siguiente, ajuste [Dispositivo GPS] en [Activar] y, a continuación, seleccione [Ajustes de...
  • Seite 184 Uso de la brújula digital Mueva la cámara. Haga oscilar lateralmente la cámara en un arco de al menos 180°. Haga oscilar la cámara arriba y abajo en un arco de al menos 180°. Haga girar la cámara en un arco de al menos 180°...
  • Seite 185: Ajuste De La Hora Desde El Gps De La Cámara

    Ajuste de la hora desde el GPS de la cámara Puede ajustar la hora desde el GPS cuando el receptor esté montado o conectado en una cámara que muestre el elemento de menú [Ajustes de dispositivo GPS] (excepto en la EOS 7D). La EOS-1D X realiza un ajuste de alta precisión con un margen de error de aproximadamente ±0,02 segundos respecto a la hora UTC.
  • Seite 186: Precauciones Con El Gps

    Precauciones con el GPS Tenga en cuenta lo siguiente cuando utilice el receptor. En determinados países y regiones, es posible que el uso del GPS esté restringido. En consecuencia, debe asegurarse de utilizar el GPS de acuerdo con las leyes y normativas de su país o región. Tenga especial cuidado cuando viaje fuera de su país.
  • Seite 187: Software Suministrado

    Software suministrado A continuación se describe el software del disco de soluciones que se suministra, con instrucciones para la instalación. Disco GPS Receiver Solution Disk Incluye el software del receptor y el manual de instrucciones. Map Utility Este software utiliza la información de ubicación registrada por el receptor para mostrar ubicaciones de disparo, direcciones de disparo y rutas recorridas con el receptor en un mapa virtual.
  • Seite 188: Instalación Del Software

    Software suministrado Instalación del software Siga estos pasos aunque ya esté instalada una versión más antigua del software. (La versión anterior se sobrescribirá, si es necesario.) Inserte el disco GPS Receiver Solution Disk en el ordenador. Haga doble clic en el icono de CD-ROM. Windows: este icono se muestra en [Equipo] o [Mi PC].
  • Seite 189 Software suministrado Copia y visualización del manual de instrucciones en formato PDF Inserte el disco GPS Receiver Solution Disk en el ordenador. Haga doble clic en el icono de CD-ROM. Windows: este icono se muestra en [Equipo] o [Mi PC]. Macintosh: este icono se muestra en el escritorio.
  • Seite 190: Uso De Un Soporte (Se Vende Por Separado)

    Uso de un soporte (se vende por separado) Puede montar el Soporte para accesorios AB-E1 (se vende por separado) para utilizar el receptor y un flash externo o integrado al mismo tiempo. Monte la cámara y el receptor en el soporte como se muestra.
  • Seite 191: Especificaciones

    Humedad de funcionamiento 85% como máximo Software suministrado ImageBrowser EX, Map Utility Toda la información de este manual se basa en los métodos de comprobación estándar de Canon. Las especificaciones y la apariencia del receptor pueden cambiar sin previo aviso.
  • Seite 192: Precauciones De Seguridad

    Precauciones de seguridad El propósito de las siguientes precauciones es evitarle daños a usted y a terceros, así como al equipo. Familiarícese con las precauciones antes de usar el receptor para garantizar un uso correcto y seguro. Advertencia Prevención de lesiones graves y riesgos para la vida Siga estas directrices de seguridad para evitar incendios, calentamiento excesivo, fugas de productos químicos y explosiones: •...
  • Seite 193 Existe riesgo de incendio o descarga eléctrica. Si la unidad se avería, se daña o es necesario repararla, póngase en contacto con el distribuidor o con el centro de asistencia de Canon. Precauciones durante la manipulación Maneje el receptor de acuerdo con las “Precauciones de manejo:...
  • Seite 194 Las cámaras y accesorios a los que se hace referencia en estas instrucciones están actualizados a fecha de enero de 2012. Si desea información sobre la compatibilidad con las cámaras y accesorios comercializados con posterioridad a esta fecha, póngase en contacto con el centro de asistencia de Canon más próximo.
  • Seite 195 GPS-ONTVANGER Nederlands...
  • Seite 196 [Instellingen GPS-systeem] niet ziet op uw EOS 5D Mark III- of EOS 7D-camera. De menuoptie verschijnt nadat u de firmware-update hebt uitgevoerd. Neem voor meer informatie contact op met uw dealer of het Canon Service Center.
  • Seite 197 Kenmerken Geotags en de opnamerichting toevoegen aan beelden Ondersteund door camera's met de optie [Instellingen GPS-systeem] in het menu. Opnamen die u maakt als de ontvanger aan de camera is bevestigd, worden voorzien van een geotag, dat wil zeggen, er wordt aan het beeld informatie over de locatie* (breedtegraad, lengtegraad, hoogte en opnametijd (UTC*...
  • Seite 198 Kenmerken De cameratijd instellen Ondersteund door camera's met de optie [Instellingen GPS- systeem] in het menu, behalve de EOS 7D. U kunt de cameratijd instellen via GPS-signalen. Op de EOS-1D X wordt de tijd uiterst nauwkeurig ingesteld, met een foutmarge van ongeveer ±0,02 seconden ten opzichte van de UTC-tijd.
  • Seite 199 Controlelijst GP-E2 Opbergzakje Draaghoesje Verbindingskabels Ongeveer 25 cm Ongeveer 1,5 m GPS Receiver Solution Disk Instructiehandleiding Brochure met (software en (deze handleiding) voorschriften instructiehandleidingen) Opbergzakje en draaghoesje Plaats de ontvanger eerst in het draaghoesje en vervolgens in het opbergzakje om krassen te voorkomen. Het opbergzakje biedt ook plaats aan de verbindingskabels.
  • Seite 200 Inhoud Inleiding .................... 2 Kenmerken ..................3 Controlelijst..................5 Symbolen in deze handleiding ............7 Onderdelen..................8 De batterij plaatsen ................9 De ontvanger bevestigen en loskoppelen ........10 De ontvanger inschakelen.............. 11 GPS-signalen ontvangen ............... 12 Beelden tijdens de opname voorzien van een geotag ....15 De afgelegde route vastleggen in een logboek ......
  • Seite 201: Symbolen In Deze Handleiding

    Symbolen in deze handleiding Betekenis van symbolen : Waarschuwing voor opnameproblemen. : Aanvullende informatie. (p. **) : De pagina waarop u meer informatie kunt vinden. De pictogrammen en markeringen die in deze handleiding verwijzen naar de knoppen en instellingen van de ontvanger, komen overeen met de pictogrammen en markeringen op de camera en de ontvanger.
  • Seite 202: Onderdelen

    Onderdelen <C>- aansluitpunt Borgstift bevestigingsvoet Contactpunten Signaallampje <ON>: Aan-/uitschakelaar <LOG>: Logmodusschakelaar Batterijlampje Deksel van batterij- compartiment Borgknop bevestigingsvoet Ontgrendelingsknop...
  • Seite 203: De Batterij Plaatsen

    Met een nieuwe AA-/LR6-batterij en standaardinstellingen kunt u de ontvanger ongeveer 39 uur gebruiken (gebaseerd op testresultaten van Canon). De levensduur van de batterij is afhankelijk van de frequentie waarmee locatiegegevens worden bijgewerkt en van de GPS- signaalsterkte (p. 19).
  • Seite 204: De Ontvanger Bevestigen En Loskoppelen

    Zorg er altijd voor dat u de ontvanger uitschakelt voordat u deze bevestigt of loskoppelt. Als u tijdens Live view- of movie-opnamen de GP-E2 in-/uitschakelt of de interfacekabel aansluit/loskoppelt, worden de Live view- of movie- opnamen afhankelijk van het cameramodel mogelijk gestopt.
  • Seite 205: De Ontvanger Inschakelen

    De ontvanger inschakelen De batterijlading controleren Controleer de lading van de batterij via het <BATT.>-lampje. Langzaam knipperend: Niveau OK Snel knipperend: Batterij bijna leeg : Vervang batterij <ON>-positie De ontvanger werkt als de schakelaar in de positie <ON> staat en het menu van de EOS DIGITAL-camera de optie [Instellingen GPS-systeem] bevat.
  • Seite 206: Gps-Signalen Ontvangen

    GPS-signalen ontvangen Ga voor de ontvangst van GPS-signalen met de ontvanger naar buiten en zoek een plek waar u onbelemmerd zicht hebt op de lucht. Richt de ontvanger omhoog. Zorg ervoor dat u geen hand of ander voorwerp op de ontvanger legt. Zet de aan-/uitschakelaar op <ON>...
  • Seite 207 GPS-signalen ontvangen Locaties met slechte GPS-dekking Locatiegegevens worden mogelijk niet of onjuist vastgelegd op plekken waar de GPS-signaaldekking slecht is, bijvoorbeeld: Binnen, onder de grond, nabij gebouwen of in dalen, tunnels of bossen In de buurt van hoogspanningsdraden of mobiele telefoons die de 1,5- GHz band gebruiken Als de ontvanger zich in een tas of koffer bevindt Als u door verschillende omgevingen reist...
  • Seite 208 GPS-signalen ontvangen GPS-gegevens weergeven Als de ontvanger is bevestigd of aangesloten op een camera die beschikt over de optie [Instellingen GPS-systeem] in het menu, bekijkt u de GPS-gegevens als volgt. Selecteer [Instellingen GPS- systeem]. Stel op de EOS-1D X en andere modellen waarop u het volgende scherm ziet, de optie [GPS-systeem] in op [Inschakelen] en selecteer vervolgens...
  • Seite 209: Beelden Tijdens De Opname Voorzien Van Een Geotag

    Beelden tijdens de opname voorzien van een geotag Als de ontvanger is bevestigd of aangesloten op een camera die beschikt over de optie [Instellingen GPS-systeem] in het menu, worden de beelden tijdens de opname voorzien van geotags. U hoeft alleen maar opnamen te maken terwijl de ontvanger is aangesloten op de camera (behalve de EOS 7D en de EOS REBEL T5/...
  • Seite 210: De Afgelegde Route Vastleggen In Een Logboek

    De afgelegde route vastleggen in een logboek Als u de aan-/uitschakelaar op <LOG> zet, worden locatiegegevens op de afgelegde route automatisch in een logboek op de ontvanger zelf vastgelegd. (U hoeft hiervoor de ontvanger niet aan te sluiten op de camera.) U kunt de vastgelegde locatiegegevens bekijken op een virtuele kaart.
  • Seite 211 De afgelegde route vastleggen in een logboek Logboeken met locatiegegevens Gegevens van locaties langs de afgelegde route worden met regelmatige tussenpozen vastgelegd op de ontvanger. Zie onderstaande tabel. Er wordt een dagelijks logboek (p. 24) op de ontvanger zelf opgeslagen. Het aantal dagen waarvoor u logboeken kunt opslaan, is afhankelijk van het positioneringsinterval dat u opgeeft bij [Timing positie-update] (p.
  • Seite 212: Het Positioneringsinterval Instellen

    Het positioneringsinterval instellen U kunt het positioneringsinterval opgeven als de ontvanger is bevestigd of aangesloten op een camera die beschikt over de optie [Instellingen GPS-systeem] in het menu. Hoe korter het interval, hoe nauwkeuriger de locatiegegevens voor de beelden. De batterij raakt dan wel sneller leeg.
  • Seite 213 Het positioneringsinterval instellen Levensduur batterij per positioneringsinterval Timing positie- Batterijlevensduur Timing positie- Batterijlevensduur update (ong.) update (ong.) Elke seconde 10 uur Elke 30 sec. 39 uur Elke 5 sec. 27 uur Elke minuut 54 uur Elke 10 sec. 37 uur Elke 2 min.
  • Seite 214: Het Digitale Kompas Gebruiken

    Het digitale kompas gebruiken Als de ontvanger is bevestigd of aangesloten op een camera die beschikt over de optie [Instellingen GPS-systeem] in het menu, of is bevestigd op een beugel (p. 28), worden beelden ook voorzien van informatie over de richting van de ontvanger (behalve bij de EOS 7D of de EOS REBEL T5/EOS 1200D).
  • Seite 215 Het digitale kompas gebruiken Het digitale kompas ijken IJk het digitale kompas op de opnamelocatie. IJk het kompas ook als u denkt dat de richting die tijdens de opname wordt weergegeven, onjuist is. Selecteer [Instellingen GPS- systeem]. Stel op de EOS-1D X en andere modellen waarop u het volgende scherm ziet, de optie [GPS-systeem] in op [Inschakelen] en selecteer vervolgens...
  • Seite 216 Het digitale kompas gebruiken Beweeg de camera. Beweeg de camera in een zijwaartse boog van minimaal 180°. Beweeg de camera omhoog en omlaag in een boog van minimaal 180°. Draai de camera in een boog van minimaal 180° zonder de richting te wijzigen.
  • Seite 217: De Cameratijd Instellen Via Gps

    De cameratijd instellen via GPS U kunt de tijd via GPS instellen als de ontvanger is bevestigd of aangesloten op een camera die beschikt over de optie [Instellingen GPS-systeem] in het menu (behalve bij de EOS 7D). Op de EOS-1D X wordt de tijd uiterst nauwkeurig ingesteld, met een foutmarge van ongeveer ±0,02 seconden ten opzichte van de UTC-tijd.
  • Seite 218: Gps-Voorzorgsmaatregelen

    GPS-voorzorgsmaatregelen Let bij gebruik van de ontvanger op het volgende. In bepaalde landen en regio's is GPS-gebruik mogelijk niet toegestaan. Gebruik GPS daarom altijd conform de wetten en voorschriften van uw land of regio. Wees met name voorzichtig als u GPS in het buitenland gebruikt.
  • Seite 219: Meegeleverde Software

    Meegeleverde software Hierna vindt u een beschrijving van de software op de meegeleverde Solution Disk en de installatie-instructies. GPS Receiver Solution Disk Bevat software voor de ontvanger en de instructiehandleiding Map Utility Dit programma gebruikt locatiegegevens die op de ontvanger zijn vastgelegd om opnamelocaties, opnamerichtingen en met de ontvanger afgelegde routes weer te geven op een virtuele kaart.
  • Seite 220: De Software Installeren

    Meegeleverde software De software installeren Volg onderstaande stappen, zelfs als er al een oudere versie van de software is geïnstalleerd. (De vorige versie wordt in dat geval overschreven.) Plaats de GPS Receiver Solution Disk in de computer. Dubbelklik op het pictogram van de cd-rom. Windows: U vindt dit pictogram in [Computer] of [Deze computer].
  • Seite 221 Meegeleverde software De instructiehandleiding (PDF) kopiëren en weergeven Plaats de GPS Receiver Solution Disk in de computer. Dubbelklik op het pictogram van de cd-rom. Windows: U vindt dit pictogram in [Computer] of [Deze computer]. Macintosh: U vindt dit pictogram op het bureaublad. Dubbelklik op de map [Manual (Handleiding)] om deze te openen.
  • Seite 222: Een Beugel Gebruiken (Apart Verkrijgbaar)

    Een beugel gebruiken (apart verkrijgbaar) Met de accessoirebeugel AB-E1 (apart verkrijgbaar) kunt u de ontvanger in combinatie met een externe of ingebouwde flitser gebruiken. Bevestig de camera en ontvanger op de beugel (zie afbeelding). Zorg ervoor dat de camera is uitgelijnd met de beugel tijdens de bevestiging.
  • Seite 223: Technische Gegevens

    * Exclusief batterij Bedrijfstemperatuur 0°C tot +40°C Bedrijfsluchtvochtigheid 85% of minder Meegeleverde software ImageBrowser EX, Map Utility Alle informatie in deze handleiding is gebaseerd op testresultaten van Canon. De technische gegevens en het uiterlijk van de ontvanger kunnen zonder kennisgeving worden gewijzigd.
  • Seite 224: Voorzorgsmaatregelen

    Voorzorgsmaatregelen Houd u aan de volgende voorzorgsmaatregelen om letsel bij u en anderen en schade aan de apparatuur te voorkomen. Voor een correcte en veilige bediening van de ontvanger raden we u aan de voorzorgsmaatregelen goed door te lezen voordat u de ontvanger gebruikt.
  • Seite 225 Hierdoor voorkomt u brand of een elektrische schok. Neem contact op met uw dealer of het Canon Service Center als de eenheid niet naar behoren functioneert, beschadigd is of moet worden gerepareerd.
  • Seite 226 De camera's en accessoires die worden genoemd in deze instructiehandleiding, zijn actueel vanaf januari 2012. Voor meer informatie over de compatibiliteit met de camera en accessoires die na deze datum op de markt zijn verschenen, kunt u contact opnemen met het dichtstbijzijnde Canon Service Center.
  • Seite 227 ПPИHИMAЮЩEE УСTPOЙСTBO GPS Русский...
  • Seite 228: Перед Началом Использования

    Введение Принимающее устройство GPS GP-E2 (приемник) позволяет добавлять к снимкам информацию географической привязки и записывать маршрут передвижения. С помощью поставляемого программного обеспечения Map Utility места, где производилась съемка, и пройденный маршрут можно просматривать на карте. Кроме того, приемник позволяет устанавливать...
  • Seite 229 Функции Географическая привязка изображений и регистрация направления съемки Поддерживается фотоаппаратами, в меню которых присутствует пункт [Настройки устройства GPS]. Для снимков, полученных когда приемник установлен на фотоаппарат, выполняется географическая привязка — к изображениям добавляется информация о местоположении* (широта, долгота, высота и время съемки (UTC* Местоположения...
  • Seite 230 Функции Установка времени фотоаппарата Поддерживается фотоаппаратами, в меню которых присутствует пункт [Настройки устройства GPS], за исключением модели EOS 7D. Время в фотоаппарате можно установить по сигналам времени GPS. В модели EOS-1D X выполняется высокоточная корректировка времени с точностью примерно ±0,02 секунды относительно UTC, в то время как в других...
  • Seite 231: Комплект Поставки

    Комплект поставки GP-E2 Футляр для Футляр для хранения переноски Соединительные кабели Примерно 25 см Примерно 1,5 м GPS Receiver Solution Disk Инструкция по Брошюра с (Программное обеспечение и эксплуатации нормативной инструкции по эксплуатации) (настоящая инструкция) информацией Футляры для хранения и переноски...
  • Seite 232 Содержание Введение ..................2 Функции ................... 3 Комплект поставки................5 Обозначения, используемые в данной инструкции ..... 7 Основные элементы............... 8 Установка элемента питания............9 Установка и снятие приемника............ 10 Включение приемника..............11 Захват сигналов GPS ..............12 Географическая привязка изображений во время съемки ..15 Регистрация...
  • Seite 233: Обозначения, Используемые В Данной Инструкции

    Обозначения, используемые в данной инструкции Описание условных обозначений : Предупреждение, направленное на предотвращение проблем при съемке. : Дополнительная информация. (стр. **): Номера страниц с дополнительной информацией. Значки и обозначения органов управления и настроек приемника, используемые в настоящей инструкции, соответствуют значкам и обозначениям...
  • Seite 234: Основные Элементы

    Основные элементы Гнездо <C> Фиксатор лапы крепления Контакты Индикатор приема сигналов <ON>: Переключатель питания/ <LOG>: Переключатель регистрации Индикатор элемента питания Крышка отсека элемента Рычажок фиксатора питания лапы крепления Кнопка освобождения фиксатора...
  • Seite 235: Установка Элемента Питания

    С новым щелочным элементом питания типоразмера AA/LR6 и настройками по умолчанию приемник можно использовать в течение 39 часов (данные получены на основании стандартов тестирования компании Canon). Срок службы элемента питания зависит от периодичности определения местоположения, а также уровня сигналов GPS (стр. 19).
  • Seite 236: Установка И Снятие Приемника

    приемник с фотоаппарата. Перед установкой и снятием обязательно выключайте приемник. В зависимости от модели фотоаппарата в случае включения/ выключения приемника GP-E2 или подключения/отключения интерфейсного кабеля во время съемки в режиме ЖКД- видоискателя или съемки видео съемка в режиме ЖКД- видоискателя или съемка видео может остановиться.
  • Seite 237: Включение Приемника

    Включение приемника Проверка уровня заряда элемента питания Проверьте уровень заряда элемента питания по индикатору <BATT.>. Медленно мигает: высокий уровень заряда Быстро мигает: низкий уровень заряда Не горит: замените элемент питания Положение <ON> В этом положении переключателя приемник функционирует только с фотоаппаратами EOS DIGITAL, в меню которых присутствует...
  • Seite 238: Захват Сигналов Gps

    Захват сигналов GPS Чтобы обеспечить захват сигналов GPS, вынесите приемник на улицу на открытую местность и направьте вверх. Не закрывайте верхнюю часть приемника рукой или каким-либо объектом. Чтобы запустить процесс автоматического захвата сигналов GPS, установите переключатель питания в положение <ON> или <LOG>. Чтобы...
  • Seite 239 Захват сигналов GPS Условия плохого приема сигналов GPS Информация о местоположении может не записываться или быть неточной в условиях плохого приема сигналов GPS, например в перечисленных ниже случаях. В помещении, под землей, вблизи зданий, в долинах, в тоннелях или в лесу. Вблизи...
  • Seite 240 Захват сигналов GPS Просмотр информации GPS Если приемник установлен или подключен к фотоаппарату, в меню которого присутствует пункт [Настройки устройства GPS], информацию GPS можно просмотреть описанным ниже образом. Выберите [Настройки устройства GPS]. В EOS-1D X и других моделях, в которых открывается приведенный ниже...
  • Seite 241: Географическая Привязка Изображений Во Время Съемки

    Географическая привязка изображений во время съемки В случае использования приемника с фотоаппаратом, в меню которого присутствует пункт [Настройки устройства GPS], географическая привязка изображений выполняется непосредственно во время съемки. При использовании фотоаппаратов, отличных от EOS 7D и EOS REBEL T5/EOS 1200D, просто выполняйте съемку...
  • Seite 242: Регистрация Маршрута Передвижения

    Регистрация маршрута передвижения При установке переключателя питания в положение <LOG> приемник будет автоматически регистрировать информацию о местоположении по маршруту передвижения в автономном режиме. (Нет необходимости в подключении приемника к фотоаппарату.) Записанную информацию о местоположении можно просмотреть на виртуальной карте. Записанные данные...
  • Seite 243 Регистрация маршрута передвижения Журналы информации о местоположении Информация о местоположении записывается с определенной периодичностью по маршруту передвижения приемника, как это показано в таблице периодичности определения местоположения. Суточные журналы (стр. 24) хранятся в памяти самого приемника. Количество дней, для которых будут храниться журналы, зависит от периодичности...
  • Seite 244: Установка Периодичности Определения Местоположения

    Установка периодичности определения местоположения Периодичность определения местоположения можно устанавливать, если приемник используется с фотоаппаратом, в меню которого присутствует пункт [Настройки устройства GPS]. Чем меньше периодичность определения местоположения, тем выше точность географической привязки изображений. Однако при меньшей периодичности потребляется больше электроэнергии. На...
  • Seite 245 Установка периодичности определения местоположения Ожидаемый срок службы элемента питания в зависимости от периодичности определения местоположения Частота Срок службы Частота Срок службы обновления элемента питания обновления элемента питания координат (примерно), часы координат (примерно), часы 30 с 5 с 1 мин. 10 с 2 мин.
  • Seite 246: Использование Цифрового Компаса

    Использование цифрового компаса Если приемник установлен или подключен к фотоаппарату, в меню которого присутствует пункт [Настройки устройства GPS], или установлен на кронштейне (стр. 28), к изображениям добавляется информация об ориентации приемника относительно сторон света (за исключением моделей EOS 7D и EOS REBEL T5/EOS 1200D).
  • Seite 247 Использование цифрового компаса Калибровка цифрового компаса Выполните калибровку цифрового компаса на месте съемки. Кроме того, выполните калибровку компаса, если ориентация относительно сторон света, указываемая во время съемке, кажется неточной. Выберите [Настройки устройства GPS]. В EOS-1D X и других моделях, в которых...
  • Seite 248 Использование цифрового компаса Перемещайте фотоаппарат. Переместите фотоаппарат по дуге не менее 180° в горизонтальной плоскости. Переместите фотоаппарат по дуге не менее 180° в вертикальной плоскости. Поверните фотоаппарат на угол не менее 180°, не меняя направления объектива. Будьте осторожны, не уроните фотоаппарат...
  • Seite 249: Установка Времени Фотоаппарата По Сигналам Времени Gps

    Установка времени фотоаппарата по сигналам времени GPS Время фотоаппарата по сигналам времени GPS можно устанавливать в случае использования приемника с фотоаппаратом, в меню которого присутствует пункт [Настройки устройства GPS] (за исключением модели EOS 7D). В модели EOS-1D X выполняется высокоточная корректировка времени с точностью...
  • Seite 250: Меры Предосторожности, Касающиеся Gps

    Меры предосторожности, касающиеся GPS При использовании данного приемника следует учитывать перечисленные ниже аспекты. В отдельных странах и регионах использование GPS может быть ограничено. Поэтому обязательно используйте GPS в соответствии с законами и положениями, действующими в вашей стране или регионе. Будьте особенно осторожны при использовании...
  • Seite 251: Поставляемое Программное Обеспечение

    Поставляемое программное обеспечение В этом разделе описано программное обеспечение, содержащееся на поставляемом диске решений, и приведены указания по его установке. GPS Receiver Solution Disk Диск содержит программное обеспечение и инструкции по эксплуатации. Map Utility Это программное обеспечение использует информацию о местоположении, записанную...
  • Seite 252: Установка Программного Обеспечения

    Поставляемое программное обеспечение Установка программного обеспечения Следуйте приведенным указаниям, даже если уже установлены более ранние версии программного обеспечения. (При необходимости более ранние версии будут перезаписаны.) Вставьте GPS Receiver Solution Disk в дисковод на компьютере. Дважды щелкните значок компакт-диска. Windows: Этот значок находится в папке [Компьютер] или [Мой...
  • Seite 253 Поставляемое программное обеспечение Копирование и просмотр руководства по эксплуатации в формате PDF Вставьте GPS Receiver Solution Disk в дисковод на компьютере. Дважды щелкните значок компакт-диска. Windows: Этот значок находится в папке [Компьютер] или [Мой компьютер]. Macintosh: Этот значок находится на рабочем столе. Дважды...
  • Seite 254: Использование Кронштейна (Продается Отдельно)

    Использование кронштейна (продается отдельно) Вспомогательный кронштейн AB-E1 (продается отдельно) позволяет одновременно использовать приемник и внешнюю или встроенную вспышку. Прикрепите фотоаппарат и приемник к кронштейну, как показано на рисунке. В процессе закрепления убедитесь, что фотоаппарат выровнен относительно кронштейна. Даже незначительные отклонения вызовут...
  • Seite 255: Технические Характеристики

    От 0°C до +40°C Рабочая влажность не выше 85% Поставляемое ImageBrowser EX, Map Utility программное обеспечение Вся информация, приведенная в настоящей инструкции, основана на стандартах тестирования компании Canon. Технические характеристики и внешний вид приемника могут быть изменены без предварительного уведомления.
  • Seite 256: Меры Предосторожности

    Меры предосторожности Соблюдение следующих мер предосторожности поможет предотвратить нанесение травм вам и другим людям, а также повреждение оборудования. Ознакомьтесь с данными мерами предосторожностями перед использованием приемника, чтобы быть уверенным, что приемник работает правильно и безопасно. Предостережение Предотвращение тяжелой травмы или смерти Во...
  • Seite 257 пожара или поражения электрическим током. Если в устройстве обнаружены неполадки либо повреждения или необходим ремонт, свяжитесь с вашим дилером или ближайшем Центром обслуживания покупателей Canon. Предосторожности в обращении Обращайтесь с приемником в соответствии с указаниями раздела «Правила обращения: уход за камерой» в инструкции по...
  • Seite 258 Информация о фотоаппаратах и принадлежностях, которые упоминаются в настоящей инструкции, является актуальной по состоянию на январь 2012 г. Для получения информации о совместимости с фотоаппаратами и принадлежностями, появившимися в продаже после этой даты, обратитесь в ближайший Центр обслуживания покупателей Canon.
  • Seite 260 介绍 GPS接收器GP-E2能够为您拍摄的照片加地理标签并记录您的旅行路 线。 使用随机软件Map Utility,能够观看拍摄位置和旅行路线。 本接 收器还能够经由GPS设定相机时间。 使用前 使用前,请查看相机菜单是否显示 [GPS设备设置] 。 显示该设置的相机 接收器支持本手册中介绍的所有功 能。 然而,请注意EOS 7D和EOS 1200D不支持记录接收器朝向的方 向。 不显示该设置的相机 菜单显示示例 不支持在拍摄期间为图像加地理标签 (以及添加方向信息)的功能。 只能利用记录功能 (<LOG>模式) 。 使用该信息,日后可以在Map Utility 中为图像加地理标签。 EOS 5D Mark III和EOS 7D用户 在EOS 5D Mark III或EOS 7D相机上如果不显示 [GPS设备设置] ,...
  • Seite 261 功能 为图像加地理标签并添加拍摄方向 在菜单中显示 [GPS设备设置]的相 机支持此功能。 在相机上安装有接收器期间拍摄的图 像加有地理标签,为图像添加位置信 息* (纬度、经度、海拔和拍摄时间 (UTC* )) 。 可以在计算机上的虚拟地图上观看加 有地理标签的图像的拍摄位置。 还可以用接收器的数字罗盘 (磁北标 准)为图像加拍摄方向标签 (EOS 7D和EOS 1200D除外) 。 *1: 某些旅行状况或接收器设置可能会导致不准确的位置信息添加到图像。 *2:协调世界时间简称为UTC,本质上与格林威治时间相同。 用接收器记录旅行路线 在记录模式下 (第16页) ,接收器记 录旅行路线沿途的位置信息。 可以在 虚拟地图上观看路线。 记录还可以用于日后为图像加地理标 签。 * 某些旅行状况、位置或接收器设置可能会导致 不准确的位置信息添加到图像。...
  • Seite 262 功能 设定相机时间 在菜单中显示 [GPS设备设置]的相机支持此功能,但EOS 7D除 外。 可以用GPS信号设定相机时间。 在EOS-1D X上以相对于UTC时间 约±0.02秒的误差进行高精度调整, 而在其他相机上误差约为±1秒。 在虚拟地图上观看图像 通过使用随机提供的CD-ROM上的 Map Utility软件,可以在虚拟地图上 观看拍摄位置和与接收器一起旅行的 路线。 * 虽然可以将开始短片拍摄的位置的地理标签信 息添加到用EOS 1200D拍摄的短片中,但无 法用Map Utility显示地理标签信息。请在相 机的回放屏幕上查看地理标签信息。 地图数据 ©2012 ZENRIN - 在计算机上为图像加地理标签 可将记录模式下记录的位置信息作为 标签附加到图像 (第3页) 。 可为用 EOS DIGITAL相机拍摄的JPEG和 RAW图像 (文件扩展名:CR2)加 地理标签 (第11页) 。 地图数据...
  • Seite 263 项目清单 GP-E2 存放包 便携包 连接线 约25厘米 约1.5米 GPS Receiver Solution 使用说明书 规章散页 Disk (本指南) (软件和使用说明书) 存放包和便携包 使用存放包之前,请将接收器放入便携包以防止划伤。 存放包还可用于 容纳连接线。 连接线 如果EOS相机在菜单中显示 [GPS设备设置] ,使用25厘米或1.5 米连接线。 使用25厘米连接线将接收器连接到EOS 7D或EOS 1200D。 将接 收器安装到选购附件支架AB-E1时也使用此连接线 (第28页) 。 将装在随机提供的便携包里的接收器连接到相机时使用1.5米连接 线。...
  • Seite 264 内容 介绍 ..................2 功能 ..................3 项目清单 ................. 5 本说明书中使用的说明方法 ............7 部件名称 ................. 8 插入电池 ................. 9 安装和卸下接收器 ..............10 打开接收器电源..............11 获取 GPS 信号............... 12 拍摄时为图像加地理标签............15 记录旅行路线 ................. 16 设定定位间隔 ................. 18 使用数字罗盘 ................. 20 从 GPS 设定相机上的时间 ............23 GPS 的注意事项...
  • Seite 265: 本说明书中使用的说明方法

    本说明书中使用的说明方法 符号的含义 : 指示避免拍摄问题的警告。 : 附加信息。 (第**页) : 提供更多信息的参考页码。 本说明书中使用的指示接收器控制和设置的图标和标记与相机和接收器 上的图标和标记相对应。 基本假设 本说明书中的所有操作以相机和接收器的电源开关均设为<ON>为前 提。 本手册中的图示和屏幕使用EOS 5D Mark III为示例。请注意,根 据使用相机型号的不同,您的相机上显示的屏幕可能有所不同。 Windows是微软公司 (Microsoft Corporation)在美国和其他 国家或地区的商标或注册商标。 Macintosh是苹果公司 (Apple Inc.)在美国和其他国家或地区 的注册商标。 Google™ 、 Google Maps™ 及 Google Earth™ 都是 Google Inc.的注册商标。 Map Utility使用 Google Maps™ 在地图上显示图像和旅行路 线。...
  • Seite 266: 部件名称

    部件名称 <C>端子 固定座锁定销 触点 信号获取指示灯 <ON>:电源开关/ <LOG>:记录开关 电池指示灯 电池仓盖 固定座锁定杆 释放按钮...
  • Seite 267: 插入电池

    插入电池 按照如下步骤插入一节5号 (AA/LR6)电池。 打开仓盖。 按箭头所示滑动电池仓盖以打开仓 盖。 插入电池。 首先插入电池的负极端,将其插入到 底。 关闭仓盖。 关闭仓盖并按箭头所示滑动。 电池寿命 使用新的5号 (AA/LR6)碱性电池时,接收器可在默认设置下使用约 39小时 (基于佳能测试标准) 。 取决于位置信息的定位间隔以及GPS 信号状况,电池寿命会有所不同 (第19页) 。 由于电池触点形状不规则,使用碱性类型以外的5号 (AA/LR6)电池可能 会导致不正确的电池接触。 还可以使用NiMH和Li-ion 5号 (AA/LR6)电池。...
  • Seite 268: 安装和卸下接收器

    安装和卸下接收器 可以将接收器直接安装到相机或放在便携包里携带。 安装接收器。 关闭接收器。 将接收器的固定座完全插入附件靴。 固定接收器。 将固定座锁定杆滑动到右侧。 锁定杆会咔嚓一声锁定到位。 卸下接收器。 关闭接收器。 在按住释放按钮期间,将固定座锁定 杆滑动到左侧并从相机上卸下接收 器。 安装或卸下接收器之前,请务必确保关闭接收器电源。 根据相机型号的不同,如果在实时显示拍摄或短片拍摄期间打开/关闭 GP-E2电源或连接/拔下接口连接线,实时显示拍摄或短片拍摄可能会停 止。 将接收器直接安装到相机会妨碍您使用相机的内置闪光灯或外接闪光灯 单元。 要使用闪光灯时,将接收器放在便携包里并用随机提供的1.5米连 接线将其连接到相机,或将接收器安装到附件支架AB-E1 (另售,第28 页) 。...
  • Seite 269: 打开接收器电源

    打开接收器电源 查看电池电量 通过<BATT.>指示灯查看电池电量。 缓慢闪烁:电量充足 快速闪烁:剩余电量较少 熄灭 :更换电池 <ON>位置 只在与菜单中显示 [GPS设备设置]的EOS DIGITAL相机配合使 用时,接收器在此位置工作。 在相机上安装有接收器期间拍摄的图像加有地理标签,为图像添加位 置信息 (纬度、经度、海拔和拍摄时间) 。 还可以用接收器的数字罗盘为图像加拍摄方向标签。 <LOG>位置 当开关位于此位置时,接收器记录旅行路线沿途的位置信息。 可以在虚拟地图上观看路线。 记录还可以用于日后为图像加地理标 签。 可在拍摄后用记录信息加地理标签的图像为用EOS DIGITAL相机拍 摄的JPEG和RAW图像 (文件扩展名:CR2) 。 当使用菜单中显示 [GPS设备设置]的相机时,还可以在日后以此 方法为短片文件加地理标签 (EOS 7D或EOS 1200D除外) 。 当接收器安装或连接到显示 [GPS设备设置]菜单项目的相机时, 接收器会在拍摄时为图像加地理标签并定期记录位置信息。 还可以 为图像加拍摄方向标签。 * EOS 7D和EOS 1200D不支持加拍摄方向标签的功能。...
  • Seite 270: 获取Gps信号

    获取GPS信号 要获取GPS信号时,将接收器拿到露天室外并将其对准上方。您的手或 其他物品不要遮挡接收器的顶部。 将电源开关设为<ON>或<LOG>以开始自 动获取GPS信号。 要查看获取状态,观 察红色<GPS>指示灯的闪烁状态。 快速闪烁: 尚未获取信号 缓慢闪烁: 已获取信号 在良好状况下,打开接收器电源后到获取信号 (由缓慢闪烁指示)为止需 要约30-60秒。 获取后的闪烁状态 接收器每3秒或每6秒闪烁一次。 在6秒闪烁模式下,为了节省电池电 量,尽管根据需要每6秒闪烁一次,但GPS功能与通常3秒闪烁模式相 同。 相机<r>图标 当接收器安装或连接到显示 [GPS设备设置]菜单项目的相机时,还 会在相机液晶显示屏或液晶监视器上显示GPS信号状态 (第14页) 。 闪烁的<r>:尚未获取信号 持续的<r>:已获取信号 * 只在接收器与相机通信时显示<r>图标。...
  • Seite 271 获取 GPS 信号 GPS难以覆盖的场所 在下列GPS信号覆盖较差的场所,可能不会记录位置信息或可能记录不准确 的信息。 室内、地下、建筑物附近、山谷内、隧道内或森林中 高压电线附近或以1.5 GHz波段工作的手机附近 当接收器装在袋子或手提箱内时 当跨越不同的环境旅行时 即使在其他场所,GPS卫星移动也可能会干扰加地理标签的功能并导致 位置信息丢失或不准确。 即使在相同场所拍摄,信息也有可能指示在不 同位置使用了相机。 补充信息 用连接线连接接收器和相机时,打开相机的电源开关后 (或在自动关闭 电源之后恢复使用时)立即拍摄的图像可能不会被加地理标签。同样, 可能不会正确记录方向。为了避免这种情况,请将接收器安装在热靴插 座上 (EOS 7D和EOS 1200D除外)或在开始拍摄前稍候片刻。当接 收器安装在热靴插座上时,请不要用连接线连接相机和接收器。 (将接收 器连接到EOS 7D或EOS 1200D时,请使用连接线。 ) 如果在接收器安装在热靴插座上时进行反光镜预升,锁定反光镜处的位 置信息会被添加到图像。如果在用连接线将接收器连接到相机时进行反 光镜预升,拍摄位置会被作为位置信息添加到图像。为方便起见,可将 接收器留置在热靴插座上。...
  • Seite 272 获取 GPS 信号 观看GPS信息 当接收器安装或连接到在菜单中显示 [GPS设备设置]的相机时,按 照如下步骤查看GPS信息。 选择[GPS设备设置]。 在显示以下画面的EOS-1D X和其他 型号上,将 [GPS设备]设为 [启 用] ,然后选择 [GPS设备设置] 。 选择[GPS信息显示]。 显示详细的GPS信息。 北 0° 在此示例截图中, [方向:NE 45°] 指示相机朝向45°东北方向。 [UTC] (协调世界时间)本质上与 西 东 270° 90° 格林威治时间相同。 图标<A>指示信号状况。 显示<C> 时,还能记录海拔。 但是,当显示 南 <B>时无法记录海拔。 180°...
  • Seite 273: 拍摄时为图像加地理标签

    拍摄时为图像加地理标签 当接收器安装或连接到显示 [GPS设备设置]菜单项目的相机时,会 在拍摄时为图像加地理标签。 对于EOS 7D和EOS 1200D以外的 相机,只需在接收器安装到相机的状 态下拍摄。 还可以为图像加拍摄方向 标签。 EOS 7D或EOS 1200D用户 将电缆上标有<WFT GPS>的一端插入 接收器的<C>端子。将标有 <CAMERA>的另一个端子插入相机的 <C>端子。 请不要将电缆上标有<WFT GPS>的一 CAMERA WFT GPS < > < > 端插入相机的<C>端子,这可 能会损坏端子。 无法为图像加拍摄方向标签。 地理标签信息 方向 纬度 经度 海拔 对于短片,将记录在短片拍摄开始时获取的GPS信息 (EOS 7D或EOS 1200D除外) 。请注意,信号接收状况不被记录。 同时使用接收器和外接或内置闪光灯时,将接收器安装到附件支架AB- E1 (另售,第28页)...
  • Seite 274: 记录旅行路线

    记录旅行路线 将电源开关设为<LOG>会自动将旅行沿途 的位置信息记录在接收器自身上。 (无 需将接收器连接到相机。 ) 可以在虚拟地图上观看记录的位置信息。 记录还可以用于日后为图像加地理标签 (第25页) 。 地图数据 ©2012 ZENRIN - 当接收器安装或连接到显示 [GPS设备设置]菜单项目的相机时,接 收器会在拍摄时为图像加地理标签并定期记录位置信息。 还可以为图像 加拍摄方向标签。 * EOS 7D和EOS 1200D不支持加拍摄方向标签的功能。...
  • Seite 275 记录旅行路线 位置信息记录 如定位间隔表所示,接收器在旅行沿途以一定间隔记录位置信息。 每日 记录 (第24页)保存在接收器自身上。 可以存储记录的天数取决于您 在 [位置更新时间间隔]中指定的定位间隔 (第18页) 。 可以使用随 机提供的软件Map Utility保存或删除记录文件。 当接收器的内存变满时,最旧的记录文件被新信息逐一覆盖。 记录文件容量, 按定位间隔 位置更新时间间隔 记录文件 (约) 位置更新时间间隔 记录文件 (约) 每秒 4.5天 每30秒 128天 每5秒 23天 每分钟 128天 每10秒 45天 每2分钟 128天 每15秒 68天 每5分钟 128天 * 每天记录8小时的容量 旅行期间用袋子或手提箱携带接收器时,请确保接收器朝上并且上方没...
  • Seite 276: 设定定位间隔

    设定定位间隔 将接收器安装或连接到显示 [GPS设备设置]菜单项目的相机时,可 以指定定位间隔。 较短的定位间隔可以获得更准确的图像位置信息。 然 而,这也会消耗更多电池电量。 在没有此菜单项目的相机上,默认的定位间隔为每15秒,可以用随机提 供的软件Map Utility更改设置。 选择[GPS设备设置]。 在显示以下画面的EOS-1D X和其他 型号上,将 [GPS设备]设为 [启 用] ,然后选择 [GPS设备设置] 。 选择[位置更新时间间隔]。 选择时间。...
  • Seite 277 设定定位间隔 估算电池寿命, 按定位间隔 位置更新时间间隔 电池寿命 (约) 位置更新时间间隔 电池寿命 (约) 每秒 10小时 每30秒 39小时 每5秒 27小时 每分钟 54小时 每10秒 37小时 每2分钟 63小时 每15秒 39小时 每5分钟 92小时 * 使用5号 (AA/LR6)碱性电池。 * 在常温下 (23°C) 。 * 当信号状况不良时,电池寿命会变短。 * GPS的类型可能会导致一些定位间隔的不一致。...
  • Seite 278: 使用数字罗盘

    使用数字罗盘 当接收器安装或连接到菜单中显示 [GPS设备设置]的相机或安装在支架 上时 (第28页) ,为图像加接收器朝向方向的标签 (EOS 7D或EOS 1200D上除外) 。 选择[GPS设备设置]。 在显示以下画面的EOS-1D X和其他 型号上,将 [GPS设备]设为 [启 用] ,然后选择 [GPS设备设置] 。 启用数字罗盘。 选择 [数字罗盘]并按<0>。 选择 [启用]并按<0>。 在拍摄时观看罗盘 可以在拍摄时观看相机朝向的方向。 要观看罗盘时,按<B>按钮或 <B>按钮。 配备有电子水准仪的相机将与水准仪 一同显示罗盘。 还在实时显示或短片拍摄时显示罗 盘。 除非相机和接收器朝向完全相同的方向,否则不会为图像加正确的拍摄 方向标签。 方向不被记录。...
  • Seite 279 使用数字罗盘 校准数字罗盘 在拍摄位置校准数字罗盘。如果拍摄时显示的方向看起来不正确,也请 校准罗盘。 选择[GPS设备设置]。 在显示以下画面的EOS-1D X和其他 型号上,将 [GPS设备]设为 [启 用] ,然后选择 [GPS设备设置] 。 将[数字罗盘]设为[启用]。 选择[校准数字罗盘]。 按<0>准备进行校准。 按照下一页所示移动相机。...
  • Seite 280 使用数字罗盘 移动相机。 以至少180°的弧度横向摇动相机。 以至少180°的弧度上下摇动相机。 在相机朝向相同方向的同时以至少 180°的弧度旋转相机。 校准期间小心不要掉落相机。 可以按照任何顺序进行步骤 、 和 的操作。 持续移动相机直到校准结 束。 进行此操作后如果罗盘未被校准,将 身体转向右侧或左侧并再次移动相 机。 结束校准。 当校准结束时,显示指示完成的画 面。 虽然可能会在您仍然按照步骤4的方向 ( 、 或 )移动相机时显示此画 面,但校准已经顺利结束。 为了安全起见,请在校准前取下镜头和其他附件。 由于数字罗盘利用地磁,在下列情况下,可能无法进行校准:在高海拔 地区、磁场附近、钢铁结构建筑物内或地下。即使能够进行校准,接收 器也可能无法正确地检测拍摄方向。...
  • Seite 281: 从Gps设定相机上的时间

    从GPS设定相机上的时间 当接收器安装或连接到显示 [GPS设备设置]菜单项目的相机时,可 以从GPS设定时间 (EOS 7D上除外) 。 EOS-1D X以相对于UTC时 间约±0.02秒的误差进行高精度调整。 使用其他相机时,误差约为±1 秒。 选择[GPS设备设置]。 在显示以下画面的EOS-1D X和其他 型号上,将 [GPS设备]设为 [启 用] ,然后选择 [GPS设备设置] 。 选择[自动时间设置]。 选择选项并按<0>。 [自动更新]在打开相机和接收器电 源并接收到GPS信号后更新时间。 如果无法从5个或以上卫星接收GPS信号,则无法进行时间设置。 [立即 设置]将无法利用。 即使选择了 [立即设置] ,根据获取GPS信号的时机,可能无法进行自 动时间调整。 当 [自动时间设置]设为 [自动更新]时,无法用菜单中的 [日期/时 间/区域]手动设定日期和时间。 如果不想改变时间 (例如用WFT系列使用 [同步相机间的时间]时) , 选择...
  • Seite 282: Gps的注意事项

    GPS的注意事项 使用接收器时请记住下列各点。 在某些国家和地区,GPS的使用可能受到限制。因此,使用GPS时 请务必遵守使用地国家和地区的法律和法规。当在国外旅游时,也请 特别注意。 在限制电子设备操作的地方使用GPS功能时请小心。 通过利用加有地理标签的照片或短片中的位置数据,其他人可能会查 找您的所在地并识别您的身份。 与他人共享这些图像或GPS记录文 件时请小心 (如在许多人能够看到的地方进行在线公布时) 。 更换电池后或有一段时间未使用GPS功能时,GPS信号接收可能会 花费较长时间。 绝对禁止将接收器放置在任何产生强磁场的设备附近,例如磁铁或电 动马达的旁边。 记录文件 根据协调世界时 (简称UTC,其本质上与格林威治标准时间相同) ,每 24小时创建一个记录文件。因此,根据UTC与拍摄地点的时间差,即使 记录功能开启两天时间,但可能只会创建一个记录文件。同样,即使记 录功能只开启一天时间,但可能会创建两个独立的记录文件。...
  • Seite 283: 随机提供的软件

    随机提供的软件 下文介绍随机提供的解决方案光盘上的软件和安装说明。 GPS Receiver Solution Disk 包括接收器软件和使用说明书。 Map Utility 本软件使用接收器记录的位置信息在虚拟地图上显示拍摄位置、拍摄方 向和与接收器一起旅行的路线。 可以为未加标签的图像加地理标签。 此 外,当相机连接到计算机时,可以在计算机上保存记录文件,改变定位 间隔并删除记录。 ImageBrowser EX 本软件可以更新Map Utility。 有关其他功能的说明,请参阅ImageBrowser EX使用说明书 (以PDF 提供) 。 要使用Map Utility,必须安装ImageBrowser EX。...
  • Seite 284 随机提供的软件 安装软件 即使已经安装了较旧的软件版本,也请按这些步骤操作。 (根据需要,之 前的版本会被覆盖。 ) 在计算机中插入GPS Receiver Solution Disk。 双击CD-ROM图标。 Windows: 在 [电脑]或 [我的电脑]中显示此图标。 Macintosh:在桌面上显示此图标。 双击 [Set up.exe] 。 单击 [简易安装]并按照屏幕说明完成安装处理。 如果在安装期间显示 “Microsoft Silverlight”安装屏幕,请安 装 “Microsoft Silverlight” 。 单击 [完成] ,然后取出光盘。 安装现已结束。...
  • Seite 285 随机提供的软件 复制和观看PDF使用说明书 在计算机中插入GPS Receiver Solution Disk。 双击CD-ROM图标。 Windows: 在 [电脑]或 [我的电脑]中显示此图标。 Macintosh:在桌面上显示此图标。 双击 [Manual]文件夹将其打开。 将 [Chinese]文件夹复制到计算机上的方便位置。 下列PDF使用说明书被复制。 Windows Macintosh Map Utility MUx.xW_C_xx MUx.xM_C_xx ImageBrowser EX IBXxx_C_xx 双击复制的PDF文件。 观看说明书需要在计算机上安装Adobe Reader (推荐最新版 本) 。 可以从互联网上免费下载Adobe Reader。...
  • Seite 286: 使用支架 (另售

    使用支架 (另售) 通过安装附件支架AB-E1 (另售) ,您可以同时使用接收器和外接或内 置闪光灯。 如图所示将相机和接收器安装到支架。 安装期间保持相机与支架对齐。 即使稍有偏差也会妨碍记录准确的方 向。 三脚架接孔...
  • Seite 287 规格 兼容相机 EOS DIGITAL相机 * 具有 [GPS设备设置]菜单项目的相机: 可利用所 有功能 * 不具有 [GPS设备设置]菜单项目的相机: 可以利 用<LOG>模式 为图像加地理标签 纬度、经度、海拔、方向、时间 (UTC)和信 号获取 * GPS兼容相机: 可以在拍摄期间加标签 (EOS 7D 和EOS 1200D不支持加拍摄方向标签的功能) * 其他相机: 可使用Map Utility (随机提供软件)基 于记录信息加地理标签。 接收频率 1575.42 MHz (L1波段) 定位间隔 1、5、10、15或30秒,或1、2或5分钟 记录模式 NMEA-0183 每天1个文件,基于UTC 时间调整...
  • Seite 288: 安全注意事项

    安全注意事项 下述安全防范措施目的在于避免对您和他人造成人身伤害和设备损害。 使用本接收器之前,请熟悉安全防范措施,以确保正确和安全的操作。 警告 避免严重人身伤害或死亡 为了防止火灾、过热、化学泄漏或爆炸,请遵循下列安全注意事项。 • 请勿将任何金属物品插入接收器、附件或连接线的电子触点之间。 • 请勿让电池短路,请勿分解、改装、加热、焊接或焚烧电池。请勿使用或给已经 膨胀的电池或本手册中未指定的电池充电。 • 请勿在极性 (+/–端)颠倒的状态下使用电池。 请将电池和附件保管在儿童接触不到的地方。如果儿童意外将其吞下,请立即向医生 咨询。电池中的化学物质可能会损伤胃肠。 丢弃电池时,请用胶带绝缘电子触点以防止与金属物品或其它电池接触,万一接触可 能会导致火灾或爆炸。 在过热、产生烟雾的情况下,请立即取出电池,并小心避免烫伤。在这种状态下继续 使用可能会导致火灾或烫伤。 驾车时请勿操作接收器。这有造成交通事故的危险。 长时间不使用接收器时,请取出电池以避免损坏或腐蚀本机。 在有易燃气体的地方请勿使用接收器。这有引发爆炸或火灾的危险。 如果接收器掉落并且内部部件露出,请勿接触露出的部件。这有触电的危险。 请勿分解或改装接收器。高压内部部件可能会导致触电。 请勿将接收器存放在多尘或潮湿的地方。这有引起火灾或触电的危险。 在飞机或医院内使用接收器之前,请确认是否允许使用。接收器发出的电磁波可能会 干扰仪器或医疗设备。...
  • Seite 289 安全注意事项 注意 避免人身伤害或设备损害 请勿将接收器放在炎热天气下的车辆内或热源附近。接收器可能会变烫,如果接触可 能会导致烫伤。 当接收器被布覆盖或包住时,请勿使用接收器。这可能会使热量蓄积在里面,有造成 外壳变形或火灾的危险。 请勿使用油漆稀释剂、苯或其他有机溶剂清洁本接收器。这有引起火灾的危险,并可 能对身体健康有损害。 如果将接收器掉在水中,或如果水或金属物品进入其内部,请立即取出电池。这有引 起火灾或触电的危险。 如果本机发生故障,受损或需要修理,请联系经销商或佳能快修中心。 使用时的注意事项 请按照相机使用说明书中的 “操作注意事项:相机的保养”的说明使用 接收器。...
  • Seite 290 原产地∶请参照保修卡、产品包装箱或产品机身上的标示 本使用说明书中提及的相机和附件为截至2012年1月上市的产品。关于与此日期 后上市的相机和附件的兼容性的信息,请与佳能快修中心联系。...
  • Seite 292 CANON INC. 30-2, Shimomaruko 3-chome, Ohta-ku, Tokyo 146-8501, Japan CANON EUROPA N.V. Bovenkerkerweg 59, 1185 XB Amstelveen, The Netherlands 2014.04.01 CPA-M010-004 © CANON INC. 2014...
