ODYS MP3-Player X10L Lieferumfang Bitte überprüfen Sie den Karton auf folgenden Inhalt. Falls der Inhalt nicht vollständig ist, benachrichtigen Sie bitte Ihren Händler: USB-Kabel Kopfhörer ODYS MP3-Player X10L CD-ROM Benutzerhandbuch Garantiekarte (Treiber + Anwendungssoftware) 3.5mm Adapter USB-Netzteil/Ladegerät (nur X10L black)
ODYS MP3-Player X10L Lieferumfang Bitte überprüfen Sie den Karton auf folgenden Inhalt. Falls der Inhalt nicht vollständig ist, benachrichtigen Sie bitte Ihren Händler: USB-Kabel Kopfhörer ODYS MP3-Player X10L CD-ROM Benutzerhandbuch Garantiekarte (Treiber + Anwendungssoftware) 3.5mm Adapter USB-Netzteil/Ladegerät (nur X10L black)
ODYS MP3-Player X10L Einleitung Danke, dass Sie sich für unser Produkt entschieden haben. Bitte lesen Sie die Anleitung sorgfältig durch, um alle Funktionen des Produkts nutzen zu können und um eine lange Lebensdauer zu gewährleisten. Bewahren Sie die Anleitung für späteres Nachschlagen gut auf.
Seite 7
ODYS MP3-Player X10L Support URL: http://www.odys.de Auf unseren Websiten finden Sie neueste Informationen über diesen MP3-Player, über andere Produkte unseres Unternehmens und über unser Unternehmen selbst. Eventuelle Firmware-Aktualisierungen für diesen MP3-Player werden ebenfalls auf unserer Website angeboten. Falls Sie Fragen oder Probleme haben, lesen Sie die FAQ’s auf unserer Website oder wenden Sie sich an unseren Kundendienst support@odys.de.

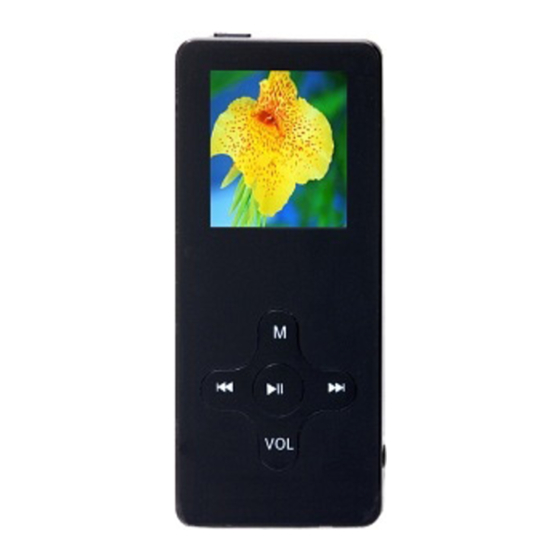

ODYS MP3-Player X10L Inbetriebnahme Bedienelemente Lernen Sie bitte vor Gebrauch die Bedienelemente Ihres MP3-Players kennen. Ein/Aus Display MODE PLAY Mikrofon PREV << NEXT >> USB -Anschluss Kopfhörer- Anschluss Tastenfunktionen PLAY : Ein/Aus, Wiedergabe, Pause, Stop, Beenden des Menüs MODE : Wechseln zum Menü, Option kennzeichnen,...
ODYS MP3-Player X10L Beschreibung der Tastenbedienung Die Tasten können auf vier Arten bedient werden: kurzes Drücken, längeres Drücken, gedrückt Halten und einmaliges Drücken. Im späteren Verlauf des Handbuchs ist ohne weitere Erläuterung immer ein kurzes Drücken gemeint. Kurzes Drücken: Der Effekt tritt nach einem kurzen Druck auf die Taste ein.
ODYS MP3-Player X10L Display-Anzeige und -Symbole Überblick Display-Anzeige Die Display-Anzeige zeigt diverse Informationen über den aktuellen Musiktitel, die Laufzeit und die Systemeinstellungen. Nachfolgend werden die Symbole erklärt. Musik-Modus Lautstärke Wiederholungs- Batteriestatus modus Dateiname/ ID3-Tag Titelnummer Wiedergabe Dateiformat Wiedergabe- dauer grafisch...
ODYS MP3-Player X10L Treiberinstallation Unter Windows 98 und 98SE müssen Sie vor dem Verbinden des MP3-Players mit dem PC zuerst den entsprechenden Treiber von der CD-ROM installieren. Verbinden Sie den MP3-Player mit Hilfe des beigefügten USB-Kabels mit Ihrem PC. Die Treiberinstallation wird gestartet. Unter Windows ME, 2000 und XP erkennt der PC ein neues Hardware-Gerät (Massenspeicher-...
ODYS MP3-Player X10L Dateiübertragung MP3-Player - PC • Verbinden Sie den MP3-Player mit Hilfe des beigefügten USB- Kabels mit Ihrem PC. • Öffnen Sie den Windows-Explorer oder doppelklicken Sie auf den Arbeitsplatz. • Wählen Sie die zu übertragenden Ordner oder Dateien aus und ziehen Sie diese auf das Wechseldatenträger-Symbol des MP3-Players...
Seite 13
ODYS MP3-Player X10L Bitte beachten Sie, dass das Gerät im Hauptverzeichnis nur maximal 150 Einträge (Ordner, Dateien) verwalten kann. Möchten Sie mehr Titel speichern legen Sie bitte Ordner an. Innerhalb eines Ordners können beliebig viele Dateien gespeichert werden. Das Gerät legt eigenständig Ordner mit der Endung „.DIR“...
ODYS MP3-Player X10L Abmelden des MP3-Players vom PC • Melden Sie den MP3-Player mit der Option „Hardware sicher entfernen“ wieder korrekt vom Betriebssystem ab. • Klicken Sie in der Taskleiste rechts unten auf das Symbol wählen Sie im nachfolgenden Dialog-Fenster den Eintrag „USB- Massenspeichergerät –...
ODYS MP3-Player X10L Bedienung Ein- und Ausschalten Einschalten • Halten Sie die PLAY-Taste für eine Sekunde gedrückt, bis sich die Anzeige einschaltet und eine Begrüßung angezeigt wird. Der MP3- Player befindet sich nun im Stop-Zustand des Musik-Modus. • Falls das Gerät nicht einschaltet, laden Sie bitte die Batterie über den USB-Anschluss auf.
ODYS MP3-Player X10L Musik-Modus Wiedergabe, Vorwärts/Rückwärts, Pause, Stop ● Stecken Sie einen Kopfhörer in die Kopfhörer- Anschlüsse und schalten Sie den Player ein. Der Player befindet sich nun im Stop-Zustand. ● Drücken Sie die PLAY-Taste, um den angezeigten Musiktitel abzuspielen. Die Informationen zur Musikdatei (ID3-Tag) werden nun auf der Anzeige dargestellt.
Seite 17
ODYS MP3-Player X10L Wiederholungsfunktionen (Repeat) ● Drücken Sie während der Musik-Wiedergabe, Musik-Pause oder im Stop-Zustand kurz auf die MODE-Taste und wählen Sie mit << >> die Wiederholungsfunktion (Repeat) aus. ● Drücken Sie kurz die MODE -Taste, um in das Untermenü Repeat zu wechseln.
Seite 18
ODYS MP3-Player X10L Lyric-Funktion Ihr Player unterstützt die synchrone Anzeige des Liedtextes bei der Wiedergabe von mp3-Dateien. Der Dateiname der separaten Lyric-Datei (*.lrc) muss dabei mit dem Dateinamen der mp3-Datei (*.mp3) über- einstimmen und die Lyric-Datei muss im gleichen Ordner vorliegen.
Seite 19
ODYS MP3-Player X10L Ordner Bitte beachten Sie, dass das Gerät im Hauptverzeichnis nur maximal 150 Einträge (Ordner, Dateien) verwalten kann. Möchten Sie mehr Titel speichern legen Sie bitte Ordner an. Innerhalb eines Ordners können beliebig viele Dateien gespeichert werden. A/B Wiederholung (Replay) Mit dieser Funktion können Sie einen bestimmten Abschnitt einer...
ODYS MP3-Player X10L Dateien und Ordner können Sie auch über den Dateimana- ger Ihres PCs bei bestehender USB-Verbindung MP3-Player - PC löschen. Photo-Modus Diese Funktion dient zum Darstellen von Bildern im verbreiteten JPEG-Format. ● Drücken Sie bei eingeschaltetem Player ca. 1 s lang die MODE- Taste, um zum Hauptmenü...
Seite 21
ODYS MP3-Player X10L Die anzuzeigenden Bild-Dateien sollten idealerweise eine Größe von 128 x 128 Pixel aufweisen. Andere Geometrien und Pixelzahlen sind auch möglich. Die Bilder füllen dann aber nicht das gesamte Display aus. Dateien und Ordner können Sie auch über den Dateimana- ger Ihres PCs bei bestehender USB-Verbindung MP3-Player - PC löschen.
ODYS MP3-Player X10L Video-Modus Diese Funktion dient zum Darstellen von Videos im MTV-Format. ● Drücken Sie bei eingeschaltetem Player ca. 1 s lang die MODE- Taste, um zum Hauptmenü zu wechseln. ● Wählen Sie mit den Tasten << >> den Video- Modus und bestätigen Sie mit der MODE-Taste.
Seite 23
ODYS MP3-Player X10L Sprachaufnahme ● Drücken Sie kurz auf die MODE-Taste und wählen Sie mit << >> RECORD aus. ● Drücken Sie zur Bestätigung nochmals die MODE-Taste. ● Drücken Sie die PLAY-Taste, um die Sprachaufnahme zu unterbrechen. Zum Fortsetzen der Sprachaufnahme drücken Sie nochmals die PLAY-Taste.
Seite 24
ODYS MP3-Player X10L Dateien und Ordner können Sie auch über den Dateimana- ger Ihres PCs bei bestehender USB-Verbindung MP3-Player - PC löschen. Das Gerät legt eigenständig Ordner mit der Endung „.DIR“ an (MICIN.DIR, …). In diesen Ordnern finden Sie die vom Gerät aufgezeichneten Dateien im WAV Format.
ODYS MP3-Player X10L Systemeinstellungen (Setup) Im Setup-Modus können Sie wichtige Systemeinstellungen für Ihren MP3-Player verändern. Er umfasst insgesamt fünf Optionen. ● Drücken Sie bei eingeschaltetem Player ca. 1 s lang die MODE- Taste, um zum Hauptmenü zu wechseln. ● Wählen Sie mit den Tasten << >> den Setup-Modus und bestätigen Sie mit der MODE-Taste.
Seite 26
ODYS MP3-Player X10L Ist die Option Always on deaktiviert, schaltet sich der Player nach Ablauf der eingestellten Zeit auch während der Musik- Wiedergabe aus (Sleep Timer). Sprache (Language) ● Drücken Sie kurz die MODE-Taste, um in das Untermenü Language zu wechseln.
Seite 27
ODYS MP3-Player X10L der MODE-Taste. Mit der Einstellung On bleibt das Display dauerhaft eingeschaltet. Qualität der Sprachaufnahme (Record) ● Drücken Sie kurz die MODE-Taste, um in das Untermenü Record zu wechseln. ● Wählen Sie mit den Tasten << >> die gewünschte Qualität der Sprachaufnahme (High, Normal und Low) aus und bestätigen Sie mit...
Seite 28
ODYS MP3-Player X10L Systeminformationen (Sys Info) ● Wählen Sie mit den Tasten << >> das Untermenü Sys Info und bestätigen Sie mit der MODE-Taste. Hier können Sie sich über die aktuelle Firmware-Version, den aktuellen freien und gesamten Speicherplatz Ihres MP3-Players usw. informieren.
ODYS MP3-Player X10L FM Radio Drücken Sie bei eingeschaltetem Player ca. 1 s lang die MODE-Taste, um zum Hauptmenü zu wechseln. Wählen Sie mit den Tasten << >> den FM-Modus und bestätigen Sie mit der MODE-Taste. Verwenden Sie die <</>> Tasten um eine Frequenz direkt zu wählen.
Seite 30
ODYS MP3-Player X10L Autoscan Durchsucht den gesamten Frequenzbereich nach empfangbaren Sendern und speichert diese der Reihe nach ab. Achtung! Bereits gespeicherte Sender werden überschrieben. Record Das Programm des aktuellen Senders wird aufgenommen und als WAV Datei gespeichert. Die Datei kann dann im Voice Modus abgespielt werden.
ODYS MP3-Player X10L Dateien löschen (File) Im File-Manager können Sie auf Ihrem MP3-Player gespeicherte Dateien direkt löschen. ● Drücken Sie bei eingeschaltetem Player ca. 1 s lang die MODE- Taste, um zum Hauptmenü zu wechseln. ● Wählen Sie mit den Tasten << >> den File-Modus und bestätigen Sie mit der MODE-Taste.
Seite 32
ODYS MP3-Player X10L ● Verbinden Sie den MP3-Player mit Hilfe des beigefügten USB- Kabels mit Ihrem PC. ● Führen Sie das Aktualisierungstool „FWISP“ für den MP3-Player auf dem Computer aus. Klicken Sie im nachfolgenden Dialogfenster auf ● Halten Sie die Taste VOL− gedrückt, so dass eine Verbindung zum PC ermöglicht wird.
ODYS MP3-Player X10L Ziehen Sie nun das USB-Kabel wieder ab. Die Firmware-Aktualisierung wird zum Verbessern und Optimieren der Leistung des Players verwendet. Der normale Betrieb des Players ohne Firmware-Aktualisierung wird nicht beeinträchtigt. Unter Umständen können Firmware-Aktualisierungen aufgrund von fehlerhafter Anwendung zu Betriebsfehlern führen! Lesen Sie die Anweisungen vor der Aktualisierung...
Seite 34
ODYS MP3-Player X10L 1. Geben Sie den Dateinamen des zu konvertierenden Videos ein. 2. Wählen Sie den Ort für das zu speichernde Video. 3. Legen Sie die Ausgabe-Bildgröße fest. 4. Legen Sie die Ausgabe-Bildfrequenz fest. 5. Legen Sie die Ausgabe-Klangqualität fest.
ODYS MP3-Player X10L Fehlerbehebung Problem Ursache und Abhilfe Das Gerät funktioniert Überprüfen Sie, ob der Akkus eine ausrei- nicht. chende Ladung aufweist. Vergewissern Sie sich, dass der Player eingeschaltet ist. Über die Kopfhörer wird Vergewissern Sie sich, dass die Lautstärke über kein Ton ausgegeben.
ODYS MP3-Player X10L Sicherheitshinweise Obwohl es sich um ein sicheres Produkt handelt, sollten Sie folgende Hinweise und Warnungen beachten. ● Setzen Sie das Gerät niemals extremer Kälte, Hitze, Nässe, direkter Sonneneinstrahlung oder staubigen Bedingungen aus. Fehlfunktionen und Beschädigungen können die Folge sein.
Seite 38
ODYS MP3-Player X10L Entsorgungshinweis Bitte werfen Sie den eventuell defekten MP3-Player nicht in den normalen Hausmüll (interne Batterie). Bringen Sie das defekte Gerät zu Ihrem Fachhändler oder zu einer entsprechenden Sammelstelle. Damit ermöglichen Sie eine umweltgerechte Entsorgung.
ODYS MP3-Player X10L Garantiebedingungen Die nachstehenden Bedingungen beinhalten die Voraussetzungen und den Umfang unserer Garantieleistungen und lassen unsere gesetzlichen und vertraglichen Gewährleistungsver- pflichtungen unberührt. Für unsere Produkte leisten wir Garantie gemäß nachfolgenden Bedingungen: 1. Wir beheben unentgeltlich nach Maßgabe der folgenden Bedingungen Schäden oder Mängel am Produkt, die nachweislich auf einem Fabrikationsfehler beruhen, wenn sie...
Seite 40
ODYS MP3-Player X10L 2. AXDIA Service-Center wird versuchen, Ihr Problem zu diagnostizieren und zu lösen. Wird ein Garantiefall festgestellt, erhalten Sie eine RMA Nummer (Return Material Authorization) und werden gebeten, das Produkt zu AXDIA einzusenden. ACHTUNG: AXDIA nimmt nur Sendungen an, die mit einer RMA-Nummer versehen sind.
