SC-T5100 Series/SC-T3100 Series/SC-T5100N Series/SC-T3100N Series Benutzerhandbuch

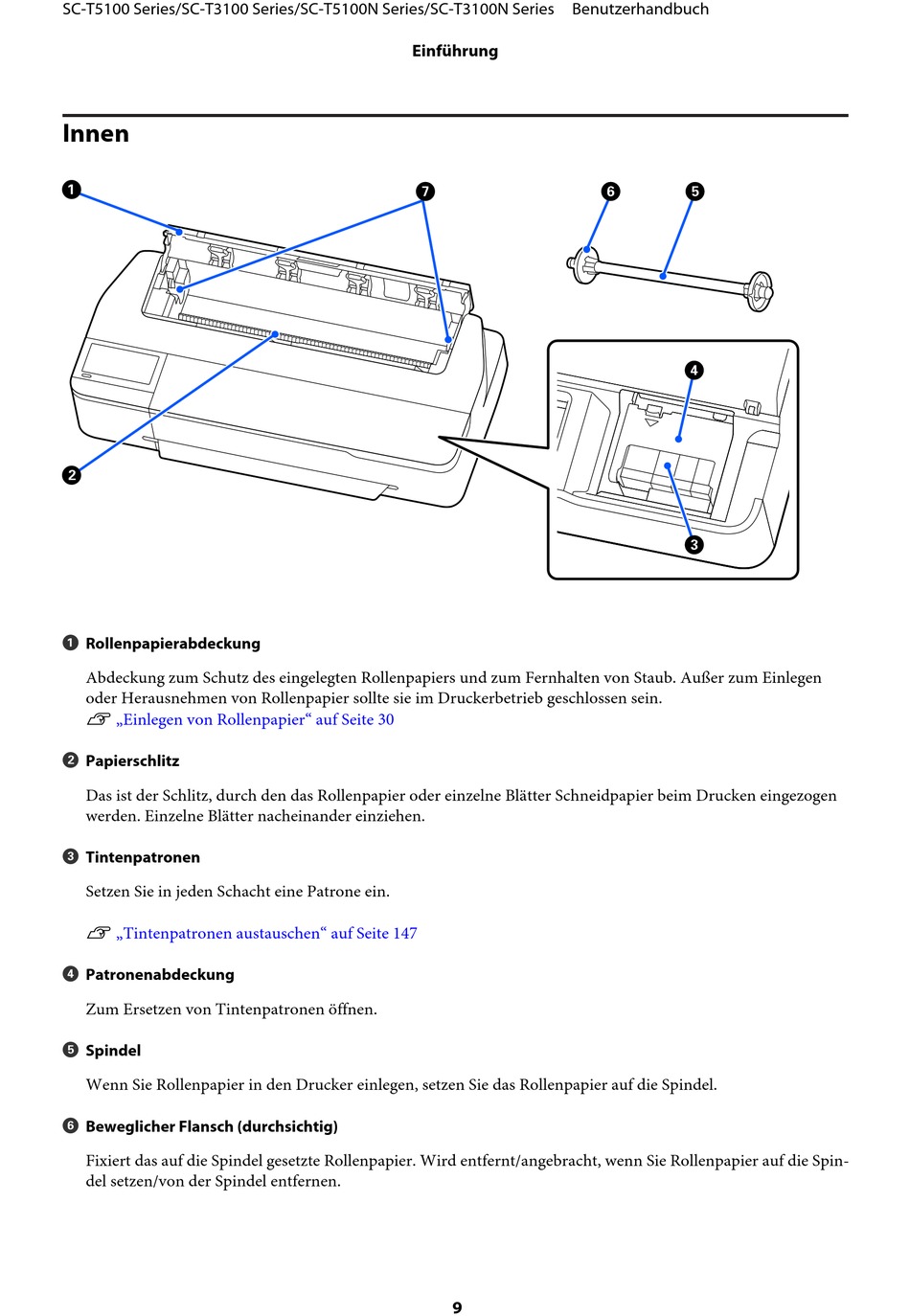

Innen
A
Rollenpapierabdeckung
Abdeckung zum Schutz des eingelegten Rollenpapiers und zum Fernhalten von Staub. Außer zum Einlegen
oder Herausnehmen von Rollenpapier sollte sie im Druckerbetrieb geschlossen sein.
„Einlegen von Rollenpapier" auf Seite 30
U
B
Papierschlitz
Das ist der Schlitz, durch den das Rollenpapier oder einzelne Blätter Schneidpapier beim Drucken eingezogen
werden. Einzelne Blätter nacheinander einziehen.
C
Tintenpatronen
Setzen Sie in jeden Schacht eine Patrone ein.
„Tintenpatronen austauschen" auf Seite 147
U
D
Patronenabdeckung
Zum Ersetzen von Tintenpatronen öffnen.
E
Spindel
Wenn Sie Rollenpapier in den Drucker einlegen, setzen Sie das Rollenpapier auf die Spindel.
F
Beweglicher Flansch (durchsichtig)
Fixiert das auf die Spindel gesetzte Rollenpapier. Wird entfernt/angebracht, wenn Sie Rollenpapier auf die Spin-
del setzen/von der Spindel entfernen.
Einführung
9
