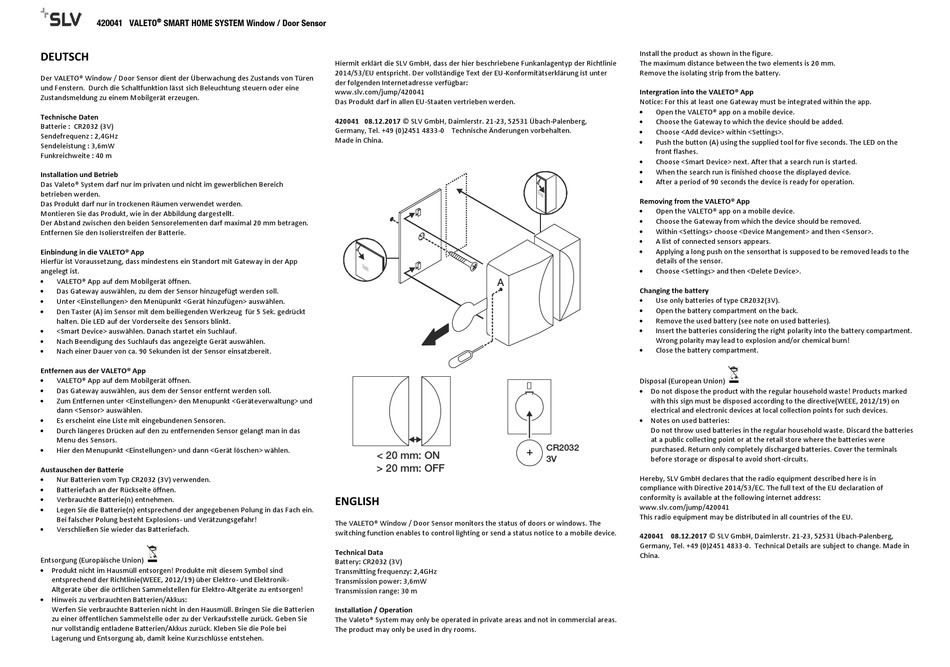

SLV VALETO Installation Und Betrieb

®
420041 VALETO SMART HOME SYSTEM Window / Door Sensor
DEUTSCH
Der VALETO® Window / Door Sensor dient der Überwachung des Zustands von Türen
und Fenstern. Durch die Schaltfunktion lässt sich Beleuchtung steuern oder eine
Zustandsmeldung zu einem Mobilgerät erzeugen.
Technische Daten
Batterie : CR2032 (3V)
Sendefrequenz : 2,4GHz
Sendeleistung : 3,6mW
Funkreichweite : 40 m
Installation und Betrieb
Das Valeto® System darf nur im privaten und nicht im gewerblichen Bereich
betrieben werden.
Das Produkt darf nur in trockenen Räumen verwendet werden.
Montieren Sie das Produkt, wie in der Abbildung dargestellt.
Der Abstand zwischen den beiden Sensorelementen darf maximal 20 mm betragen.
Entfernen Sie den Isolierstreifen der Batterie.
Einbindung in die VALETO® App
Hierfür ist Voraussetzung, dass mindestens ein Standort mit Gateway in der App
angelegt ist.

VALETO® App auf dem Mobilgerät öffnen.

Das Gateway auswählen, zu dem der Sensor hinzugefügt werden soll.

Unter <Einstellungen> den Menüpunkt <Gerät hinzufügen> auswählen.

Den Taster (A) im Sensor mit dem beiliegenden Werkzeug für 5 Sek. gedrückt
halten. Die LED auf der Vorderseite des Sensors blinkt.

<Smart Device> auswählen. Danach startet ein Suchlauf.

Nach Beendigung des Suchlaufs das angezeigte Gerät auswählen.

Nach einer Dauer von ca. 90 Sekunden ist der Sensor einsatzbereit.
Entfernen aus der VALETO® App

VALETO® App auf dem Mobilgerät öffnen.

Das Gateway auswählen, aus dem der Sensor entfernt werden soll.

Zum Entfernen unter <Einstellungen> den Menupunkt <Geräteverwaltung> und
dann <Sensor> auswählen.

Es erscheint eine Liste mit eingebundenen Sensoren.

Durch längeres Drücken auf den zu entfernenden Sensor gelangt man in das
Menu des Sensors.

Hier den Menupunkt <Einstellungen> und dann <Gerät löschen> wählen.
Austauschen der Batterie

Nur Batterien vom Typ CR2032 (3V) verwenden.

Batteriefach an der Rückseite öffnen.

Verbrauchte Batterie(n) entnehmen.

Legen Sie die Batterie(n) entsprechend der angegebenen Polung in das Fach ein.
Bei falscher Polung besteht Explosions‐ und Verätzungsgefahr!

Verschließen Sie wieder das Batteriefach.
Entsorgung (Europäische Union)
 Produkt nicht im Hausmüll entsorgen! Produkte mit diesem Symbol sind
entsprechend der Richtlinie(WEEE, 2012/19) über Elektro‐ und Elektronik‐
Altgeräte über die örtlichen Sammelstellen für Elektro‐Altgeräte zu entsorgen!
 Hinweis zu verbrauchten Batterien/Akkus:
Werfen Sie verbrauchte Batterien nicht in den Hausmüll. Bringen Sie die Batterien
zu einer öffentlichen Sammelstelle oder zu der Verkaufsstelle zurück. Geben Sie
nur vollständig entladene Batterien/Akkus zurück. Kleben Sie die Pole bei
Lagerung und Entsorgung ab, damit keine Kurzschlüsse entstehen.
Hiermit erklärt die SLV GmbH, dass der hier beschriebene Funkanlagentyp der Richtlinie
2014/53/EU entspricht. Der vollständige Text der EU‐Konformitätserklärung ist unter
der folgenden Internetadresse verfügbar:
www.slv.com/jump/420041
Das Produkt darf in allen EU‐Staaten vertrieben werden.
420041 08.12.2017 © SLV GmbH, Daimlerstr. 21‐23, 52531 Übach‐Palenberg,
Germany, Tel. +49 (0)2451 4833‐0 Technische Änderungen vorbehalten.
Made in China.
A
< 20 mm: ON
> 20 mm: OFF
ENGLISH
The VALETO® Window / Door Sensor monitors the status of doors or windows. The
switching function enables to control lighting or send a status notice to a mobile device.
Technical Data
Battery: CR2032 (3V)
Transmitting frequenzy: 2,4GHz
Transmission power: 3,6mW
Transmission range: 30 m
Installation / Operation
The Valeto® System may only be operated in private areas and not in commercial areas.
The product may only be used in dry rooms.
Install the product as shown in the figure.
The maximum distance between the two elements is 20 mm.
Remove the isolating strip from the battery.
Intergration into the VALETO® App
Notice: For this at least one Gateway must be integrated within the app.

Open the VALETO® app on a mobile device.

Choose the Gateway to which the device should be added.

Choose <Add device> within <Settings>.

Push the button (A) using the supplied tool for five seconds. The LED on the
front flashes.

Choose <Smart Device> next. After that a search run is started.

When the search run is finished choose the displayed device.

After a period of 90 seconds the device is ready for operation.
Removing from the VALETO® App

Open the VALETO® app on a mobile device.

Choose the Gateway from which the device should be removed.

Within <Settings> choose <Device Mangement> and then <Sensor>.

A list of connected sensors appears.

Applying a long push on the sensorthat is supposed to be removed leads to the
details of the sensor.

Choose <Settings> and then <Delete Device>.
Changing the battery

Use only batteries of type CR2032(3V).

Open the battery compartment on the back.

Remove the used battery (see note on used batteries).

Insert the batteries considering the right polarity into the battery compartment.
Wrong polarity may lead to explosion and/or chemical burn!

Close the battery compartment.
Disposal (European Union)
 Do not dispose the product with the regular household waste! Products marked
with this sign must be disposed according to the directive(WEEE, 2012/19) on
electrical and electronic devices at local collection points for such devices.
 Notes on used batteries:
Do not throw used batteries in the regular household waste. Discard the batteries
at a public collecting point or at the retail store where the batteries were
CR2032
purchased. Return only completely discharged batteries. Cover the terminals
+
3V before storage or disposal to avoid short‐circuits.
Hereby, SLV GmbH declares that the radio equipment described here is in
compliance with Directive 2014/53/EC. The full text of the EU declaration of
conformity is available at the following internet address:
www.slv.com/jump/420041
This radio equipment may be distributed in all countries of the EU.
420041 08.12.2017 © SLV GmbH, Daimlerstr. 21‐23, 52531 Übach‐Palenberg,
Germany, Tel. +49 (0)2451 4833‐0. Technical Details are subject to change. Made in
China.
