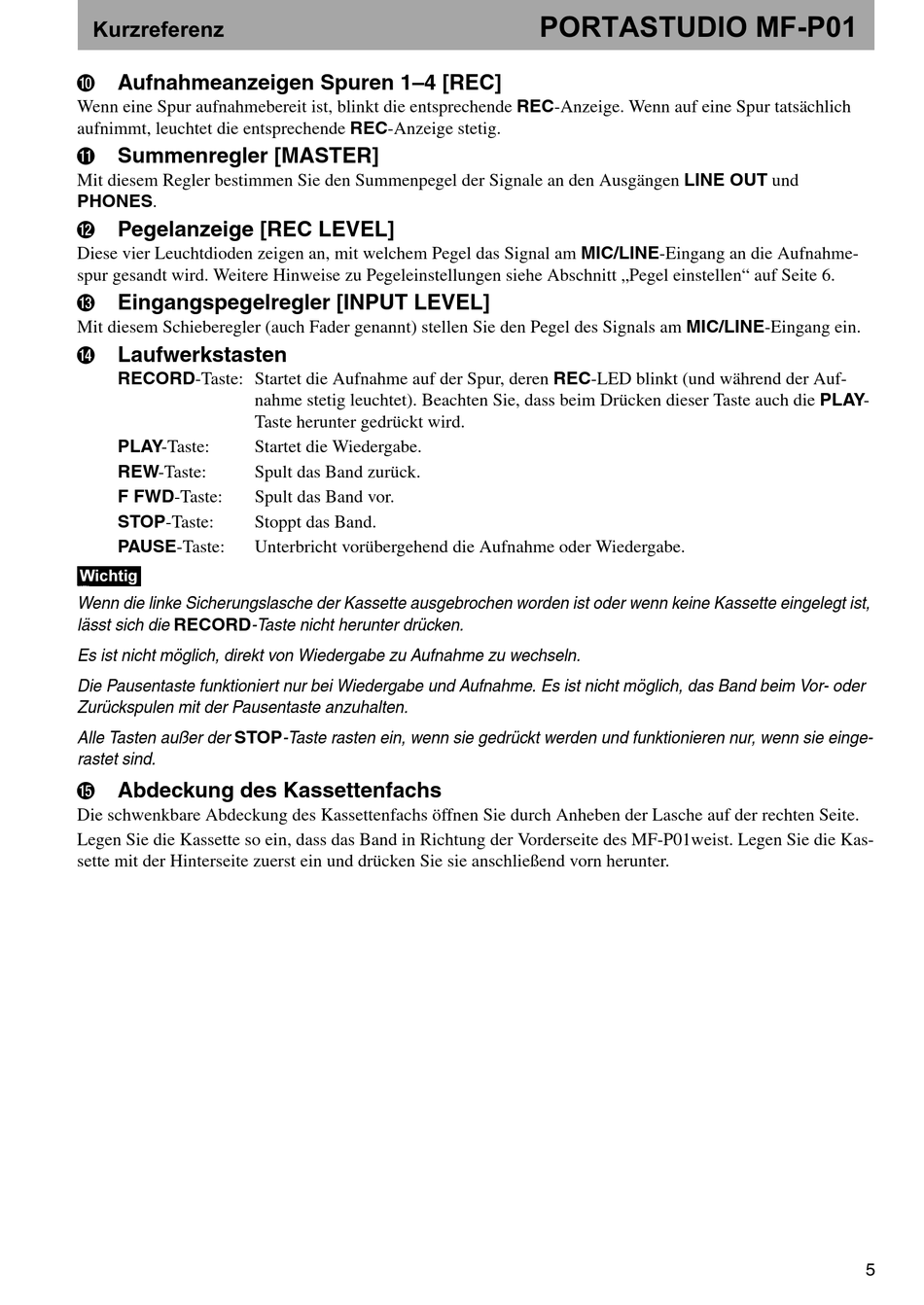

Kurzreferenz
A
Aufnahmeanzeigen Spuren 1–4 [REC]
Wenn eine Spur aufnahmebereit ist, blinkt die entsprechende REC-Anzeige. Wenn auf eine Spur tatsächlich
aufnimmt, leuchtet die entsprechende REC-Anzeige stetig.
B
Summenregler [MASTER]
Mit diesem Regler bestimmen Sie den Summenpegel der Signale an den Ausgängen LINE OUT und
PHONES.
C
Pegelanzeige [REC LEVEL]
Diese vier Leuchtdioden zeigen an, mit welchem Pegel das Signal am MIC/LINE-Eingang an die Aufnahme-
spur gesandt wird. Weitere Hinweise zu Pegeleinstellungen siehe Abschnitt „Pegel einstellen" auf Seite 6.
D
Eingangspegelregler [INPUT LEVEL]
Mit diesem Schieberegler (auch Fader genannt) stellen Sie den Pegel des Signals am MIC/LINE-Eingang ein.
E
Laufwerkstasten
RECORD-Taste: Startet die Aufnahme auf der Spur, deren REC-LED blinkt (und während der Auf-
PLAY-Taste:
REW-Taste:
F FWD-Taste:
STOP-Taste:
PAUSE-Taste:
Wichtig
NOTES
Wenn die linke Sicherungslasche der Kassette ausgebrochen worden ist oder wenn keine Kassette eingelegt ist,
lässt sich die RECORD-Taste nicht herunter drücken.
Es ist nicht möglich, direkt von Wiedergabe zu Aufnahme zu wechseln.
Die Pausentaste funktioniert nur bei Wiedergabe und Aufnahme. Es ist nicht möglich, das Band beim Vor- oder
Zurückspulen mit der Pausentaste anzuhalten.
Alle Tasten außer der STOP-Taste rasten ein, wenn sie gedrückt werden und funktionieren nur, wenn sie einge-
rastet sind.
F
Abdeckung des Kassettenfachs
Die schwenkbare Abdeckung des Kassettenfachs öffnen Sie durch Anheben der Lasche auf der rechten Seite.
Legen Sie die Kassette so ein, dass das Band in Richtung der Vorderseite des MF-P01weist. Legen Sie die Kas-
sette mit der Hinterseite zuerst ein und drücken Sie sie anschließend vorn herunter.
nahme stetig leuchtet). Beachten Sie, dass beim Drücken dieser Taste auch die PLAY-
Taste herunter gedrückt wird.
Startet die Wiedergabe.
Spult das Band zurück.
Spult das Band vor.
Stoppt das Band.
Unterbricht vorübergehend die Aufnahme oder Wiedergabe.
PORTASTUDIO MF-P01
5
