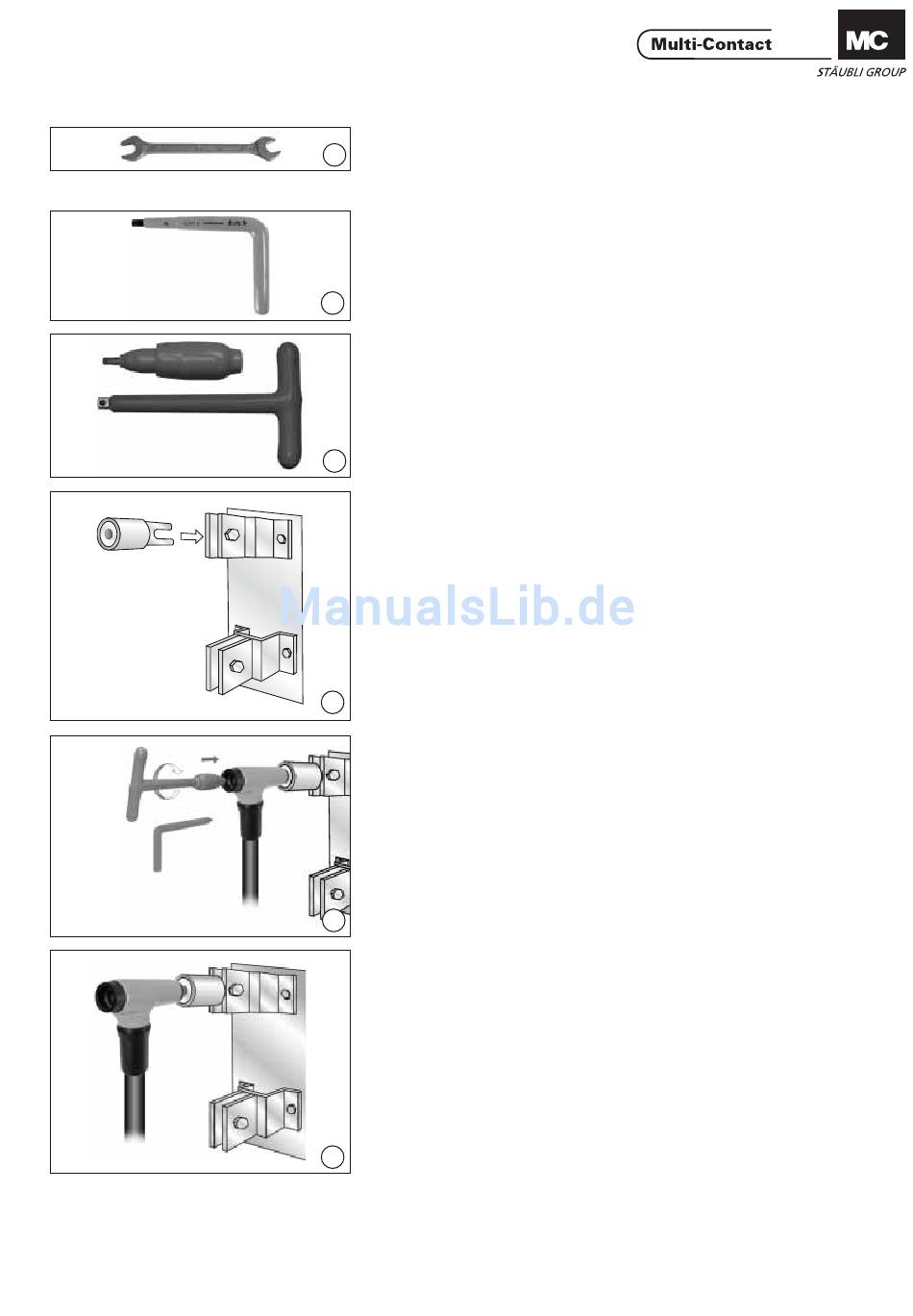

Notwendiges Werkzeug
1
(ill. 1)
Isolierter Gabelschlüssel.
(ill. 2)
6-kant Winkelschlüssel SW12, isoliert,
Bestell-Nr.: 19.5520
2
(ill. 3)
Isolierter 6-kant Schlüssel CLC mit
Drehmomentbegrenzer.
Bestell-Nr. 19.5509
3
Verbindung
(ill. 4)
Muttern der Klemmbacken mit dem
isolierten Gabelschüssel lösen. Siche-
rung mit Handgriff entfernen. Adapter
auf einer Klemmbacke montieren.
Muttern gut anziehen.
4
(ill. 5)
CV400 mit Hilfe des 6-kant Winkel-
schlüssels oder 6-kant Schlüssels mit
Drehmomentbegrenzer anschrauben.
Bei Verwendung des Drehmomentbe-
grenzers an diesem Drehen bis zum
Auslösen.
5
(ill. 6)
Die Verbindung ist bereit.
6
www.multi-contact.com
Tools required
(ill. 1)
Insulated fork wrench.
(ill. 2)
Hexagonal angle wrench SW12,
insulat ed, Order No. 19.5520
(ill. 3)
Insulated hexagonal wrench CLC with
torque limiter. Order No. 19.5509
Connection
(ill. 4)
Unscrew the nuts of the clamping jaw
with the insulated fork wrench. Re-
move fuse with handle. Fit adapter on
one clamping jaw. Tighten nuts fi rmly.
(ill. 5)
Screw on CV400 using hexagonal
angle wrench or hexagonal wrench
with torque limiter. If using the
torque limite r, continue turning until it
release s.
(ill. 6)
The connection is ready.
