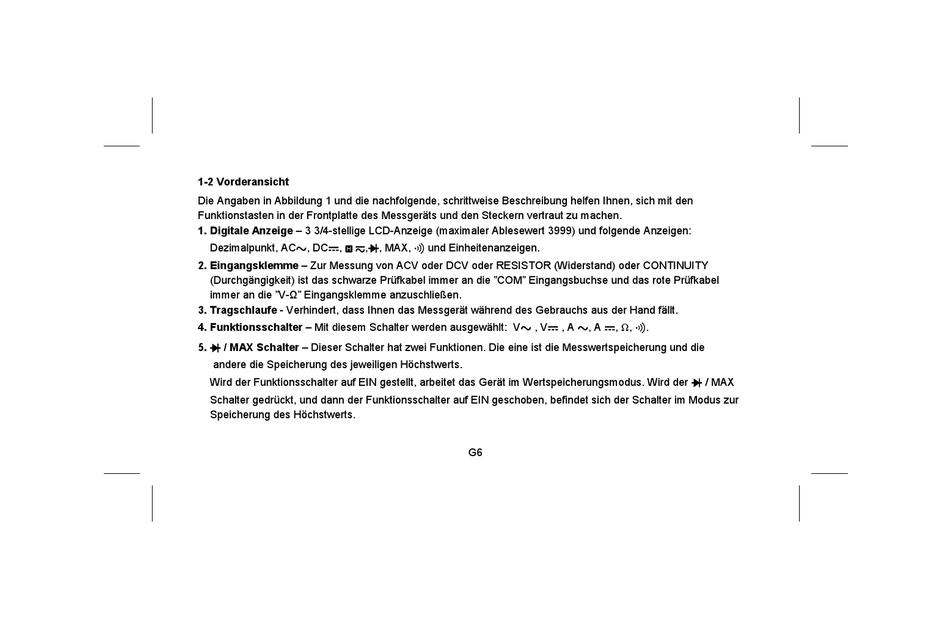

1-2 Vorderansicht
Die Angaben in Abbildung 1 und die nachfolgende, schrittweise Beschreibung helfen Ihnen, sich mit den
Funktionstasten in der Frontplatte des Messgeräts und den Steckern vertraut zu machen.
1. Digitale Anzeige – 3 3/4-stellige LCD-Anzeige (maximaler Ablesewert 3999) und folgende Anzeigen:
Dezimalpunkt, AC, DC, = , , MAX,
2. Eingangsklemme – Zur Messung von ACV oder DCV oder RESISTOR (Widerstand) oder CONTINUITY
(Durchgängigkeit) ist das schwarze Prüfkabel immer an die "COM" Eingangsbuchse und das rote Prüfkabel
immer an die "V-Ω" Eingangsklemme anzuschließen.
3. Tragschlaufe - Verhindert, dass Ihnen das Messgerät während des Gebrauchs aus der Hand fällt.
4. Funktionsschalter – Mit diesem Schalter werden ausgewählt: V , V , A , A , Ω,
5. / MAX Schalter – Dieser Schalter hat zwei Funktionen. Die eine ist die Messwertspeicherung und die
andere die Speicherung des jeweiligen Höchstwerts.
Wird der Funktionsschalter auf EIN gestellt, arbeitet das Gerät im Wertspeicherungsmodus. Wird der
Schalter gedrückt, und dann der Funktionsschalter auf EIN geschoben, befindet sich der Schalter im Modus zur
Speicherung des Höchstwerts.
und Einheitenanzeigen.
