jablotron JA-100K Benutzerhandbuch

jablotron JA-100K Benutzerhandbuch

Vorschau ausblenden Andere Handbücher für JA-100K:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Sicherung von kleinen
Installationen
auf Basis der JA-100K

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für jablotron JA-100K

Inhaltszusammenfassung für jablotron JA-100K

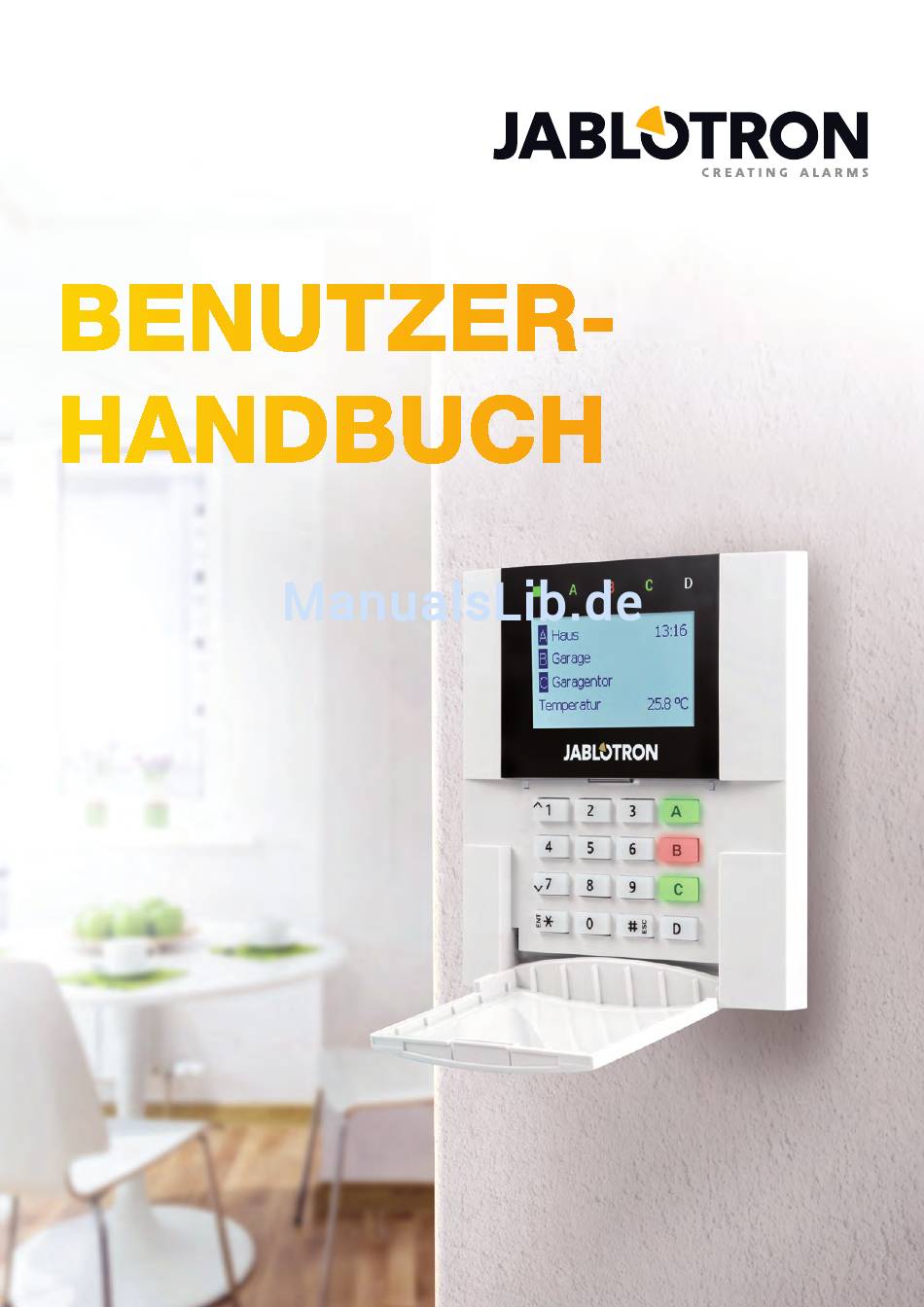

  • Seite 1 Sicherung von kleinen Installationen auf Basis der JA-100K...

  • Seite 2: Inhaltsverzeichnis

    Bedienen des Systems mit einer Fernbedienung Bedienen des Systems mithilfe eines Computers und USB-Kabels (J-Link) Bedienen des Systems über das Sprachmenü Bedienen des Systems über die webasierte und mobile Anwendung My-JABLOTRON Bedienen des Systems mit der MyJABLOTRON-Smartphone-App Bedienung des Systems per SMS Fernbedienen des Systems mit einem Computer (J-Link) 2.10...
  • Seite 3 Ändern von Benutzernamen oder Telefonnummern Hinzufügen / Löschen von Benutzern Erstellung von Zeitschaltuhrfunktionen EREIGNISVERLAUF Mithilfe des LCD-Bedienteils Mithilfe von J-Link und einem Computer Durch Einloggen in MyJABLOTRON (Web/Smartphone-App) 6. WAS IST MyJABLOTRON? 7. REGELMÄßIGE WARTUNG 8. TECHNISCHE SPEZIFIKATIONEN 9. BEGRIFFSGLOSSAR...

  • Seite 4: Einleitung

    1. EINLEITUNG Vielen Dank, dass Sie sich für das Sicherheitssystem JABLOTRON 100 entschieden haben. Diese Bedienungsanleitung ist für die Zentrale JA-100K und den Bedienteilen JA-110E oder 150E vorgesehen. Das System stellt eine einzigartige Sicherheits- lösung für die gewerbliche, private und persönliche Sicherheit von Innenräumen dar.
  • Seite 5 2. BEDIENUNG DES SYSTEMS JABLOTRON 100 Benutzer und ihre Zugriffsrechte BENUTZER- BESCHREIBUNG -PROFIL Dieser Code hat die höchste Autorisierungsstufe zum Konfi gurieren des Systemverhaltens und hat die Berechtigung, das System nach einem ausgelösten Alarm und Blockierung zu entsperren. Er kann auf den Errichtermodus und auf alle Registerkarten mit Optionen zugreifen, einschließlich der AES-Kommunikation (Alarmempfangsstelle), wobei er den Zugriff...

  • Seite 6: Code-Autorisierung Am Bedienteil

    2. BEDIENUNG DES SYSTEMS JABLOTRON 100 CODE-AUTORISIERUNG AM BEDIENTEIL Die Autorisierung mit einem Benutzercode erfolgt durch Eingabe eines gültigen Codes an einem Bedienteil oder mit einem RFID-Tag. Dabei kann ein 4- oder 6-stelliger Code in das System (abhängig vom ausgewählten Profi l) eingegeben werden.

  • Seite 7: Verwendung Des System-Bedienteils

    2. BEDIENUNG DES SYSTEMS JABLOTRON 100 Bedienungsmöglichkeiten der Zentrale JA-100K: vor Ort: Bedienteil des Systems Fernbedienung des Systems Computer mit einem USB-Kabel und der Software J-Link per Fernzugriff: Smartphone-Anwendung MyJABLOTRON Computer über das Webinterface MyJABLOTRON Mobil per SMS Telefon mit Sprachmenü...

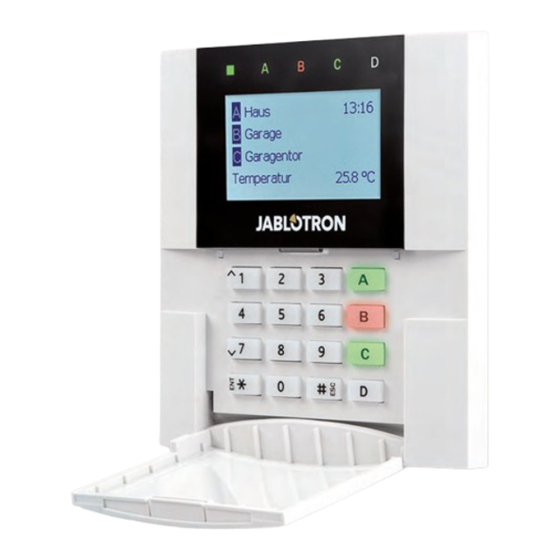

  • Seite 8 2. BEDIENUNG DES SYSTEMS JABLOTRON 100 JABLOTRON 100 kann über System-Bedienteil gesteuert werden, über das nicht nur die Steuerung erfolgt, sondern auch der Status einzelner Bereiche angezeigt wird. Der Status der einzelnen Bereiche wird von den Statusanzeigen A, B, C, D über dem LCD-Display und den Funktionstasten angezeigt. Die Zentrale kann direkt über die Funktionstasten auf dem Bedienteil bedient werden (Scharf- oder Unscharfschalten des Alarmsystems und andere Automatisierungs- funktionen).
  • Seite 9 2. BEDIENUNG DES SYSTEMS JABLOTRON 100 Menüstruktur und Beschreibung des LCD-Bedienteils Ermöglicht den Abbruch der Anzeige von Löschen des Alarmen/fehlgeschlagenen Scharfschaltungen Alarmspeichers in allen Sicherungsbereichen, für die der Benutzer Zugriffsrechte hat. Ermöglicht die Steuerung der Sicherungsbereiche Bereichs- des Systems, für die der Benutzer Zugriffsrechte...

  • Seite 10: Scharfschalten Von Sicherungsbereichen

    2. BEDIENUNG DES SYSTEMS JABLOTRON 100 2.2.1 SCHARFSCHALTEN VON SICHERUNGSBEREICHEN 1. Autorisieren Sie sich über das 2. Betätigen Sie die 3. Der Befehl wird ausgeführt Bedienteil. Die Funktionstasten Funktionstaste für die und das Bedienteil zeigt akustisch A, B, C, D leuchten auf und die Scharschaltung des die Ausgangsverzögerung...

  • Seite 11: Unscharfschalten Von Sicherungsbereichen

    2. BEDIENUNG DES SYSTEMS JABLOTRON 100 2.2.2 UNSCHARFSCHALTEN VON SICHERUNGSBEREICHEN 1. Wenn Sie das Gebäude 2. Autorisieren Sie sich über das 4. Der Befehl wird ausgeführt. betreten (und einen Melder des Bedienteil - die Systemanzeige Die Funktionstasten und die Reaktionsmodus „Verzögerter Alarm"...

  • Seite 12: Die Erzwungene Zugriffssteuerung (Überfallalarm)

    2. BEDIENUNG DES SYSTEMS JABLOTRON 100 Um den gesamten Bereich scharfzuschalten, in dem die Teilscharfschaltung ermöglicht ist, halten Sie die Taste zur Scharfschaltung für 2 Sekunden gedrückt oder drücken Sie sie zweimal. Nachdem die Taste einmal gedrückt wurde, leuchtet sie dauerhaft gelb, nach dem zweiten Drücken leuchtet sie dauerhaft rot.

  • Seite 13: Bereichssteuerung Über Die Autorisierungsfunktion

    2. BEDIENUNG DES SYSTEMS JABLOTRON 100 Hinweis: Bei der Verwendung des Systemprofi ls „Standard“ ist es möglich, das folgende Verfahren zu benutzen erst durch Betätigen einer Funktionstaste eine bestimmte Aktion auszuwählen und diese dann durch Autorisierung mithilfe des Bedienteils zu bestätigen.

  • Seite 14: Bedienen Des Systems Mithilfe Eines Computers Und Usb-Kabels (J-Link)

    BEDIENEN DES SYSTEMS MITHILFE EINES COMPUTERS UND USB-KABELS (J-LINK) Das System JABLOTRON 100 kann lokal oder aus der Ferne (siehe Abschnitt 2.9) über einen Computer und die insta- llierte Software J-Link bedient werden, die für die Benutzerverwaltung verwendet werden kann (Benutzer hinzufügen/ entfernen, ihre Autorisierungsebene, Telefonnummern, Codes, Karten / Anhänger ändern usw.).

  • Seite 15: Bedienen Des Systems Über Die Webasierte Und Mobile Anwendung Myjablotron

    WEBASIERTE UND MOBILE ANWENDUNG MyJABLOTRON Das System JABLOTRON 100 lässt sich einfach und bequem mit Ihrem Computer über das Internet und das Webinter- face MyJABLOTRON steuern. Der Zugriff darauf ist über www.myjablotron.com möglich. Weitere Informationen über dieses Webinterface fi nden Sie in Kapitel 6 unten.

  • Seite 16: Bedienen Des Systems Mit Der Myjablotron-Smartphone-App

    2. BEDIENUNG DES SYSTEMS JABLOTRON 100 MyJABLOTRON - LITE Version Je nach Land (oder Region) können Kunden ein Konto und / oder Dienste in der LITE-Version der MyJABLOTRON- -Web-Anwendung erstellen. Der LITE-Service ist in der Funktionalität begrenzt und minimiert die Anforderungen an die Datenübertragung.

  • Seite 17: Fernbedienen Des Systems Über Einen Computer (J-Link)

    FERNBEDIENEN DES SYSTEMS ÜBER EINEN COMPUTER (J-LINK) Das System JABLOTRON 100 kann durch Installation des Programms J-Link auf Ihrem Computer aus der Ferne und lokal bedient werden (siehe Abschnitt 2.4). Das Programm kann auch für die Benutzerverwaltung (Ändern von Codes, Karten/ Anhängern und Telefonnummern) verwendet werden...

  • Seite 18: Sms-Nachricht

    2. BEDIENUNG DES SYSTEMS JABLOTRON 100 2.10.5 SMS-NACHRICHT Das Versenden einer SMS kann einen bestimmten PG ein- / ausschalten. Ob eine Autorisierung erforderlich ist, hängt von der Systemkonfi guration ab. Beispiel: CODE_KONFIGURIERTER TEXT (“_” Zeichen = Leertaste) WARNHINWEIS: Ein PG-Ausgang kann nur dann gesteuert werden, wenn die GSM-Verbindung mit der Zentrale mög- lich ist.

  • Seite 19: Benutzereinstellungen Des Systems

    J-Link oder, im Falle eines Errichter über F-Link zum System hinzugefügt (oder daraus gelöscht) werden. Die Anzahl der optionalen zusätzlichen Benutzer, ist von den Systemparametern und Voreinstellungen des Errichters abhängig. Bei Fragen kontaktieren Sie bitte Ihren Jablotron Errichter. Beim Erstellen neuer Benutzer ist es wichtig, ihnen Zugangsberechtigung (Rechte), Bereiche, die sie bedienen dürfen,...

  • Seite 20: Erstellung Von Zeitschaltuhrfunktionen

    WARNHINWEIS: J-Link ist nur für das Windows Betriebssystem verfügbar. DURCH EINLOGGEN IN MyJABLOTRON (WEB/SMARTPHONE) Sofern die Anwendung MyJABLOTRON aktiviert wurde, können alle Systemereignisse nach dem Einloggen in der My- JABLOTRON-Web-/Smartphone-Anwendung angesehen werden. Das Konto zeigt den Verlauf in einem Bereich an, der den Zugriffsrechten des Benutzers entspricht.

  • Seite 21: Was Ist Myjablotron

    6. WAS IST MyJABLOTRON? MyJABLOTRONi ist ein einzigartiger Dienst, der den Online-Zugriff auf JABLOTRON-Systeme ermöglicht. Er ermöglicht Endbenutzern die Überwachung und Steuerung des Systems. MyJABLOTRON ERMÖGLICHT BENUTZERN: Den aktuellen Systemstatus einzusehen. Sicherungsbereiche oder seperate Teile davon scharf, teilscharf oder unscharf zu schalten .

  • Seite 22: Technische Spezifikationen

    DP2 (with IP / CID protocol) @ ATS-Übertragungsprotokolle JABLO IP, SIA IP, Contact ID, JABLO SMS @ ATC Schutz gegen Datenaustausch und Datenschutz JABLOTRON-Protokoll: Geschützte AES Verschlüsselung mit min- destens 128 bit Schlüssellänge ANSI SIA DC-09.2012 Protokoll mit 128 bit AES Verschlüsselung LAN-Verbindung...

  • Seite 23: Begriffsglossar

    Systemstatus (nach Systemstatus, Alarmstatus, Fehler usw.) automatisiert möglich. Gebäudeautomatisierung Zusätzlich zu seiner Funktion als Gefahrenmeldeanlage bietet das System JA-100K eine Reihe weiterer Funktionen. Zu den beliebtesten Funktionen gehören: elektrische Türschlösser, automatisierte Lichtschalter mit Bewegungsmeldern und die Fernsteuerung von Geräten (Heizung, Garagentore, Tore, Eintrittsbarrieren etc.).
  • Seite 26 MNX501100...
