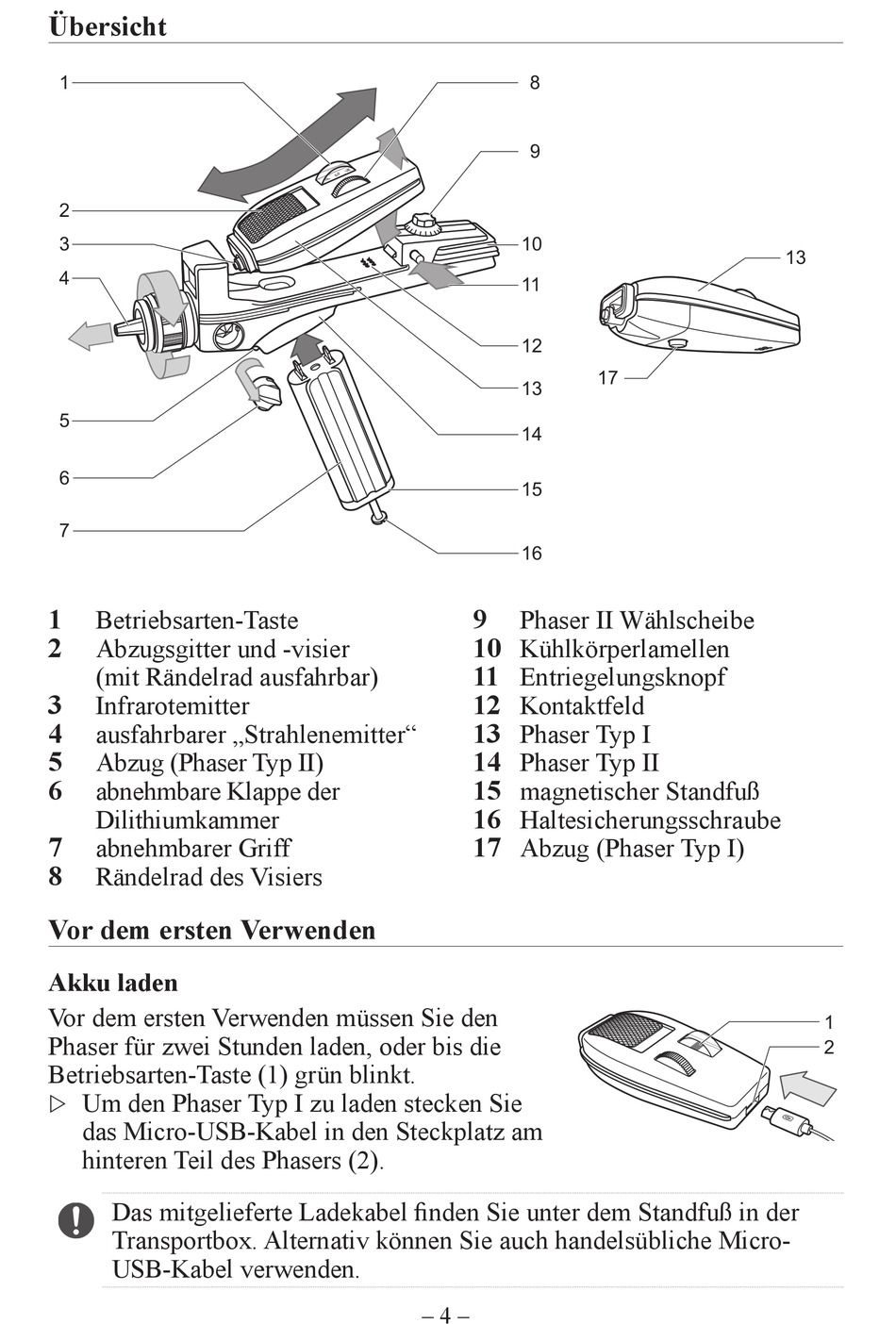

Übersicht
1
2
3
4
5
6
7
1
Betriebsarten-Taste
2
Abzugsgitter und -visier
(mit Rändelrad ausfahrbar)
3
Infrarotemitter
4
ausfahrbarer „Strahlenemitter"
5
Abzug (Phaser Typ II)
6
abnehmbare Klappe der
Dilithiumkammer
7
abnehmbarer Griff
8
Rändelrad des Visiers
Vor dem ersten Verwenden
Akku laden
Vor dem ersten Verwenden müssen Sie den
Phaser für zwei Stunden laden, oder bis die
Betriebsarten-Taste (1) grün blinkt.
Um den Phaser Typ I zu laden stecken Sie
Z
das Micro-USB-Kabel in den Steckplatz am
hinteren Teil des Phasers (2).
Das mitgelieferte Ladekabel finden Sie unter dem Standfuß in der
Transportbox. Alternativ können Sie auch handelsübliche Micro-
USB-Kabel verwenden.
8
9
10
11
12
13
14
15
16
9
Phaser II Wählscheibe
10
Kühlkörperlamellen
11
Entriegelungsknopf
12
Kontaktfeld
13
Phaser Typ I
14
Phaser Typ II
15
magnetischer Standfuß
16
Haltesicherungsschraube
17
Abzug (Phaser Typ I)
– 4 –
17
13
1
2
