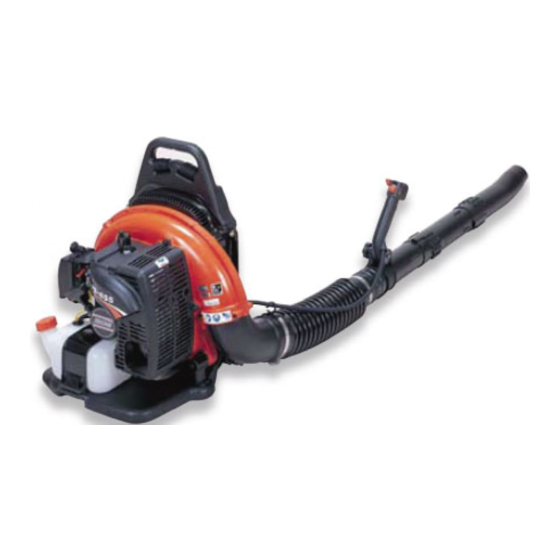

- Seite 1 BEDIENUNGSANLEITUNG MODELL PB-655 DEUTSCH ACHTUNG SIEHE BEDIENUNGSANLEITUNG X7531121503 X753002603 02/08...
-
Seite 2: Inhaltsverzeichnis
EINFÜHRUNG Vielen Dank für Ihre Entscheidung zugunsten des ECHO WARNUNG Motorgebläses. ECHO Motorgebläse zeichnen sich durch präzise Konstruktion, Aufbau und Herstellung aus ZWECKS SICHEREN UND ORDNUNGSGEMÄSSEN und bieten jahrelang zuverlässigen Betrieb und hohe BETRIEBS MÜSSEN SIE DIE BEDIENUNGSANLEITUNG UNBEDINGT Leistungsfähigkeit. Dieses Motorgebläse ist mit DURCHLESEN UND DIE ANWEISUNGEN Benzinmotor ausgerüstet und zur Beseitigung vieler... -
Seite 3: Richtlinien Zur Betriebssicherheit
Anweisungen verständlich sind, bevor Sie das Gerät benutzen. • Wenn Sie irgendwelche Fragen oder Schwierigkeiten haben, wenden Sie sich vertrauensvoll an Ihren ECHO-Fachhändler. • Schuhe mit rutschfesten Sohlen tragen. Keine offenen Sandalen tragen oder gar barfuß mit dem Gerät arbeiten. -
Seite 4: Anmerkung
EINSCHRÄNKUNG DER LÄRMBELÄSTIGUNG ANMERKUNG Bevor Sie das Gebläse in Betrieb setzen, sollten Sie sich nach den örtlichen geltenden Vorschriften über Lämpegel sowie der Tageszeit, in der das Gebläse eingesetzt werden darf erkundigen. • Motorgeräte dürfen nicht benutzt werden, wenn sie als störend empfunden werden könnten, wie z.B. -
Seite 5: Augen- Und Ohrenschutz
SCHUTZMASSNAHMEN GEGE TENDOPERIOSTOSEN Es wird angenommen, daß eine Überanstrengung der Muskeln und Sehnen der Finger, Hände, Arme und Schultern in den betreffenden Körperteilen Schmerz, Schwellungen, Gefühllosigkeit, Schwäche und auch akuten Schmerz verursachen kann. Durch bestimmte wiederholte Handbewegungen können Sie sich einem erhöhten Risiko der Entwicklung von Tendoperiostosen aussetzen. -
Seite 6: Beschreibung
BESCHREIBUNG VERPACKUNGSINHALT 1 - Energie Kopf 1 - Gaszugführung 2 - Rohrschellen 1 - bewegliche Rohrstück 1 - Rohr mit drehbarer Hülse 1 - Gerades Gebläserohr 1 - Gebogenes Gebläserohr 1 - T Schlüssel 1 - Bedienungsanleitung Bestell-Nr. Sicherheitsaufkleber 890160-06361 Bestell-Nr. - Seite 7 BESCHREIBUNG 1. LUFTFILTER-ABDECKUNG - Zur Abeckung und 10. GASFESTSTELLKNOPF - Feststeller Zur Abdichtung des Luftfilters. Festsetzung des Gashebels bei erreichen der gewünschten Motordrehzehl. 2. ZÜNDKERZE 11. ZÜNDSCHALTER - “SCHIEBESCHALTER” oben 3. SCHALLDÄMPFER-FUNKENSCHUTZGITTER - am Griff. Vorwärts auf Betrieb, rückwärts auf Stopp. Der mit Funkenschutzgitter ausgerüstete Schalldämpfer dient zur Senkung des Auspufflärms 12.
-
Seite 8: Zusammenbau
ZUSAMMENBAU WARNUNG NIEMALS WARTUNGS- ODER MONTAGEARBEITEN AUSFÜHREN WÄHREND DER MOTOR LÄUFT. DIES KANN ZU VERLETZUNGEN FÜHREN. GEBLÄSEROHR ZUSAMMENBAUEN 1. Montieren Sie die Gaszugführung (G) gegenüber der Klammer, indem Sie diese aufsetzten und drehen bis sie in das Band einrastet. 2. Rohrschellen (A) auf das flexible Rohrstück (B) montieren. -
Seite 9: Betrieb
Oktan min., keinen Kraftstoff mit Methylalkohol oder mehr als 10 % Ethylalkohol verwenden. • Mischverhältnis ISO-L-EGD Standard (ISO/CD 13738), JASO FC/FD und ECHO Premium 50 : 1 Öl; 50 : 1 (2 %). - Den Mischvorgang nicht direkt im Kraftstofftank durchführen. -
Seite 10: Warmstart
KALTSTART BETRIEB • Kraftstofftank mit Kraftstoff füllen. Zündschalter 1. Stopschalter am Gasgriff auf START/RUN Position schieben. 2. Die Kraftstoffpumpe (Primer) so lange betätigen, bis Kraftstoff in der durchsichtigen Kraftstoffleitung sichtbar wird. ANMERKUNG Die Kraftstoffpumpe bzw. die (durchsichtige) Kraftstoffleitung braucht nicht mit Kraftstoff gefüllt zu sein. -
Seite 11: Risiken Von Beschädigungen Einschränken
• Überprüfen Sie den Gaszug bevor Sie mit dem Gerät arbeiten. Der Gaszug muß zwischen Ellebogenstück und Rahmen und oberhalb des flexiblen Gebläserohrs verlaufen. • Das PB-655 Motorgebläse kann nach einer Einlaufzeit von ca. 3 Tankfüllungen mit beliebiger Drehzahl zwischen 2,600 U/Min. und 7,000 U/Min. betrieben werden. -
Seite 12: Pflege Und Instandhaltung
PFLEGE UND INSTANDHALTUNG BEREICH AUFGABE SEITE VOR DEM EINSATZ MONATLICH Luftfilter Überprüfen/Austauschen • Kraftstoffilter Überprüfen/Reinigen/Austauschen • Kraftstoffleitung Prüfen • Zündkerze Überprüfen/Reinigen/Einstellen/Austauschen • Vergaser Einstellen/Austauschen und einstellen • Kühlsystem Überprüfen/Reinigen • Schalldämpfer (Funkenschutzgitter) Überprüfen/Festziehen/Reinigen • Anlasserseil Überprüfen/Austauschen • Kraftstoffsystem Überprüfen • Schrauben, Bolzen und Muttern Überprüfen, Festziehen/Austauschen... -
Seite 13: Zündkerze
ZÜNDKERZE 1. Elektrodenabstand nachprüfen. Der richtige Elektrodenabstand beträgt 0.6 bis 0.7 mm. 2. Elektrode auf Verschleiß prüfen. 3. Isolierkörper auf Öl und andere Ablagerungen überprüfen. 0.6 bis 0.7 mm 4. Zündkerze ggf. austauschen und auf 15 bis 17 N·m (auf 150 bis 170 kgf·cm) festziehen. ANMERKUNG Zündkerze nicht zu sehr festziehen. -
Seite 14: Schalldämpfer Und Auspuffkanal
SCHALLDÄMPFER UND AUSPUFFKANAL Motorabdeckung ANMERKUNG Kohleablagerungen im Zylinderauspuffkanal und im Schalldämpfer führen zu einem Abfallen der Motorleistung und zum Überhitzen. Der Schalldämpfer-Auspuffkanalund das Funkenschutzgitter sind von Zeit zu Zeit nachzuprüfen. Beim Reinigen des Zylinderauspuffkanals ist darauf zu achten, daß der Zylinder oder Kolben nicht verkratzt werden. -
Seite 15: Behebung Von Betriebsstörungen
• Ersetzen WARNUNG • SOWEIT DIE WARTUNG DES SAUGHÄCKSLERS ÜBER DIE PUNKTE HINAUSGEHT, DIE IN DER BETRIEBSANLEITUNG AUFGEFÜHRT SIND, SOLL DIESE VON IHREM ECHO - FACHHÄNDLER DURCHGEFÜHRT WERDEN. • BENZINDÄMPFE KÖNNEN SEHR GEFÄHRLICH SEIN UND ZU EXPLOSIONEN FÜHREN. TESTEN SIE NIEMALS DEN ZÜNDFUNKEN DER ZÜNDKERZE DURCH ERDUNG AM MOTORZYLINDER. -
Seite 16: Lagerung
• Sollte diese Bedienungsanleitung nicht mehr verfügbar oder verloren gegangen sein, so beziehen Sie bitte eine neue von Ihrem ECHO-Händler. • Wenn Sie ein Gerät mieten, so liefert Ihnen diese Bedienungsanleitung Erläuterungen und Instruktionen. Übergeben Sie das Gerät bitte zusammen mit dieser Bedienungsanleitung an diejenige Person die das gemietete Gerät bedient. -
Seite 17: Technische Daten
Bleifreies Normalbenzin, Unverbleit, 89 Oktan min., keinen Kraftstoff mit Methylalkohol oder mehr als 10 % Ethylalkohol verwenden. Öl Vollsynthetisches 2-Takt Motoröl. ISO-L-EGD Standard (ISO/CD 13738), JASO FC/FD und ECHO Premium 50 : 1 Öl. Mischverhältnis 50 : 1 (2 %) Fassungsvermögen des Kraftstofftanks... -
Seite 18: Konformitätserklärung
7-2 SUEHIROCHO 1-CHOME OHME ; TOKYO 198-8711 JAPAN erklären, dass das nachfolgende neue Motorgerät: RÜCKENTRAGBARE BLASGERÄT Fabrikat ECHO PB-655 zusammengebaut bei: ECHO, INCORPORATED 400 Oakwood Road Lake Zurich, Illinois 60047-1564 U.S.A. mit den Erfordernissen der EG-Maschinenrichtlinie 98/37/EC (1998) u. der Richtlinie 2004/ 108/EC übereinstimmt. -
Seite 19: Gewährleistungs- Und Garantiebestimmungen Für Echo- Motorgeräte
