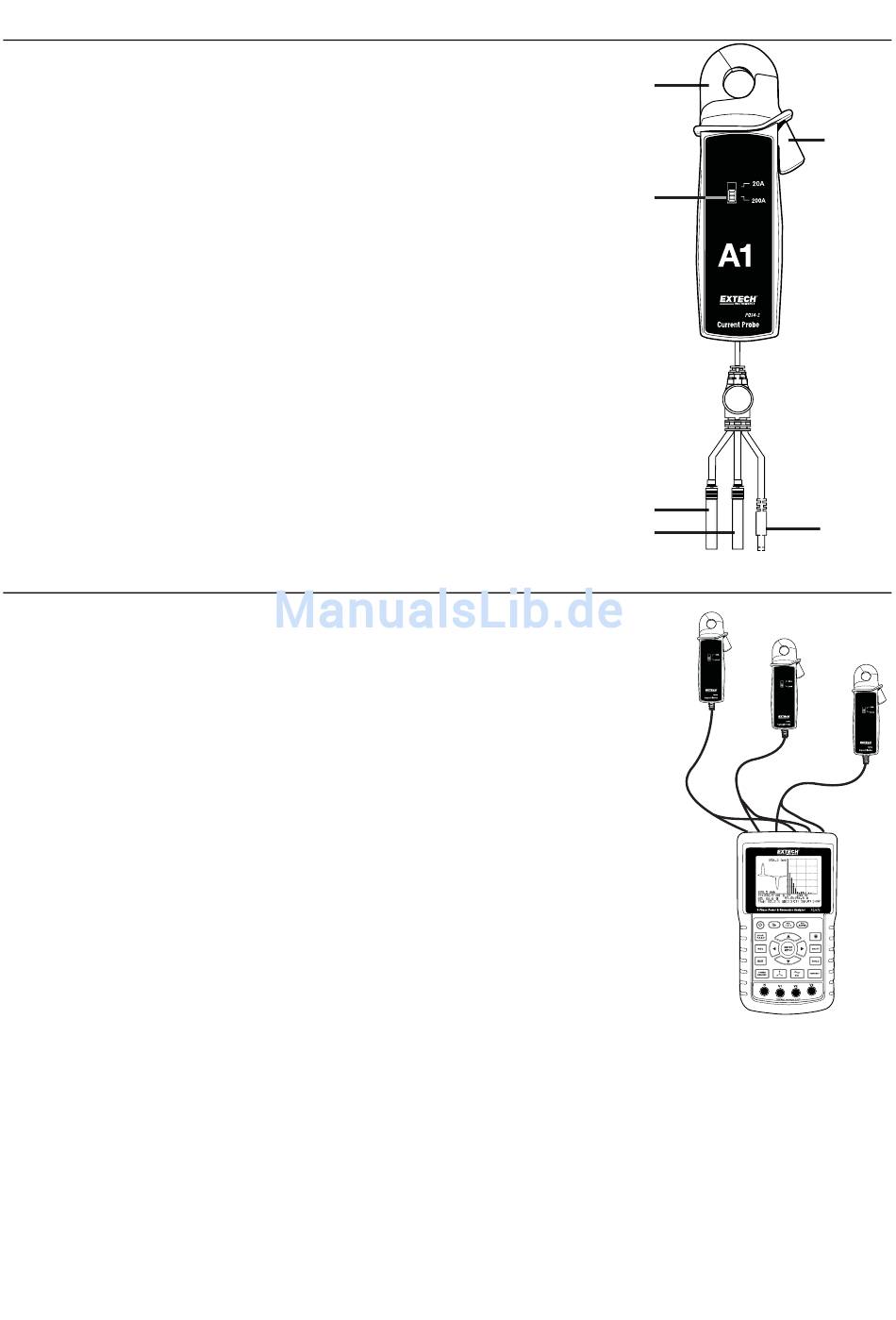

Beschreibung der Stromzange
1.
Stromklemme
2.
Abzugsbügel
3.
1200 A-200 A-20 A Messbereichsschalter
4.
Signalausgangsstecker ( +, rot )
5.
Signalausgangsstecker ( -, schwarz )
6.
DCV Stromstecker
Betrieb
1.
Verbinden Sie die "A1" Signalausgangskabel mit den
übereinstimmenden Eingangsbuchsen auf der Oberseite des
Analysators.
2.
Verbinden Sie die "A1" Stromkabel mit den übereinstimmenden
Strombuchsen auf der Oberseite des Analysators.
3.
Stellen Sie den"200 A-20 A" Messbereichsschalter auf den für
die Anwendung angemessenen Bereich.
Hinweis: Vergewissern Sie sich, dass der auf der
Stromzange eingestellte Bereich mit dem des
Analysators übereinstimmt.
4.
Verbinden Sie, wenn nötig, die "A2" und "A3" Zangen wie oben
dargestellt.
5.
Drücken Sie den "Abzug", um die Klemme zu öffnen und um
einen einzelnen Leiter zu umklemmen.
6.
Schalten Sie den Leistungsanalysator ein.
3
1
3
4
5
PQ34-2-EU-GE V1.0 01/12
