Extech Instruments PQ34-30 Bedienungsanleitung
3000 a stromzangen-set
Verwandte Anleitungen für Extech Instruments PQ34-30
Inhaltszusammenfassung für Extech Instruments PQ34-30

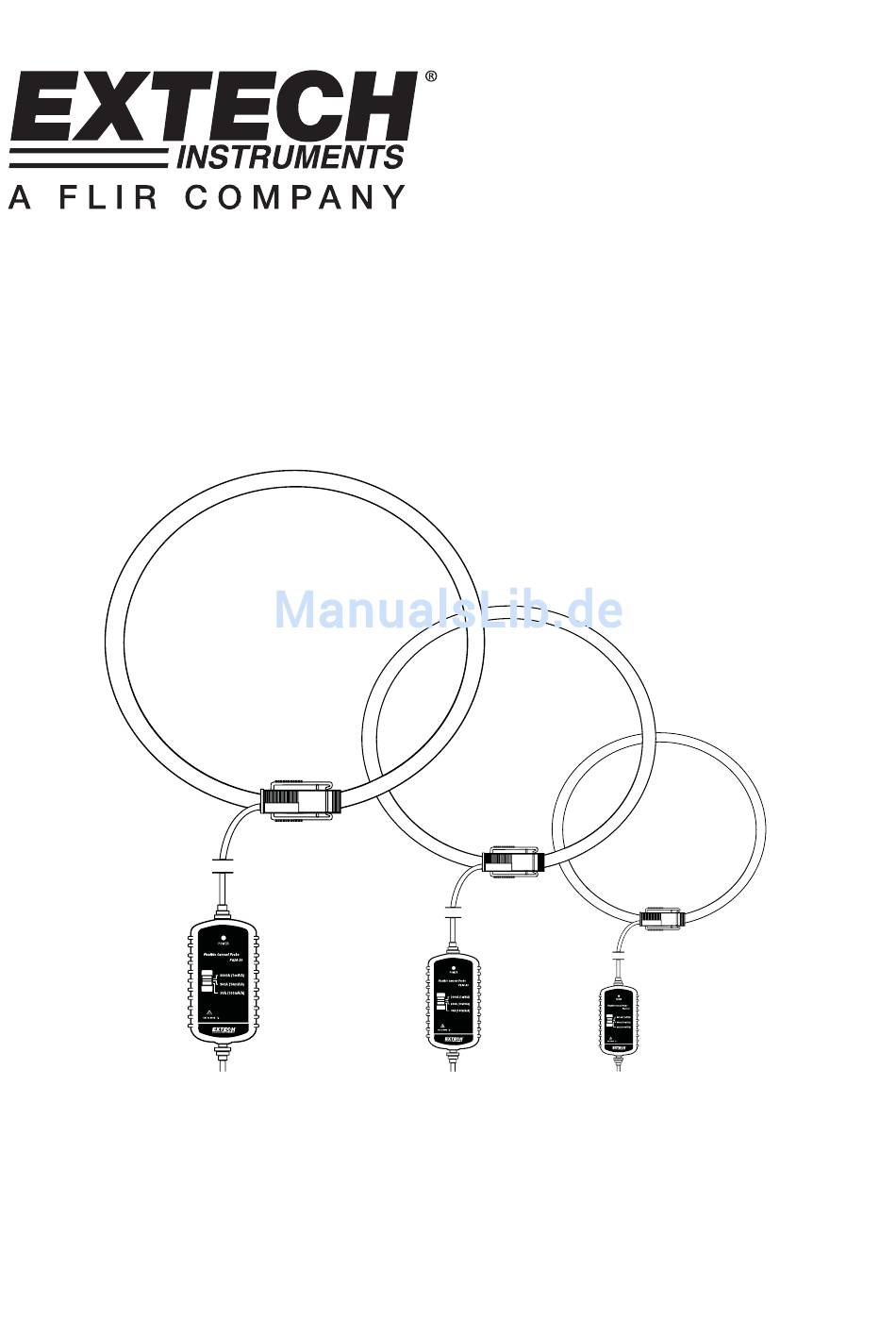

- Seite 1 Bedienungsanleitung 3000 A Stromzangen-Set Modell PQ34-30...
- Seite 2 Einleitung Herzlichen Glückwunsch zum Kauf des Extech Stromzangen-Sets. Das aus drei flexiblen 3000 A Stromzangen bestehende Set ist zur Verwendung mit den Extech Leistungsanalysatoren PQ3450 oder PQ3470 konzipiert. Diese Zangen werden vor Auslieferung vollständig getestet sowie kalibriert und bieten bei ordnungsgemäßer Verwendung jahrelange, zuverlässige Dienste. Sicherheit Dieses Symbol neben einem anderen Symbol oder einem Anschluss weist auf wichtige weiterführende Informationen in der Anleitung hin.
- Seite 3 Beschreibung der Stromzange 1. Flexible Stromklemme 2. Stromklemmenverschluss 3. Leistungsanzeige LED 4. 3000 A-300 A-30 A Messbereichsschalter 5. Signalausgangsstecker ( +, rot ) 6. Signalausgangsstecker ( -, schwarz ) 7. DCV Stromstecker Betrieb Verbinden Sie die Signalausgangskabel der ersten Zange mit den “A1”...
- Seite 4 Technische Daten Messbereiche 30 A, 300 A und 3000 A, per Schalter wählbar Ausgangsempfindlichkeit 100 mV/A auf dem 30A Bereich 10 mV/A auf dem 300A Bereich 1 mV/A auf dem 3000A Bereich Ausgangskopplung AC gekoppelt. Genauigkeit (50/60Hz) ± 1% F.S. @ 23 ± 5 °C (50/60 Hz) Frequenzbereich 45 bis 400 Hz.
