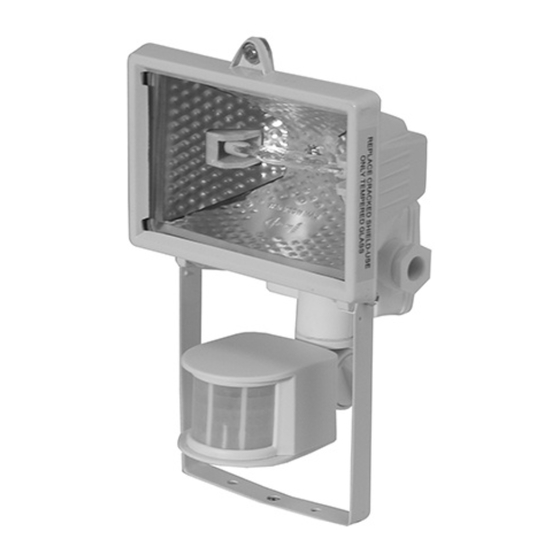

Panlux SV150/B Gebrauchsanweisung

MODEL:
SV150/B
SV150/C
SV500/B
SV500/C
CZE |
NÁVOD NA POUŽITÍ
Před použitím tohoto výrobku si prosím pozorně přečtěte návod a postupujte podle bezpečnostních instrukcí.
Instalaci svěřte kvalifikované osobě nebo firmě.
Děkujeme, že jste si vybrali výrobek firmy PANLUX s.r.o.
Technické údaje
Pojistka: 6,3A/250V
Příkon spínaný: max. 850W (SV150) | 500W (SV500)
žárovka
max. 250W (SV150) | 150W (SV500)
zářivka
Detekční úhel: horizontálně – 180°, vertikálně – 60°
Rotace senzoru: horizontálně - ±90°, vertikálně - ±90°
Doporučená instalační výška: 2,5m
Materiál: kov, plast ABS, sklo
Upozornění
Před použitím výrobek zkontrolujte, je-li jakákoliv část poškozená, nepoužívejte jej. Před montáží se ujistěte, že je elektrický
přívod odpojený. V případě poruchy zařízení neopravujte ani nerozebírejte. Nejjistější zaznamenávání pohybu získáte,
budete-li se pohybovat ve směru kolmém k ose senzoru. (viz. obr. 6) Vlivem rušení elektromagnetického pole, při malém teplotním
rozdílu pohybujícího se tělesa a okolí, oslnění (např. silným světelným zdrojem) může docházet k nesprávné funkci výrobku.
Před výměnou světelného zdroje nejdříve svítidlo vypněte a nechte jej vychladnout. Používejte pouze doporučené zdroje
(SV150 – max.150W R7s/78mm, SV500 – max.500W R7s/118mm)
Nedodržení jakékoliv instrukce uvedené v návodu může způsobit újmu na zdraví i majetku.
Instalace
SV150 max. 150W R7s/78mm 600g
SV500 max. 500W R7s/118mm
1030g
26mm 26mm
35mm
35mm
225mm
285mm
ø5mm | 8mm
130mm 130mm
200mm 190mm
104mm | 138mm
1 2
230V~50Hz
průchodka
ø8mm | 10mm
52mm | 69mm
230V
~50Hz
Princip činnost senzoru
PIR senzor přijímá infračervené vlny vysílané objekty v oblasti dosahu. Při pohybu objektu v oblasti dosahu, senzor zaznamená
změnu a iniciuje spínací povel „Zapnout světlo" na nastavenou dobu.
Dosah (citlivost) – SENS (max. 12m)
Pojmem dosah je míněna oblast vytyčena detekčním úhlem a min. a max. dosažitelnou vzdáleností od senzoru. Dosah lze
měnit pootočením regulátoru, případně otočením hlavy senzoru.
Nastavení času (zpoždění vypnutí) – TIME (10s (±5s) až 4min (±1 min))
Po zaznamenání posledního pohybu dojde k odpočítávání nastaveného času. Při funkční zkoušce je doporučeno nastavení
na minimum.
Nastavení soumraku (světelná citlivost) – LUX (2-2000lx)
Při funkční zkoušce je doporučeno nastavení na maximum.
Uvedené údaje jsou orientační, mohou se lišit podle polohy a montážní výšky.
Pozice označena - nebo  odpovídá minimu a pozice označená
Při mechanickém poškození nebo neodborné manipulaci nemůže být uznána záruka.
3 4
L N
svorkovnice
VANA | SENSOR
SENS
R7s IP44
nebo
+
5 6
180˚
60˚
12m
0,5 - 3,5m 1,8 - 2,5m
min. 200mm
min. 90°
Všechna práva vyhrazena. Technické údaje se mohou změnit bez předchozího upozornění.
LUX
TIME
3x1,5mm 2 C
odpovídá maximu.
7
max. 4°
max. 4°
min. 50mm
min. 1m
max. 50°
UM_VANAS_141113
