proPsolution TSE Adapter Kurzanleitung Seite 2

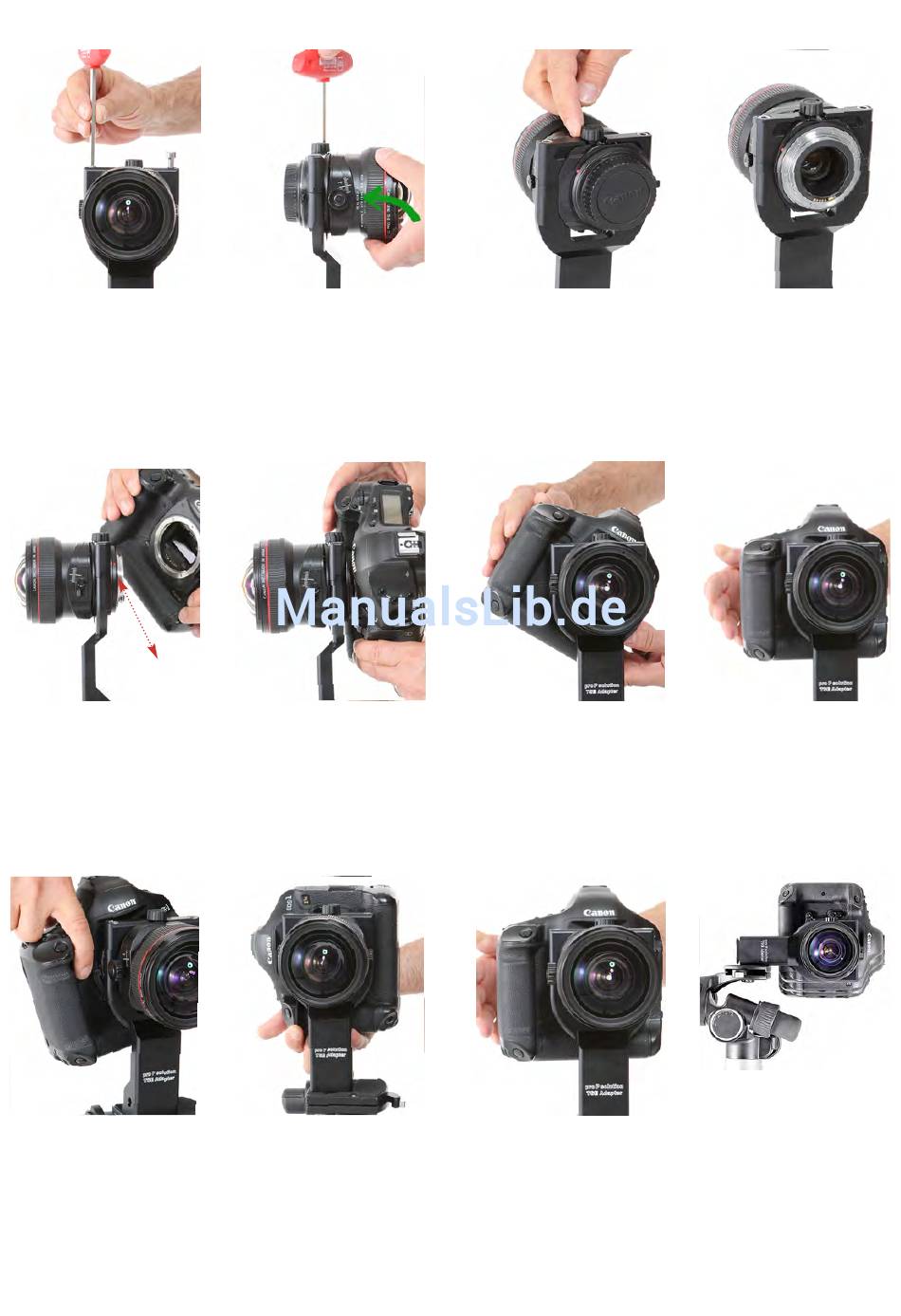

Schrauben leicht eindrehen
Beide Topnut-Schrauben leicht
anziehen und eine halbe Dre-
hung zurück schrauben.
Das Objektiv hat nun ein leich-
tes Spiel in der Halterung: das
muss so sein!
Montageindex
Kamera-Gehäuse ansetzen
Führen Sie von der Rückseite
des Objektives die Kamera an
das im TSE Adapter fixierte
Objektiv an. Die Anpassung
erfolgt wie gewohnt über den
roten Montageindex der Ka-
mera und des Objektives.
Umstellen auf Hochformat
Shiften Sie die Kamera (vom
hinteren Standpunkt aus) nach
rechts, um so leichter mit dem
Finger an den TS-Drehungs-
sperre-Löseknopf zu gelangen.
Nun die TS-Drehsperre am
Objektiv lösen und die ...
www.propsolution.de
Wichtig: Objektiv fixieren
Das TS-E Objektiv in Richtung
des TSE Adpters anheben und
unter leichtem Druck gegen
den Adater leicht nach oben
pressen.
Dabei ziehen Sie beide Top-
nut-Schrauben fest an.
Kamera an Bajonett ansetzen
Setzen Sie die Kamera nun
passgenau an das Bajonett
des TS-E Objektives.
Nutzen Sie den roten Montag-
eindex zum passgenauen an-
setzen.
Kamera um 90° drehen
... Kamera um 90° Grad in die
Hochformat-Position schwen-
ken. Verschieben Sie den Ob-
jektiv-Shift wieder zurück in
die Ausgangsposition "Null".
Nun kann der Aufbau mit
einer Wasserwaage ausge-
richtet werden.
Objektivsitz testen
Testen Sie nun ob das Objektiv
korrekt fixiert ist indem Sie
frontseitig am Objektiv wa-
ckeln: es darf kein Spiel haben.
Nun testen Sie die Funktion
des Verschiebemechanismu-
ses, welcher sich im TSE -...
Kamera in Bajonett einrasten
Durch die Drehung der Ka-
mera verriegelt das Bajonett
und rastet wie gewohnt ein.
Nach diesem Schritt ist das
SetUp für Aufnahmen im
Querformat vorbereitet.
Kamera vom Objektiv lösen
Die Kamera darf nur aus der
Querformat-Position vom Ob-
jektiv gelöst werden! Dabei
müssen alle Tilt/Shift -Funktio-
nen auf der 0-Position stehen.
Die Kamera kann dann vom
Objektiv entkoppelt werden!
Objektiv vorbereiten
... -Adapter leichtgängig be-
dienen lassen muß.
Zum Ansetzen des DSLR-Bodys
muß der Verschiebemechanis-
mus auf seiner Ausgangsstel-
lung „0" stehen.
Fertig für das Querformat
Richten Sie nun den Aufbau
mit einer Wasserwaage aus.
Jetzt können Sie alle notwen-
digen Verschiebe-Funktionen
nach rechts und links für Ihre
geplanten Aufnahmen anwen-
den.
Vertikales Verschieben
Für vertikales Shiften benutzen
Sie eines der zwei seitlichen
Gewinde zur Befestigung des
TSE-Adapters an den Stativ-
kopf.
Verwenden Sie für die Befesti-
gung eine 3/8 Zoll Schraube.
Gewindereduzieradapter bie-
ten keinen sicheren Halt!
