proPsolution TSE Adapter Kurzanleitung

pro solution TSE dapter
reversible shift option

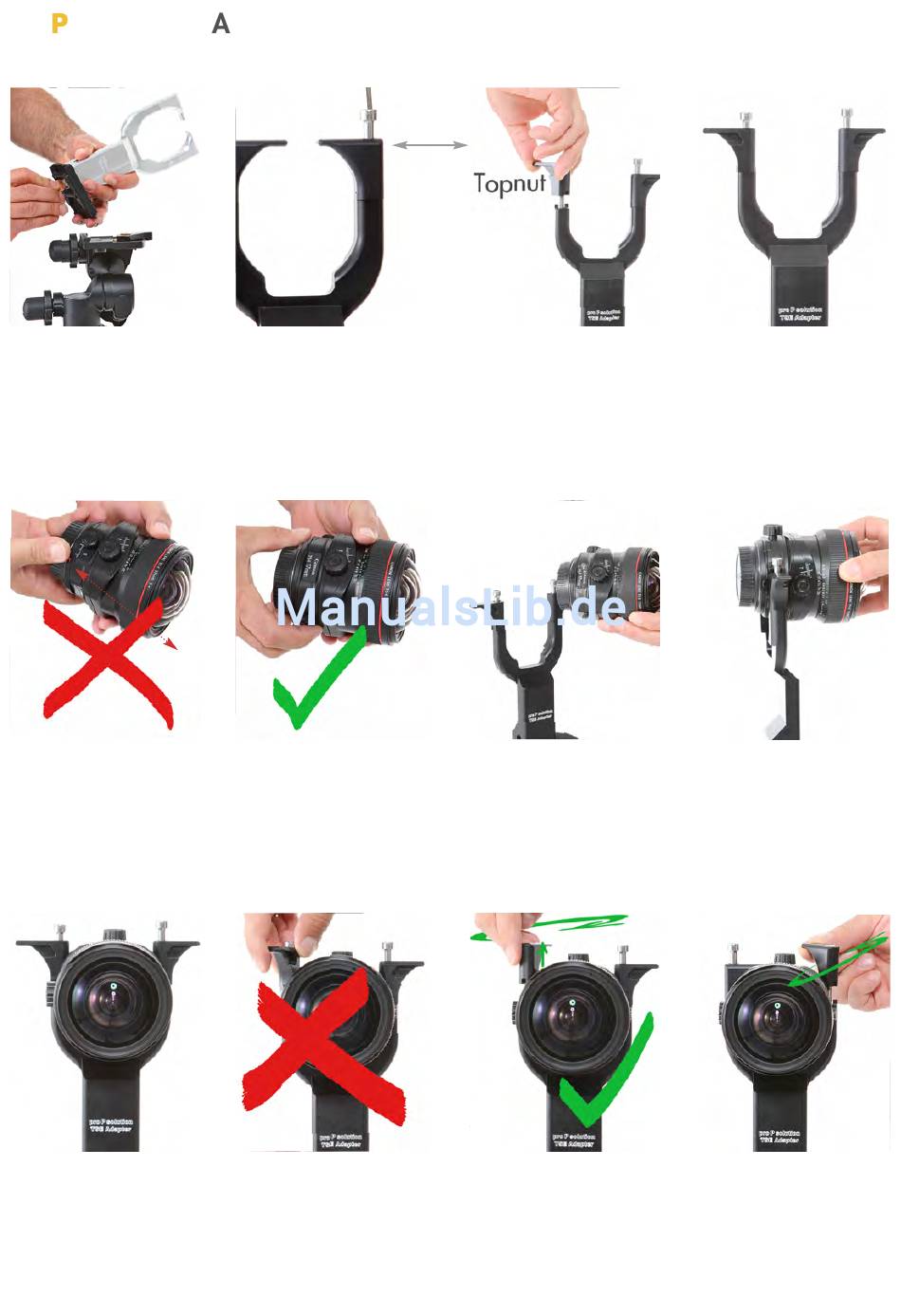

TSE Adapter befestigen
Den proPsolution TSE Adapter
an einer Halterung (Stativkopf
oder besser: Platte) befestigen.
Der gravierte Schriftzug zeigt
in Aufnahmerichtung.
Achten Sie auf eine feste und
stabile Verbindung!
Montageindex
Objektiv vorbereiten I
Schwenk- und Verschiebeme-
chanismus auf Position „0"
stellen und die Schwenkkopf-
sperre verriegeln.
Über die TS-Drehfunktion das
Objektiv ausrichten: Das Ty-
penschild muss sich in einer ...
Objektiv ist eingesetzt
Das TS-E Objektiv bis zum An-
schlag nach unten in den
Adapter einführen.
In dieser Position hat das Ob-
jektiv einen sicheren Halt.
Topnut-Schrauben lösen
Die beiden oberseitigen Inbus-
Schrauben so weit lösen, dass
sie noch einen Halt der Topnut
gewährleisten.
Ein passender Inbusschlüssel
ist im Lieferumfang enthalten.
Objektiv vorbereiten II
... Flucht mit der Entfernungs-
scala des Objektives befinden.
(Originalauslieferungsstellung
muß um 90° gedreht werden!)
Den roten Montageindex am
hinteren TSE-Drehmechanismus
ganz nach links verdrehen.
Topnut ausrichten
Die Topnut entgegen der Rich-
tung der Frontlinse, über die
Nut hinweg, in ihre urspüngli-
che Stellung hebend drehen.
Bei Drehversuchen in Richtung
der Frontlinse blockiert die
Topnut und verursacht Kratzer.
Topnut über die Nut heben
Die Topnut anheben, um 180°
drehen und zurück in die
Adapterarm-Nut gleiten las-
sen.
Die Schraube ragt ca. 2 cm
aus der Topnut heraus.
Objektiv einsetzen
Die Festellschraube der Shift-
funktion muss geöffnet sein
wenn das Objektiv eingesetzt
wird.
TS-E Frontlinse und Schriftzug
des TSE Adapters zeigen in
die gleiche Richtung.
Topnut ausrichten
Die Fixierschrauben müssen
dabei nach wie vor aus dem
TSE Adapter hinausragen.
Die Drehung der Topnut erfolgt
um 180° über die rückseitige
Aussenseite!
Kurzanleitung
Objektv-Einführposition
So sollte der Adapter vor dem
Einsetzten des Objektivs aus-
sehen: Beide Topnuts sind
nach aussen geschwenkt und
sitzen passgenau in der dafür
vorgesehenen Nut.
Objektiv einschieben
Das Drehrad der Shift-Ver-
schiebefunktion weist nach
oben.
Nun kann das TS-E Objektiv
von oben nach unten in den
TSE Adapter eingeschoben
werden.
Topnut beidseitig ausrichten
Das gleiche Prozedere ist für
den zweiten Bügel durchzufüh-
ren.
Auch hier ist nach dem Anhe-
ben der Topnut auf die Dreh-
richtung entgegen der Front-
linse zu achten!
