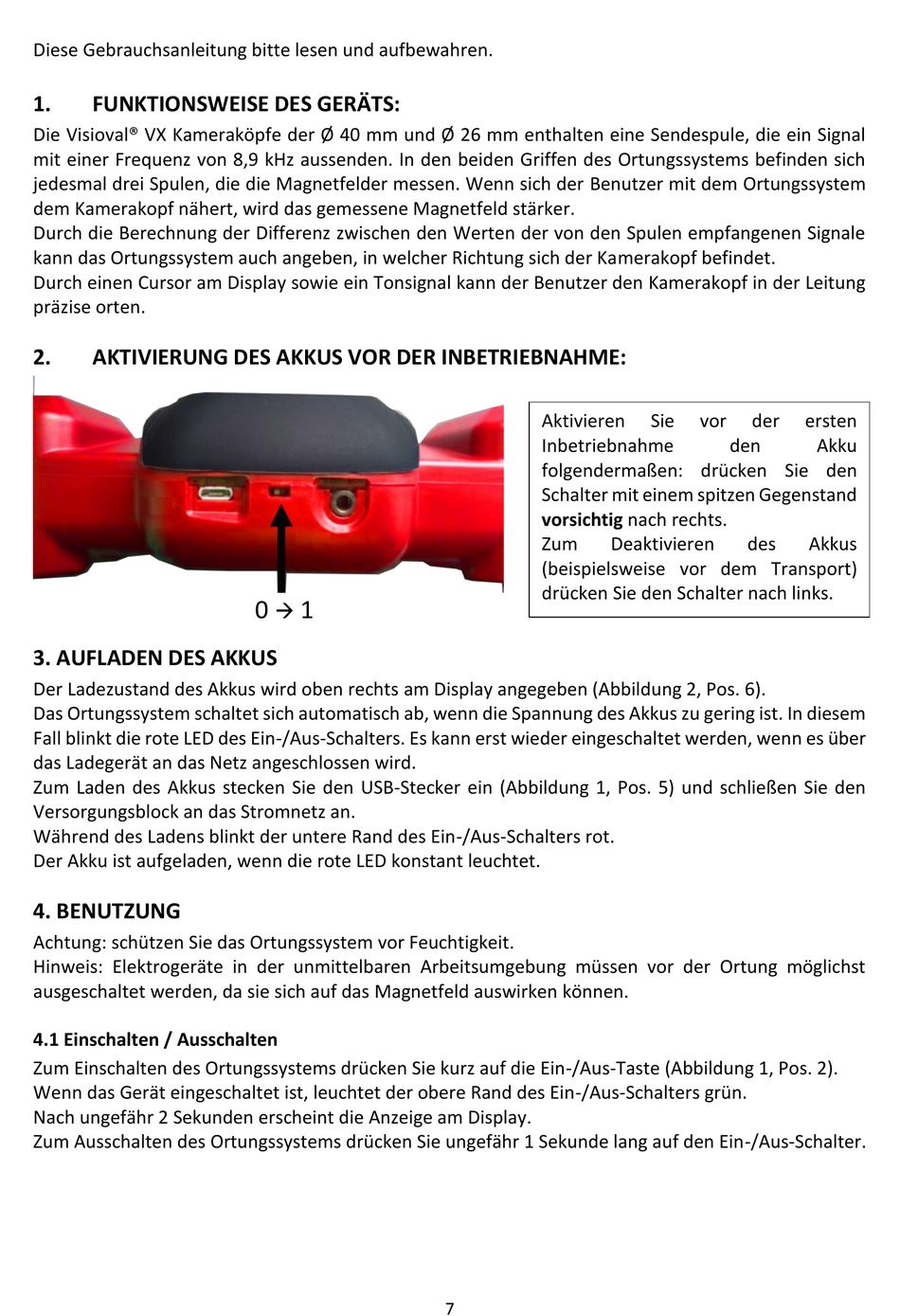

Diese Gebrauchsanleitung bitte lesen und aufbewahren.
1.
FUNKTIONSWEISE DES GERÄTS:
Die Visioval® VX Kameraköpfe der Ø 40 mm und Ø 26 mm enthalten eine Sendespule, die ein Signal
mit einer Frequenz von 8,9 kHz aussenden. In den beiden Griffen des Ortungssystems befinden sich
jedesmal drei Spulen, die die Magnetfelder messen. Wenn sich der Benutzer mit dem Ortungssystem
dem Kamerakopf nähert, wird das gemessene Magnetfeld stärker.
Durch die Berechnung der Differenz zwischen den Werten der von den Spulen empfangenen Signale
kann das Ortungssystem auch angeben, in welcher Richtung sich der Kamerakopf befindet.
Durch einen Cursor am Display sowie ein Tonsignal kann der Benutzer den Kamerakopf in der Leitung
präzise orten.
2.
AKTIVIERUNG DES AKKUS VOR DER INBETRIEBNAHME:
3. AUFLADEN DES AKKUS
Der Ladezustand des Akkus wird oben rechts am Display angegeben (Abbildung 2, Pos. 6).
Das Ortungssystem schaltet sich automatisch ab, wenn die Spannung des Akkus zu gering ist. In diesem
Fall blinkt die rote LED des Ein-/Aus-Schalters. Es kann erst wieder eingeschaltet werden, wenn es über
das Ladegerät an das Netz angeschlossen wird.
Zum Laden des Akkus stecken Sie den USB-Stecker ein (Abbildung 1, Pos. 5) und schließen Sie den
Versorgungsblock an das Stromnetz an.
Während des Ladens blinkt der untere Rand des Ein-/Aus-Schalters rot.
Der Akku ist aufgeladen, wenn die rote LED konstant leuchtet.
4. BENUTZUNG
Achtung: schützen Sie das Ortungssystem vor Feuchtigkeit.
Hinweis: Elektrogeräte in der unmittelbaren Arbeitsumgebung müssen vor der Ortung möglichst
ausgeschaltet werden, da sie sich auf das Magnetfeld auswirken können.
4.1 Einschalten / Ausschalten
Zum Einschalten des Ortungssystems drücken Sie kurz auf die Ein-/Aus-Taste (Abbildung 1, Pos. 2).
Wenn das Gerät eingeschaltet ist, leuchtet der obere Rand des Ein-/Aus-Schalters grün.
Nach ungefähr 2 Sekunden erscheint die Anzeige am Display.
Zum Ausschalten des Ortungssystems drücken Sie ungefähr 1 Sekunde lang auf den Ein-/Aus-Schalter.
0
1
Aktivieren
Inbetriebnahme
folgendermaßen: drücken Sie den
Schalter mit einem spitzen Gegenstand
vorsichtig nach rechts.
Zum
Deaktivieren
(beispielsweise vor dem Transport)
drücken Sie den Schalter nach links.
7
Sie
vor
der
ersten
den
Akku
des
Akkus
