Seite 1: Inhaltsverzeichnis
Einstellen der Höhe des Projektionsbildes ....... 19 RS232-Protokollfunktionsliste .... 71 Einstellen von Zoomfaktor/Fokus ..20 Deckenmontage ........75 Bildgröße einstellen ......20 Optoma-Niederlassungen weltweit ...76 Bedienung ........22 Bestimmungen und Bedienfeld & Fernbedienung ....22 Sicherheitshinweise ......78 Bedienfeld .......... 22 FCC-Hinweis ........78 Fernbedienung ........
Seite 2: Benutzungshinweise
Öffnen des Gehäuses setzen Sie sich Hochspannung und anderen Gefahren aus. Bitte nehmen Sie vor dem Einsenden Ihres Gerätes zu Reparaturzwecken Kontakt mit Optoma auf. 7. Lassen Sie keine Gegenstände oder Flüssigkeiten in das Geräteinnere eindringen. Andernfalls können sie mit gefährlicher Hochspannung in Berührung kommen oder einen Kurzschluss zwischen den Teilen...
Seite 3: Vorsichtsmaßnahmen
Benutzungshinweise Vorsichtsmaßnahmen Befolgen Sie alle Warnhinweise, Vorsichtsmaßnahmen und Wartungshinweise in diesem Handbuch. Warnung Blicken Sie niemals direkt in das Objektiv des Projektors, wenn die Lampe eingeschaltet ist. Ist das Ende der ™ Das helle Licht kann Ihren Augen schaden. Lampenlebensdauer Warnung Der Projektor darf weder Regen noch erreicht, lässt sich...
Seite 4: Was Sie Tun Sollten
Benutzungshinweise Was Sie tun sollten: Ausschalten des Gerätes und Ziehen des Netzsteckers vor dem ™ Reinigen. Reinigen des Gehäuses mit einem weichen, trockenen Tuch und ™ einem milden Reinigungsmittel. Trennen des Gerätes vom Stromnetz, wenn es über einen ™ längeren Zeitraum nicht benutzt wird. Was Sie nicht tun dürfen: Blockieren der Lüftungsschlitze und -öffnungen des Gerätes.
Seite 5: Warnhinweise Für Augen
Benutzungshinweise Warnhinweise für Augen Vermeiden Sie es, direkt in den Projektorstrahl zu blicken ™ bzw. direkt vor dem Strahl zu stehen. Stehen Sie möglichst mit dem Rücken zu dem Strahl. Wird der Projektor in einem Klassenzimmer verwendet, ™ geben Sie bitte den Schülern/Studenten, die am Projektionsbild auf etwas zeigen sollen, entsprechende Sicherheitsanweisungen.
Seite 6: Einführung
Einführung Lieferumfang Bitte prüfen Sie die Vollständigkeit des Lieferumfangs. Wenden Sie sich umgehend an Ihren Händler, falls irgendein Artikel fehlt. Standardzubehör Projektor Netzkabel VGA-Kabel Optionales ™ Power Switch Zubehör kann  C D mit Freeze je nach Modell, Bedienungsanleitung Enter technischen ...

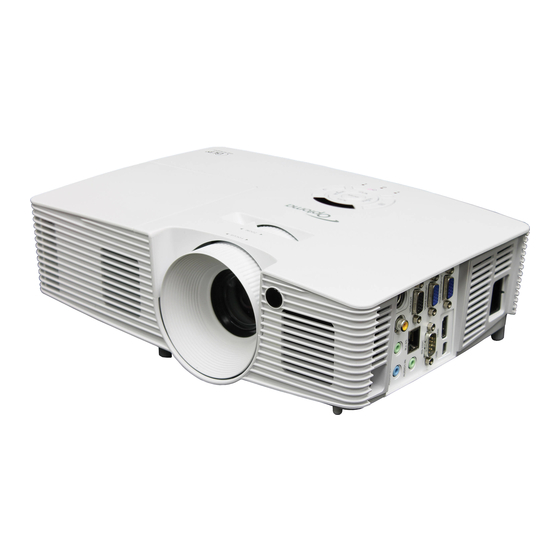

Seite 7: Produktübersicht
Einführung Produktübersicht Projektor Blockieren ™ Sie keine Zu-/ Abluftöffnungen des Projektors. (*) Optionales ™ Zubehör. Warnung: Nicht alle ™ Projektoren kommen mit einer Objektivabdeckung. Bitte achten Sie zur Gewährleistung Objektiv Lautsprecher Ihrer Sicherheit IR-Empfänger Zoomregler darauf, die Bedienfeld Fokusring Abdeckung vor Einschalten des Ein- und Ausgänge- Lampenabdeckung...
Seite 8: Bedienfeld
Einführung Bedienfeld Source Enter Trapezkorrektur Neusynchronisation Menu Hilfe Lampen-LED Betrieb/Bereitschaft-LED Ein-/Austaste Temperatur-LED Vier Richtungstasten Deutsch...
Seite 9: Ein- Und Ausgänge
Einführung Ein- und Ausgänge Videoanschluss 3D-Sync-Ausgang (5 V) RJ-45-Anschluss VGA-Ausgang VGA2-Eingang / YPbPr-Anschluss VGA1-Eingang / YPbPr- / -Anschluss Netzanschluss Fernbedienungs- ™ USB-B-Mini-Anschluss (Firmware-Aktualisierung) maus erfordert spezielle HDMI-Anschluss Fernbedienung. RS-232C-Anschluss Audio1-Eingang Audioausgang Audio2-Eingang Sicherheitssperre Deutsch...
Seite 10: Fernbedienung
Einführung Fernbedienung Einige Tasten haben ™ bei Modellen, die diese Funktionen nicht unterstützen, möglicherweise Ein- / Austaste Power Switch keine Funktion. Standbild Anzeige / Ton ausblenden Freeze Linke Maustaste Enter Laser Seite abwärts Trapezkorrektur -/+ Menu Enter Seitenverhältnis HDMI Benutzer 2 Benutzer 1 Quelle Page-...
Seite 11: Installation
Installation Mit dem Projektor verbinden Mit einem Computer/Notebook verbinden 3D-Brille Aufgrund ™ unterschiedlicher Einsatzbereiche in einzelnen Ländern, kann das Zubehör in einigen Regionen variieren. Audioausgang (*) Optionales ™ Zubehör 1....................RJ-45-Kabel 2..................*3D-Emitter-Kabel 3.....................VGA-Kabel 4....................*HDMI-Kabel 5.......................Netzkabel 6....................*USB-Kabel 7.................... *RS-232C-Kabel 8................. *Audio1-Eingangskabel 9..................*Audioausgangskabel 10................
Seite 12: Verbindung Mit Einer Videoquelle
Installation Verbindung mit einer Videoquelle DVD-Player, Blu-ray-Player, Digitalempfänger, HDTV-Empfänger, Spielkonsole 3D-Brille Aufgrund ™ unterschiedlicher Einsatzbereiche in einzelnen Ländern, kann das Zubehör in einigen Regionen variieren. Audioausgang (*) Optionales ™ DVD-Player, Digitalempfänger, Zubehör HDTV-Empfänger 1................. *Audio2-Eingangskabel 2....................*Videokabel 3..................*3D-Emitter-Kabel 4..........*Component-Kabel mit drei Cinch-Anschlüssen 5.......................Netzkabel 6....................*HDMI-Kabel 7.................
Seite 13: Mit 3D-Videogeräten Verbinden
Installation Mit 3D-Videogeräten verbinden Sobald Sie Ihre Geräte wie dargestellt über HDMI-Kabel miteinander verbunden haben, können Sie loslegen. Schalten Sie Ihre 3D-Videoquellen und den 3D-Projektor ein. Das 3D-Video- ™ eingangsgerät ® PlayStation 3-Spiele muss vor dem Stellen Sie sicher, dass Ihre Konsole auf die neueste 3D-Projektor eingeschaltet Softwareversion aktualisiert ist.
Seite 14 Installation 3D-Sendung Blu-ray™ 3D-Medium 3D-Konsolenspiele Sky+HD, Kabel-/Satelliten- Blu-ray™ 3D-Player empfänger PlayStation ® 3D-DLP Link™-Brille ® -Projektor (Full-3D, 1080p) ® 3D-HF-Brille 3D-Emitter Deutsch...
Seite 15: 3D-Brille Verwenden
Installation 3D-Brille verwenden Schalten Sie die 3D-Brille ein. Prüfen Sie, ob 3D-Inhalte an den Projektor gesendet werden und das Signal mit den Projektorspezifikationen Weitere ™ kompatibel ist. Einzelheiten Aktivieren Sie den „3D-Modus“ des 3D-Projektors (Aus/ entnehmen DLP Link/VESA 3D – je nachdem, was für eine Brille Sie Sie bitte der Bedienungsanleitung nutzen).
Seite 16: Projektor Ein-/Ausschalten
Installation Projektor ein-/ausschalten Projektor einschalten 1. Entfernen Sie die Objektivabdeckung.  2. Stellen Sie sicher, dass das Netzkabel und das Signalkabel richtig verbunden sind. Wenn die Kabel angeschlossen sind, leuchtet die Betrieb/Bereitschaft-LED rot. 3. Setzen Sie die Lampe durch Drücken der „ “-Taste am Bedienfeld des Projektors oder an der Fernbedienung in Betrieb.
Seite 17: Projektor Ausschalten
Installation Projektor ausschalten 1. Drücken Sie zum Ausschalten des Projektors die „ “- Taste an der Fernbedienung oder am Bedienfeld. Die folgende Meldung wird auf dem Bildschirm des Projektors angezeigt. Ausschalten? Stromschalter erneut drücken. Drücken Sie zum Bestätigen erneut die „ “-Taste; andernfalls erscheint die Meldung nach 15 Sekunden wieder.
Seite 18: Warnanzeige
Installation Warnanzeige Wenn die Warnanzeigen (siehe unten) leuchten, schaltet sich der Projektor automatisch aus: „Lampen“-LED leuchtet rot, „Betrieb/Bereitschaft“-Anzeige ™ Wenden Sie sich ™ blinkt rot. bitte an Ihren Händler oder „Temperatur“-LED leuchtet rot, „Betrieb/Bereitschaft“- ™ das nächste Anzeige blinkt rot. Dies zeigt an, dass der Projektor Kundendien- überhitzt ist.
Seite 19: Projektionsbild Einstellen
Installation Projektionsbild einstellen Einstellen der Höhe des Projektionsbildes Der Projektor hat höhenverstellbare Füße, mit denen die Höhe des Projektionsbildes angepasst werden kann. 1. Machen Sie an der Unterseite des Projektors den höhenverstellbaren Fuß ausfindig, den Sie anpassen möchten. 2. Durch Drehen des verstellbaren Rings im Uhrzeigersinn heben Sie den Projektor an, durch Drehen gegen den Uhrzeigersinn senken Sie ihn ab.
Seite 20: Einstellen Von Zoomfaktor/Fokus
Installation Einstellen von Zoomfaktor/Fokus Durch Drehen des Zoomrings können Sie das Projektionsbild vergrößern oder verkleinern. Stellen Sie das Bild durch Drehen des Fokusrings scharf, bis es klar angezeigt wird.  Serie mit Standardreichweite (XGA): Der Projektor unterstützt Projektionsentfernungen von 1,2 bis 10 Metern. ...
Seite 21 Installation Standardreichweite (XGA) Projektionsfläche, B x H Projektionsentfernung (D) Diagonale (Zoll) Versatz (Hd) einer 16:9- (Zoll) (Fuß) Leinwand Breite Höhe Breite Höhe Weitwinkel Tele Weitwinkel Tele (Zoll) 30,0 0,61 0,46 24,00 18,00 0,98 1,17 3,84 0,07 2,70 40,0 0,81 0,61 32,00 24,00 1,30...
Seite 22: Bedienung
Bedienung Bedienfeld & Fernbedienung Bedienfeld Bedienfeld verwenden Siehe „Ein-/Ausschalten des Projektors“ auf Seite Ein-/Austaste 16-17. Durch Drücken dieser Taste wird der Projektor RE-SYNC automatisch mit der Eingangsquelle synchronisiert. ENTER Mit dieser Taste bestätigen Sie Ihre Auswahl. Durch Drücken auf „SOURCE“ wählen Sie eine SOURCE Signalquelle aus.
Seite 23: Fernbedienung
Bedienung Fernbedienung Fernbedienung verwenden Power Switch Zum Ein-/Ausschalten des Projektors Ein-/Austaste drücken. Freeze Zum Ein-/Ausschalten der USB-Maus Wechseln drücken. Anzeige / Ton Zum Ein-/Ausblenden von Bild und Ton ausblenden drücken. Enter Zum Einfrieren des Projektorbildes Standbild drücken. Page- Laser Page+ Zum vorübergehenden Ein-/Ausschalten Keystone Volume...
Seite 24: Fernbedienung Verwenden
Bedienung Fernbedienung verwenden Power Switch Zur manuellen Auswahl eines mit Ihrem 3D-Inhalt übereinstimmenden 3D / 3 Freeze 3D-Modus drücken. Als Zifferntasten „3“ nutzen. Zur Auswahl der HDMI-Quelle drücken. HDMI / 4 Als Zifferntasten „4“ nutzen. Enter Zur Auswahl der VGA-Quelle drücken. VGA / 5 Als Zifferntasten „5“...
Seite 25: Batterien Installieren
Bedienung Batterien installieren Zwei AAA-Batterien werden für die Fernbedienung mitgeliefert. Ersetzen Sie sie nur durch dem vom Hersteller empfohlenen oder einen gleichwertigen Typ. Vorsicht Bei unsachgemäßer Handhabung können Batterien auslaufen oder explodieren. Achten Sie darauf, die nachstehenden Anweisungen zu befolgen. Kombinieren Sie nicht unterschiedliche Batterietypen.
Seite 26: Die Hilfe-Taste Nutzen
Bedienung Die HILFE-Taste nutzen Die HILFE-Funktion gewährleistet eine einfache Einrichtung sowie eine problemlose Bedienung.  Drücken Sie zum Öffnen des Hilfemenüs die „?“-Taste am Bedienfeld. Deutsch...
Seite 27 Bedienung Die Hilfemenü-Taste funktioniert nur, wenn keine  Eingangsquelle erkannt wird. HILFE Es wird kein Bild angezeigt. Beenden Weitere ™ Einzelheiten finden Sie im „Problemlösung“- Abschnitt auf Seite HILFE 60 – 62. Es wird kein Bild angezeigt. Überprüfen Sie, ob alle Kabel und Stromverbindungen, wie im Abschnitt „Installation“ in der Gebrauchsanleitung beschrieben, richtig und fest angeschlossen wurden.
Seite 28: Falls Keine Eingangsquelle Erkannt Und Die Hilfe-Taste
Bedienung Falls keine Eingangsquelle erkannt und die Hilfe-Taste  gedrückt wird, erscheinen die folgenden Seiten, die dabei helfen sollen, jegliche Probleme ausfindig zu machen. HILFE Das Bild hat schräge Ränder. Das Bild ist zu klein oder zu groß. Es gibt keinen Ton, oder die Lautstärke ist zu niedrig. Beenden HILFE Das Bild hat schräge Ränder.
Seite 29 Bedienung HILFE Es gibt keinen Ton, oder die Lautstärke ist zu niedrig. Ist die Lautstärke auf das Minimum gestellt? Stellen Sie die Lautstärke auf einen höheren Wert. Ist das Kabel richtig mit dem Projektor verbunden? Prüfen Sie die physikalische Verbindung und stellen sicher, dass das Kabel richtig mit der Quelle und dem Projektor verbunden ist.
Seite 30: Osd-Menüs
Bedienung OSD-Menüs Der Projektor verfügt über mehrsprachige OSD-Menüs, mit denen Sie Bildeinstellungen vornehmen und Parameter verändern können. Die Signalquelle wird automatisch erkannt. Bedienung 1. Drücken Sie zum Öffnen des OSD-Menüs die „Menu“-Taste an der Fernbedienung oder am Bedienfeld. 2 Bei angezeigtem OSD können Sie mit den Tasten Elemente im Hauptmenü...
Seite 31: Menübaum
Bedienung Menübaum Hauptmenü Untermenü Einstellungen BILD Anzeigemodus Präsentation / Hell / Film / sRGB / Tafel / DICOM SIM. / Benutzer / Drei Dimensionen Helligkeit -50~+50 Kontrast -50~+50 Schärfe 1~15 Farbe -50~+50 Farbton -50~+50 Erweitert Gamma Film / Video / Grafiken / Standard / Tafel / DICOM SIM.
Seite 32 Bedienung Hauptmenü Untermenü Einstellungen Projektion Menüposition Bildschirmtyp 16:10 / 16:9 (WXGA) Audioeinstellun- Eingebaute Lautsprecher Ein / Aus Stumm Ein / Aus Lautstärke Audio (0~10) Audioeingang Standard / Audio 1 / Audio 2 Audio Ausgang (Standby) Ein / Aus Beenden Sicherheit Sicherheit Ein / Aus Sicherheits-Timer...
Seite 33 Bedienung Hauptmenü Untermenü Einstellungen Große Höhe Ein / Aus Info ausblenden Ein / Aus Warnmeldungen & Abschaltung nicht ausgeblendet Tastenfeldsperre Ein / Aus Testbild Kein / Raster / Weißes Muster Infrarot Funktion Ein / Aus / Top / Front Hintergrundfarbe Schwarz / Rot / Blau / Grün / Weiß...
Seite 34: Bild
Bedienung BILD Anzeigemodus Präsentation BILD Helligkeit Kontrast Schärfe Farbe Farbton Erweitert Zurücksetzen Beenden Anzeigemodus Hier finden Sie zahlreiche für verschiedene Bildtypen optimal angepasste Werkseinstellungen. Präsentation: Dieser Modus eignet sich zur öffentlichen Präsentation in Verbindung mit dem PC. Hell: Maximale Helligkeit für PC-Quellen. Film: Dieser Modus eignet sich zum Ansehen von Videos.
Seite 35 Bedienung Kontrast Mit der Kontrast-Funktion wird der Unterschied zwischen den hellsten und dunkelsten Bildteilen festgelegt. Drücken Sie zum Verringern des Kontrasts Drücken Sie zum Erhöhen des Kontrasts Schärfe Hier stellen Sie die Bildschärfe ein. Drücken Sie zum Verringern der Schärfe Drücken Sie zum Erhöhen der Schärfe Farbe Hier können Sie ein Videobild von schwarzweiß...
Seite 36: Bild | Erweitert
Bedienung BILD Erweitert BILD | Erweitert Film Gamma BrilliantColor™ Farbtemperatur Mittel Farbeinstell. Farbraum Auto Signal Beenden Gamma Hier können Sie die Gammakurve einstellen. Nach der Anfangs- einrichtung und Feinabstimmung können Sie mit Hilfe der Gam- maeinstellung Ihre Bildausgabe optimieren. Film: Für Heimkino. Video: Für Video- oder TV-Quellen.
Seite 37 Bedienung Farbtemperatur Wählen Sie eine Farbtemperatur zwischen Warm, Mittel und Kühl. Farbeinstell. Drücken Sie zum Aufrufen des nächsten Menüs , wählen Sie dann mit ein Element. Farbeinstell. Zyan Grün Magenta Blau Gelb Weiß Zurücksetzen Beenden Rot/Grün/Blau/Zyan/Magenta/Gelb: Wählen Sie mit zwischen Farbton, Sättigung und Verstärkung. Farbton Sättigung Verstärkung...
Seite 38: Bild | Erweitert | Signal (Rgb)
Bedienung BILD Erweitert: Signal BILD | Erweitert | Automatic Phase Signal (RGB) Frequenz H.Position V.Position Been- Automatic Die Funktion ™ Wählt das Signal automatisch. Wenn Sie diese Funktion nutzen, „Signal“ ist nur bei werden Phase- und Frequenz-Elemente ausgegraut; und falls einer analogen Signal ist automatisch ist, können die Phase- und Frequenz- VGA-Signalquelle...
Seite 39: Anzeige
Bedienung ANZEIGE Format ANZEIGE Rändermaske Zoom Image Shift Ver. Trapezkor. Drei Dimensionen Beenden Format Hier wählen Sie ein bevorzugtes Seitenverhältnis aus. 4:3: Dieses Format eignet sich für 4:3-Eingangsquellen. 16:9: Dieses Format eignet sich für 16:9-Eingangsquellen wie auf Breitbildfernseher angepasstes HDTV und DVD. Native: Dieses Format zeigt das Originalbild ohne Skalierung Auto: Diese Funktion wählt automatisch das passende Anzeigeformat aus.
Seite 40 Bedienung WXGA 4:3: Dieses Format eignet sich für 4:3-Eingangsquellen. 16:9: Dieses Format eignet sich für 16:9-Eingangsquellen wie auf Breitbildfernseher angepasstes HDTV und DVD. 16:10: Dieses Format ist für 16:10-Bildquellen wie Breitbild- Notebooks vorgesehen. LBX: Dieses Format ist für Nicht-16x9, Letterbox-Quellen und für Benutzer, die externe 16x9-Objektive verwenden geeignet, um Bilder mit dem Seitenverhältnis von 2,35:1 und mit voller Auflösung anzuzeigen.
Seite 41 Bedienung 16:10-Anzeige 480i/p 576i/p 1080i/p 720p Skalierung auf 1066 x 800 16:10 Skalierung auf 1280 x 800 Skalierung auf 1280 x 960, zur zentralen Anzeige eines Bildes mit einer Auflösung von 1280 x 800. 1:1-Abbildung, 1:1-Abbildung, 1280 x 720, 1:1-Abbildung, Native Anzeige 1280 zentriert...
Seite 42: Anzeige | Drei Dimensionen
Bedienung ANZEIGE Drei Dimensionen 3D-Modus ANZEIGE | Drei Drei Dimen- 3D -> 2D sionen Dimensionen 3D Format Auto 3D-Sync. umkehr. Beenden 3D-Modus Aus: Wählen Sie zum Abschalten des 3D-Modus „Aus“. DLP Link: Wählen Sie zur Nutzung optimierter Einstellungen beim Einsatz von DLP-Link-3D-Brillen die Option „DLP Link“. (siehe Seite 15).
Seite 43: Setup
Bedienung SETUP Sprache Deutsch SETUP Projektion Menüposition Audioeinstellungen Bildschirmtyp Sicherheit Projektor-ID Erweitert Netzwerk Been- Sprache Das OSD-Menü kann in verschiedenen Sprachen angezeigt werden. Drücken Sie zum Aufrufen des Untermenüs , wählen Sie dann mit Ihre gewünschte Sprache. Drücken Sie zum Abschließen der Auswahl „Enter“. Sprache Beenden Deutsch...
Seite 44: Menüposition
Bedienung Projektion Front Projektion Dies ist die Standardeinstellung. Das Bild wird direkt auf die Leinwand projiziert. „Hinten unten“ ™ Hinten unten und „Hinten Bei dieser Option wird das Bild gespiegelt. oben“ sind für den Einsatz einer Front oben durchsichtigen Bei dieser Option wird das Bild auf den Kopf gestellt. Leinwand vorgesehen.
Seite 45: Setup Audioeinstellungen
Bedienung SETUP Audioeinstellungen Eingebaute Lautsprecher SETUP | Stumm Audioeinstellungen Lautstärke Audioeingang Standard Audio Ausgang (Standby) Been- Eingebaute Lautsprecher Wählen Sie zum Ein-/Ausschalten des internen Lautsprechers „Ein“ oder „Aus“. Die „Stumm“- ™ Stumm Funktion wirkt sich Wählen Sie zum Aktivieren der Stummschaltung „Ein“. sowohl auf interne als auch externe Wählen Sie zum Deaktivieren der Stummschaltung „Aus“.
Seite 46: Setup Sicherheit
Bedienung SETUP Sicherheit Sicherheit SETUP | Sicherheits-Timer Sicherheit Kennwort ändern Been- Sicherheit Ein: Wählen Sie zum Aktivieren der Kennwortabfrage bei Einschalten des Projektors „Ein“. Aus: Wählen Sie zum Deaktivieren der Kennwortabfrage bei Einschalten des Projektors „Aus“. Sicherheits-Timer Hier können Sie Zeiten (Monat/Tag/Stunde) zur Nutzung des Projektors festlegen.
Seite 47: Kennwort Ändern
Bedienung Kennwort ändern Bei erstmaliger Verwendung: Drücken Sie zum Festlegen des Kennwortes „Enter“. Das Kennwort ™ Das Kennwort muss aus vier Ziffern bestehen. ist beim ersten Geben Sie mit den Zifferntasten an der Fernbedienung oder Mal auf „1234“ dem OSD-Ziffernfeld Ihr neues Kennwort ein und drücken voreingestellt.
Seite 48: Setup | Netzwerk| Lan Settings
Bedienung SETUP Netzwerk: LAN Settings Netzwerkstatus Connected SETUP | Netzwerk| MAC Address LAN Settings DHCP IP-Adresse Subnetzmaske Gateway Been- Netzwerkstatus Zeigt den Netzwerkverbindungsstatus (reine Anzeige). MAC Address Zeigt die MAC-Adresse (reine Anzeige). DHCP Ein: Projektor bezieht automatisch eine IP-Adresse von Ihrem Netzwerk.
Seite 49: So Nutze Ich Den Webbrowser Zum Steuern Ihres Projektors
Bedienung So nutze ich den Webbrowser zum Steuern Ihres Projektors Setzen Sie die DHCP-Option am Projektor auf „Ein“, damit ein DHCP-Server automatisch eine IP-Adresse zuweisen kann. Öffnen Sie den Webbrowser an Ihrem PC und geben die Standard- ™ IP-Adresse des Projektors ein (Netzwerk: LAN Settings > benutzername und IP-Adresse).
Seite 50: Setup | Netzwerk| Control Settings
Bedienung SETUP Netzwerk: Control Settings Crestron SETUP | Netzwerk| Extron Control Settings PJ Link AMX Device Discovery Telnet HTTP Übernehmen Been- Crestron Wählen Sie mit dieser Funktion die Netzwerkfunktion (Port: 41794). Weitere Informationen finden Sie unter http://www. crestron.com und www.crestron.com/getroomview. Extron Wählen Sie mit dieser Funktion die Netzwerkfunktion (Port: 2023).
Seite 51: Setup | Erweitert
Bedienung SETUP Erweitert SETUP | Erweitert Logo Standard Logo-Aufnahme Closed Caption Drahtlos Been- Logo Hier stellen Sie das gewünschte Startbild ein. Änderungen treten beim nächsten Einschalten des Projektors in Kraft. Achten Sie für ™ Standard: Das Standard-Startbild. eine erfolgreiche Neutral: Im Startbild wird das Logo nicht angezeigt. Logo-Aufnahme darauf, dass Logo-Aufnahme...
Seite 52: Optionen
Bedienung OPTIONEN Eingabequelle OPTIONEN Source Lock Große Höhe Info ausblenden Tastenfeldsperre Testbild Kein Infrarot Funktion Alles Eingabequelle Mit dieser Option können Sie Eingangsquellen aktivieren/ deaktivieren. Rufen Sie durch Drücken der -Taste das Untermenü auf; wählen Sie die benötigten Quellen aus. Drücken Sie zum Abschließen der Auswahl „Enter“.
Seite 53: Infrarot Funktion
Bedienung Infrarot Funktion Alles: Wählen Sie „Alles“; der Projektor kann über die Fernbedienung vom vorderen oder oberen IR-Empfänger gesteuert werden. : Wählen Sie „Front“; der Projektor kann über die Front „Front“ und ™ Fernbedienung vom vorderen IR-Empfänger gesteuert „Top“ können im werden.
Seite 54 Bedienung OPTIONEN Hintergrundfarbe Schwarz OPTIONEN Lampeneinstellungen Fernbedienungseinstellungen Erweitert Optionale Filtereinstellungen Zurücksetzen Been- Hintergrundfarbe Mit dieser Funktion zeigen Sie ein schwarzes, rotes, blaues, grünes oder weißes Bild („Schwarz“, „Rot“, „Blau“, „Grün“ oder „Weiß“) an, wenn kein Signal verfügbar ist. Zurücksetzen Mit „Ja“ setzen Sie die Anzeigeparameter aller Menüs auf die Werkseinstellungen zurück.
Seite 55: Optionen Lampeneinstellungen
Bedienung OPTIONEN Lampeneinstellungen Lampenstd. OPTIONEN | Hinweis zur Lampe Lampeneinstellungen Lampenmodus Hell Lampenstd. auf Null Been- Lampenstd. Hier wird die Projektionsdauer angezeigt. Hinweis zur Lampe Hier entscheiden Sie, ob Sie über eine Meldung an das Auswechseln der Lampe erinnert werden möchten. Wenn die ™...
Seite 56 Bedienung Lampenverhalten in verschiedenen Modi und Funktion: Hellmodus Hell Eco. Dynamic Weißes Muster 100% 100% Dimmbereich Nicht verfügbar Nicht verfügbar 100%~30% Schwarzes 30 % 100% Muster (Extra-Verdunkelung) 30 % 30 % 30 % AV stumm (Extra-Verdunkelung) (Extra-Verdunkelung) (Extra-Verdunkelung) 30 % 30 % 30 % Quick Resume...
Seite 57: Optionen Fernbedienungseinstellungen
Bedienung OPTIONEN Fernbedienungseinstellungen Benutzer1 Sleep Timer OPTIONEN | Benutzer2 VGA2 Fernbedienung- Benutzer3 Been- seinstellungen Benutzer1 Der Standardwert ist Sleep Timer. Benutzer1 Sleep Timer Drücken Sie zum Aufrufen des nächsten Menüs , wählen Sie oder „VGA2“, „LAN“, „Helligkeit“, „Kontrast“ oder „Sleep Timer“.
Seite 58: Optionen Erweitert
Bedienung OPTIONEN Erweitert OPTIONEN | Direkt einschalten Autom. aus (Min.) Erweitert Zeitsteuerung (Min.) Quick Resume Betriebsmodus(Standby) Aktiv Been- Direkt einschalten Wählen Sie zum Aktivieren des „Direkt einschalten“-Modus „Ein“. Der Projektor schaltet sich automatisch ein, sobald er mit Strom versorgt wird; Sie müssen dazu nicht die „ “-Taste am Bedienfeld des Projektors oder an der Fernbedienung drücken.
Seite 59: Optionen | Optionale Filtereinstellungen
Bedienung OPTIONEN Optional Filter Installed Filter Usage Hours OPTIONEN | Optional Filter Installed Optional Filter Filter Reminder 1000 hr Installed Filter Reset Been- Filter Usage Hours Hier wird die Filterdauer angezeigt. Optional Filter Installed “Filter Usage ™ Hours / Filter Ja: Zeigt eine Warnmeldung nach 500 Betriebsstunden.
Seite 60: Anhänge
Anhänge Problemlösung Falls Probleme mit dem Projektor auftreten, beachten Sie bitte folgende Informationen. Falls sich ein Problem nicht beseitigen lässt, wenden Sie sich bitte an Ihren Händler oder das nächstgelegene Kundencenter. Bildprobleme Es wird kein Bild angezeigt Überprüfen Sie, ob alle Kabel und Stromverbindungen korrekt und sicher angeschlossen sind (siehe Abschnitt „Installation“).
Seite 61 Anhänge Das Bild ist zu klein oder zu groß. Bedienen Sie den Zoomregler an der Oberseite des Projektors. Rücken Sie den Projektor näher an die Leinwand oder weiter von der Leinwand weg. Drücken Sie die „Menu“-Taste am Bedienfeld des Projektors und wählen Sie anschließend „ANZEIGE“...
Seite 62: Sonstige Probleme
Anhänge Sonstige Probleme Der Projektor reagiert auf keine Steuerung Schalten Sie den Projektor nach Möglichkeit aus, ziehen Sie das Netzkabel und warten Sie mindestens 20 Sekunden, bevor Sie das Netzkabel wieder anschließen. Die Lampe erlischt mit einem Knall Wenn das Ende der Lampenlebensdauer erreicht ist, erlischt die Lampe mit einem lauten Knallgeräusch.
Seite 63: Led-Meldungen
Anhänge LED-Meldungen Temperatur- Betriebs-LED Lampen-LED Meldung (Rot/grün/blau) (rot) (rot) Bereitschaftsmodus (Netzkabel angeschlossen) Eingeschaltet (Aufwärmen) Blinkt grün/blau Lampe leuchtet Grün/blau Blinkt grün/blau. Ausgeschaltet (Abkühlen) Rot (Lüfter Dauerleuchten ™ abgeschaltet)  Kein Leuchten ™  Quick Resume (100 s) Blinkt grün/blau Fehler (überhitzt) Blinkt rot Fehler (Lüfter versagt) Blinkt rot...
Seite 64: Osd-Meldungen
Anhänge OSD-Meldungen Ausschalten: ™ Ausschalten? Stromschalter erneut drücken. Warnung Lampe: ™ Warnung Lampe Lampenlaufzeit überschritten. Temperaturwarnung: ™ Warnung! TEMPERATUR ZU HOCH Bitte: 1.Stellen Sie sicher, dass die Lüftungswege frei sind. 2.Stellen Sie sicher, dass die Umgebungstemperatur unter 45 Grad C ist. Wenn das Problem durch die oben angegebenen Hinweise nicht beseitigt wird.
Seite 65: Lampe Auswechseln
Anhänge Lampe auswechseln Der Projektor erkennt automatisch die Lebensdauer der Lampe. Wenn das Ende der Lampenlebensdauer näher rückt, wird eine Warnmeldung angezeigt. Warnung Lampe Lampenlaufzeit überschritten. Wenn Sie diese Meldung sehen, wenden Sie sich zum Auswechseln der Lampe bitte baldmöglichst an Ihren Händler oder das nächste Kundencenter.
Seite 66 Anhänge ™ Die Schraube an der Lampenabdeckung und an der Lampe selbst kann nicht gelöst werden. Der Projektor lässt ™ sich nicht einschalten, solange die Lampenabdeckung nicht aufgesetzt wurde. ™ Berühren Sie nicht das Glas der Lampe. Durch Fett, das von der Haut an die Lampe gelangt, kann die Lampe bersten.
Seite 67: Staubfilter Installieren Und Reinigen
Anhänge Staubfilter installieren und reinigen Staubfilter installieren Staubfilter ™ werden nur in ausgewählten Regionen mit übermäßigem Staub benötigt/ mitgeliefert. Staubfilter reinigen Wie empfehlen, den Staubfilter alle drei Montage zu reinigen; reinigen Sie ihn häufiger, falls der Projektor in einer staubigen Umgebung verwendet wird. Verfahren: Schalten Sie die Stromversorgung zum Projektor aus, indem Sie die „...
Seite 68: Kompatibilitätsmodi
Anhänge Kompatibilitätsmodi HDMI-Kompatibilität Digital- B0/Hergestellt-Timing B0/Standard-Timing B0/Detail-Timing: 720 x 400 bei 70Hz XGA / WXGA Natives Timing: 640 x 480 bei 60 Hz 1440 x 900 bei 60 Hz XGA: 1024 x 768 bei 60 Hz 640 x 480 bei 67Hz 1024 x 768 bei 120Hz WXGA: 1280 x 800 bei 60 Hz;...
Seite 69: Eingangsvideokompatibilität
Anhänge 3D-Eingangsvideokompatibilität Eingangsauflösung Eingangstiming 1280 x 720p bei 50Hz Oben/unten 1280 x 720p bei 60 Hz Oben/unten 1280 x 720p bei 50Hz Frame Packing 1280 x 720p bei 60 Hz Frame Packing HDMI 1.4b 3D-Eingang 1920 x 1080i bei 50 Hz Nebeneinander (halb) 1920 x 1080i bei 60 Hz Nebeneinander (halb)
Seite 70: Rs232-Befehle Und -Protokollfunktionsliste
Anhänge RS232-Befehle und -Protokollfunktionsliste RS232-Pinbelegung RS232-Schale ™ geerdet. Spezifikation Pin-Nr. (auf Projektorseite) Nicht verfügbar Nicht verfügbar Erde Nicht verfügbar Nicht verfügbar Nicht verfügbar Nicht verfügbar Deutsch...
Seite 71: Rs232-Protokollfunktionsliste
Anhänge RS232-Protokollfunktionsliste Projektorrückmeldung Baudrate: 9600 (fehlgeschlagen): F Datenbit: 8 XX = 01 – 99, ID des Projektors, Parität: Kein 1. Alle ASCII-Befehle XX = 00 bedeutet alle Projektoren Stoppbit: 1 enden mit <CR>. Flusskontrolle: Kein 2. 0D ist der HEX-Code UART16550 FIFO: Deaktivieren für <CR>...
Seite 72 ~XX37 3 7E 30 30 33 37 20 33 0D ~XX37 4 7E 30 30 33 37 20 34 0D RGB(16-235) ~XX73 n 7E 30 30 37 33 20 a 0D Signal Frequency n = -5 (a=2D 35) ~ 5 (a=35) By signal ~XX91 n 7E 30 30 39 31 20 a 0D Automatic...
Seite 73 ~nnnn = ~0000 (a=7E 30 30 30 30) ~9999 (a=7E 39 39 39 39) --------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- ~XX79 n 7E 30 30 37 39 20 a 0D Projector ID n = 00 (a=30 30) ~ 99 (a=39 39) --------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- Anhänge ~XX80 1 7E 30 30 38 30 20 31 0D Mute ~XX80 0...
Seite 74 ~XX140 12 7E 30 30 31 34 30 20 31 32 0D Enter (for projection MENU) ~XX140 13 7E 30 30 31 34 30 20 31 33 0D Right ~XX140 14 7E 30 30 31 34 30 20 31 34 0D Down Anhänge ~XX140 15...
Seite 75: Deckenmontage
Anhänge Deckenmontage 1. Bitte verwenden Sie bei der Installation zur Vermeidung von Schäden am Projektor unser Deckenmontageset. 2. Möchten Sie ein Deckenmontageset von einem anderen Anbieter verwenden, achten Sie bitte darauf, dass die Befestigungsschrauben den folgenden Angaben entsprechen: Schraubentyp: M4*3 ...
Seite 76: Optoma-Niederlassungen Weltweit
Anhänge Optoma-Niederlassungen weltweit Bitte wenden Sie sich für Service und Kundendienst an Ihre örtliche Niederlassung. 3178 Laurelview Ct. 888-289-6786 Fremont, CA 94538, USA 510-897-8601 www.optomausa.com services@optoma.com Kanada 3178 Laurelview Ct. 888-289-6786 Fremont, CA 94538, USA 510-897-8601 www.optomausa.com services@optoma.com Südamerika 3178 Laurelview Ct.
Seite 77 Anhänge Deutschland Wiesenstraße 21 W +49 (0) 211 506 6670 D40549 Düsseldorf, +49 (0) 211 506 66799 Germany info@optoma.de Skandinavien Lerpeveien 25 +47 32 98 89 90 3040 Drammen +47 32 98 89 99 Norway info@optoma.no PO.BOX 9515 3038 Drammen...
Seite 78: Bestimmungen Und Sicherheitshinweise
Anhänge Bestimmungen und Sicherheitshinweise Dieser Anhang führt allgemeine Hinweise zum Projektor auf. FCC-Hinweis Dieses Gerät wurde getestet und als mit den Grenzwerten für Digitalgeräte der Klasse B gemäß Teil 15 der FCC-Regularien übereinstimmend befunden. Diese Grenzwerte wurden geschaffen, um angemessenen Schutz gegen Störungen beim Betrieb in Wohnanlagen zu gewährleisten.
Seite 79: Konformitätserklärung Für Eu-Länder
Anhänge Konformitätserklärung für EU-Länder EMV-Richtlinie 2004/108/EG (inklusive Änderungen) Niederspannungsrichtlinie 2006/95/EG R & TTE-Richtlinie 1999/5/EG (wenn das Produkt über HF-Funktionen verfügt) Anweisungen zur Entsorgung Entsorgen Sie das elektronische Gerät nicht gemein- sam mit dem Hausmüll. Bitte recyceln Sie das Gerät, um die Umweltbelastung zu minimieren und die Umwelt zu schützen.
