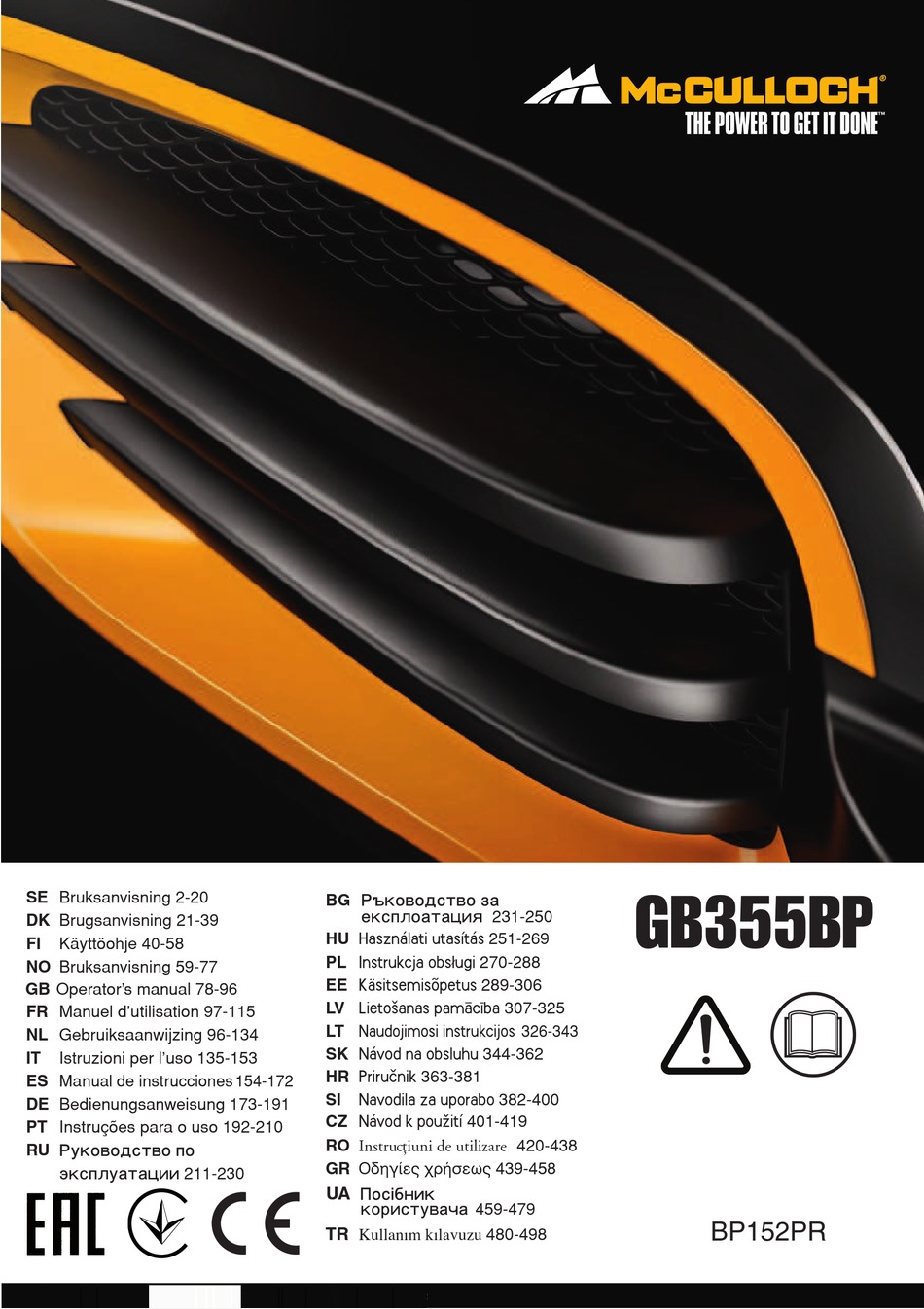

Seite 1 SE Bruksanvisning 2-20 GB355BP 231-250 DK Brugsanvisning 21-39 HU Használati utasítás 251-269 Käyttöohje 40-58 PL Instrukcja obs∏ugi 270-288 NO Bruksanvisning 59-77 EE Käsitsemisõpetus 289-306 GB Operator’s manual 78-96 LV Lieto‰anas pamÇc¥ba 307-325 FR Manuel d’utilisation 97-115 LT Naudojimosi instrukcijos 326-343 NL Gebruiksaanwijzing 96-134 SK Návod na obsluhu 344-362...
Seite 2: Symbolförklaring
SYMBOLFÖRKLARING Symboler V ARNING! Maskinen kan felaktigt eller Bränslepump slarvigt använd vara ett farligt redskap, som kan orsaka allvarliga skador eller dödsfall för användaren eller andra. Bulleremissioner till omgivningen enligt Läs igenom bruksanvisningen Europeiska Gemenskapens direktiv. noggrant och förstå innehållet innan du Maskinens emission anges i kapitel använder maskinen.
Seite 3: Inhaltsverzeichnis
INNEHÅLL Innehåll Innan star t måste följande observeras: SYMBOLFÖRKLARING Symboler .............. 2 Läs igenom br uksanvisningen noggrant. INNEHÅLL Innehåll ..............3 V ARNING! Långvarig exponering för buller kan ge bestående hörselskador. Innan start måste följande observeras: ....3 Använd därför alltid godkända V AD ÄR VAD? hörselskydd.
Seite 4: V Ad Är V Ad
V AD ÄR V AD? V ad är vad på blåsaren? 13 Chokereglage Sele 14 Stoppkontakt Motorkåpa 15 Gasreglage Fläktsnäcka 16 Böjning Luftintagsnät 17 Klämma Fläkt 18 Flexibel slang Luftrenare 19 Manöverrör Starthandtag 20 Mellanrör Bränsletank 21 Blåsrör 10 Dyna 22 Bruksanvisning 11 Tändstift 23 Kombinyckel...
Seite 5: Allmänna Säkerhetsinstr Uktioner
ALLMÄNNA SÄKERHETSINSTR UKTIONER Allmänt Star t • Starta aldrig maskinen inomhus. Var medveten om VIKTIGT! faran med inandning av motorns avgaser. Maskinen är endast konstruerad för renblåsning av Motorns a vgaser innehåller kolmonoxid gräsmattor, gångar, asfaltsvägar och liknande. vilket kan orsaka kolmonoxidförgiftning. Inspektera hela maskinen innan användning.
Seite 6: Transport Och Förvaring
ALLMÄNNA SÄKERHETSINSTR UKTIONER Bränslesäkerhet • Förvara maskinen på ett torrt, kallt, välventilerad och dammfri plats. Förvara maskinen oåtkomlig för barn. V ARNING! Var försiktig vid hantering av bränsle. Tänk på brand-, explosions- och inandningsrisker. • Använd bränslebehållare med överfyllnadsskydd. • Tanka aldrig maskinen när motorn är i drift.
Seite 7: Säkerhetsinstr Uktioner
SÄKERHETSINSTR UKTIONER P ersonlig skyddsutrustning inte smycken, kortbyxor eller sandaler och gå inte barfota. Se till att håret inte hänger nedanför axlarna. • Andningsskydd ska användas då det ﬁnns risk för V ARNING! Vid all användning av damm. maskinen skall godkänd personlig skyddsutrustning användas.
Seite 8: Kontroll, Underhåll Och Service Av Maskinens Säkerhetsutrustning
SÄKERHETSINSTR UKTIONER A vvibreringssystem under rubrik Kontroll, underhåll och service av maskinens säkerhetsutrustning. Din maskin är utr ustad med ett avvibreringssystem, vilket är konstruerat att ge en så vibrationsfri och behaglig VARNING! Motorns avgaser är heta och användning som möjligt. kan innehålla gnistor vilka kan orsaka brand.
Seite 9: Allmänna Arbetsinstruktioner
SÄKERHETSINSTRUKTIONER Avvibreringssystem gnistskyddet. Men för vanligt hemmabruk behöver inte ljuddämparen eller gnistskyddet någon service. Efter 50 timmars användning rekommenderar vi att ljuddämparen genomgår service eller byts ut av din auktoriserade serviceverkstad. Ett igensatt skydd leder till varmkörning av motorn med allvarlig •...
Seite 10 SÄKERHETSINSTRUKTIONER stenar, grenar, gropar, diken, osv.). Iaktta stor VARNING! Var medveten om din försiktighet vid arbete i sluttande terräng. omgivning. Om någon närmar sig ditt arbetsområde, ställ gasreglaget på minsta gaspådrag tills personen är på behörigt avstånd. Rikta luftstrålen bort från människor, djur, lekplatser, öppna fönster och bilar etc.
Seite 11: Grundläggande Arbetsteknik
SÄKERHETSINSTRUKTIONER Grundläggande arbetsteknik arbetstemperatur, vilket kan medföra motorhaveri. Stanna motorn och avlägsna föremålet. VARNING! Varning för utslungade föremål. Använd alltid ögonskydd. Stenar, skräp mm kan kastas upp i ögonen och vålla blindhet eller allvarliga skador. Håll obehöriga på avstånd. Barn, djur, åskådare och medhjälpare ska beﬁnna sig utanför säkerhetszonen på...
Seite 12: Montering
MONTERING Montering av blåsrör och Blåsrör reglagehandtag OBS! Kontrollera att skruvarna i rören ﬂyttas ur vägen så de inte är i vägen under monteringen. Montera • Anslut blåsaren och manöverröret med den ﬂexibla mellanröret och blåsröret. Rikta in skruvarna med de slangen.
Seite 13: Bränslehantering
BRÄNSLEHANTERING Drivmedel Blandning • Blanda alltid bensin och olja i en ren behållare OBS! Maskinen är försedd med en tvåtaktsmotor och godkänd för bensin. måste alltid köras på en blandning av bensin och tvåtaktsolja. För att säkerställa rätt blandningsförhållande • Börja alltid med att fylla i hälften av bensinen som är det viktigt att noggrant mäta den oljemängd som skall skall tillblandas.
Seite 14: Tankning
BRÄNSLEHANTERING Tankning VARNING! Följande försiktighetsåtgärder minskar brandrisken: Tanka i väl ventilerade områden. Tanka aldrig maskinen inomhus. Rök inte eller placera något varmt föremål i närheten av bränsle. Tanka aldrig med motorn i drift. Stanna motorn och låt den svalna några minuter före tankning.
Seite 15: Start Och Stopp
START OCH STOPP Start och stopp Start Tryck maskinkroppen mot marken med vänster hand (OBS! Ej med foten!). Grip starthandtaget, drag med höger hand långsamt ut startlinan tills ett motstånd känns Z 87 (starthakarna griper in) och gör därefter snabba och kraftfulla ryck.
Seite 16: Underhåll
UNDERHÅLL Allmänt Kylsystem Vid kontroll och underhåll ta bort tändkabeln och tändstift. Undvik all kontakt med heta ytor. Förgasare För att erhålla en så låg driftstemperatur som möjligt är Inställning av tomgångsvarvtalet maskinen utrustad med ett kylsystem. Kylsystemet består av: Innan några justeringar görs, se till att luftﬁltret är rent och att luftﬁlterlocket sitter på.
Seite 17: Luftﬁlter
UNDERHÅLL Rengör tändstiftet utvändigt. Demontera det och Används maskinen under dammiga förhållanden skall kontrollera elektrodavståndet. Justera avståndet till 0,6- luftﬁltret inoljas. Se anvisningar under rubrik Inoljning av 0,7 mm eller byt tändstift. Se till att tändstiftet har s.k. luftﬁlter. radioavstörning. Inoljning av luftﬁlter 0,6-0,7 Använd alltid speciell ﬁlterolja.
Seite 18: Underhållsschema
UNDERHÅLL Underhållsschema Nedan följer några allmänna skötselinstruktioner. Om du behöver ytterligare upplysningar kontakta serviceverkstaden. Underhåll Daglig tillsyn Veckotillsyn Månadstillsyn Rengör maskinen utvändigt. Kontrollera att gasreglage fungerar säkerhetsmässigt. Kontrollera att stoppkontakten fungerar. Kontrollera att luftﬁltret är rent. Kontrollera att skruvar och muttrar är åtdragna. Kontrollera att inget bränsleläckage ﬁnns från motor, tank eller bränsleledningar.
Seite 19: Tekniska Data
Tekniska data Tekniska data Tekniska data GB 355BP (BP152PR) Motor Max. motoreffekt enligt ISO 8893, kW/ r/min 1,5/6500 Tändsystem Tändstift NGK BPMR 7A/ Champion RCJ 6Y Elektrodgap, mm 0,6-0,7 Vikt Vikt, utan bränsle, kg Bulleremissioner (se anm. 1) Ljudeffektnivå, uppmätt dB(A) Ljudeffektnivå, garanterad L dB(A) Ljudnivåer...
Seite 20: Eg-Försäkran Om Överensstämmelse
Tillverkarens namn: Husqvarna AB, SE-561 82 Huskvarna, Sverige (Tel +46-36-146500). Husqvarna AB tar ensamt ansvar för den ryggburna blåsarplattformen BP152PR som representeras av modell: McCulloch GB 355BP från 2016 års serienummer och framåt. Modellnumret anges i klartext på typskylten tillsammans med året och efterföljande serienummer.
Seite 21: Symbolforklaring Symboler
SYMBOLFORKLARING Symboler Når ﬂere førere arbejder på det samme sted, skal sikkerhedsafstanden være mindst 15 meter. ADVARSEL! Maskinen kan ved forkert eller skødesløs brug være et farligt Brændstofpumpe redskab, som kan medføre alvorlige skader eller dødsfald for brugeren eller andre. Læs brugsanvisningen omhyggeligt igennem og forstå...
Seite 22: Inden Start Skal Du Være Opmærksom På Følgende
INDHOLD Indhold Inden start skal du være opmærksom på følgende: SYMBOLFORKLARING Symboler ............... 21 Læs brugsanvisningen omhyggeligt igennem. INDHOLD Indhold ..............22 ADVARSEL! Langvarig eksponering for støj kan medføre permanente Inden start skal du være opmærksom på følgende: høreskader. Brug derfor altid godkendt høreværn.
Seite 23: Hvad Er Hvad
HVAD ER HVAD? Hvad er hvad på blæseren? Ramme 14 Styrehåndtag Sele 15 Stopkontakt Motorafskærmning 16 Gasregulering Ventilatorkappe 17 Vinkel Si til luftindtag 18 Spændebånd Ventilator 19 Fleksibel slange Luftﬁlter 20 Styrerør Starthåndtag 21 Klemme til ledningsnet Brændstoftank 22 Mellemrør 10 Polstring 23 Blæserør 11 Tændrør...
Seite 24: Generelle Sikkerhedsinstruktioner
GENERELLE SIKKERHEDSINSTRUKTIONER Generelt Start • Start aldrig maskinen indendørs. Vær bevidst om VIGTIGT! faren ved indånding af motorens udstødningsgasser. Maskinen er kun beregnet til blæsning af græsplæner, Motorens udstødningsgasser indeholder stier, asfaltveje og lignende. kulilte, hvilket kan forårsage Gennemfør en generel inspektion af maskinen før kulilteforgiftning.
Seite 25: Transport Og Opbevaring
GENERELLE SIKKERHEDSINSTRUKTIONER Brændstofsikkerhed • Fastgør maskinen under transport. • Opbevar maskinen på et tørt, køligt, godt ventileret og støvfrit sted. Opbevar maskinen utilgængeligt for børn. ADVARSEL! Vær forsigtig ved håndtering • Anvend en brændstofdunk med overløbssikring. af brændstof. Tænk på brand-, •...
Seite 26: Sikkerhedsinstruktioner
SIKKERHEDSINSTRUKTIONER Personligt beskyttelsesudstyr ind i roterende dele, må du ikke bære løsthængende tøj, tørklæder, smykker osv. Sørg for, at dit hår er over skulderhøjde. ADVARSEL! Ved enhver anvendelse af • Åndedrætsværn skal anvendes hvor der ﬁndes risiko maskinen skal der bruges godkendt for støv.
Seite 27: Kontrol, Vedligeholdelse Og Service Af Maskinens Sikkerhedsudstyr
SIKKERHEDSINSTRUKTIONER Vibrationsdæmpningssystem instruktionerne i afsnittet Kontrol, vedligeholdelse og service af maskinens sikkerhedsudstyr. Din maskine er udstyret med et vibrationsdæmpningssystem, som er konstrueret med ADVARSEL! Motorens henblik på at give en så vibrationsfri og behagelig brug udstødningsgasser er varme og kan som muligt.
Seite 28: Generelle Arbejdsinstruktioner
SIKKERHEDSINSTRUKTIONER Vibrationsdæmpningssystem samler der sig kulstof på lyddæmperen og gnistfangerskærmen. Men ved brug i en normal husholdning behøver lyddæmperen og gnistfangerskærmen ingen service. Efter 50 timers brug anbefales det at få lyddæmperen efterset og evt. skiftet på et autoriseret serviceværksted. En tilstoppet •...
Seite 29 SIKKERHEDSINSTRUKTIONER (rødder, sten, grene, huller, grøfter osv.). Vær meget ADVARSEL! Vær opmærksom på forsigtig ved arbejde i skrånende terræn. omgivelserne. Hvis nogen nærmer sig dit arbejdsområde, stilles gashåndtaget på mindste hastighed, indtil personen er på behørig afstand. Ret luftstrålen bort fra mennesker, dyr, legepladser, åbne vinduer, biler osv.
Seite 30: Grundlæggende Arbejdsteknik
SIKKERHEDSINSTRUKTIONER Grundlæggende arbejdsteknik • Kontrollér, at luftindtaget ikke blokeres af eksempelvis løv eller andet materiale. Hvis luftindtaget er stoppet, forringes maskinens blæsekapacitet, mens motorens ADVARSEL! Pas på udslyngede arbejdstemperatur øges, hvilket kan medføre genstande. Brug altid øjenværn. Læn dig motorhavari. Stands motoren og fjern emnet. aldrig ind over beskyttelsesskjoldet.
Seite 31: Montering
MONTERING Montering af blæserør og Blæserør reguleringshåndtag BEMÆRK: Sørg for, at skruerne i rørene ikke er i vejen, så de ikke forårsager forhindringer under montering. • Forbind blæseren og styrerøret ved hjælp af den Monter mellemrøret og blæserøret. Flugt skruerne med ﬂeksible slange.
Seite 32: Brændstofhåndtering
BRÆNDSTOFHÅNDTERING Drivmiddel Blanding • Bland altid benzin og olie i en ren beholder, der er BEMÆRK! Maskinen er forsynet med en totaktsmotor og godkendt til benzin. skal altid anvendes med en blanding af benzin og totaktsolie. For at sikre et korrekt blandingsforhold er det •...
Seite 33: Tankning
BRÆNDSTOFHÅNDTERING Tankning ADVARSEL! Følgende sikkerhedsforskrifter mindsker risikoen for brand: Fyld altid brændstof på i et godt ventileret sted. Fyld aldrig brændstof på maskinen indendørs. Ryg ikke, og anbring aldrig varme genstande i nærheden af brændstoffet. Tank aldrig med motoren i gang. Stands motoren, og lad den afkøle nogle minutter før tankning.
Seite 34: Start Og Stop
START OG STOP Start og stop Start Tryk maskinkroppen mod jorden med venstre hånd (OBS! Ikke med foden!). Tag fat i starthåndtaget, træk langsomt startsnoren ud med højre hånd indtil modstand Z 87 (starthagerne griber fat), og træk derefter i snoren med nogle hurtige og kraftige ryk.
Seite 35: Vedligeholdelse
VEDLIGEHOLDELSE Generelt Kølesystem Fjern tændkablet og tændrøret , når der udføres eftersyn og vedligeholdelse. Undgå at berøre de varme ﬂader. Karburator For at holde en så lav driftstemperatur som muligt er Justering af tomgangsomdrejningstallet maskinen udstyret med et kølesystem. Kølesystemet består af: Inden der foretages justeringer, skal det kontrolleres, at luftﬁltret er rent, og at luftﬁlterlåget er monteret.
Seite 36: Luftﬁlter
VEDLIGEHOLDELSE Rengør tændrøret udvendigt. Afmonter det, og kontrollér Bruges maskinen under støvede forhold, skal luftﬁltret elektrodeafstanden. Juster afstanden til 0,6-0,7 mm, eller indsmøres i olie. Se anvisningerne under overskriften udskift tændrøret. Kontrollér, at tændrøret har såkaldt Indsmøring af luftﬁlter i olie. radiostøjdæmpning.
Seite 37: Vedligeholdelsesskema
VEDLIGEHOLDELSE Vedligeholdelsesskema Nedenfor følger nogle generelle vedligeholdelsesinstruktioner. Hvis du har brug for yderligere oplysninger, kan du kontakte serviceværkstedet. Dagligt Ugentligt Månedligt Vedligeholdelse eftersyn eftersyn eftersyn Rengør maskinen udvendigt. Kontroller at gasreguleringen fungerer forsvarligt. Kontrollér, at stopkontakten fungerer. Kontrollér, at luftﬁlteret er rent. Kontrollér, at skruer og møtrikker er spændte.
Seite 38: Tekniske Data Tekniske Data
Tekniske data Tekniske data Tekniske data GB 355BP (BP152PR) Motor Maks. motoreffekt iht. ISO 8893, kW/ o/min 1,5/6500 Tændingssystem NGK BPMR 7A/ Champion Tændrør RCJ 6Y Elektrodeafstand, mm 0,6-0,7 Vægt Vægt, uden brændstof, kg Støjemissioner (se anm. 1) Lydeffektniveau, målt dB(A) Lydeffektniveau, garanteret L dB(A) Lydniveauer...
Seite 39: Ef-Overensstemmelseserklæring
Producentens navn: Husqvarna AB, SE-561 82 Huskvarna, Sverige (Tlf. +46 36 146500). Husqvarna AB påtager sig det fulde ansvar for den rygbårne løvblæser, platform BP152PR, repræsenteret ved model: McCulloch GB 355BP med serienumre fra 2016 og fremefter. Modelnummeret er angivet i klartekst på typeskiltet sammen med året efterfulgt af serienumre.
Seite 40: Merkkien Selitykset Tunnukset
MERKKIEN SELITYKSET Tunnukset VAROITUS! Kone voi virheellisesti tai Polttoainepumppu huolimattomasti käytettynä olla vaarallinen työväline, joka saattaa aiheuttaa käyttäjälle tai sivullisille vakavia vammoja tai kuoleman. Melupäästöt ympäristöön Euroopan yhteisön direktiivin mukaisesti. Koneen Lue käyttöohje huolellisesti ja ymmärrä päästöt ilmoitetaan luvussa Tekniset sen sisältö, ennen kuin alat käyttää...
Seite 41: Sisältö
SISÄLTÖ Sisältö Ennen käynnistystä on huomioitava seuraavaa: MERKKIEN SELITYKSET Tunnukset ............. 40 Lue käyttöohje huolellisesti. SISÄLTÖ Sisältö ..............41 VAROITUS! Pitkäaikainen altistuminen melulle saattaa aiheuttaa pysyviä Ennen käynnistystä on huomioitava seuraavaa: ... 41 kuulovammoja. Käytä siksi aina KONEEN OSAT hyväksyttyjä kuulonsuojaimia. Puhaltimen osat ............
Seite 42: Koneen Osat
KONEEN OSAT Puhaltimen osat Kehys 14 Käyttökahva Valjaat 15 Pysäytin Moottorikotelo 16 Kaasuliipasin Puhaltimen kotelo 17 Mutka Ilmansuodatin 18 Sinkilä Puhallin 19 Joustava letku Ilmanpuhdistin 20 Ohjausputki Käynnistyskahva 21 Johtosarjan kiinnike Polttoainesäiliö 22 Väliputki 10 Pehmuste 23 Puhallusputki 11 Sytytystulppa 24 Käyttöohje 12 Tärinänvaimennus 25 Yhdistelmäavain...
Seite 43: Yleiset Turvaohjeet
YLEISET TURVAOHJEET Yleistä VAROITUS! Kone muodostaa käytön aikana sähkömagneettisen kentän. TÄRKEÄÄ! Kenttä saattaa joissakin tapauksissa häiritä aktiivisten tai passiivisten Kone on tarkoitettu ainoastaan nurmikoiden, käytävien, lääketieteellisten implanttien toimintaa. asvalttiteiden ja vastaavien puhaltamiseen puhtaaksi. Vakavien tai kohtalokkaiden Tarkista kone kokonaisuudessaan ennen käyttöä, katso onnettomuuksien ehkäisemiseksi huoltokaavio.
Seite 44: Kuljetus Ja Säilytys
YLEISET TURVAOHJEET Polttoaineturvallisuus • Varmista, että kone on puhdistettu hyvin ja että täydellinen huolto on tehty ennen pitkäaikaissäilytystä. • Varmista koneen kiinnitys kuljetuksen aikana. • Säilytä konetta kuivassa, viileässä, hyvin tuuletetussa • Käytä ylitäyttösuojalla varustettua polttoainesäiliötä. ja pölyttömässä paikassa. Säilytä kone lasten ulottumattomissa.
Seite 45: Turvaohjeet
TURVAOHJEET Henkilökohtainen suojavarustus • Käytä aina paksukankaisia pitkiä housuja, saappaita, käsineitä ja pitkähihaista paitaa. Älä käytä löysiä vaatteita, huiveja, koruja tai muita vastaavia asusteita, VAROITUS! Konetta käytettäessä on aina jotta ne eivät joudu pyöriviin osiin ja näin aiheuta pidettävä hyväksyttyjä henkilökohtaisia loukkaantumisia.
Seite 46: Koneen Turvalaitteiden Tarkastus, Kunnossapito Ja Huolto
TURVAOHJEET Tärinänvaimennus otsikon Koneen turvalaitteiden tarkastus, kunnossapito ja huolto alla annetut ohjeet. Koneesi on varustettu tärinänvaimentimilla, jotka tekevät sen käytöstä mahdollisimman tärinätöntä ja miellyttävää. VAROITUS! Moottorin pakokaasut ovat kuumia ja voivat sisältää kipinöitä jotka voivat aiheuttaa tulipalon. Älä koskaan käynnistä konetta sisätiloissa tai lähellä tulenarkaa materiaalia! VAROITUS! Äänenvaimennin sisältää...
Seite 47: Yleiset Työohjeet
TURVAOHJEET Tärinänvaimennus kipinänsammutusverkkoon kertyy nokea. Tavallisessa kotitalouskäytössä äänenvaimennin ja kipinänsammutusverkko eivät kuitenkaan vaadi huoltoa. 50 käyttötunnin jälkeen on suositeltavaa antaa valtuutetun huoltoliikkeen tarkistaa tai vaihtaa äänenvaimennin. Tukkeutunut verkko aiheuttaa • Tarkasta säännöllisesti, ettei tärinänvaimentimissa ole moottorin kuumenemisen, mistä voi seurata vakavia halkeamia tai vääntymiä.
Seite 48: Yleiset Turvamääräykset
TURVAOHJEET varovaisuutta viettävässä maastossa VAROITUS! Tarkkaile ympäristöäsi. Jos työskennellessäsi. joku lähestyy työaluetta, aseta kaasuliipaisin pienimmälle kaasulle siihen asti, kunnes henkilöt ovat riittävän etäällä. Kohdista ilmasuihku poispäin ihmisistä, eläimistä, leikkipaikoista, avoimista ikkunoista, autoista jne. Yleiset turvamääräykset Z 87 • Asiaankuulumattomia henkilöitä tai eläimiä ei saa olla työalueella, jonka turvaetäisyys on 15 metriä.
Seite 49: Trimmauksen Perustekniikka
TURVAOHJEET Trimmauksen perustekniikka • Tarkasta, ettei ilmanottoaukko tukkeudu esimerkiksi lehdistä tai roskista. Tukkeutunut ilmanottoaukko vähentää koneen puhalluskapasiteettia ja lisää VAROITUS! Varo sinkoutuvia esineitä. moottorin työlämpötilaa, mikä voi johtaa Pidä aina silmäsuojia. Kivet, roskat yms. moottorivaurioihin. Pysäytä moottori ja poista saattavat sinkoutua silmiin ja aiheuttaa tukkeuma.
Seite 50: Asennus
ASENNUS Puhallusputken ja säätökahvan Puhaltimen putki asennus HUOMAA: Varmista, että putkien ruuvit on siirretty pois tieltä, jotta ne eivät häiritse asentamista. Asenna väliputki • Liitä puhallusputki ja ohjausputki toisiinsa joustavalla ja puhallusputki. Kohdista ruuvit putkien kierteitettyihin letkulla. Kiinnitä joustavan letkun molemmat päät aukkoihin.
Seite 51: Polttoaineen Käsittely
POLTTOAINEEN KÄSITTELY Polttoaine Kaksitahtiöljy • Parhaat tulokset ja suorituskyky saavutetaan HUOM! Kone on varustettu kaksitahtimoottorilla, jota on käyttämällä täyssynteettistä, ilmajäähdytteisille aina käytettävä bensiinin ja kaksitahtimoottoriöljyn moottoreille tarkoitettua kaksitahtiöljyä, jonka sekoituksella. Oikean seossuhteen varmistamiseksi on sekoitussuhde on 1:50 (2 %). tärkeää mitata sekoitettava öljymäärä tarkasti. Pieniä polttoainemääriä...
Seite 52: Tankkaus
POLTTOAINEEN KÄSITTELY Tankkaus VAROITUS! Seuraavat turvatoimet vähentävät tulipalon vaaraa: Tankkaa hyvin ilmastoidussa paikassa. Älä koskaan tankkaa konetta sisätiloissa. Älä tupakoi tankattaessa äläkä aseta kuumia esineitä polttoaineen lähelle. Älä koskaan tankkaa moottorin käydessä. Pysäytä moottori ja anna sen jäähtyä muutamia minuutteja ennen tankkausta. Avaa polttoainesäiliön korkki hitaasti tankkauksen yhteydessä, niin että...
Seite 53: Käynnistys Ja Pysäytys
KÄYNNISTYS JA PYSÄYTYS Käynnistys ja pysäytys Käynnistys Paina koneen runkoa maata vasten vasemmalla kädellä (HUOM! Ei jalalla!). Tartu käynnistyskahvasta, vedä käynnistysnarusta hitaasti oikealla kädellä, kunnes tunnet Z 87 vastuksen (kytkentäkynnet tarttuvat) ja vedä sen jälkeen nopein ja voimakkain vedoin. Älä koskaan kiedo käynnistysnarua kätesi ympärille.
Seite 54: Kunnossapito
KUNNOSSAPITO Yleistä Tarkista, että kipinäsuojus ja pakoputki on ruuvattu oikein paikalleen. Irrota sytytyskaapeli ja sytytystulppa tarkastusta ja huoltoa varten. Pidä kaikki kehonosat poissa kuumilta VAROITUS! Äänenvaimennin kuumentuu pinnoilta. erittäin voimakkaasti sekä käytön aikana että pysäyttämisen jälkeen. Tämä koskee Kaasutin myös joutokäyntiä. Kosketus voi aiheuttaa palovammoja iholle.
Seite 55: Sytytystulppa
KUNNOSSAPITO Sytytystulppa säleikkö puuttuu, ilmanpuhdistinta ei ole tiivistetty kunnolla ja pölyä voi päästä sylinterin sisään. Sytytystulpan kuntoa heikentävät: • Väärin säädetty kaasutin. • Polttoaineen öljymäärä virheellinen (liian paljon tai väärää öljyä). • Likainen ilmansuodatin. Nämä tekijät aiheuttavat sytytystulpan kärkien Pitkään käytössä ollutta ilmansuodatinta ei saa koskaan karstoittumisen, mistä...
Seite 56: Huoltokaavio
KUNNOSSAPITO Huoltokaavio Alla on annettu joitakin yleisiä hoito-ohjeita. Jos tarvitset lisäohjeita, ota yhteys huoltoliikkeeseen. Kuukausittais Päivittäiset Viikoittaiset Kunnossapito toimenpiteet toimenpiteet toimenpiteet Puhdista kone ulkopuolelta. Tarkasta, että kaasuliipasin toimii turvallisesti. Tarkasta, että pysäytin toimii. Tarkasta, että ilmansuodatin on puhdas. Tarkasta, että ruuvit ja mutterit ovat kireällä. Tarkasta, ettei moottorissa, säiliössä...
Seite 57: Tekniset Tiedot Tekniset Tiedot
Tekniset tiedot Tekniset tiedot Tekniset tiedot GB 355BP (BP152PR) Moottori ISO 8893 -standardin mukainen enimmäisteho (kW/ kierr./min) 1,5/6500 Sytytysjärjestelmä NGK BPMR 7A/ Sytytystulppa Champion RCJ 6Y Kärkiväli, mm 0,6-0,7 Paino Paino ilman polttoainetta, kg Melupäästöt (ks. huom. 1) Äänentehotaso, mitattu dB(A) Äänentehotaso, taattu L dB(A) Äänitasot...
Seite 58: Ey-Vaatimustenmukaisuusvakuutus
EY-vaatimustenmukaisuusvakuutus (Koskee ainoastaan Eurooppaa) Valmistajan nimi: Husqvarna AB, SE-561 82 Huskvarna, Ruotsi (Puh. +46-36-146500). Husqvarna AB ottaa täyden vastuun selässä kannettavan puhallinsarjan BP152PR malleista McCulloch GB 355BP alkaen vuoden 2016 sarjanumeroista. Mallinumero on ilmoitettu selvästi arvokilvessä vuoden yhteydessä ennen sarjanumeroa.
Seite 59: Symbolforklaring Symboler
SYMBOLFORKLARING Symboler ADVARSEL! Hvis maskinen brukes Brennstoffpumpe uforsiktig eller feilaktig, kan den være et farlig redskap som kan forårsake alvorlige skader eller dødsfall for brukeren eller andre. Støyutslipp til omgivelsene ifølge EFs direktiv. Maskinens utslipp angis i Les nøye gjennom bruksanvisningen og kapitlet Tekniske data og på...
Seite 60: Innhold
INNHOLD Innhold Før start må man legge merke til følgende: SYMBOLFORKLARING Symboler ............... 59 Les nøye gjennom bruksanvisningen. INNHOLD Innhold ..............60 ADVARSEL! Langvarig eksponering overfor støy kan gi varige hørselsskader. Før start må man legge merke til følgende: ..60 Bruk derfor alltid godkjent hørselsvern.
Seite 61: Hva Er Hva
HVA ER HVA? Hva er hva på blåseren? Ramme 14 Manøvreringshåndtak Sele 15 Stoppbryter Motordeksel 16 Gassregulator Viftehus 17 Albue Luftinntaksskjerm 18 Klemme Vifte 19 Fleksibel slange Luftﬁlter 20 Manøvreringsrør Starthåndtak 21 Klemme for ledninger Brennstofftank 22 Mellomrør 10 Pute 23 Blåserør 11 Tennplugg 24 Bruksanvisning...
Seite 62: Generelle Sikkerhetsinstruksjoner
GENERELLE SIKKERHETSINSTRUKSJONER Generelt Start • Start aldri maskinen innendørs. Vær bevisst på faren VIGTIG! ved innånding av motorens avgasser. Maskinen er kun konstruert for renblåsing av Motorens avgasser inneholder gressplener, ganger, asfaltveier og liknende. karbonmonoksid som kan forårsake Foreta en inspeksjon av hele maskinen før bruk. Se karbonmonoksidforgiftning.
Seite 63: Transport Og Oppbevaring
GENERELLE SIKKERHETSINSTRUKSJONER Brennstoffsikkerhet • Lagre maskinen på et tørt, kjølig, luftig og støvfritt sted. Oppbevar maskinen utilgjengelig for barn. ADVARSEL! Vær forsiktig ved håndtering av brennstoff. Husk brann-, eksplosjons- og innåndingsfare. • Bruk bensinkanne med overfyllingsbeskyttelse. • Fyll aldri brennstoff på maskinen når motoren er i drift. Tilpassing av sele Stans motoren og la den avkjöles noen minutter för brennstoff fylles på.
Seite 64: Sikkerhetsinstruksjoner
SIKKERHETSINSTRUKSJONER Personlig verneutstyr roterende deler, må du ikke bruke løstsittende klær, skjerf, smykker ol. Sett opp håret til over skulderlengde. ADVARSEL! Ved all bruk av maskinen • Åndedrettsvern skal brukes når det er risiko for støv. skal det brukes godkjent personlig verneutstyr.
Seite 65: Kontroll, Vedlikehold Og Service Av Maskinens Sikkerhetsutstyr
SIKKERHETSINSTRUKSJONER Avvibreringssystem under overskriften Kontroll, vedlikehold og service av maskinens sikkerhetsutstyr. Din maskin er utstyrt med et avvibreringssystem som er konstruert for å gi en mest mulig vibrasjonsfri og ADVARSEL! Motorens avgasser er varme behagelig bruk. og kan inneholde gnister som kan forårsake brann.
Seite 66: Generelle Arbeidsinstruksjoner
SIKKERHETSINSTRUKSJONER Avvibreringssystem For normalt hjemmebruk, men lydpotten og gnistfangernettet trenger ikke noe service. Etter 50 driftstimer anbefaler vi at du får lydpotten overhalt eller skiftet ut hos din sertiﬁserte serviceforhandler. Et tilstoppet nett fører til at motoren går varm med alvorlig motorskade som følge.
Seite 67: Grunnleggende Sikkerhetsregler
SIKKERHETSINSTRUKSJONER steiner, greiner, groper, forhøyninger osv). Vær meget ADVARSEL! Vær oppmerksom på forsiktig ved arbeid i skrånende terreng. omgivelsene. Hvis noen nærmer seg arbeidsområdet, må du stille gassreguleringen på minste gasspådrag til personen er på trygg avstand. Rett luftstrålen bort fra mennesker, dyr, lekeplasser, åpne vinduer, biler osv.
Seite 68: Grunnleggende Arbeidsteknikk
SIKKERHETSINSTRUKSJONER Grunnleggende arbeidsteknikk motorens arbeidstemperatur, hvilket kan medføre motorhavari. Stans motoren og fjern gjenstanden. ADVARSEL! Se opp for gjenstander som slynges ut. Bruk alltid vernebriller. Bøy deg aldri over beskyttelsen. Steiner, skrot o.l. kan kastes opp i øynene og forårsake blindhet eller alvorlige skader. Hold uvedkommende på...
Seite 69: Montering
MONTERING Montering av blåserør og Løvblåserrør regulatorhåndtak MERK: Sørg for at skruene i rørene ﬂyttes, slik at de ikke er i veien under montering. Monter mellomrøret og • Koble til løvblåseren og styrerøret med den ﬂeksible blåserøret. Sett skruene på linje med de gjengede hullene slangen.
Seite 70: Brennstoffhåndtering
BRENNSTOFFHÅNDTERING Brennstoff Blanding • Bensin og olje må alltid blandes i en ren beholder som OBS! Maskinen er utstyrt med en totaktsmotor, og må er godkjent for bensin. alltid kjøres på en blanding av bensin og totaktsolje. For å sikre riktig blandingsforhold, er det viktig at oljemengden •...
Seite 71: Fylling Av Brennstoff
BRENNSTOFFHÅNDTERING Fylling av brennstoff ADVARSEL! Følgende forholdsregler reduserer brannfaren: Fyll drivstoff på et godt ventilert sted. Fyll aldri drivstoff på maskinen innendørs. Det må ikke røykes eller plasseres varme objekter i nærheten av brennstoffet. Fyll aldri brennstoff med motoren i gang. Stans motoren og la den avkjöles noen minutter för brennstoff fylles på.
Seite 72: Start Og Stopp
START OG STOPP Start og stopp Start Trykk maskinkroppen mot bakken med venstre hånd (OBS! Ikke med foten!). Ta tak i starthåndtaket med høyre hånd og dra langsomt ut startsnoren til du merker Z 87 motstand (starthakene griper inn) og trekk deretter raskt og kraftig til.
Seite 73: Vedlikehold
VEDLIKEHOLD Generelt Kjølesystem Fjern tenningskabelen og tennpluggen for å foreta inspeksjon og vedlikehold. Hold alle kroppsdeler unna varme ovrﬂater. Forgasser For å oppnå lavest mulig driftstemperatur er maskinen utstyrt med et kjølesystem. Justering av tomgangsturtall Kjølesystemet består av: Før det gjennomføres noen justeringer, sørg for at •...
Seite 74: Luftﬁlter
VEDLIKEHOLD Smøring av luftﬁlter eller skift tennplugg. Påse at tennpluggen har såkalt radiostøyﬁlter. 0,6-0,7 Bruk alltid spesiell ﬁlterolje. Filteroljen inneholder løsemiddel for at den skal være lett å fordele jevnt i ﬁlteret. Unngå derfor hudkontakt. Legg ﬁlteret i en plastpose og hell på ﬁlteroljen. Kryst plastposen lett slik at oljen fordeles.
Seite 75: Vedlikeholdsskjema
VEDLIKEHOLD Vedlikeholdsskjema Nedenfor følger noen generelle vedlikeholdsinstruksjoner. Kontakt serviceverkstedet dersom du trenger ytterligere opplysninger. Daglig Ukentlig Månedlig Vedlikehold ettersyn ettersyn ettersyn Rengjør maskinen utvendig. Kontroller at gassregulatoren fungerer sikkert. Kontroller at stoppbryteren fungerer. Kontroller at luftﬁlteret er rent. Kontroller at skruer og mutre er trukket til. Kontroller at det ikke er noen brennstofﬂekkasje fra motor, tank eller brennstofﬂedninger.
Seite 76: Tekniske Data
Tekniske data Tekniske data Tekniske data GB 355BP (BP152PR) Motor Maks. motoreffekt ifølge ISO 8893, kW/ o/min 1,5/6500 Tenningssystem Tennplugg NGK BPMR 7A/ Champion RCJ 6Y Elektrodeavstand, mm 0,6-0,7 Vekt Vekt, uten brennstoff, kg Støyutslipp (se anm. 1) Lydeffektnivå, mål dB(A) Lydeffektnivå, garantert L dB(A) Lydnivåer...
Seite 77: Ef-Erklæring Om Samsvar
(Gjelder kun Europa) Produsentens navn: Husqvarna AB, SE-561 82 Huskvarna, Sverige (Tlf. +46-36-146500). Husqvarna AB tar eneansvar for ryggbåren løvblåser-plattform BP152PR som representeres av modellen: McCulloch GB 355BP med serienummer fra 2016 og fremover. Modellnummeret oppgis i klartekst på typeskiltet sammen med året, med etterfølgende serienumre.
Seite 78: Key To Symbols Symbols
KEY TO SYMBOLS Symbols WARNING! The machine can be a Air purge dangerous tool if used incorrectly or carelessly, which can cause serious or fatal injury to the operator or others. Noise emission to the environment Please read the operator’s manual according to the European carefully and make sure you understand Community’s Directive.
Seite 79: Contents
CONTENTS Contents Note the following before starting: KEY TO SYMBOLS Please read the operator's manual carefully. Symbols ..............78 WARNING! Long-term exposure to noise CONTENTS can result in permanent hearing Contents ............... 79 impairment. So always use approved Note the following before starting: ......79 hearing protection.
Seite 80: What Is What
WHAT IS WHAT? What is what on the blower? Frame 14 Operating handle Harness 15 Stop switch Engine cover 16 Throttle trigger Fan shell 17 Elbow Air intake screen 18 Clamp 19 Flexible hose Air cleaner 20 Control pipe Starter handle 21 Clamp for wire harness Fuel tank 22 Intermediate pipe...
Seite 81: General Safety Precautions
GENERAL SAFETY PRECAUTIONS General Starting • Never start the machine indoors. Exhaust fumes can IMPORTANT! be dangerous if inhaled. The machine is only designed for blowing lawns, Engine exhaust fumes contain carbon pathways, asphalt roads and the like. monoxide, which can cause carbon Carry out an overall inspection of the machine before monoxide poisoning.
Seite 82: Fuel Safety
GENERAL SAFETY PRECAUTIONS Fuel safety WARNING! Take care when handling fuel. Bear in mind the risk of ﬁre, explosion and inhaling fumes. Adjusting the harness • Always use a fuel container with an anti-spill valve. • Never refuel the machine while the engine is running. WARNING! The harness must always be Always stop the engine and let it cool for a few minutes worn when working with the machine.
Seite 83: Safety Instructions
SAFETY INSTRUCTIONS Personal protective equipment • Always wear heavy, long pants, boots, gloves, and a long-sleeve shirt. To reduce the risk of injury associated with objects being drawn into rotating WARNING! You must use approved parts, do not wear loose clothing, scarves, jewelry, personal protective equipment whenever etc.
Seite 84: Checking, Maintaining And Servicing The Machine's Safety Equipment
SAFETY INSTRUCTIONS Vibration damping system WARNING! The exhaust fumes from the engine are hot and may contain sparks Your machine is equipped with a vibration damping which can start a ﬁre. Never start the system that is designed to minimize vibration and make machine indoors or near combustible operation easier.
Seite 85: General Working Instructions
SAFETY INSTRUCTIONS Vibration damping system arresting screen will not require any service. After 50 hours of use, we recommend that your mufﬂer be serviced or replaced by your authorized service dealer. A blocked screen will cause the engine to overheat and may lead to serious damage. Never use a mufﬂer with a defective spark arrestor screen.
Seite 86: Basic Safety Rules
SAFETY INSTRUCTIONS • Use the machine during normal working hours to suddenly. Take great care when working on sloping avoid unnecessary noise. Avoid working early in the ground. morning or late at night. WARNING! Be aware of your surroundings. If anyone approaches your work area, set the throttle control to the lowest throttle until the person is at a safe distance.
Seite 87: Basic Working Techniques
SAFETY INSTRUCTIONS Basic working techniques engine’s working temperature, which can result in engine failure. Stop the engine and remove the object. WARNING! Watch out for thrown objects. Always wear eye protection. Stones, rubbish, etc. can be thrown up into the eyes causing blindness or serious injury.
Seite 88: Assembly
ASSEMBLY Assembling the blow pipe and Blower pipe control handle NOTE: Make sure the screws in the pipes are moved out of the way so they do not cause obstructions during • Connect the blower and control pipe with the ﬂexible assembly.
Seite 89: Fuel Handling
FUEL HANDLING Fuel Two-stroke oil • For best results and performance, use a good quality CAUTION! The machine is equipped with a two-stroke fully sythetic air cooled two stroke oil at a mixture of engine and must always be run using a mixture of petrol 1:50 (2%) and two-stroke oil.
Seite 90: Fueling
FUEL HANDLING Fueling WARNING! Taking the following precautions, will lessen the risk of ﬁre: Refuel in a well ventilated area. Never fuel the machine indoors. Do not smoke or place hot objects near fuel. Always shut off the engine before refuelling.
Seite 91: Starting And Stopping
STARTING AND STOPPING Starting and stopping Starting Hold the body of the machine on the ground using your left hand (CAUTION! Not with your foot!). Grip the starter handle, slowly pull out the cord with your right hand until Z 87 you feel some resistance (the starter pawls grip), now quickly and powerfully pull the cord.
Seite 92: Maintenance
MAINTENANCE General Cooling system Remove the ignition cable and the spark plug to carry out inspection and maintenance. Keep all parts of your body away from hot surfaces. Carburettor To keep the working temperature as low as possible the machine is equipped with a cooling system. Adjustment of the idle speed The cooling system consists of: Before any adjustments are made, make sure that the air...
Seite 93: Air Filter
MAINTENANCE Clean the outside of the spark plug. Remove it and check with a new one at regular intervals. A damaged air ﬁlter the electrode gap. Adjust the gap to 0,6-0,7 mm or must always be replaced. replace the spark plug. Check that the spark plug is ﬁtted If the machine is used in dusty conditions the air ﬁlter with a suppressor.
Seite 94: Maintenance Schedule
MAINTENANCE Maintenance schedule Below you will ﬁnd some general maintenance instructions. If you need further information please contact your service workshop. Daily Weekly Monthly Maintenance maintenance maintenance maintenance Clean the outside of the machine. Check that the throttle control functions safely. Check that the stop switch works correctly.
Seite 95: Technical Data
Technical data Technical data Technical data GB 355BP (BP152PR) Engine Max. engine output, acc. to ISO 8893, kW/ rpm 1,5/6500 Ignition system Spark plug NGK BPMR 7A/ Champion RCJ 6Y Electrode gap, mm 0,6-0,7 Weight Weight without fuel, kg Noise emissions (see note 1) Sound power level, measured dB(A) Sound power level, guaranteed L...
Seite 96: Ec Declaration Of Conformity
(Applies to Europe only) Manufacturer’s name: Husqvarna AB, SE-561 82 Huskvarna, Sweden (Tel: +46-36-146500). Husqvarna AB claims sole responsibility for the backpack blower platform BP152PR represented by model: McCulloch GB 355BP from 2016 serial numbers and onwards. The model number is clearly stated in plain text on the type plate along with the year with subsequent serial numbers.
Seite 97: Explication Des Symboles Symboles
EXPLICATION DES SYMBOLES Symboles L’opérateur du soufﬂeur doit veiller à ce AVERTISSEMENT! La machine qu’aucune personne ou utilisée de manière imprudente ou animal ne se trouve à inadéquate peut devenir un outil moins de 15 mètres. dangereux, pouvant causer des Lorsque plusieurs opérateurs partagent le même lieu de blessures graves voire mortelles à...
Seite 98: Sommaire
SOMMAIRE Sommaire Contrôler les points suivants avant la mise en marche: EXPLICATION DES SYMBOLES Symboles .............. 97 Lire attentivement le manuel d’utilisation. SOMMAIRE Sommaire ............. 98 AVERTISSEMENT! Une exposition prolongée au bruit risque de causer des Contrôler les points suivants avant la mise en lésions auditives permanentes.
Seite 99: Quels Sont Les Composants
QUELS SONT LES COMPOSANTS? Quels sont les composants de l'aspiro-soufﬂeur? Cadre 14 Poignée de manœuvre Harnais 15 Bouton d’arrêt Capot de moteur 16 Commande de l’accélération Coque de ventilateur 17 Coude Grille d'entrée d'air 18 Collier de serrage Ventilateur 19 Tuyau ﬂexible Filtre à...
Seite 100: Instructions Générales De Sécurité
INSTRUCTIONS GÉNÉRALES DE SÉCURITÉ Généralités AVERTISSEMENT! Cette machine génère un champ électromagnétique en fonctionnement. Ce champ peut dans IMPORTANT! certaines circonstances perturber le La machine est conçue uniquement pour le nettoyage fonctionnement d’implants médicaux des pelouses, des allées, des voies en asphalte et actifs ou passifs.
Seite 101: Sécurité Carburant
INSTRUCTIONS GÉNÉRALES DE SÉCURITÉ Sécurité carburant • Avant de remiser la machine pour une période prolongée, veiller à ce qu'elle soit bien nettoyée et que toutes les mesures d'entretien aient été effectuées. • Sécurisez la machine pendant le transport. • Rangez la machine dans un endroit sec, frais, bien •...
Seite 102: Instructions De Sécurité
INSTRUCTIONS DE SÉCURITÉ Équipement de protection • Utiliser des bottes antidérapantes et stables. personnelle AVERTISSEMENT! Un équipement de protection personnelle homologué doit impérativement être utilisé lors de tout travail avec la machine. L’équipement de protection personnelle n’élimine pas les risques mais réduit la gravité des •...
Seite 103 INSTRUCTIONS DE SÉCURITÉ Bouton d’arrêt Silencieux Le bouton d’arrêt est utilisé pour arrêter le moteur. Le silencieux est conçu pour réduire au maximum le niveau sonore et détourner les gaz d’échappement loin de l’utilisateur. Le risque d'incendie est important dans les pays au climat chaud et sec.
Seite 104: Contrôle, Maintenance Et Entretien Des Équipements De Sécurité De La Machine
INSTRUCTIONS DE SÉCURITÉ Contrôle, maintenance et • Vériﬁer que les éléments anti-vibrations sont entiers et solidement ﬁxés. entretien des équipements de Silencieux sécurité de la machine AVERTISSEMENT! L’entretien et la réparation de la machine exigent une formation spéciale. Ceci concerne •...
Seite 105: Méthodes De Travail
INSTRUCTIONS DE SÉCURITÉ Filtre à air • Laisser refroidir le moteur avant de remplir de carburant. N'utilisez jamais l'aspiro-soufﬂeur sans ﬁltre à air ou avec • Maintenez toute partie du corps loin des surfaces un élément du ﬁltre endommagé ou déformé ; un air chaudes.
Seite 106: Techniques De Travail De Base
INSTRUCTIONS DE SÉCURITÉ • Les gaz d’échappement du moteur contiennent de • Cet aspiro-soufﬂeur est portatif et s'utilise placé sur le l’oxyde de carbone pouvant provoquer l’intoxication. dos à l'aide d'un harnais. Il est actionné et commandé Ne jamais démarrer ou utiliser la machine à l’intérieur avec la main droite au moyen d'une poignée située sur d’un bâtiment ou dans un lieu mal aéré.
Seite 107: Montage
MONTAGE Montage du tube de soufﬂage et Tube du soufﬂeur de la poignée de commande REMARQUE : Assurez-vous que les vis dans les tuyaux sont écartées de façon à ce qu’elles ne représentent pas • Raccordez l'aspiro-soufﬂeur et le tube de manœuvre un obstacle pendant l’assemblage.
Seite 108: Manipulation Du Carburant
MANIPULATION DU CARBURANT Carburant Huile deux temps • Pour obtenir des performances et des résultats REMARQUE! La machine est équipée d’un moteur deux optimaux, utilisez une huile synthétique deux temps temps et doit toujours être alimentée avec un mélange refroidie par air de bonne qualité à un mélange de d'essence et d’huile deux temps.
Seite 109: Remplissage De Carburant
MANIPULATION DU CARBURANT Remplissage de carburant AVERTISSEMENT! Les mesures de sécurité ci-dessous réduisent le risque d’incendie: Procédez au remplissage dans un endroit bien aéré. Ne remplissez jamais la machine à l’intérieur. Ne jamais fumer ni placer d’objet chaud à proximité du carburant. Ne jamais faire le plein, moteur en marche.
Seite 110: Démarrage Et Arrêt
DÉMARRAGE ET ARRÊT Démarrage et arrêt Démarrage Plaquer la machine contre le sol à l’aide de la main gauche (NOTA! Pas à l’aide du pied!). Saisir ensuite la poignée de démarrage de la main droite et tirer lentement Z 87 sur le lanceur jusqu’à...
Seite 111: Entretien
ENTRETIEN Généralités AVERTISSEMENT! Un silencieux devient très chaud en cours d'utilisation et le Retirez le câble d'allumage et la bougie pour effectuer reste après l'arrêt. Cela est également toute opération de contrôle ou d'entretien. Maintenez vrai pour le régime au ralenti. Tout toute partie du corps loin des surfaces chaudes.
Seite 112: Bougie
ENTRETIEN Bougie • Monter le ﬁltre à air et le carter du ﬁltre à air. N'oubliez pas de remettre la grille à air en place. En l'absence de grille, le ﬁltre à air n'est pas correctement étanche et de la poussière peut pénétrer dans le cylindre. L’état de la bougie dépend de: •...
Seite 113: Schéma D'entretien
ENTRETIEN Schéma d’entretien Nous donnons ici quelques conseils d’entretien à caractère général. Pour plus d’informations, contacter l’atelier de réparation. Entretien Entretien Entretien Entretien quotidien hebdomadaire mensuel Nettoyer l’extérieur de la machine. Contrôler que la commande d’accélération fonctionne correctement en ce qui concerne la sécurité. Contrôler le bon fonctionnement du contacteur d’arrêt.
Seite 114: Caractéristiques Techniques
Caractéristiques techniques Caractéristiques techniques Caractéristiques techniques GB 355BP (BP152PR) Moteur Puissance moteur maxi selon ISO 8893, kW/ tr/min 1,5/6500 Système d’allumage Bougie NGK BPMR 7A/ Champion RCJ 6Y Écartement des électrodes, mm 0,6-0,7 Poids Poids, sans carburant, kg Émissions sonores (voir rem.
Seite 115: Déclaration Ce De Conformité
Husqvarna AB assume l’entière responsabilité de la plate-forme de soufﬂeurs dorsaux BP152PR représentée par modèle : McCulloch GB 355BP à partir des numéros de série de 2016. Le numéro de modèle, ainsi que l’année, sont clairement indiqués sur la plaque d’identiﬁcation et suivis des numéros de série.
Seite 116: Verklaring Van De Symbolen Symbolen
VERKLARING VAN DE SYMBOLEN Symbolen De bedieningsman van de bladblazer dient WAARSCHUWING! Wanneer de ervoor te zorgen dat machine onjuist of slordig wordt geen mensen of dieren gebruikt, kan het een gevaarlijk nader komen dan 15 gereedschap zijn, dat ernstig letsel of meter.
Seite 117: Inhoud
INHOUD Inhoud Voor het starten moet u rekening houden met de volgende punten: VERKLARING VAN DE SYMBOLEN Symbolen ............. 116 Lees de gebruiksaanwijzing aandachtig. INHOUD Inhoud ..............117 WAARSCHUWING! Langdurige blootstelling aan lawaai kan leiden tot Voor het starten moet u rekening houden met de permanente gehoorbeschadiging.
Seite 118: Wat Is Wat
WAT IS WAT? Wat is wat op de blazer? Frame 14 Bedieningshendel Draagstel 15 Stopschakelaar Motorkap 16 Gashendel Omhulsel ventilator 17 Bochtstuk Luchtinlaatrooster 18 Klem Ventilator 19 Flexibele slang Luchtreiniger 20 Bedieningspijp Starthendel 21 Klem voor kabelboom Brandstoftank 22 Tussenpijp 10 Kussen 23 Blaaspijp 11 Bougie...
Seite 119: Algemene Veiligheidsinstructies
ALGEMENE VEILIGHEIDSINSTRUCTIES Algemeen WAARSCHUWING! Deze machine produceert tijdens bedrijf een BELANGRIJK! elektromagnetisch veld. Dit veld kan onder bepaalde omstandigheden de De machine is alleen geconstrueerd voor het werking van actieve of passieve schoonblazen van gazons, paden, asfaltwegen en medische implantaten verstoren. Om het dergelijke.
Seite 120: Op Maat Maken Van Draagstel
ALGEMENE VEILIGHEIDSINSTRUCTIES Brandstofveiligheid • Zorg ervoor dat de machine goed is schoongemaakt en dat een volledige servicebeurt is gegeven voor een lange periode van stalling. • Zet de machine vast tijdens transport. • Berg de machine op een droge, koele, goed •...
Seite 121: Veiligheidsinstructies
VEILIGHEIDSINSTRUCTIES Persoonlijke veiligheidsuitrusting • Gebruik stevige antisliplaarzen. WAARSCHUWING! Bij al het gebruik van de machine moet goedgekeurde persoonlijke beschermingsuitrusting gebruikt worden. Persoonlijke beschermingsuitrusting elimineert de risico’s niet, maar vermindert het schadelijk effect in geval van een ongeval. Vraag uw dealer om raad •...
Seite 122: Trillingdempingssysteem
VEILIGHEIDSINSTRUCTIES Stopschakelaar Geluiddemper De stopschakelaar moet gebruikt worden om de motor uit De geluiddemper werd ontworpen om het geluidsniveau te schakelen. zo laag mogelijk te houden, en om de uitlaatgassen weg te richten van de gebruiker. In landen met een warm en droog klimaat is het risico op brand erg groot.
Seite 123: Controle, Onderhoud En Service Van De Veiligheidsuitrusting Van De Machine
VEILIGHEIDSINSTRUCTIES Controle, onderhoud en service • Controleer of de trillingdempingselementen heel zijn en goed vast zitten. van de veiligheidsuitrusting van Geluiddemper de machine WAARSCHUWING! Om service en reparaties aan de machine uit te voeren, moet u een speciale opleiding hebben. •...
Seite 124: Algemene Werkinstructies
VEILIGHEIDSINSTRUCTIES Luchtﬁlter • Laat de motor afkoelen voordat u brandstof bijvult. • Hou al uw lichaamsdelen uit de buurt van hete Gebruik de bladblazer nooit zonder luchtﬁlter of met een oppervlakken. beschadigd of vervormd ﬁlterelement, omdat de motor snel beschadigt door stofﬁge lucht. •...
Seite 125 VEILIGHEIDSINSTRUCTIES veroorzaken. Start of gebruik de machine daarom Om te zorgen dat u tijdens het gebruik van de blazer de nooit binnenshuis, of op een plek waar de hele tijd uw vinger op de gashendel moet houden, kunt u luchtcirculatie niet goed is. de vereiste stand van de gashendel instellen met de cruise control (D).
Seite 126: Monteren
MONTEREN Montage van blaaspijp en Blaasleiding handgreep OPMERKING: Zorg ervoor dat de schroeven in de leidingen niet in de weg zitten tijdens de montage. • Verbind de blazer en de bedieningspijp met de Monteer de tussenleiding en de blaasleiding. Lijn de ﬂexibele slang.
Seite 127: Brandstofhantering
BRANDSTOFHANTERING Brandstof Tweetaktolie • Gebruik voor de beste resultaten en prestaties een N.B.! De machine is uitgerust met een tweetaktmotor; hoogwaardige volledig synthetische tweetaktolie voor gebruik daarom altijd een mengsel van benzine en luchtgekoelde motoren, met een mengverhouding van tweetaktolie. Om zeker te zijn van de juiste 1:50 (2%) mengverhouding is het erg belangrijk dat u de hoeveelheid olie altijd nauwkeurig afmeet.
Seite 128: Tanken
BRANDSTOFHANTERING Tanken WAARSCHUWING! Om het risico op brand te verminderen, moet u de volgende voorzorgsmaatregelen nemen: Vul brandstof bij in een goed geventileerde ruimte. Vul brandstof nooit binnenshuis bij. Rook niet of plaats geen warme voorwerpen in de buurt van de brandstof. Tank nooit terwijl de motor draait.
Seite 129: Starten En Stoppen
STARTEN EN STOPPEN Starten en stoppen Starten Druk het machinelichaam met uw linkerhand tegen de grond (N.B.! Niet met uw voet!). Pak de starthendel beet, trek met uw rechterhand het starterkoord langzaam uit tot Z 87 u weerstand voelt (de starthaken grijpen in) en maak vervolgens snelle en krachtige trekbewegingen.
Seite 130: Onderhoud
ONDERHOUD Algemeen Controleer of de vonkenvanger en het uitlaatkanaal goed op hun plaats zijn geschroefd. Verwijder de ontstekingskabel en de bougie voor inspectie en onderhoud. Hou al uw lichaamsdelen uit de WAARSCHUWING! De geluiddemper buurt van hete oppervlakken. wordt zeer heet, zowel tijdens het gebruik als na het stoppen.
Seite 131: Bougie
ONDERHOUD Bougie het rooster ontbreekt, is de luchtreiniger niet correct afgedicht en kan er stof in de cilinder komen. De volgende factoren zijn van invloed op de conditie van de bougie: • Een incorrecte afstelling van de carburateur. • Een verkeerd oliemengsel in de brandstof (te veel of verkeerde olie).
Seite 132: Onderhoudsschema
ONDERHOUD Onderhoudsschema Hieronder worden algemene onderhoudsvoorschriften opgesomd. Neem contact op met uw dealer indien u meer informatie behoeft. Dagelijks Wekelijks Maandelijks Onderhoud onderhoud onderhoud onderhoud Maak de machine uitwendig schoon. Controleer of de gashendel qua veiligheid goed functioneert. Controleer of de stopschakelaar werkt. Controleer of het luchtﬁlter schoon is.
Seite 133: Technische Gegevens
Technische gegevens Technische gegevens Technische gegevens GB 355BP (BP152PR) Motor Max. motorvermogen volgens ISO 8893, kW/ omw./min. 1,5/6500 Ontstekingssysteem Bougie NGK BPMR 7A/ Champion RCJ 6Y Elektrodenafstand, mm 0,6-0,7 Gewicht Gewicht zonder brandstof, in kg Lawaai-emissie (zie opm. 1) Geluidsvermogen, gemeten dB(A) Geluidsvermogen, gegarandeerd L dB(A) Geluidsniveaus...
Seite 134: Eg-Verklaring Van Overeenstemming
Naam fabrikant: Husqvarna AB, SE-561 82 Huskvarna, Zweden (Telefoon: +46-36-146500). Husqvarna AB is als enige verantwoordelijk voor het ruggedragen bladblazerplatform BP152PR, vertegenwoordigd door model: McCulloch GB 355BP met serienummers van 2016 en later. Het modelnummer staat duidelijk op het productplaatje vermeld, samen met het jaartal en serienummer.
Seite 135: Simbologia Simboli
SIMBOLOGIA Simboli Pompa carburante. AVVERTENZA! Se utilizzata in modo improprio o non corretto, la macchina può essere un attrezzo pericoloso in grado di provocare gravi lesioni o morte dell’operatore , o di altre persone. Emissioni di rumore nell’ambiente in Prima di usare la macchina, leggere base alla direttiva della Comunità...
Seite 136: Indice Indice
INDICE Indice Prima dell’avviamento osservare quanto segue: SIMBOLOGIA Simboli ..............135 Leggere accuratamente le istruzioni per l’uso. INDICE Indice ..............136 AVVERTENZA! Una lunga esposizione al rumore può comportare lesioni Prima dell’avviamento osservare quanto segue: .. 136 permanenti all'udito. Usare quindi CHE COSA C’È? sempre cufﬁe di protezione omologate.
Seite 137: Che Cosa C'è
CHE COSA C’È? Identiﬁcazione delle parti dello spazzafoglie Telaio 14 Impugnatura di manovra Imbracatura 15 Interruttore di arresto Scocca del motore 16 Comando del gas Involucro esterno ventola 17 Gomito Retina della presa dell'aria 18 Morsetto Ventola 19 Tubo ﬂessibile Filtro dell'aria 20 Tubo di manovra Maniglia di avviamento...
Seite 138: Norme Generali Di Sicurezza
NORME GENERALI DI SICUREZZA Generalità AVVERTENZA! Questa macchina genera un campo elettromagnetico durante il funzionamento che in determinate IMPORTANTE! circostanze può interferire con impianti Questa macchina è progettata per la pulizia di prati, medici attivi o passivi. Per ridurre il vialetti, strade asfaltate e simili.
Seite 139: Norme Di Sicurezza
NORME DI SICUREZZA Impostazione dell’imbracatura • Prima di avviare la macchina spostarla di almeno 3 metri dal luogo del rifornimento. AVVERTENZA! Indossare sempre il gruppo cinghie quando si utilizza la macchina. In caso contrario non è garantito un azionamento sicuro, con possibili lesioni all’utente o altri.
Seite 140: Dispositivi Di Sicurezza Della Macchina
NORME DI SICUREZZA • Usare i guanti quando è necessario. • Tenere sempre a portata di mano la cassetta di pronto soccorso. • Usare cufﬁe protettive con effetto insonorizzante adeguato. Dispositivi di sicurezza della macchina In questo capitolo vengono presentati i dispositivi di sicurezza della macchina, la loro funzione, il controllo e la manutenzione necessari per assicurarne una funzione ottimale.
Seite 141: Controllo, Manutenzione E Servizio Dei Dispositivi Di Sicurezza Della Macchina
NORME DI SICUREZZA Controllo, manutenzione e AVVERTENZA! L’esposizione eccessiva servizio dei dispositivi di alle vibrazioni può causare lesioni neuro- vascolari a chi soffre di disturbi sicurezza della macchina circolatori. In caso di sintomi riferibili ad un’esposizione eccessiva alle vibrazioni contattare il medico. Tali sintomi AVVERTENZA! Tutte le riparazioni e possono essere torpore, perdita della l’assistenza della macchina vanno...
Seite 142: Istruzioni Generali Di Lavoro
NORME DI SICUREZZA Marmitta Filtro dell’aria Non usare mai il sofﬁatore per foglie senza ﬁltro dell'aria o con un elemento del ﬁltro danneggiato o deformato tale che non vi sia ﬁltraggio: l'aria polverosa può danneggiare rapidamente e irreparabilmente il motore. •...
Seite 143 NORME DI SICUREZZA Norme basilari di sicurezza particolare attenzione lavorando su terreni in pendenza. Z 87 • Non vi devono essere persone non autorizzate od animali in un raggio di 15 metri dall’area di esercizio della macchina. • Attendere che il motore si sia raffreddato prima di effettuare il rifornimento.
Seite 144: Tecnica Fondamentale Di Lavoro
NORME DI SICUREZZA Tecnica fondamentale di lavoro allo stesso. Spegnere il motore e rimuovere gli oggetti in questione. AVVERTENZA! Attenzione agli oggetti in movimento. Usare sempre gli occhiali protettivi. Si potrebbe venir colpiti ad un occhio da un sasso, un ramo o altri oggetti sollevatisi dal terreno, con conseguenze anche molto gravi, quali cecità...
Seite 145: Montaggio
MONTAGGIO Montaggio di tubo di sofﬁaggio e Tubo del sofﬁatore impugnatura di comando NOTA: Assicurarsi che le viti all’interno dei tubi siano spostate verso l’esterno in modo da non causare • Collegare il sofﬁatore e il tubo di manovra al tubo ostruzioni durante il montaggio.
Seite 146: Operazioni Con Il Carburante
OPERAZIONI CON IL CARBURANTE Carburante Olio per motori a due tempi • Per un risultato e prestazioni ottimali, utilizzare olio a N.B! La macchina è dotata di motore a due tempi che 2 tempi di alta qualità raffreddato ad aria deve sempre funzionare con una miscela di benzina e olio completamente sintetico ad una miscela di 1:50 (2%) per motori a due tempi.
Seite 147: Rifornimento
OPERAZIONI CON IL CARBURANTE Rifornimento AVVERTENZA! I seguenti accorgimenti diminuiscono il pericolo di incendio: Rifornire in un'area ben ventilata. Non rifornire mai la macchina in ambienti chiusi. Non fumare o portare sorgenti di calore vicino al carburante. Effettuare sempreil rifornimento a motore spento.
Seite 148: Avviamento E Arresto
AVVIAMENTO E ARRESTO Avviamento e arresto Avviamento Premere il corpo della macchina contro il terreno con la mano sinistra (NOTA! Non con il piede!). Afferrare la manopola di avviamento, estrarre lentamente la Z 87 cordicella di avviamento con la mano destra ﬁno a quando si avverte resistenza (i ganci di avviamento entrano in azione) e tirare con movimenti rapidi e decisi.
Seite 149: Manutenzione
MANUTENZIONE Generalità Veriﬁcare che il parascintille e il condotto di scarico siano avvitati in posizione correttamente. Rimuovere il cavo di accensione e la candela per eseguire l'ispezione e le attività di manutenzione. AVVERTENZA! La marmitta è molto calda Mantenere tutte le parti del corpo lontane dalle superﬁci durante l’uso e per un po’...
Seite 150: Candela
MANUTENZIONE Candela dell'aria non avrà la tenuta necessaria e la polvere potrà penetrare nel cilindro. Lo stato della candela dipende da: • Carburatore non tarato. • Miscela carburante/olio non corretta (quantità eccessiva di olio oppure olio non idoneo). • Filtro dell’aria ostruito . Questi fattori causano depositi sull’elettrodo della Il ﬁltro non ritorna mai completamente pulito.
Seite 151: Schema Di Manutenzione
MANUTENZIONE Schema di manutenzione Seguono alcuni consigli di manutenzione. Se avete bisogno di ulteriori informazioni contattate il servizio di assistenza. Manutenzione Manutenzione Manutenzione Manutenzione giornaliera settimanale mensile Pulire le parti esterne della macchina. Controllare che l’acceleratore soddisﬁ i requisiti di sicurezza. Controllare che l’interruttore d’arresto funzioni.
Seite 152 Caratteristiche tecniche Caratteristiche tecniche Caratteristiche tecniche GB 355BP (BP152PR) Motore Potenza max. motore a norma ISO 8893, kW/ giri/min. 1,5/6500 Sistema di accensione Candela NGK BPMR 7A/ Champion RCJ 6Y Distanza all’elettrodo, mm 0,6-0,7 Peso Peso, escluso carburante, kg Emissioni di rumore (vedere annot.
Seite 153: Caratteristiche Tecniche Caratteristiche Tecniche
Husqvarna AB rivendica la responsabilità esclusiva per la piattaforma del sofﬁatore a zaino BP152PR rappresentata dal modello: McCulloch GB 355BP dal numero di serie 2016 in poi. Il codice modello è indicato chiaramente sulla piastrina modello insieme all’anno, con i corrispondenti numeri di serie.
Seite 154: Aclaración De Los Símbolos Símbolos
ACLARACIÓN DE LOS SÍMBOLOS Símbolos Cuando haya varios operarios trabajando en el mismo lugar de trabajo, la distancia de seguridad entre ellos ¡ATENCIÓN! La máquina, si se utiliza debe ser de 15 metros. de forma errónea o descuidada, puede ser una herramienta peligrosa que puede causar daños graves e incluso Bomba de combustible.
Seite 155: Índice Índice
ÍNDICE Índice Antes de arrancar, observe lo siguiente: ACLARACIÓN DE LOS SÍMBOLOS Símbolos .............. 154 Lea detenidamente el manual de instrucciones. ÍNDICE Índice ..............155 ¡ATENCIÓN! La exposición prolongada al ruido puede causar daños crónicos en el Antes de arrancar, observe lo siguiente: ....155 oído Por consiguiente, use siempre ¿QUÉ...
Seite 156: Componentes De La Máquina
¿QUÉ ES QUÉ? Componentes de la máquina Bastidor 14 Empuñadura de mando Arnés 15 Botón de parada Capó 16 Acelerador Carcasa del ventilador 17 Codo Rejilla de la toma de aire 18 Abrazadera Ventilador 19 Manguera ﬂexible Puriﬁcador de aire 20 Tubo de manejo Empuñadura de arranque 21 Abrazadera para mazo de cables...
Seite 157: Instrucciones Generales De Seguridad
INSTRUCCIONES GENERALES DE SEGURIDAD Generalidades ¡ATENCIÓN! Esta máquina genera un campo electromagnético durante el ¡IMPORTANTE! funcionamiento. Este campo magnético puede, en determinadas circunstancias, La máquina está diseñada y construida solamente para interferir con implantes médicos activos limpiar con aire céspedes, pasadizos, caminos o pasivos.
Seite 158: Seguridad En El Uso Del Combustible
INSTRUCCIONES GENERALES DE SEGURIDAD Seguridad en el uso del combustible • Antes del almacenaje prolongado, limpie bien la máquina y haga el servicio completo. • Asegure la máquina durante el transporte. • Guarde la máquina en un lugar fresco, seco, ventilado y sin polvo.
Seite 159: Instrucciones De Seguridad
INSTRUCCIONES DE SEGURIDAD Equipo de protección personal • Lleve siempre pantalones largos y resistentes, botas, guantes y camiseta de mangas largas. Para evitar las lesiones derivadas de las piezas giratorias, no lleve ¡ATENCIÓN! Para trabajar con la ropa suelta, pañuelos, joyas, etc. Recójase el pelo máquina debe utilizarse un equipo de para que quede siempre por encima de los hombros.
Seite 160: Control, Mantenimiento Y Servicio Del Equipo De Seguridad De La Máquina
INSTRUCCIONES DE SEGURIDAD Sistema amortiguador de vibraciones las instrucciones bajo el título Control, mantenimiento y servicio del equipo de seguridad de la máquina. Su máquina incorpora un sistema amortiguador diseñado para reducir al máximo posible las vibraciones y optimizar ¡ATENCIÓN! Los gases de escape del la comodidad de uso.
Seite 161: Instrucciones Generales De Trabajo
INSTRUCCIONES DE SEGURIDAD Sistema amortiguador de vibraciones acumulan en el silenciador y el apagachispas. No obstante, para un uso normal no profesional, el silenciador y el apagachispas no precisarán servicio. Tras 50 horas de uso, recomendamos que acuda a su taller de servicio autorizado para revisar o reemplazar el silenciador.
Seite 162 INSTRUCCIONES DE SEGURIDAD • Deje el lugar limpio después de trabajar. Asegúrese para desplazamientos imprevistos (raíces, piedras, de no haber soplado residuos en terrenos ajenos. ramas, fosos, zanjas, etc.). Proceda con sumo cuidado al trabajar en terreno inclinado. • Utilice la máquina durante el horario habitual de trabajo para evitar ruido innecesario.
Seite 163: Técnica Básica De Trabajo
INSTRUCCIONES DE SEGURIDAD Técnica básica de trabajo motor, con el consiguiente riesgo de avería. Pare el motor y retire el objeto. ¡ATENCIÓN! Cuidado con los objetos despedidos. Utilice siempre protección para los ojos. Piedras, basuras, etc. pueden ser lanzadas contras los ojos y causar ceguera o heridas graves.
Seite 164: Montaje
MONTAJE Montaje del tubo soplador y la Tubo del soplador empuñadura de regulación NOTA: Asegúrese de que los tornillos de los tubos no estorban ni causan obstrucciones durante el montaje. • Conecte la sopladora y el tubo de manejo con la Monte el tubo intermedio y el tubo de soplado.
Seite 165: Manipulacion Del Combustible
MANIPULACION DEL COMBUSTIBLE Carburante Aceite para motores de dos tiempos • Para obtener los mejores resultados y un mejor ¡NOTA! La máquina tiene un motor de dos tiempos, por lo rendimiento, utilice un aceite totalmente sintético de que debe utilizarse siempre una mezcla de gasolina con buena calidad para motores de dos tiempos aceite para motores de dos tiempos.
Seite 166: Repostaje
MANIPULACION DEL COMBUSTIBLE Repostaje ¡ATENCIÓN! Las siguientes medidas preventivas reducen el riesgo de incendio: Haga el repostaje en una zona bien ventilada. No haga el repostaje de la máquina en interiores. No fume ni ponga objetos calientes cerca del combustible. No haga nunca el repostaje con el motor en marcha.
Seite 167: Arranque Y Parada
ARRANQUE Y PARADA Arranque y parada Arranque Presione el cuerpo de la máquina contra el suelo con la mano izquierda (ATENCIÓN: ¡No con el pie!). Agarre la empuñadura de arranque y tire despacio de la cuerda con Z 87 la mano derecha, hasta sentir una resistencia (los dientes de arranque engranan), y después tire rápido y con fuerza.
Seite 168: Mantenimiento
MANTENIMIENTO Generalidades Sistema refrigerante Retire el cable de encendido y la bujía para realizar inspecciones y mantenimiento. Mantenga todas las partes de su cuerpo apartadas de las superﬁcies calientes. Carburador Para lograr una temperatura de funcionamiento lo más Reglaje del régimen de ralentí baja posible, la máquina incorpora un sistema refrigerante.
Seite 169: Filtro De Aire
MANTENIMIENTO Estos factores producen revestimientos en los electrodos Un ﬁltro utilizado durante mucho tiempo no puede de la bujía que pueden ocasionar perturbaciones del limpiarse del todo. Por tanto, hay que cambiarlo a intervalos regulares. Un ﬁltro de aire averiado debe funcionamiento y diﬁcultades de arranque.
Seite 170: Programa De Mantenimiento
MANTENIMIENTO Programa de mantenimiento A continuación, se indican algunas instrucciones generales de mantenimiento. Si Ud. necesita mayor información póngase en contacto con el taller de servicio. Mantenimient Mantenimient Mantenimient Mantenimiento o diario o semanal o mensual Limpie la parte exterior de la máquina. Controle que el acelerador funcione de manera segura.
Seite 171: Datos Técnicos
Datos técnicos Datos técnicos Datos técnicos GB 355BP (BP152PR) Motor Potencia máxima del motor según ISO 8893, kW/ r.p.m. 1,5/6500 Sistema de encendido Bujía NGK BPMR 7A/ Champion RCJ 6Y Distancia de electrodos, mm 0,6-0,7 Peso Peso, sin combustible, kg Emisiones de ruido (ver la nota 1) Nivel de potencia acústica medido dB(A)
Seite 172: Declaración Ce De Conformidad
Husqvarna AB se declara responsable exclusivamente de la plataforma del soplador de mochila BP152PR representado por el modelo: McCulloch GB 355BP a partir de los números de serie de 2016 en adelante. El número de modelo se indica claramente en texto sin formato en la placa de identiﬁcación junto con el año, seguido de los números de serie.
Seite 173: Symbolerklärung Symbole
SYMBOLERKLÄRUNG Symbole Kraftstoffpumpe. WARNUNG! Das Gerät kann falsch oder nachlässig angewendet gefährlich sein und zu schweren oder gar lebensgefährlichen Verletzungen des Umweltbelastende Benutzers oder anderer Personen Geräuschemissionen gemäß der führen. Richtlinie der Europäischen Lesen Sie die Bedienungsanweisung Gemeinschaft. Die Emission des sorgfältig durch und machen Sie sich mit Gerätes ist im Kapitel Technische dem Inhalt vertraut, bevor Sie das Gerät...
Seite 174: Inhalt
INHALT Inhalt Vor dem Start ist Folgendes zu beachten: SYMBOLERKLÄRUNG Symbole ..............173 Die Bedienungsanweisung sorgfältig durchlesen. INHALT Inhalt ..............174 WARNUNG! Eine längerfristige Beschallung mit Lärm kann zu Vor dem Start ist Folgendes zu beachten: .... 174 bleibenden Gehörschäden führen. Daher WAS IST WAS? stets einen zugelassenen Gehörschutz Was ist was am Laubblasgerät? ......
Seite 175: Was Ist Was
WAS IST WAS? Was ist was am Laubblasgerät? Rahmen 14 Bedienhebel Gurtsystem 15 Stoppschalter Motorhaube 16 Gashebel Ventilatorhülle 17 Winkel Lufteinlassgitter 18 Klemme Ventilator 19 Flexibler Schlauch Luftﬁlter 20 Steuerrohr Starthandgriff 21 Klemme für Kabelbaum Kraftstofftank 22 Zwischenrohr 10 Rückenpolster 23 Blasrohr 11 Zündkerze 24 Bedienungsanweisung...
Seite 176: Allgemeine Sicherheitsvorschriften
ALLGEMEINE SICHERHEITSVORSCHRIFTEN Allgemeines WARNUNG! Diese Maschine erzeugt beim Betrieb ein elektromagnetisches Feld. Dieses Feld kann sich unter WICHTIG! bestimmten Bedingungen auf die Das Gerät ist nur für das Sauberblasen von Funktionsweise aktiver oder passiver Rasenﬂächen, Gehwegen, asphaltierten Straßen u. Ä. medizinischer Implantate auswirken.
Seite 177: Sicherer Umgang Mit Kraftstoff
ALLGEMEINE SICHERHEITSVORSCHRIFTEN Sicherer Umgang mit Kraftstoff • Vor der Langzeitaufbewahrung sicherstellen, dass die Maschine gründlich gesäubert und komplett gewartet wurde. • Sichern Sie die Maschine während des Transports. • Das Gerät an einem trockenen, kühlen, gut belüfteten • Verwenden Sie einen Kraftstoffbehälter mit und staubfreien Ort lagern.
Seite 178: Sicherheitsvorschriften
SICHERHEITSVORSCHRIFTEN Persönliche Schutzausrüstung • Rutschfeste und stabile Stiefel tragen. WARNUNG! Bei der Benutzung des Gerätes muss die vorgeschriebene persönliche Schutzausrüstung angewendet werden. Die persönliche Schutzausrüstung beseitigt nicht die Unfallgefahr, begrenzt aber den Umfang der Verletzungen und Schäden. Bei der Wahl der Schutzausrüstung einen •...
Seite 179: Kontrolle, Wartung Und Service Der Sicherheitsausrüstung Des Gerätes
SICHERHEITSVORSCHRIFTEN Stoppschalter In Ländern mit warmem, trockenem Klima besteht erhöhte Brandgefahr. Deshalb wurde im Schalldämpfer Mit dem Stoppschalter wird der Motor abgestellt. ein Funkenfängernetz montiert. Das Zündkabel und die Zündkerze abziehen, um Inspektions- und Wartungsarbeiten durchzuführen. Antivibrationssystem Für Schalldämpfer ist es sehr wichtig, dass die Kontroll-, Wartungs- und Serviceanweisungen befolgt werden.
Seite 180: Allgemeine Arbeitsvorschriften
SICHERHEITSVORSCHRIFTEN Stoppschalter • Regelmäßig kontrollieren, ob der Schalldämpfer fest am Gerät montiert ist. • Den Motor starten und kontrollieren, ob der Motor stoppt, wenn der Stoppschalter in Stoppstellung geführt wird. • Der Schalldämpfer Ihres Geräts ist mit einem Funkenschutzgitter ausgestattet. HINWEIS: DAS FUNKENSCHUTZGITTER KANN NICHT GEWARTET WERDEN.
Seite 181: Grundlegende Sicherheitsvorschriften
SICHERHEITSVORSCHRIFTEN unpassenden Zeiten zu benutzen, z. B. am späten Abend dass sie zurückprallen und schwere oder frühen Morgen. Reduzierung des Geräuschpegels Augenverletzungen hervorrufen können. durch Begrenzung der Anzahl der gleichzeitig verwendeten Geräte. Lesen und befolgen Sie die nachstehenden einfachen Ratschläge, um Ihre Umgebung möglichst wenig zu stören.
Seite 182: Grundlegende Arbeitstechnik
SICHERHEITSVORSCHRIFTEN • Der Laubbläser darf nicht auf Leitern, Gerüsten oder • Die Geschwindigkeit des Luftstrahls wird mithilfe des in erhöhter Position (z. B. auf Dächern) benutzt Gasschalters geregelt. Die Geschwindigkeit an den werden. Diese Arbeit kann zu schweren Verletzungen jeweiligen Einsatzbereich anpassen. führen.
Seite 183: Montage
MONTAGE Blasrohr und Bedienhebel Blasrohr montieren HINWEIS: Stellen Sie sicher, dass sich keine Schrauben in den Rohren beﬁnden, damit es nicht zu Verstopfungen • Das Laubblasgerät und das Steuerrohr an den während der Montage kommt. Zwischenrohr und Blasrohr ﬂexiblen Schlauch anschließen. Beide Enden des montieren.
Seite 184: Umgang Mit Kraftstoff
UMGANG MIT KRAFTSTOFF Kraftstoff Zweitaktöl • Verwenden Sie ein hochwertiges, vollständig ACHTUNG! Das Gerät ist mit einem Zweitaktmotor synthetisch luftgekühltes Zweitaktöl mit einem ausgestattet und daher ausschließlich mit einer Mischung Mischverhältnis von 1:50 (2 %) aus Benzin und Zweitaktöl zu betreiben. Damit das Mischungsverhältnis richtig ist, muss die beizumischende •...
Seite 185: Tanken
UMGANG MIT KRAFTSTOFF Tanken WARNUNG! Folgende Vorsichtsmaßnahmen verringern die Feuergefahr: Füllen Sie Kraftstoff nur in einem belüfteten Bereich nach. Füllen Sie niemals in Innenräumen Kraftstoff nach. Beim Tanken nicht rauchen und jegliche Wärmequellen vom Kraftstoff fernhalten. Niemals bei laufendem Motor tanken. Den Motor abstellen und vor dem Tanken einige Minuten abkühlen lassen.
Seite 186: Starten Und Stoppen
STARTEN UND STOPPEN Starten und stoppen Starten Den Gerätekörper mit der linken Hand gegen den Boden drücken (ACHTUNG! Nicht mit dem Fuß!). Mit der rechten Z 87 Hand den Starthandgriff fassen und das Startseil langsam herausziehen, bis ein Widerstand spürbar wird (die Starthaken greifen), und dann schnell und kräftig WARNUNG! Die Maschine vor dem Start ziehen.
Seite 187: Wartung
WARTUNG Allgemeines WARNUNG! Der Schalldämpfer ist beim Betrieb und auch noch nach dem Das Zündkabel und die Zündkerze abziehen, um Ausschalten sehr heiß. Dies gilt auch für Inspektions- und Wartungsarbeiten durchzuführen. den Leerlauf. Das Berühren kann zu Sämtliche Körperteile von heißen Oberﬂächen Verbrennungen führen.
Seite 188: Zündkerze
WARTUNG Zündkerze • Luftﬁlter und Luftﬁlterdeckel montieren. Nicht vergessen, das Gitter wieder anzubringen. Wenn das Gitter fehlt, ist der Luftﬁlter nicht korrekt versiegelt und kann Staub in den Zylinder eintreten. Der Zustand der Zündkerze wird durch folgende Faktoren verschlechtert: • Falsch eingestellter Vergaser.
Seite 189: Wartungsschema
WARTUNG Wartungsschema Nachstehend folgen einige allgemeine Wartungsanweisungen. Sollten Sie weitere Informationen brauchen, wenden Sie sich bitte an Ihre Servicewerkstatt. Tägliche Wöchentliche Monatliche Wartung Wartung Wartung Wartung Das Gerät äußerlich reinigen. Kontrollieren, ob die Gashebel ordnungsgemäß funktionieren. Die Funktion des Stoppschalters kontrollieren. Sicherstellen, dass der Luftﬁlter sauber ist.
Seite 190: Technische Daten Technische Daten
Technische Daten Technische Daten Technische Daten GB 355BP (BP152PR) Motor Motorhöchstleistung gemäß ISO 8893, kW/ U/min 1,5/6500 Zündanlage Zündkerze NGK BPMR 7A/ Champion RCJ 6Y Elektrodenabstand, mm 0,6-0,7 Gewicht Gewicht, ohne Kraftstoff, kg Geräuschemissionen (siehe Anmerkung 1) Gemessene Schallleistung dB(A) Garantierte Schallleistung L dB(A) Schallpegel...
Seite 191: Eg-Konformitätserklärung
(nur für Europa) Name des Herstellers: Husqvarna AB, SE-561 82 Huskvarna, Schweden (Tel. +46-36-146500). Husqvarna AB ist alleinig für die Ladeﬂäche des rückentragbaren Laubblasgeräts BP152PR verantwortlich: McCulloch GB 355BP Ab Seriennummern des Baujahrs 2016. Die Modellnummer ist deutlich in Druckbuchstaben auf dem Typenschild angegeben, gefolgt vom Baujahr und der Seriennummer.
Seite 192: Explicação Dos Símbolos Símbolos
EXPLICAÇÃO DOS SÍMBOLOS Símbolos Bomba de combustível. ATENÇÃO! A máquina, se for usada de forma indevida ou incorrecta, pode ser perigosa, causandosérios ferimentos ou mesmo a morte do utente ou outras Emissões sonoras para o meio pessoas. ambiente conforme directiva da Leia as instruções para o uso com toda Comunidade Europeia.
Seite 193: Índice Índice
ÍNDICE Índice Antes de arrancar, observe o seguinte: EXPLICAÇÃO DOS SÍMBOLOS Símbolos .............. 192 Leia as instruções para o uso com toda a atenção. ÍNDICE Índice ..............193 ATENÇÃO! A exposição prolongada a ruídos pode provocar danos auditivos Antes de arrancar, observe o seguinte: ....193 permanentes.
Seite 194: Como Se Chama
COMO SE CHAMA? Como se chama no soprador? Estrutura 14 Pega de operação Correia de suporte 15 Contacto de paragem Cobertura do motor 16 Acelerador Cobertura da ventoinha 17 Cotovelo Grelha de entrada de ar 18 Braçadeira Ventoinha 19 Mangueira ﬂexível Filtro de rede do ar 20 Tubo de manobra Pega do arranque...
Seite 195: Instruções Gerais De Segurança
INSTRUÇÕES GERAIS DE SEGURANÇA Noções gerais ATENÇÃO! Esta máquina produz um campo electromagnético durante o IMPORTANTE! funcionamento. Em determinadas circunstâncias, este campo pode A máquina está projectada apenas para limpeza por interferir com o funcionamento de sopro de relvados, caminhos, ruas asfaltadas e implantes médicos activos ou passivos.
Seite 196: Segurança No Manejo De Combustível
INSTRUÇÕES GERAIS DE SEGURANÇA Segurança no manejo de combustível • Certiﬁque-se de que a máquina foi cuidadosamente limpa e submetida a uma revisão completa antes de ser armazenada por tempo prolongado. • Trave a máquina durante o transporte. • Armazene a máquina num local seco, fresco, bem •...
Seite 197: Instruções De Segurança
INSTRUÇÕES DE SEGURANÇA Equipamento de protecção • Use botas estáveis e antideslizantes. pessoal ATENÇÃO! Em quaisquer circunstâncias de utilização da máquina deve ser utilizado equipamento de protecção pessoal aprovado. O equipamento de protecção pessoal não elimina o risco de lesão mas reduz os seus efeitos em caso •...
Seite 198: Controlo, Manutenção E Assistência Ao Equipamento De Segurança Da Máquina
INSTRUÇÕES DE SEGURANÇA Contacto de paragem uma rede retentora de faíscas montada dentro do silenciador. O contacto de paragem é usado para desligar o motor. Retire o cabo de ignição e a vela de ignição para executar a inspecção e manutenção. Para silenciadores é...
Seite 199: Instruções Gerais De Trabalho
INSTRUÇÕES DE SEGURANÇA Contacto de paragem • Veriﬁque regularmente se o silenciador está ﬁxo à máquina. • Arranque o motor e veriﬁque se este se desliga quando o contacto de paragem é levado à posição de paragem. • O silenciador da sua máquina está equipado com uma rede retentora de faíscas.
Seite 200 INSTRUÇÕES DE SEGURANÇA utilizadas em simultâneo. Leia e siga os conselhos • A forte corrente de ar pode deslocar objectos a uma simples que se seguem, de modo a incomodar o menos velocidade tal que podem fazer ricochete e causar possível as pessoas ao seu redor.
Seite 201: Técnicas Básicas De Trabalho
INSTRUÇÕES DE SEGURANÇA • Não é permitido usar o soprador em escadas ou aceleração total é atingida quando o acelerador ou o andaimes, nem em locais altos (como telhados). controlo de cruzeiro é totalmente pressionado. Fazê-lo poderia provocar ferimentos graves. •...
Seite 202: Montagem
MONTAGEM Montagem do tubo de sopro e do Tubo do soprador punho de comando NOTA: Certiﬁque-se de que os parafusos dos tubos são retirados para que não causem obstruções durante a • Ligue o soprador e o tubo de controlo por meio da montagem.
Seite 203: Manejo De Combustível
MANEJO DE COMBUSTÍVEL Combustível Óleo de dois tempos • Para obter os melhores resultados e desempenho, NOTA! A máquina está equipada com um motor de dois utilize um óleo para motores de dois tempos tempos e deve sempre funcionar com uma mistura de refrigerado a ar totalmente sintético de boa qualidade gasolina e óleo para motores de dois tempos.
Seite 204: Abastecimento
MANEJO DE COMBUSTÍVEL Abastecimento ATENÇÃO! As medidas de precaução abaixo diminuem os riscos de incêndio: Reabasteça num local bem ventilado. Nunca abasteça a máquina dentro de casa. Não fume nem ponha nenhum objecto quente nas proximidade do combustível. Nunca abasteça com o motor em funcionamento.
Seite 205: Arranque E Paragem
ARRANQUE E PARAGEM Arranque e paragem Arranque Pressione o corpo da máquina contra o solo com a mão esquerda (NOTA! Não o faça com o pé!). Agarre depois a pega do arranque com a mão direita e puxe a corda Z 87 lentamente até...
Seite 206: Manutenção
MANUTENÇÃO Noções gerais Sistema de arrefecimento Retire o cabo de ignição e a vela de ignição para executar a inspecção e manutenção. Mantenha todas as partes do seu corpo afastadas de superfícies quentes. Carburador Para obter uma temperatura de funcionamento tão baixa Ajustamento da rotação em vazio quanto possível, a máquina está...
Seite 207: Filtro De Ar
MANUTENÇÃO Esses factores causam a formação de crostas nos Um ﬁltro de ar usado por longo tempo nunca pode ﬁcar eléctrodos da vela de ignição e podem ocasionar completamente limpo. Por isso o ﬁltro deve, a intervalos regulares, ser trocado por um novo. Um ﬁltro daniﬁcado problemas no funcionamento e diﬁculdades em arrancar.
Seite 208: Esquema De Manutenção
MANUTENÇÃO Esquema de manutenção Seguem abaixo algumas instruções gerais de manutenção. Se necessitar de maiores informações, consulte uma oﬁcina autorizada. Controle Controle Controle Manutenção diário semanal mensal Limpe a máquina externamente. Veriﬁque se o acelerador funciona de forma segura. Veriﬁque se o contacto de paragem funciona. Veriﬁcar se o ﬁltro de ar está...
Seite 209: Especiﬁcações Técnicas
Especiﬁcações técnicas Especiﬁcações técnicas Especiﬁcações técnicas GB 355BP (BP152PR) Motor Potência máx. do motor, de acordo com a ISO 8893, kW/ r/min 1,5/6500 Sistema de ignição Vela de ignição NGK BPMR 7A/ Champion RCJ 6Y Folga dos eléctrodos, mm 0,6-0,7 Peso Peso sem combustível, kg Emissões de ruído...
Seite 210: Certiﬁcado Ce De Conformidade
Nome do fabricante: Husqvarna AB, SE-561 82 Huskvarna, Suécia (Telefone n° +46-36-146500). A Husqvarna AB assume toda a responsabilidade pela plataforma do soprador de mochila BP152PR representada pelo modelo: McCulloch GB 355BP com números de série de 2016 e seguintes. O número do modelo está claramente indicado, em texto simples, na etiqueta de tipo, juntamente com o ano e números de série subsequentes.
Seite 211: Ñëîâíûå Îáîçíà÷Åíèß
ŽŸ‘…ˆ… ‘ˆŒ‚Ž‹Ž‚ “ñëîâíûå îáîçíà÷åíèß Žïåðàòîð âîçäóõîäóâêè ÷…„“÷…†„…ˆ…! ðè äîëæåí ñëåäèòü çà íåïðàâèëüíîì èëè íåáðåæíîì òåì, ÷òîáû íà èñïîëüçîâàíèè ìàøèíà ìîæåò ðàññòîßíèè áëèæå 15 áûòü îïàñíûì èíñòðóìåíòîì, ìåòðîâ íå áûëî ëþäåé èëè æèâîòíûõ. …ñëè íà êîòîðûé ìîæåò ïðè÷èíèòü îäíîì è òîì æå ìåñòå ðàáîòàþò ñðàçó íåñêîëüêî ñåðüåçíûå...
Seite 212: Îäåðæàíèå
‘Ž„…÷†€ˆ… ‘îäåðæàíèå åðåä çàïóñêîì ïðîñëåäèòå çà ñëåäóþùèì: ŽŸ‘…ˆ… ‘ˆŒ‚Ž‹Ž‚ “ñëîâíûå îáîçíà÷åíèß ........211 ‚íèìàòåëüíî ïðî÷åñòü èíñòðóêöèþ ïî ‘Ž„…÷†€ˆ… ýêñïëóàòàöèè. ‘îäåðæàíèå ............. 212 ÷…„“÷…†„…ˆ…! åðåä çàïóñêîì ïðîñëåäèòå çà ðîäîëæèòåëüíîå âîçäåéñòâèå øóìà ñëåäóþùèì: ............. 212 äàåò íåèçëå÷èìîå óõóäøåíèå ñëóõà. —’Ž …‘’œ —’Ž? ‚ñåãäà...
Seite 213: Òî Åñòü ÷Òî Íà Ñäóâàòåëå
—’Ž …‘’œ —’Ž? —òî åñòü ÷òî íà ñäóâàòåëå? ˜àññè 14 ÷óêîßòêà óïðàâëåíèß 2 ‹ßìêà 15 ‚ûêëþ÷àòåëü 3 Šàïîò äâèãàòåëß 16 Šóðîê ãàçà 4 Šîæóõ âåíòèëßòîðà 17 Šîëåíî 5 ”èëüòð â âîçäóõîâîäå 18 •îìóò 6 ‚åíòèëßòîð 19 ƒèáêèé øëàíã 7 ‚îçäóõîî÷èñòèòåëü 20 ’ðóáà...
Seite 214: X8E;™ˆ
Ž™ˆ… ÷…„ˆ‘€ˆŸ Ž …‡Ž€‘Ž‘’ˆ Žáùèå ñâåäåíèß ÷…„“÷…†„…ˆ…! ‚î âðåìß ðàáîòû óñòðîéñòâî ñîçäàåò ‚€†Ž! ýëåêòðîìàãíèòíîå ïîëå. ‚ îïðåäåëåííûõ îáñòîßòåëüñòâàõ ýòî Œàøèíà ñêîíñòðóèðîâàíà òîëüêî äëß ïîëå ìîæåò ñîçäàâàòü ïîìåõè äëß ñäóâàíèß ñ ãàçîíîâ, äîðîæåê, ïàññèâíûõ è àêòèâíûõ ìåäèöèíñêèõ àñôàëüòèðîâàííûõ äîðîã è ò.ï. èìïëàíòàòîâ.
Seite 215: Ðàíñïîðòèðîâêà È Õðàíåíèå
Ž™ˆ… ÷…„ˆ‘€ˆŸ Ž …‡Ž€‘Ž‘’ˆ è äàòü åìó îõëàäèòüñß â òå÷åíèå ïðîäîëæèòåëüíûì õðàíåíèåì áûëî íåñêîëüêèõ ìèíóò. âûïîëíåíî ïîëíîå îáñëóæèâàíèå. ðîâîäèòå çàïðàâêó èëè ïîäãîòîâêó ‡àêðåïëßéòå ìàøèíó âî âðåìß • • òîïëèâíîé ñìåñè (áåíçèí è ìàñëî 2-òàêò) â òðàíñïîðòèðîâêè. óñëîâèßõ õîðîøåé âåíòèëßöèè. •ðàíèòå ìàøèíó â ñóõîì, ïðîõëàäíîì, õîðîøî •...
Seite 216: ˆ ''÷"Š-ˆŸ Ž
ˆ‘’÷“Š–ˆŸ Ž ’…•ˆŠ… …‡Ž€‘Ž‘’ˆ ‘ðåäñòâà çàùèòû îïåðàòîðà îëüçóéòåñü íå ñêîëüçßùèìè è • óñòîé÷èâûìè ñàïîãàìè. ÷…„“÷…†„…ˆ…! ‚î âðåìß ðàáîòû ñ ìàøèíîé âû äîëæíû èñïîëüçîâàòü ñïåöèàëüíûå îäîáðåííûå ñðåäñòâà çàùèòû. ‘ðåäñòâà ëè÷íîé çàùèòû íå ìîãóò ïîëíîñòüþ èñêëþ÷èòü ðèñê ïîëó÷åíèß òðàâìû, íî ïðè íåñ÷àñòíîì ñëó÷àå îíè ñíèæàþò òßæåñòü...
Seite 217 ˆ‘’÷“Š–ˆŸ Ž ’…•ˆŠ… …‡Ž€‘Ž‘’ˆ ‚ûêëþ÷àòåëü ‚ ñòðàíàõ ñ æàðêèì è ñóõèì êëèìàòîì âåðîßòíîñòü âîçíèêíîâåíèß ïîæàðîâ î÷åâèäíà. „ëß ïîëíîé îñòàíîâêè äâèãàòåëß íåîáõîäèìî Œû ïîýòîìó îñíàñòèëè ãëóøèòåëü ñåòêîé ïåðåìåñòèòü âûêëþ÷àòåëü â ïîëîæåíèå OFF èñêðîóëàâëèâàòåëß, ñìîíòèðîâàííîé âíóòðè (‚›Š‹.) ãëóøèòåëß. åðåä âûïîëíåíèåì îñìîòðà è òåõíè÷åñêîãî îáñëóæèâàíèß...
Seite 218: X8E;Ñìîòð, Óõîä È Îáñëóæèâàíèå Çàùèòíûõ Ïðèñïîñîáëåíèé Ìàøèíû
ˆ‘’÷“Š–ˆŸ Ž ’…•ˆŠ… …‡Ž€‘Ž‘’ˆ Žñìîòð, óõîä è îáñëóæèâàíèå ðîâåðüòå, ÷òîáû àìîðòèçàòîð áûë â • öåëîñòè è õîðîøî çàêðåïëåí. çàùèòíûõ ïðèñïîñîáëåíèé ƒëóøèòåëü ìàøèíû ÷…„“÷…†„…ˆ…! „ëß îáñëóæèâàíèß è ðåìîíòà ìàøèíû òðåáóåòñß ñïåöèàëüíàß ïîäãîòîâêà. èêîãäà íå èñïîëüçóéòå óñòðîéñòâî ñ • Žñîáåííî âàæíî ýòî äëß ðàáîòû ñ íåèñïðàâíûì...
Seite 219: X8E;Áùèå Ðàáî÷Èå Èíñòðóêöèè
ˆ‘’÷“Š–ˆŸ Ž ’…•ˆŠ… …‡Ž€‘Ž‘’ˆ ÷…„“÷…†„…ˆ…! èêîãäà íå ÷…„“÷…†„…ˆ…! ‘ëåäèòå çà ðàáîòàéòå ñ ìàøèíîé ñ îêðóæàþùåé îáñòàíîâêîé. ‚ ñëó÷àå íåèñïðàâíûìè ýëåìåíòàìè ïðèáëèæåíèß êîãî-ëèáî ê âàøåìó çàùèòíîãî îáîðóäîâàíèß. ðàáî÷åìó ìåñòó ïåðåâåäèòå ðîèçâîäèòå ïðîâåðêó è âûïîëíßéòå ìåõàíèçì óïðàâëåíèß äðîññåëüíîé âñå ìåðû ïî îáñëóæèâàíèþ, çàñëîíêîé...
Seite 220: X8E;Ñíîâíûå Ïðèíöèïû Ðàáîòû
ˆ‘’÷“Š–ˆŸ Ž ’…•ˆŠ… …‡Ž€‘Ž‘’ˆ Žñíîâíûå ïðèíöèïû ðàáîòû “ìåíüøèòå ïðîäîëæèòåëüíîñòü ïðîäóâêè • ïóòåì ëåãêîãî óâëàæíåíèß çàïûëåííûõ îáëàñòåé èëè èñïîëüçîâàíèß ðàñïûëèòåëåé. ÷…„“÷…†„…ˆ…! ðåäóïðåæäåíèå “áåäèòåñü, ÷òî âàì âîçìîæíî ñòîßòü îòíîñèòåëüíî âûáðàñûâàåìûõ • ñòàáèëüíî. ðîâåðüòå, íåò ëè âîêðóã âàñ ïðåäìåòîâ. ‚ñåãäà ïîëüçóéòåñü çàùèòíûìè î÷êàìè. Šàìíè,ìóñîð è âîçìîæíûõ...
Seite 221 ˆ‘’÷“Š–ˆŸ Ž ’…•ˆŠ… …‡Ž€‘Ž‘’ˆ “áåäèòåñü â òîì, ÷òî âîçäóõîâîä íå • çàáëîêèðîâàí, íàïðèìåð, ëèñòüßìè èëè ìóñîðîì. ‡àáèòûé âîçäóõîâîä ïðèâåäåò ê ñíèæåíèþ ïðîèçâîäèòåëüíîñòè è ïîâûøåíèþ ðàáî÷åé òåìïåðàòóðû äâèãàòåëß, ÷òî ìîæåò çàêîí÷èòüñß ïîëîìêîé. Žñòàíîâèòå äâèãàòåëü è èçâëåêèòå ïîñòîðîííèå ïðåäìåòû. îìíèòå î íàïðàâëåíèè âåòðà. ÷àáîòàéòå â •...
Seite 222: X81;Ž÷Š€
‘Ž÷Š€ Œîíòàæ òðóáû ñäóâàíèß è ‡àôèêñèðóéòå ïðîâîäà ïî öåíòðó ãèáêîãî • øëàíãà ñ ïîìîùüþ âõîäßùåãî â êîìïëåêò ðó÷êè ðåãóëèðîâêè çàæèìà. ‘îåäèíèòå âîçäóõîäóâ è ðàáî÷óþ òðóáó ñ • ïîìîùüþ ãèáêîãî øëàíãà. àäåæíî çàêðåïèòå îáà êîíöà ãèáêîãî øëàíãà. ‚îñïîëüçóéòåñü ïðèëàãàåìûì èíñòðóìåíòîì. ’ðóáà âîçäóõîäóâêè ÷ˆŒ…—€ˆ…: “áåäèòåñü, ÷òî...
Seite 223: X8F;÷€'ˆ‹€ Ž÷€
÷€‚ˆ‹€ Ž÷€™…ˆŸ ‘ ’Ž‹ˆ‚ŽŒ ’îïëèâî Œàñëî äëß äâóõòàêòíûõ äâèãàòåëåé „ëß îáåñïå÷åíèß îïòèìàëüíûõ ðåçóëüòàòîâ • ‚ˆŒ€ˆ…! Œàøèíà îñíàùåíà äâóõòàêòíûì è ìàêñèìàëüíîé ïðîèçâîäèòåëüíîñòè äâèãàòåëåì è äîëæíà âñåãäà ðàáîòàòü íà ñìåñè èñïîëüçóéòå âûñîêîêà÷åñòâåííîå áåíçèíà è ìàñëà äëß äâóõòàêòíûõ äâèãàòåëåé. ïîëíîñòüþ ñèíòåòè÷åñêîå ìàñëî äëß „ëß...
Seite 224: Àïðàâêà Òîïëèâîì
÷€‚ˆ‹€ Ž÷€™…ˆŸ ‘ ’Ž‹ˆ‚ŽŒ ‡àïðàâêà òîïëèâîì ðîâåðßéòå óðîâåíü òîïëèâà ïåðåä êàæäûì • èñïîëüçîâàíèåì è îñòàâëßéòå ìåñòî â áàêå íà ðàñøèðåíèå òîïëèâà, òàê êàê â ïðîòèâíîì ñëó÷àå òåïëî îò äâèãàòåëß è ñîëíöà ìîæåò ñïîñîáñòâîâàòü ðàñøèðåíèþ òîïëèâà è åãî ïåðåëèâó. ÷…„“÷…†„…ˆ…! „ëß óìåíüøåíèß ðèñêà...
Seite 225: X80;"'Š ˆ Ž''€ Ž'Š€
‡€“‘Š ˆ Ž‘’€Ž‚Š€ ‡àïóñê è îñòàíîâêà ‡àïóñê ðèæìèòå êîðïóñ ìàøèíû ê çåìëå ëåâîé ðóêîé (‚ˆŒ€ˆ…! å íîãîé! ). “õâàòèòå ðó÷êó Z 87 ñòàðòîâîãî øíóðà ïðàâîé ðóêîé è ìåäëåííî ïîòßíèòå åãî, ïîêà íå ïî÷óâñòâóåòå ñîïðîòèâëåíèå (çàõâàòû âñòóïàþò â äåéñòâèå), çàòåì ïîòßíèòå øíóð ðåçêèì äâèæåíèåì. èêîãäà ÷…„“÷…†„…ˆ…! åðåä...
Seite 226: X8E;Áùèå Ñâåäåíèß
’…•ˆ—…‘ŠŽ… Ž‘‹“†ˆ‚€ˆ… Žáùèå ñâåäåíèß ÷…„“÷…†„…ˆ…! ƒëóøèòåëü ïðè ïîëüçîâàíèè è ñðàçó ïîñëå îñòàíîâêè åðåä âûïîëíåíèåì îñìîòðà è òåõíè÷åñêîãî î÷åíü ãîðß÷èé. òî äåéñòâèòåëüíî îáñëóæèâàíèß âñåãäà ñíèìàéòå êàáåëü òàêæå ïðè ðàáîòå íà õîëîñòûõ îáîðîòàõ. çàæèãàíèß è ñâå÷ó çàæèãàíèß. „åðæèòåñü íà ðèêîñíîâåíèå ìîæåò âûçâàòü îæîã ðàññòîßíèè...
Seite 227: Îçäóøíûé Ôèëüòð
’…•ˆ—…‘ŠŽ… Ž‘‹“†ˆ‚€ˆ… åïðàâèëüíàß ðåãóëèðîâêà êàðáþðàòîðà. îáåñïå÷èâàåòñß, â òàêîì ñëó÷àå ïûëü ìîæåò • ïîïàñòü â öèëèíäð. åóäîâëåòâîðèòåëüíàß ðàáî÷àß ñìåñü • (ñëèøêîì ìíîãî ìàñëà èëè íåñîîòâåòñòâóþùåå ìàñëî). ƒðßçíûé âîçäóøíûé ôèëüòð. • òè ôàêòîðû âëèßþò íà îáðàçîâàíèå íàãàðà íà ýëåêòðîäàõ ñâå÷è è ìîãóò ïðèâåñòè ê ñáîßì â ðàáîòå...
Seite 228: Ƒðàôèê Òåõíè÷Åñêîãî Îáñëóæèâàíèß
’…•ˆ—…‘ŠŽ… Ž‘‹“†ˆ‚€ˆ… ƒðàôèê òåõíè÷åñêîãî îáñëóæèâàíèß èæå ïðèâîäßòñß íåêîòîðûå îáùèå èíñòðóêöèè ïî ðåãëàìåíòíîìó îáñëóæèâàíèþ. …ñëè âàì òðåáóåòñß äîïîëíèòåëüíàß èíôîðìàöèß, îáðàòèòåñü â âàøó ìàñòåðñêóþ ïî îáñëóæèâàíèþ. …æåäíåâíîå …æåíåäåëüíîå …æåìåñß÷íîå ’åõíè÷åñêîå îáñëóæèâàíèå îáñëóæèâàíèå îáñëóæèâàíèå îáñëóæèâàíèå Ž÷èñòèòå èíñòðóìåíò ñíàðóæè. ðîâåðßéòå ðàáîòó ðåãóëßòîðà ãàçà íà áåçîïàñíîñòü.
Seite 229: Åõíè÷Åñêèå Äàííûå
’åõíè÷åñêèå äàííûå ’åõíè÷åñêèå äàííûå ’åõíè÷åñêèå äàííûå GB 355BP (BP152PR) „âèãàòåëü Œaêñèìaëüíaß âûõîäíaß ìîùíîñòü äâèãaòeëß ñîãëàñíî ISO 1,5/6500 8893, ê‚ò/ îá/ìèí ‘èñòåìà çàæèãàíèß ‘âå÷à çàæèãàíèß NGK BPMR 7A/ Champion RCJ 6Y ‡àçîð ýëåêòðîäîâ, ìì 0,6-0,7 ‚åñ ‚åñ áåç òîïëèâà, êã ìèññèß øóìà (‘ì.
Seite 230: Š‹€÷€-ˆŸ 'ŽŽ
àçâàíèå ïðîèçâîäèòåëß: Husqvarna AB, S…-561 82 Huskvarna, ˜âåöèß (òåëåôîí +46-36-146500). Šîìïàíèß Husqvarna AB çàßâëßåò, ÷òî íåñåò ïîëíóþ îòâåòñòâåííîñòü çà âîçäóõîäóâêó-ðàíåö íà ïëàòôîðìå BP152PR, ïðåäñòàâëåííóþ ìîäåëüþ: McCulloch GB 355BP ñ ñåðèéíûìè íîìåðàìè 2016 ãîäà è äàëåå. îìåð ìîäåëè ÷åòêî óêàçàí ïðßìûì òåêñòîì íà òàáëè÷êå...
Seite 231: Ñëîâíè Îáîçíà÷Åíèß
ŽŸ‘…ˆ… € “‘‹Ž‚ˆ’… ŽŽ‡€—…ˆŸ “ñëîâíè îáîçíà÷åíèß Žïåðàòîðúò íà ìîòîðíàòà ìåòëà ÷…„“÷…†„…ˆ…! Œàøèíàòà òðßáâà äà âíèìàâà äà ìîæå äà ñå îêàæå îïàñåí íå ñå ïðèáëèæàâàò èíñòðóìåíò àêî ñå èçïîëçâà õîðà èëè æèâîòíè â íåïðàâèëíî èëè áåçãðèæíî, êîåòî ðàäèóñ îò 15 m. Šîãàòî íßêîëêî îïåðàòîðà ðàáîòßò ìîæå...
Seite 232: X8F
‘š„š÷†€ˆ… ‘úäúðæàíèå ðåäè ñòàðòèðàíå îáúðíåòå âíèìàíèå íà ñëåäíîòî: ŽŸ‘…ˆ… € “‘‹Ž‚ˆ’… ŽŽ‡€—…ˆŸ ðî÷åòåòå âíèìàòåëíî ðúêîâîäñòâîòî çà “ñëîâíè îáîçíà÷åíèß ......... 231 åêñïëîàòàöèß. ‘š„š÷†€ˆ… ‘úäúðæàíèå ............232 ÷…„“÷…†„…ˆ…! äúëãîòðàéíîòî èçëàãàíå íà øóì ìîæå äà äîâåäå äî ðåäè ñòàðòèðàíå îáúðíåòå âíèìàíèå íà ïîñòîßííî âëîøàâàíå íà ñëóõà. ’àêà ñëåäíîòî: ..............
Seite 233: Š€Š'Ž - Šš
Š€Š‚Ž - Šš„…? …ëåìåíòè íà ìîòîðíàòà ìåòëà ÷àìêà 14 ÷àáîòíà äðúæêà 2 ‘àìàð 15 Šëþ÷ ñòîï 3 Šàïàê íà åëåêòðîäâèãàòåëß 16 ÷åãóëàòîð íà äðîñåëíàòà êëàïà 4 ÷åøåòêà íà âåíòèëàòîðà 17 Šîëßíî 5 ”èëòúð íà ñìóêàòåëíèß âúçäóõîïðîâîä 18 ‘êîáà 6 ‚åíòèëàòîð 19 Œåêà...
Seite 234: X8E;™ˆ ˆ ''÷"Š-ˆˆ ‡€
Ž™ˆ ˆ‘’÷“Š–ˆˆ ‡€ …‡Ž€‘€ ÷€Ž’€ Žñíîâíè ïðèíöèïè ÷…„“÷…†„…ˆ…! ’àçè ìàøèíà ñúçäàâà åëåêòðîìàãíèòíî ïîëå ïî ‡€ŽŒ…’…! âðåìå íà ðàáîòà. ðè íßêîè îáñòîßòåëñòâà òîâà ïîëå ìîæå äà Œàøèíàòà å ïðåäíàçíà÷åíà çà èçïîëçâàíå â èíòåðôåðèðà ñ àêòèâíè èëè ïàñèâíè ìîðàâè, ïúòåêè, àñôàëòîâè ïúòèùà è ïîäîáíè. ìåäèöèíñêè...
Seite 235: Ðàíñïîðò È Ñúõðàíåíèå
Ž™ˆ ˆ‘’÷“Š–ˆˆ ‡€ …‡Ž€‘€ ÷€Ž’€ äâèãàòåëßò è äà ñå îñòàâè çà íßêîëêî “âåðåòå ñå, ÷å ìàøèíàòà å ïî÷èñòåíà è ÷å • ìèíóòè äà èçñòèíå. ïðåäè äúëãîñðî÷íîòî çàêîíñåðâèðàíå å ïðîâåäåíî ïúëíî îáñëóæâàíå. ðè çàðåæäàíå èëè ñìåñâàíå íà ãîðèâîòî • (áåíçèí è äâóòàêòîâî ìàñëî) óáåäåòå ñå, ÷å Žáåçîïàñåòå...
Seite 236: ˆ ''÷"Š-ˆˆ Ž
ˆ‘’÷“Š–ˆˆ Ž ’…•ˆŠ€’€ ‡€ …‡Ž€‘Ž‘’ ‹è÷íà çàùèòíà åêèïèðîâêà ˆçïîëçàéòå óñòîé÷èâè è íåõëúçãàùè ñå • áîòóøè. ÷…„“÷…†„…ˆ…! ðè ðàáîòà ñ ìàøèíàòà òðßáâà âèíàãè äà ïîëçâàòå ëè÷íà çàùèòíà åêèïèðîâêà îäîáðåíà îò ñúîòâåòíîòî âåäîìñòâî. ‹è÷íàòà çàùèòíà åêèïèðîâêà íå èçêëþ÷âà ðèñê îò òðàâìè, íî íàìàëßâà ñåðèîçíîñòòà...
Seite 237 ˆ‘’÷“Š–ˆˆ Ž ’…•ˆŠ€’€ ‡€ …‡Ž€‘Ž‘’ Šëþ÷ ñòîï €óñïóõ ˆçïîëçâàéòå êëþ÷à ñòîï çà ñïèðàíå íà €óñïóõúò ñâåæäà äî ìèíèìóì ðàâíèùåòî íà äâèãàòåëß. øóìà è íàñî÷âà îòðàáîòåíèòå ãàçîâå âñòðàíè îò ðàáîòåùèß. ‚ ñòðàíè ñ ãîðåù è ñóõ êëèìàò âåðîßòíîñòòà îò âúçíèêâàíå íà ïîæàðè å ãîëßìà. ‡àòîâà àóñïóõúò...
Seite 238: X8F;Ðåãëåä, Ïîääðúæà È Ñåðâèç Íà Çàùèòíîòî Îáîðóäâàíå Íà Ìàøèíàòà
ˆ‘’÷“Š–ˆˆ Ž ’…•ˆŠ€’€ ‡€ …‡Ž€‘Ž‘’ ðåãëåä, ïîääðúæà è ñåðâèç €íòèâèáðàöèîííà ñèñòåìà íà çàùèòíîòî îáîðóäâàíå íà ìàøèíàòà ÷åäîâíî ïðîâåðßâàéòå çà ïóêíàòèíè èëè ÷…„“÷…†„…ˆ…! ‚ñßêî • äåôîðìàöèè â àíòèâèáðàöèîííèòå åëåìåíòè. èçâúðøâàíå íà ñåðâèç è ðåìîíò íà îäìåíßéòå ãè, àêî ñà ïîâðåäåíè. ìàøèíàòà èçèñêâà ñïåöèàëíî îáðàçîâàíèå.’îâà...
Seite 239: X8E;Ñíîâíè Óêàçàíèß Çà Ðàáîòà
ˆ‘’÷“Š–ˆˆ Ž ’…•ˆŠ€’€ ‡€ …‡Ž€‘Ž‘’ … Ž„‹…†ˆ € Ž‘‹“†‚€…. ðè îñâåí òîâà ïðàâè ïî-ëåñíî óïðàâëßâàíåòî íà èçïîëçâàíåòî íà óðåäà âúðõó àóñïóõà è ñúáðàíèß/ïðåìåñòåíèß áîêëóê. èñêðîãàñèòåëíàòà ìðåæà ñå íàòðóïâàò ˆçïîëçâàéòå ãðåáëî èëè ÷åòêà, çà äà • âúãëåðîäíè ñàæäè. ðè íîðìàëíà óïîòðåáà â îòëåïèòå...
Seite 240: X8E;Ñíîâíè Ïðèíöèïè Íà Ðàáîòà
ˆ‘’÷“Š–ˆˆ Ž ’…•ˆŠ€’€ ‡€ …‡Ž€‘Ž‘’ äà îòñêî÷àò îáðàòíî è äà ïðè÷èíßò ñåðèîçíè å ïîëçâàéòå âàêóóìïîìïàòà, äîêàòî ñòå • íàðàíßâàíèß íà î÷èòå. âúðõó ñòúëáà, ñêåëå èëè íà äðóãè âèñîêè ìåñòà (íàïðèìåð ïîêðèâè). ÷àáîòàòà ìîæå äà äîâåäå äî ñåðèîçíî íàðàíßâàíå. èêîãà íå íàñî÷âàéòå âúçäóøíàòà ñòðóß êúì •...
Seite 241 ˆ‘’÷“Š–ˆˆ Ž ’…•ˆŠ€’€ ‡€ …‡Ž€‘Ž‘’ ‘êîðîñòòà íà âúçäóøíàòà ñòðóß ñå ðåãóëèðà • ïîñðåäñòâîì ïîäàâàíàòà ãàç. ˆçáåðåòå ñêîðîñòòà, êîßòî å íàé-ïîäõîäßùà çà ñúîòâåòíèòå çàäà÷è. ‡à äà íå ñå íàëàãà ïîñòîßííî çàäúðæàíå íà ïðúñòà âúðõó ãàçòà ïðè ðàáîòà ñ ìîòîðíàòà ìåòëà, íåîáõîäèìàòà ãàç ìîæå äà ñå çàäàäå ñ ôóíêöèßòà...
Seite 242: ŒŽ 'ˆ÷€
ŒŽ’ˆ÷€… Œîíòèðàíå íà âúçäóøíàòà ”èêñèðàéòå îêàáåëßâàíåòî â öåíòúðà íà • ãúâêàâèß ìàðêó÷, êàòî èçïîëçâàòå òðúáà è ðúêîõâàòêàòà çà ïðåäîñòàâåíàòà ñêîáà. óïðàâëåíèå ‘âúðæåòå ìîòîðíàòà ìåòëà è îñíîâíàòà • òðúáà ñ ìåêàòà âðúçêà. ”èêñèðàéòå ìåêàòà âðúçêà, êàòî ß çàòåãíåòå ñúñ ñêîáè â äâàòà êðàß.
Seite 243: X80;Ž'€ ' ƑŽ÷ˆ'Ž'Ž
÷€Ž’€ ‘ ƒŽ÷ˆ‚Ž’Ž ƒîðèâíà ñìåñ Œàñëî çà äâóòàêòîâ äâèãàòåë ‡à íàé-äîáðè ðåçóëòàòè è ðàáîòíè • ‚ˆŒ€ˆ…! Œàøèíàòà å îáîðóäâàíà ñ õàðàêòåðèñòèêè èçïîëçâàéòå äâóòàêòîâ äâèãàòåë è âèíàãè òðßáâà äà ðàáîòè âèñîêîêà÷åñòâåíî íàïúëíî ñèíòåòè÷íî ñúñ ñìåñ îò áåíçèí è äâóòàêòîâî ìàñëî. ‡à äà ñå ìàñëî...
Seite 244: Àðåæäàíå Ñ Ãîðèâî
÷€Ž’€ ‘ ƒŽ÷ˆ‚Ž’Ž ‡àðåæäàíå ñ ãîðèâî “áåäåòå ñå, ÷å ãîðèâîòî å ñìåñåíî äîáðå, • êàòî ðàçòúðñèòå ñúäà ïðåäè äà çàðåäèòå ðåçåðâîàðà. ðîâåðßâàéòå íèâîòî íà ãîðèâîòî ïðåäè • âñßêà óïîòðåáà è îñòàâßéòå ìßñòî çà óâåëè÷àâàíå íà îáåìà íà ãîðèâîòî, òúé êàòî òîïëèíàòà...
Seite 245: X80;÷'ˆ÷€
‘’€÷’ˆ÷€… ˆ ˆ‡Š‹ā—‚€… ‘òàðòèðàíå è èçêëþ÷âàíå ‘òàðòèðàíå àòèñíåòå êîðïóñà íà ìàøèíàòà ñ ëßâàòà ðúêà êúì çàìßòà (‡€…‹…†Š€! å ïðàâåòå òîâà ñ êðàê! Z 87 ). •âàíåòå äðúæêàòà íà ñòàðòåðà è èçòåãëåòå áàâíî ñòàðòåðíèß øíóð ñ äßñíàòà ðúêà äî ïîëîæåíèå, êîãàòî óñåòèòå ñúïðîòèâà (çúáöèòå ÷…„“÷…†„…ˆ…! ðåäè...
Seite 246: X8F;Ž„„÷Š†Š€
Ž„„÷š†Š€ Žñíîâíè ïðèíöèïè Žõëàäèòåëíà ñèñòåìà ˆçâàæäàéòå çàïàëèòåëíèß êàáåë è çàïàëèòåëíàòà ñâåù, êîãàòî èñêàòå äà èçâúðøèòå ïðîâåðêà è ïîääðúæêà. àçåòå âñè÷êè ÷àñòè íà òßëîòî ñè îò ãîðåùèòå ïîâúðõíîñòè. ‡à ïîëó÷àâàíå íà êîëêîòî å âúçìîæíî ïî-íèñêà Šàðáóðàòîð ðàáîòíà òåìïåðàòóðà ìàøèíàòà å ñíàáäåíà ñ ÷åãóëèðîâêà...
Seite 247: Úçäóøåí Ôèëòúð
Ž„„÷š†Š€ ïðåäèçâèêàò ñìóùåíèß â ðàáîòàòà è ‚úçäóøåí ôèëòúð, èçïîëçóâàí äúëãî âðåìå, íå çàòðóäíåíèß ïðè ñòàðòèðàíåòî. ìîæå äà ñå ïî÷èñòè íàïúëíî. …òî çàùî íà îïðåäåëåíè èíòåðâàëè îò âðåìå òîé òðßáâà äà î÷èñòåòå çàïàëèòåëíàòà ñâåù îòâúí. ‘âàëåòå ñå ïîäìåíß ñ íîâ. îâðåäåí âúçäóøåí ôèëòúð ß...
Seite 248: Åõíè÷Åñêî Îáñëóæâàíå
Ž„„÷š†Š€ ’åõíè÷åñêî îáñëóæâàíå î-äîëó ùå íàìåðèòå íßêîè îáùè óêàçàíèß çà ïîääðúæêà. €êî âè å íåîáõîäèìà äîïúëíèòåëíà èíôîðìàöèß, îáúðíåòå ñå êúì ñåðâèçà ñè. ‚ñåêèäíåâíî ‘åäìè÷íî Œåñå÷íî îääðúæêà îáñëóæâàíå îáñëóæâàíå îáñëóæâàíå î÷èñòåòå ìàøèíàòà îò âúíøíàòà é ñòðàíà. ðîâåðåòå äàëè ðåãóëàòîðúò íà ãàçòà ðàáîòè ïðàâèëíî.
Seite 249: Åõíè÷Åñêè Õàðàêòåðèñòèêè
’åõíè÷åñêè õàðàêòåðèñòèêè ’åõíè÷åñêè õàðàêòåðèñòèêè ’åõíè÷åñêè õàðàêòåðèñòèêè GB 355BP (BP152PR) „âèãàòåë Œàêñèìàëíà ìîùíîñò íà äâèãàòåëß ñúãë. ISO 8893, ê‚ò/ îá/ 1,5/6500 ìèí ‡àïàëèòåëíà ñèñòåìà ‡àïàëèòåëíà ñâåù NGK BPMR 7A/ Champion RCJ 6Y •ëàáèíà ìåæäó åëåêòðîäèòå, ìì 0,6-0,7 ’åãëî ’åãëî, áåç ãîðèâî, êã ˜óìîâè...
Seite 250: X8E;-Óâåðåíèå Çà Ñúîòâåòñòâèå
ˆìå íà ïðîèçâîäèòåëß: Husqvarna AB, SE-561 82 Huskvarna, ˜âåöèß (Tel +46-36-146500). Husqvarna AB çàßâßâà åäíîëè÷íà îòãîâîðíîñò çà ïëàòôîðìàòà BP152PR çà ìîòîðíà ìåòëà â ðàíèöà, ïðåäñòàâåíà îò ìîäåë: McCulloch GB 355BP îò ñåðèåí íîìåð 2016 è ïî-íîâè. ‘åðèéíèßò íîìåð å ßñíî ïîñî÷åí êàòî òåêñò âúðõó òèïîâàòà...
Seite 251: A Szimbólumok Magyarázata Egyezményes Jelek
A SZIMBÓLUMOK MAGYARÁZATA Egyezményes jelek VIGYÁZAT! A gép veszélyes eszköz lehet Üzemanyagpumpa. szabálytalan vagy gondatlan használat esetén, és súlyos vagy végzetes sérüléseket okozhat a felhasználónak vagy másoknak. Olvassa el figyelmesen a használati A környezet zajszennyezése az Európai utasítást, és gyŒzŒdjön meg róla, hogy Gazdasági Közösség direktívája szerint.
Seite 252: Tartalomjegyzék
TARTALOMJEGYZÉK Tartalomjegyzék Indítás elŒtt a következŒkre ügyeljen: A SZIMBÓLUMOK MAGYARÁZATA Egyezményes jelek ............. 251 Olvassa el figyelmesen a használati utasítást. TARTALOMJEGYZÉK Tartalomjegyzék ............252 VIGYÁZAT! Hosszú távon a tartós zajártalom maradandó halláskárosodást Indítás elŒtt a következŒkre ügyeljen: ......252 okozhat. Ezért mindig használjon MI MICSODA? megfelelŒ...
Seite 253: A Lombfúvó Alkatrészei
MI MICSODA? A lombfúvó alkatrészei Keret 14 MıködtetŒfogantyú Tartószíjak 15 Leállító kapcsoló Motorburkolat 16 Gázadagológomb Ventilátorburkolat 17 Könyök LevegŒbeömlŒ rács 18 Bilincs Ventilátor 19 Rugalmas tömlŒ LevegŒtisztító 20 SzabályozócsŒ Indítófogantyú 21 Vezetékköteg rögzítŒje Üzemanyagtartály 22 ÖsszekötŒ csŒ 10 Betét 23 FúvócsŒ 11 Gyújtógyertya 24 Használati utasítás 12 Rezgéscsillapító...
Seite 254: Általános Biztonsági Intézkedések
ÁLTALÁNOS BIZTONSÁGI INTÉZKEDÉSEK Általános tudnivalók VIGYÁZAT! A gép mıködés közben elektromágneses mezŒt hoz létre. Ez bizonyos körülmények esetén hatással FONTOS! lehet az aktív vagy passzív orvosi A gép kizárólag pázsiton, ösvényen, aszfaltúton és hasonló implantátumokra. A súlyos vagy halálos felületeken végzett lombfúvásra alkalmas. sérülés kockázatának csökkentése Használat elŒtt végezze el a gép általános ellenŒrzését, lásd érdekében azt javasoljuk, hogy az orvosi...
Seite 255: Szállitás És Tárolás
ÁLTALÁNOS BIZTONSÁGI INTÉZKEDÉSEK Üzemanyagbiztonság MielŒtt a gépet hosszabb idŒre használaton kívül • helyezné, tisztítsa meg alaposan, és végeztesse el teljes szervizét. Szállításkor rögzítse a gépet. • A gépet száraz, hıvös, jól szellŒzŒ, pormentes helyen kell • Használjon túlcsordulás-védelemmel ellátott tartani. A gépet tartsa gyermekek elŒl elzárva. •...
Seite 256: Munkavédelmi Utasítások
MUNKAVÉDELMI UTASÍTÁSOK Személyi védŒfelszerelés Használjon stabil, nem csúszós csizmát. • VIGYÁZAT! Amikor a gépet használja, viseljen mindig jóváhagyott személyi biztonsági felszerelést. A személyi biztonsági felszerelés nem küszöböli ki a sérülések kockázatát, de csökkenti a sérülés mértékét, ha bekövetkezik a baleset. A megfelelŒ felszerelés kiválasztásához kérje kereskedŒ...
Seite 257: A Gép Biztonsági Felszerelésének Vizsgálata, Karbantartása És Szervizelése
MUNKAVÉDELMI UTASÍTÁSOK EllenŒrzéshez és karbantartáshoz távolítsa el a gyújtáskábelt karbantartása és szervizelése címı fejezetben szereplŒ és a gyújtógyertyát. utasításokat. Rezgéscsillapító rendszer VIGYÁZAT! A motor kipufogógázai forróak, és lehet bennük szikra, mely Az Ön gépe rezgéscsillapító rendszerrel van ellátva, amelyet tüzet okozhat. Soha ne indítsa be a gépet úgy konstruáltak, hogy csökkentse a vibrációkat, és zárt helyiségben vagy gyúlékony anyagok könnyebbé...
Seite 258: Általános Munkavédelmi Utasítások
MUNKAVÉDELMI UTASÍTÁSOK Rezgéscsillapító rendszer koromlerakódások keletkeznek. Azonban rendes otthoni használat esetén a kipufogódob és a szikrafogó nem igényel szervizelést. Azt ajánljuk, hogy 50 óra használat után vigye a kipufogódobot a márkaszervizbe szervizelésre vagy cserére. Ha eltömŒdött a szikrafogó háló, a motor túlmelegedhet, és ez súlyos károsodáshoz Rendszeresen ellenŒrizze, hogy nem repedtek-e meg •...
Seite 259 MUNKAVÉDELMI UTASÍTÁSOK A fölösleges zaj elkerülése érdekében csak munkaidŒben arra az esetre, ha hirtelen el kellene mozdulnia. LejtŒs • használja a gépet. Ne dolgozzon vele korán reggel vagy helyeken nagy elŒvigyáza késŒ este. VIGYÁZAT! Ügyeljen a környezetére. Ha valaki megközelíti a munkaterületet, állítsa a gázadagolót a legkisebb gázra, amíg az illetŒ...
Seite 260: Alapvetœ Szabály
MUNKAVÉDELMI UTASÍTÁSOK AlapvetŒ szabály motor meghibásodásához vezethet. Állítsa le a motort, és szüntesse meg az eltömŒdést. VIGYÁZAT! Óvja magát a felcsapódó tárgyaktól. Mindig viseljen védŒszemüveget. A szemébe csapódó kövek, szemét stb. vakságot vagy súlyos sérüléseket okozhatnak. Senkit ne engedjen a munkaterületre. Gyermekek, állatok, szemlélŒdŒk és segítŒtársak is csak 15 m távolságig közelíthetik meg a munkaterületet.
Seite 261: A Fúvócsœ És A Vezérlœfogantyú Felszerelése
ÖSSZESZERELÉS A fúvócsŒ és a vezérlŒfogantyú FúvócsŒ felszerelése MEGJEGYZÉS: A csöveken lévŒ csavarokat vegye el az útból, hogy azok ne képezzenek akadályt az összeszereléskor. Csatlakoztassa a lombfúvót és a szabályozócsövet a • Szerelje fel az összekötŒ csövet és a fúvócsövet. Igazítsa a rugalmas tömlŒvel.
Seite 262: Üzemanyagkeverék
ÜZEMANYAGKEZELÉS Üzemanyagkeverék Keverék A benzint és az olajat mindig tiszta, benzin számára • FIGYELEM! A gép egy kétütemı motorral van felszerelve, jóváhagyott tartályban keverje. amely benzin és kétütemı motorok számára elŒállított olaj Kezdje mindig a szükséges benzinmennyiség felével. • keverékével mıködik. Fontos, hogy az olaj részarányát Töltse ehhez hozzá...
Seite 263: Tankolás
ÜZEMANYAGKEZELÉS Tankolás VIGYÁZAT! A következŒ óvintézkedések csökkentik a tızveszélyt: Az üzemanyagot jól szellŒzŒ helyen töltse be. Ne töltsön be üzemanyagot házon belül. Ne dohányozzon, és ne helyezzen meleg tárgyakat az üzemanyag közelébe. Tankolás elŒtt mindig állítsa le a motort. Feltöltés elŒtt kapcsolja ki a motort, és hagyja hılni néhány percig.
Seite 264: Beindítás És Leállítás
BEINDÍTÁS ÉS LEÁLLÍTÁS Beindítás és leállítás Beindítás Nyomja a géptestet bal kézzel (FIGYELEM! Ne lábbal!) a talajhoz. Ragadja meg jobb kézzel az indítófogantyút, húzza ki lassan az indítózsinórt, amíg ellenállásba nem ütközik (az Z 87 indítóhorgok kapaszkodnak), majd gyors, erŒteljes mozdulatokkal rántsa be a motort.
Seite 265: Általános Tudnivalók
KARBANTARTÁS Általános tudnivalók A hıtŒrendszer EllenŒrzéshez és karbantartáshoz távolítsa el a gyújtáskábelt és a gyújtógyertyát. Ügyeljen rá, hogy semmilyen testrésze ne érjen hozzá forró felületekhez. Porlasztó A lehetŒ legalacsonyabb üzemi hŒmérséklet megtartása érdekében a gép hıtŒrendszerrel van felszerelve. Az alapjárati fordulatszám beállítása A hıtŒrendszer a következŒkbŒl áll: A beállítások elŒtt a légszırŒt ki kell tisztítani és a HıtŒbordák a hengeren...
Seite 266: Levegœszırœ
KARBANTARTÁS levegŒszırŒre kell azt kicserélni. Egy megrongálódott Tisztítsa meg a gyújtógyertya külsŒ felületét. Szerelje le a levegŒszırŒt mindig ki kell cserélni. gyertyát és ellenŒrizze az elektródahézagokat. A hézag 0,6- 0,7 mm legyen, ellenkezŒ esetben a gyertyát ki kell cserélni. Ha a gépet poros környezetben használja, a levegŒszırŒt be A gyújtógyertya olyan legyen, amely a rádióadást nem kell olajozni.
Seite 267: Karbantartási Séma
KARBANTARTÁS Karbantartási séma Az alábbiakban néhány általános karbantartási utasítást talál. Ha kiegészítŒ információra van szüksége, forduljon szervizmıhelyhez. Napi Heti Havi Karbantartás karbantartás karbantartás karbantartás Tisztítsa meg a gépet kívülrŒl. EllenŒrizze, jól mıködik-e a gázadagoló. EllenŒrizze, hogy a leállító kapcsoló mıködik-e. EllenŒrizze, hogy a légszırŒ...
Seite 268: Mıszaki Adatok
Mıszaki adatok Mıszaki adatok Mıszaki adatok GB 355BP (BP152PR) Motor Legnagyobb motorteljesítmény az ISO 8893 szerint, kW/ ford/perc 1,5/6500 Gyújtásrendszer Gyújtógyertya NGK BPMR 7A/ Champion RCJ 6Y Elektródatávolság, mm 0,6-0,7 Tömeg Tömeg, üzemanyag nélkül, kg Zajkibocsátás (1. sz. megjegyzést) Zajszint, mért, dB(A) Zajszint, garantált L dB(A) Zajszintek...
Seite 269: Termékazonossági Egk-Bizonyítvány
(Kizárólag Európára vonatkozik) Gyártó neve: Husqvarna AB, SE-561 82 Huskvarna, Svédország (Tel.+46-36-146500). A Husqvarna AB kizárólagos felelŒsséget vállal a háton hordozható lombfúvóért, BP152PR platform, modell neve: McCulloch GB 355BP , amelyek a 2016-os évben, vagy ezt követŒen kaptak sorozatszámot. A típusszám és az év jól láthatóan fel van tüntetve a típustáblán a sorozatszám elŒtt.
Seite 270: Znaczenie Symboli Symbole
ZNACZENIE SYMBOLI Symbole OSTRZE˚ENIE! W razie nieuwa˝nego lub Pompa paliwowa. nieprawid∏owego pos∏ugiwania si´ maszynà mo˝e ona staç si´ niebezpiecznym narz´dziem, mogàcym spowodowaç obra˝enia lub Êmierç u˝ytkownika lub innych osób. Emisja ha∏asu do otoczenia zgodna z Przed przystàpieniem do pracy maszynà dyrektywà...
Seite 271: Spis Treâci
SPIS TREÂCI Spis treÊci Przyst´pujàc do uruchomienia nale˝y pami´taç o przestrzeganiu ZNACZENIE SYMBOLI nast´pujàcych zasad: Symbole ..............270 SPIS TREÂCI Zapoznaj si´ dok∏adnie z treÊcià instrukcji obs∏ugi. Spis treÊci ..............271 Przyst´pujàc do uruchomienia nale˝y pami´taç o OSTRZE˚ENIE! D∏ugotrwa∏e przebywanie przestrzeganiu nast´pujàcych zasad: ......
Seite 272: Opis Urzñdzenia
OPIS URZÑDZENIA Opis zespo∏ów dmuchawy Rama 14 Uchwyt roboczy Szelki 15 Wy∏àcznik Maska silnika 16 Dêwignia gazu Os∏ona wentylatora 17 Kolanko Sitko wlotu powietrza 18 Zacisk Wentylator 19 Wà˝ gi´tki Filtr powietrza 20 Rura manewrowa Uchwyt rozrusznika 21 Opaska do wiàzki przewodów Zbiornik paliwa 22 Rura poÊredniczàca 10 Podk∏adka...
Seite 273: Ogólne Zasady Bezpiecze¡Stwa
OGÓLNE ZASADY BEZPIECZE¡STWA Uwagi ogólne OSTRZE˚ENIE! Podczas pracy urzàdzenie niniejsze wytwarza pole elektro- WA˚NE! magnetyczne. W pewnych okolicznoÊciach pole to mo˝e zak∏ócaç Maszyna przeznaczona jest do zdmuchiwania prac´ aktywnych lub pasywnych zanieczyszczeƒ z trawników, Êcie˝ek, dró˝ek asfaltowych implantów medycznych. Przed itp.
Seite 274: Transport I Przechowywanie
OGÓLNE ZASADY BEZPIECZE¡STWA Zasady bezpieczeƒstwa - paliwo Przed odstawieniem maszyny na d∏u˝sze przechowanie • nale˝y jà dok∏adnie oczyÊciç i przeprowadziç kompletny serwis. Na czas transportu maszyn´ nale˝y zabezpieczyç. • Maszyn´ przechowywaç w suchym, ch∏odnym, dobrze • Stosuj kanister z zabezpieczeniem przeciw przelewaniu wentylowanym i wolnym od kurzu miejscu.
Seite 275: Zasady Bezpiecze¡Stwa
ZASADY BEZPIECZE¡STWA Ârodki ochrony osobistej U˝ywaj przeciwpoÊlizgowego, stabilnego obuwia • wysokiego. OSTRZE˚ENIE! Podczas u˝ywania maszyny nale˝y zawsze mieç na sobie zatwierdzone przez odpowiednie w∏adze Êrodki ochrony osobistej. Srodki ochrony osobistej nie eliminujà ryzyka odniesienia obra˝eƒ, natomiast ograniczajà ich rozmiar w razie zaistnienia wypadku. PoproÊ...
Seite 276: Kontrola, Konserwacja I Obs∏Uga Zespo∏Ów Zabezpieczajàcych Maszyny
ZASADY BEZPIECZE¡STWA Wy∏àcznik wyposa˝ony w siatk´ przeciwiskrowà, zamontowanà wewnàtrz. Silnik nale˝y wy∏àczaç za pomocà wy∏àcznika. Zdemontuj przewód zap∏onowy i Êwiec´ zap∏onowà w celu wykonania inspekcji lub konserwacji. T∏umik wymaga dok∏adnego stosowania si´ do instrukcji System t∏umienia wibracji dotyczàcych kontroli, konserwacji i obs∏ugi. Patrz wskazówki podane pod rubrykà...
Seite 277: Ogólne Zasady Pracy Maszynà
ZASADY BEZPIECZE¡STWA Wy∏àcznik Sprawdzaj regularnie, czy t∏umik jest dok∏adnie • przymocowany do maszyny. W∏àcz silnik i sprawdê, czy po przesuni´ciu wy∏àcznika w • po∏o˝enie stop silnik zatrzyma si´. T∏umik maszyny wyposa˝ony jest w siatk´ • przeciwiskrowà. UWAGA: SIATKA PRZECIWISKROWA TEGO URZÑDZENIA NIE NADAJE SI¢ DO NAPRAWY. W trakcie eksploatacji urzàdzenia na t∏umiku i siatce przeciwiskrowej tworzy si´...
Seite 278 ZASADY BEZPIECZE¡STWA aby w mo˝liwie najmniejszym stopniu przyczyniaç si´ do Silny strumieƒ powietrza jest w stanie zdmuchiwaç • zak∏ócania spokoju w okolicy. przedmioty z tak du˝à si∏à, ˝e mogà one odbiç si´ rykoszetem i spowodowaç obra˝enie oczu. Pracuj dmuchawà na mo˝liwie najmniejszych obrotach •...
Seite 279: G∏Ówne Techniki Pracy
ZASADY BEZPIECZE¡STWA wysokoÊci (np. na dachach). W przeciwnym razie mo˝na jest wciÊni´ta lub dêwignia sterowania pr´dkoÊcià jest doznaç powa˝nych obra˝eƒ. ca∏kowicie wciÊni´ta. Sprawdê, czy wlot powietrza nie jest zatkany, np. przez • liÊcie lub Êmieci. Zatkany wlot powietrza zmniejsza wydajnoÊç dmuchawy oraz powoduje podwy˝szenie temperatury silnika, co mo˝e doprowadziç...
Seite 280: Monta˝ Rury Nadmuchowej I Uchwytu Sterujàcego
MONTA˚ Monta˝ rury nadmuchowej i Rura dmuchawy uchwytu sterujàcego UWAGA: Upewniç si´, ˝e Êruby w rurach sà odsuni´te i nie b´dà przeszkadza∏y podczas monta˝u. Zamontuj rur´ Po∏àczyç dmuchaw´ oraz rur´ manewrowà przy pomocy • poÊredniczàcà i rur´ nadmuchowà. Wyrównaç Êruby z w´˝a gi´tkiego.
Seite 281: Obchodzenie Si¢ Z Paliwem
OBCHODZENIE SI¢ Z PALIWEM Paliwo Olej do silników dwusuwowych Aby zapewniç najlepsze efekty i wydajnoÊç, nale˝y • UWAGA! Maszyna wyposa˝ona jest w silnik dwusuwowy. stosowaç w pe∏ni syntetyczny olej dobrej jakoÊci do Jako paliwo nale˝y stosowaç wy∏àcznie mieszank´ benzyny z silników dwusuwowych ch∏odzonych powietrzem w olejem do dwusuwów.
Seite 282: Tankowanie
OBCHODZENIE SI¢ Z PALIWEM Tankowanie OSTRZE˚ENIE! Podczas tankowania przestrzegaj nast´pujàcych zasad, które zmniejszajà ryzyko po˝aru: Tankuj w miejscach o dobrej wentylacji. Nigdy nie tankuj maszyny w pomieszczeniach. Nie pal i nie stawiaj niczego goràcego w pobli˝u naczyƒ z paliwem. Nigdy nie tankuj, gdy silnik jest uruchomiony.
Seite 283: Uruchamianie I Wy¸ñczanie
URUCHAMIANIE I WY¸ÑCZANIE Uruchamianie i wy∏àczanie Uruchamianie PrzyciÊnij korpus maszyny do ziemi lewà r´kà (UWAGA! Nie stopà!). Ujmij uchwyt rozrusznika prawà r´kà i ciàgnij powoli, Z 87 a˝ poczujesz opór (zaz´bienie rozrusznika), a nast´pnie szarpnij szybko i energicznie. Nigdy nie owijaj linki rozrusznika wokó∏...
Seite 284: Uwagi Ogólne
KONSERWACJA Uwagi ogólne Uk∏ad ch∏odzenia Zdemontuj przewód zap∏onowy i Êwiec´ zap∏onowà w celu wykonania inspekcji lub konserwacji. Chroƒ wszystkie cz´Êci cia∏a przed zetkni´ciem z goràcà powierzchnià. Gaênik W celu uzyskania mo˝liwie najni˝szej temperatury pracy maszyna wyposa˝ona jest w uk∏ad ch∏odzenia. Regulacja obrotów biegu ja∏owego W sk∏ad uk∏adu ch∏odzenia wchodzà: Przed przystàpieniem do regulacji gaênika konieczne jest...
Seite 285: Filtr Powietrza
KONSERWACJA OczyÊç Êwiec´ zap∏onowà po stronie zewn´trznej. Wkr´ç jà i Ca∏kowite oczyszczenie filtra po pewnym okresie sprawdê odst´p mi´dzy elektrodami. Ustaw odst´p tak, aby u˝ytkowania nie jest mo˝liwe. Dlatego te˝ filtr nale˝y wynosi∏ 0,6-0,7 mm lub wymieƒ Êwiec´ zap∏onowà na nowà. regularnie (w sta∏ych odst´pach czasu) wymieniaç...
Seite 286: Plan Konserwacji
KONSERWACJA Plan konserwacji Poni˝ej podano kilka ogólnych zasad konserwacji. JeÊli potrzebujesz dodatkowych informacji, skontaktuj si´ z warsztatem obs∏ugi technicznej. Przeglàd Przeglàd Przeglàd Konserwacja codzienny cotygodniowy miesi´czny OczyÊç zewn´trzne powierzchnie maszyny. Sprawdê, czy dêwignia gazu dzia∏a prawid∏owo pod wzgl´dem bezpieczeƒstwa. Sprawdê, czy wy∏àcznik dzia∏a prawid∏owo. Sprawdê, czy filtr powietrza jest czysty.
Seite 287: Dane Techniczne
Dane techniczne Dane techniczne Dane techniczne GB 355BP (BP152PR) Silnik Maks. moc silnika zgodnie z ISO 8893, kW/ obr./min 1,5/6500 Uk∏ad zap∏onowy Âwieca zap∏onowa NGK BPMR 7A/ Champion RCJ 6Y Odst´p mi´dzy elektrodami Êwiecy, mm 0,6-0,7 Masa Masa, bez paliwa, kg Emisje ha∏asu (Patrz ad.
Seite 288: Deklaracja Zgodnoêci We
Nazwa producenta: Husqvarna AB, SE-561 82 Huskvarna, Szwecja (Telefon +46-36-146500). Husqvarna AB bierze pe∏nà odpowiedzialnoÊç za dmuchaw´ plecakowà, platform´ BP152PR reprezentowanà na podstawie modelu: McCulloch GB 355BP poczàwszy od numerów seryjnych z 2016 r. Numer modelu oraz rok wraz z numerami seryjnymi sà wyraênie podane na tabliczce znamionowej.
Seite 289: Sümbolite Tähendus Sümbolid
SÜMBOLITE TÄHENDUS Sümbolid ETTEVAATUST! Vääral või hooletul Kütusepump. kasutamisel võib seade olla ohtlik, põhjustada raskeid vigastusi või kasutaja ja teiste inimeste surma. Loe käsitsemisõpetus põhjalikult läbi, et Ümbritsevasse keskkonda leviv müra kõik eeskirjad oleksid täiesti arusaadavad, vastavalt Euroopa Ühenduse direktiivile. enne kui seadet kasutama hakkad.
Seite 290: Sisukord
SISUKORD Sisukord Enne käivitamist tuleb meeles pidada järgmist: SÜMBOLITE TÄHENDUS Sümbolid ..............289 Loe käsitsemisõpetus hoolikalt läbi. SISUKORD Sisukord ..............290 ETTEVAATUST! Pikaajaline müra võib tekitada püsiva kuulmiskahjustuse. Enne käivitamist tuleb meeles pidada järgmist: ..290 Sellepärast tuleb alati kanda MIS ON MIS? heakskiidetud kõrvaklappe.
Seite 291: Mis On Mis
MIS ON MIS? Mis on puhurseadme juures mis? Raam 14 Juhtkäepide Kanderihmad, rakmed 15 Seiskamislüliti Mootorikapott 16 Gaasihoovastik Puhuri korpus 17 Torupõlv Õhu sissepääsuava 18 Klamber Puhur 19 Painduv voolik Õhufilter 20 Juhtvoolik Käiviti käepide 21 Trossi klamber Kütusepaak 22 Vahetoru 10 Polster 23 Puhuritoru 11 Süüteküünlad...
Seite 292: Üldised Ohutuseeskirjad
ÜLDISED OHUTUSEESKIRJAD Üldised näpunäited Käivitamine Ära käivita seadet ruumis. Mootori heitgaasid võivad olla • TÄHTIS! tervisele kahjulikud. Seade on mõeldud üksnes muruplatside, teeradade, Pea meeles, et mootori heitgaasid asfaltteede jms puhtaks puhumiseks. sisaldavad vingugaasi, mis võib Tehke masinale enne kasutamist üldine ülevaatus, vt põhjustada vingugaasimürgitust.
Seite 293: Ohutusnõuded Kütuse Käsitsemisel
ÜLDISED OHUTUSEESKIRJAD Ohutusnõuded kütuse käsitsemisel ETTEVAATUST! Ole ettevaatlik kütuse käsitsemisel. Väldi tule-, plahvatus- ja sissehingamisohte. Rakmete sobitamine. Kasutage ületäitumise kaitsega kütusenõu. • Ärge kalla seadmesse kütust, kui mootor pole välja ETTEVAATUST! Seadmega töötades tuleb • lülitatud. Seiska mootor ning lase sel enne tankimist mõni alati kasutada rakmeid.
Seite 294: Isiklik Ohutusvarustus
OHUTUSEESKIRJAD Isiklik ohutusvarustus riideid, salle, ehteid ega muud taolist, et vähendada pöörlevate osade vahele jäämise ohtu. Kinnitage juuksed õlgadest kõrgemale. ETTEVAATUST! Seadmega töötamisel Tolmu tekke riski korral tuleb kasutada hingamiskaitset. tuleb kasutada ettenähtud isiklikku • kaitsevarustust. Isiklik kaitsevarustus ei välista õnnetusi, kuid vähendab vigastuse astet.
Seite 295: Seadme Ohutusvarustuse Kontroll Ja Hooldus
OHUTUSEESKIRJAD Seiskamislüliti ETTEVAATUST! Tugeva vibratsiooniga töötamine võib põhjustada vereringe- või Käivita mootor ja kontrolli, kas mootor seiskub, kui lükkad • närvikahjustusi, eriti neil, kel on lüliti seiskamisasendisse. vereringehäireid. Pöördu arsti poole, kui ilmneb nähte, mis võivad olla vibratsioonist põhjustatud. Sellisteks nähtudeks on näiteks muudatused nahas või nahavärvis, surin, nõelatorked, tundetus, nõrkus, värvimuutused nahal.
Seite 296: Üldised Tööeeskirjad
OHUTUSEESKIRJAD Kontrolli korrapäraselt, kas summuti on kindlalt seadme Koristage töö jäljed. Veenduge, et te pole prahti kellegi • • külge kinnitatud. aeda puhunud. Liigse müra vältimiseks kasutage seadet tavapärasel • tööajal. Vältige töötamist varahommikul või hilisõhtul. ETTEVAATUST! Olge tähelepanelik oma ümbruse suhtes.
Seite 297: Põhiline Lõikamistehnika
OHUTUSEESKIRJAD jne., mis takistaksid sind juhul, kui peaksid olema sunnitud See puhurseade on seljas kantav ning kasutamisel • kiiresti liikuma. Ole eriti ettevaatlik mäeküljel töötades. hoitakse seda õlgadele toetuvas kinnituses. Seda kasutatakse ja suunatakse parema käega torul oleva käepideme abil. Gaasihoovastik reguleerib õhujoa kiirust.
Seite 298: Puhurivooliku Ja Juhtkäepideme Kokkupanek
KOOSTAMINE Puhurivooliku ja juhtkäepideme Puhuritoru kokkupanek MÄRKUS. Pöörake torud nii, et neis olevad kruvid ei takistaks seadme kokkupanekut. Paigaldage vahe- ja puhuritoru. Ühendage puhurseade ja juhtvoolik painduva vooliku abil. • Joondage kruvid torudes olevate keermestatud avadega. Kinnitage painduva vooliku mõlemad otsad klambritega. Puhuritorude kokkupaneku lõpetuseks keerake kruvi kinni.
Seite 299: Kütuse Käsitsemine
KÜTUSE KÄSITSEMINE Küttesegu Segamine Bensiini ja õli omavaheliseks segamiseks kasuta alati • TÄHELEPANU! Seadmel on kahetaktimootor ja see vajab puhast nõu, mis on ette nähtud bensiini jaoks. töötamiseks bensiini ja kahetaktiõli segu. Et segu oleks õige, tuleb mõõta segatava õli kogus väga täpselt. Väiksemate Esiteks vala nõusse pool segatavast bensiinist.
Seite 300: Tankimine
KÜTUSE KÄSITSEMINE Tankimine ETTEVAATUST! Järgnevad ettevaatusabinõud vähendavad tulekahjuohtu: Tankige hästi ventileeritud kohas. Masinat ei tohi tankida siseruumides. Ära suitseta kütuse läheduses ega pane sinna midagi kuuma. Ära lisa kütust, kui mootor pole välja lülitatud. Seiska mootor ning lase sel enne tankimist mõni minut jahtuda.
Seite 301: Käivitamine Ja Seiskamine
KÄIVITAMINE JA SEISKAMINE Käivitamine ja seiskamine Käivitamine Suru seadme kere vastu maad vasaku käega (NB! mitte jalaga!). Võta starteri käepidemest kinni, tõmmake käivitusnöör parema käega aeglaselt välja, kuni tunned vastupanu (starteri hambad Z 87 haakuvad), soorita seejärel tugevaid ja kiirei d tõmbeid. Käivitusnööri ei tohi kerida käe ümber.
Seite 302: Üldised Näpunäited
HOOLDUS Üldised näpunäited Jahutussüsteem Ülevaatuse ja hoolduse tegemiseks eemaldage süütejuhe ja süüteküünal. Hoiduge kuumade pindadega kokku puutumast. Karburaator Võimalikult madala töötemperatuuri tagamiseks on seade Tühikäigu pöörete arvu reguleerimine varustatud jahutussüsteemiga. Jahutussüsteem koosneb järgnevatest osadest: Enne kui midagi reguleerida, vaata, et õhufilter oleks puhas ja et õhufiltriklapp oleks paigaldatud.
Seite 303: Õhufilter
HOOLDUS Õhufiltri õlitamine Puhasta süüteküünal väljaspoolt. Võta küünal maha ja kontrolli elektroodide vahekaugust. Reguleeri vahekauguseks 0,6-0,7 mm või asenda süüteküünal uuega. Kontrolli, et süüteküünlal oleks nn. raadiohäirete kõrvaldaja. 0,6-0,7 Kasuta alati spetsiaalset filtriõli. Et filtriõli kataks ühtlaselt filtri, on sinna lisatud lahustit. Seepärast ei tohi õli lasta nahale sattuda.
Seite 304: Hooldusskeem
HOOLDUS Hooldusskeem Allpool on toodud üldised hoolduseeskirjad. Kui tekib küsimusi, tuleb võtta ühendust hoolduspunktiga. Igapäevane Iganädalane Igakuine Hooldus hooldus hooldus hooldus Puhasta seade väljastpoolt. Kontrollige, et gaasihoovastik töötab korralikult. Kontrolli, kas seiskamislüliti toimib. Kontrollige, kas õhufilter on puhas. Kontrolli, et kruvid ja mutrid oleksid korralikult kinnitatud. Kontrolli, et mootorist, kütusepaagist ja -voolikutest ei pihkuks kütust.
Seite 305: Tehnilised Andmed
Tehnilised andmed Tehnilised andmed Tehnilised andmed GB 355BP (BP152PR) Mootor Maks. mootori võimsus ISO 8893 järgi, kW/ p/min 1,5/6500 Süütesüsteem Süüteküünlad NGK BPMR 7A/ Champion RCJ 6Y Elektroodide vahe, mm 0,6-0,7 Kaal Kaal ilma kütuseta, kg Müraemissioon (vt. märkust 1) Müra võimsustase, dBA Müra võimsustase, garanteeritud L Müratase...
Seite 306: Eü Kinnitus Vastavusest
Tootja nimi. Husqvarna AB, SE-561 82 Huskvarna, Rootsi (Tel. +46-36-146500). Husqvarna AB kannab ainuvastutust seljaskantava puhuri platvormi BP152PR eest, mis hõlmab mudelit: McCulloch GB 355BP seerianumbritega alates 2016. aastast ja uuemad. Mudelinumber on selgelt märgitud andmeplaadile koos aastaarvu ja sellele järgneva seerianumbriga.
Seite 307: Simbolu Noz±Me Simboli
SIMBOLU NOZ±ME Simboli BR±DINÅJUMS! Nepareizi vai pavir‰i Degvielas sknis. lietota ma‰¥na var but b¥stams darbar¥ks, kas var lietotÇjam vai citiem izrais¥t nopietnas traumas vai nÇves gad¥jumus. Ldzu izlasiet ‰o lieto‰anas pamÇc¥bu Trok‰¿u emisijas l¥menis atbilsto‰i Eiropas uzman¥gi un pÇrliecinaties, ka pirms ma‰¥nas Kopienas direkt¥vai.
Seite 308: Saturs Saturs
SATURS Saturs Pirms iedarbinÇ‰anas ievïrojiet sekojo‰o: SIMBOLU NOZ±ME Simboli ............... 307 Uzman¥gi izlas¥t ekspluatÇcijas instrukciju. SATURS Saturs ................. 308 BR±DINÅJUMS! Ilgsto‰a uzturï‰anÇs troksn¥ var rad¥t nopietnas dzirdes Pirms iedarbinÇ‰anas ievïrojiet sekojo‰o: ....308 traumas. Tapïc vienmïr lietojiet dzirdes KAS IR KAS? aizsargausti¿as.
Seite 309: Kas Ir Kas
KAS IR KAS? Ptïja uzbve Korpuss 14 Darb¥bas rokturis Uzkabes siksnas 15 Stop slïdzis Motora pÇrsegs 16 Drose∫vÇrsta regulators Ventilatora vÇks 17 L¥kums Gaisa iepldes sietfiltrs 18 Apskava Ventilators 19 LokanÇ ‰∫tene Gaisa att¥r¥tÇjs 20 Vad¥bas cauru∫vads Startera rokturis 21 ElektroinstalÇcijas skava Degvielas tvertne 22 Starpcaurule 10 Paliktnis...
Seite 310: Vispårîjas Dro·ibas Instrukcijas
VISPÅRîJAS DRO·IBAS INSTRUKCIJAS VispÇrïji IedarbinÇ‰ana Nekad nedarbiniet ma‰¥nu telpÇs. øemiet vïrÇ, ka motora • SVAR±GI! izpldes gÇzes var bt b¥stamas vesel¥bai. Ier¥ce ir paredzïta tikai zÇlÇju, taku, trotuÇru un taml¥dz¥gu Motora izpldes gÇzes satur oglek∫a virsmu t¥r¥‰anai. monoks¥du, kas var izrais¥t saindï‰anos ar Pirms lieto‰anas veiciet ma‰¥nai vispÇrïjo pÇrbaudi, skat.
Seite 311: Dro‰¥Ba Darbç Ar Egvielu
VISPÅRîJAS DRO·IBAS INSTRUKCIJAS Dro‰¥ba darbÇ ar egvielu UzglabÇjiet ier¥ci sausÇ, vïsÇ, labi vïdinÇtÇ un t¥rÇ vietÇ. • GlabÇjiet ma‰¥nu bïrniem nepieejamÇ vietÇ. BR±DINÅJUMS! Esiet ∫oti uzman¥gs, apejoties ar degvielu. Atcerieties, ka pastÇv aizdeg‰anÇs, eksplozijas un Lietojiet degvielas tvertni ar aizsargapr¥kojumu pret •...
Seite 312: Dro·±Bas Instrukcijas
DRO·±BAS INSTRUKCIJAS IndividuÇlais dro‰¥bas apr¥kojums Vienmïr valkÇjiet smagas, garas bikses, zÇbakus, cimdus • un kreklu ar garÇm piedurknïm. Lai mazinÇtu traumu g‰anas risku, kas saist¥ts ar priek‰metiem, kuri tiek ierauti BR±DINÅJUMS! Jebkuros ma‰¥nas rotïjo‰ajÇs da∫Çs, nevalkÇjiet va∫¥gu apìïrbu, ‰alles, lieto‰anas gad¥jumos ir jÇlieto valsts rotaslietas utt.
Seite 313: Ma‰¥Nas Dro‰¥Bas Apr¥Kojuma Kontrole, Apkope Un Serviss
DRO·±BAS INSTRUKCIJAS VibrÇciju samazinÇ‰anas sistïma BR±DINÅJUMS! Motora izpldes gÇzes ir karstas un var saturït dzirksteles, kas var Jsu ma‰¥na ir apr¥kota ar vibrÇciju slÇpï‰anas sistïmu, kas ir izrais¥t ugunsgrïku. Nekad nedarbiniet konstruïta, lai mazinÇtu vibrÇcijas un padar¥tu darbu ma‰¥nu telpÇs vai viegli uzliesmojo‰u maksimÇli vieglÇku.
Seite 314: Vispçrïjas Darba Instrukcijas
DRO·±BAS INSTRUKCIJAS VibrÇciju samazinÇ‰anas sistïma parastas darb¥bas laikÇ trok‰¿a slÇpïtÇjam un dzirkste∫u aizturï‰anas sietam apkope nav nepiecie‰ama. Pïc 50 stundu lieto‰anas ieteicams veikt trok‰¿a slÇpïtÇja apkopi vai nomain¥t to pret jaunu (nomai¿u dr¥kst veikt tikai pilnvarotÇ apkopes centrÇ). Aizsïrïjis siets izrais¥s dzinïja pÇrkar‰anu un var rad¥t nopietnus bojÇjumus.
Seite 315 DRO·±BAS INSTRUKCIJAS akme¿i, zari, bedres, utt.). Esiet sevi‰˙i uzman¥gs, BR±DINÅJUMS! Esiet informïts par savu strÇdÇjot uz sl¥pas virsmas. apkÇrtni. Ja kÇds tuvojas Jsu darba zonai, uzstÇdiet droseles vad¥bu zemÇkÇs droseles poz¥cijÇ, l¥dz persona atrad¥sies dro‰Ç attÇlumÇ. Nevïrsiet ptïja cauru∫vadu citu cilvïku, dz¥vnieku, spï∫u laukumu, atvïrtu logu vai automobi∫u u.c.
Seite 316: Pamata Darba Tehnika
DRO·±BAS INSTRUKCIJAS Pamata darba tehnika traucïjumus. ApstÇdiniet motoru un iz¿emiet priek‰metu. BR±DINÅJUMS! Uzmanieties no izsviestajiem priek‰metiem. Vienmïr lietojiet acu aizsargus. Akme¿i, gruÏi utt. var nonÇkt ac¥s un izrais¥t aklumu vai citas nopietnas traumas. Nepiedero‰us turiet pa gabalu. Bïrni, dz¥vnieki un pal¥gi nedr¥kst atrasties tuvÇk darba vietai par 15 metriem.
Seite 317: PTïja Cauru∫Vada Un Vad¥Bas Roktura Montçïa
MONTÅÎA Ptïja cauru∫vada un vad¥bas v¥t¿otajÇm atverïm cauru∫vados. Pïc ptïja cauru∫u montÇÏas pievelciet skrvi. Ja ir nepiecie‰amas garÇkas roktura montÇÏa izptïjcaurules, var pievienot vairÇkas starpposmu caurules. Savienojiet ptïju un vad¥bas cauru∫vadu ar lokano ‰∫teni. • Savienojiet abus lokanÇs ‰∫tenes galus. Izmantojiet ier¥ces deta∫as.
Seite 318: Degvielas Lieto·ana
DEGVIELAS LIETO·ANA Degviela Divtaktu e∫∫a Lai iegtu vislabÇko rezultÇtu un veiktspïju, izmantojiet • UZMAN±BU! IekÇrta ir apr¥kota ar divtaktu dzinïju un tÇ ir augstas kvalitÇtes piln¥bÇ sintïtisku motoriem ar gaisa jÇdarbina ar benz¥na un divtaktu dzinïjiem piemïrotas e∫∫as dzesï‰anu paredzïtu divtaktu motoru e∫∫u, kas sajaukta mais¥jumu.
Seite 319: Degvielas Uzpild¥‰Ana
DEGVIELAS LIETO·ANA Degvielas uzpild¥‰ana BR±DINÅJUMS! Sekojo‰ie uzman¥bas pasÇkumi mazinÇs aizdeg‰anÇs risku: AtkÇrtoti piepildiet degvielu tikai labi vïdinÇmÇ vietÇ. Nekad nepiepildiet degvielu iek‰telpÇs. Nesmï˙ïjiet un neturiet siltus priek‰metus degvielas tuvumÇ. Vienmïr izslïdziet motoru, pirms degvielas uzpild¥‰anas. Pirms degvielas uzpild¥‰anas izslïdziet motoru un ∫aujiet tam daÏas mintes atdzist.
Seite 320: Iedarbinå·ana Un Apstådinå·ana
IEDARBINÅ·ANA UN APSTÅDINÅ·ANA IedarbinÇ‰ana un apstÇdinÇ‰ana IedarbinÇ‰ana Pieturiet ar kreiso roku ma‰¥nas korpusu stingri pie zemes (IEVîROT! Ne ar kÇju pal¥dz¥bu!). Satveriet startera rokturi ar labo roku un lïnÇm izvelciet startera auklu, kamïr jtat Z 87 pretest¥bu (startera sa˙eri), un tad raujiet auklu strauji un spïc¥gi.
Seite 321: Vispçrïji
APKOPE VispÇrïji Dzesï‰anas sistïma Lai veiktu ier¥ces apskati un apkopi, no¿emiet aizdedzes vadu un aizdedzes sveci. Izvairieties no jebkÇda kontakta ar karstÇm virsmÇm. Karburators Ma‰¥na ir apr¥kota ar dzesï‰anas sitïmu, lai nodo‰inÇtu maksimÇlu zemu motora temperatru darba laikÇ. Br¥vgaitas apgriezienu skaita regulï‰ana Dzesï‰ana sistïma sastÇv no: Pirms tiek uzsÇkti jebkÇdi pieregulï‰anas darbi, jÇpÇrbauda DzesinÇ‰anas spÇrni¿iem uz cilindra.
Seite 322: Gaisa Filtrs
APKOPE Not¥riet aizdedzes sveces Çrpusi. Iz¿emiet sveci un pÇrbaudiet Ja ma‰¥na tiek lietota putek∫ainos apstÇk∫os, gaisa filtrs ir sveãvada uzga∫a elektrodu atstarpi. Noregulïjiet atstarpi l¥dz jÇiee∫∫o. Skatiet norÇd¥jumus zem rubrikas Gaisa filtra 0,6-0,7 mm vai nomainiet aizdedzes sveci. PÇrbaudiet, lai iee∫∫o‰ana.
Seite 323: Apkopes Grafiks
APKOPE Apkopes grafiks TÇlÇk tekstÇ iepaz¥simies ar daÏÇm vispÇrïjam apkopes instrukcijÇm. Ja js vïlaties papildu informÇciju, griezieties servisa darbn¥cÇ. Ikdienas Nedï∫as Ikmïne‰a Apkope apkope apkope apkope Not¥riet ma‰¥nas virsmu. PÇrbaudiet, vai droseles vad¥ba darbojas dro‰i. PÇrbaudiet, vai stopslïdzis darbojÇs. PÇrbaudiet, vai gaisa filtrs ir t¥rs. PÇrbaudiet, vai skrves un uzgrieÏ¿i ir piegriezti.
Seite 324: Tehniskie Dati
Tehniskie dati Tehniskie dati Tehniskie dati GB 355BP (BP152PR) Motors Maks. motora jauda saska¿Ç ar ISO 8893, kW/ apgr./min. 1,5/6500 Aizdedzes sistïma Aizdedzes svece NGK BPMR 7A/ Champion RCJ 6Y Elektrodu attÇlums, mm 0,6-0,7 Svars Svars, bez degvielas, kg Trok‰¿a emisijas (skat¥t piez¥mi.1) Ska¿as jaudas l¥menis, mïr¥ts dB(A) Ska¿as jaudas l¥menis, garantïts L...
Seite 325: Garantija Par Atbilst¥Bu Ek Standartiem
(Attiecas vien¥gi uz Eiropu) RaÏotÇja nosaukums: Husqvarna AB, SE-561 82 Huskvarna, Zviedrija (Tel. +46-36-146500). Husqvarna AB uz¿emas pilnu atbild¥bu par mugursomas tipa ptïja platformu BP152PR, kas atbilst modelim: McCulloch GB 355BP , sÇkot ar 2016. gada sïrijas numuriem un turpmÇk. Mode∫a numurs ir skaidri norÇd¥ts vienkÇr‰Ç tekstÇ uz datu plÇksn¥tes kopÇ...
Seite 326: Sutartiniai Îenklai Simboliai
SUTARTINIAI ÎENKLAI Simboliai ØSPñJIMAS! Netinkamai ar neatsargiai Kuro siurblys. naudojant ∞rengin∞, jis gali sunkiai ar mirtinai suÏaloti operatori˜ ar kitus asmenis. Triuk‰mo emisija ∞ aplinkà pagal Europos Prie‰ naudodami ∞rengin∞ atidÏiai Bendrijos direktyvà. Ørenginio emisija perskaitykite operatoriaus vadovà ir pateikiama skyriuje ”Techniniai ∞sitikinkite, ar viskà...
Seite 327: Turinys
TURINYS Turinys Prie‰ uÏvesdami atkreipkite dòmes∞: SUTARTINIAI ÎENKLAI Simboliai ..............326 AtidÏiai perskaitykite operatoriaus vadovà. TURINYS Turinys ............... 327 ØSPñJIMAS! Ilgalaikis triuk‰mo poveikis gali negr∞Ïtamai pakenkti klausai. Todòl Prie‰ uÏvesdami atkreipkite dòmes∞: ......327 visada naudokite patvirtintas apsaugines PRISTATYMAS ausines. Pstuvo sudedamosios dalys ........
Seite 328: PStuvo Sudedamosios Dalys
PRISTATYMAS Pstuvo sudedamosios dalys Korpusas 14 Valdymo rankena Laikymo dirÏai 15 I‰jungiklis Variklio dangtis 16 Akceleratoriaus gaidukas Ventiliatoriaus vamzdis 17 Alknò Oro ∞siurbimo grotelòs 18 Gnybtas Ventiliatorius 19 Lanksãioji Ïarna Oro filtras 20 Valdymo vamzdis Starterio rankenòlò 21 Laid˜ pynòs spaustukas Kuro bakelis 22 Tarpinis vamzdis 10 Balnelis...
Seite 329: Bendros Saugos Priemonñs
BENDROS SAUGOS PRIEMONñS Bendroji informacija UÏvedimas Niekada nejunkite ∞renginio patalpoje. Variklio • SVARBU! i‰metamosios dujos gali bti pavojingos. Ørenginys skirtas nupsti tik vejas, takus, asfaltuotus kelius ir Variklio i‰metamosios dujos turi anglies pan. monoksido, kuriuo galima apsinuodyti. Dòl Prie‰ pjaudami atlikite bendràjà ∞renginio apÏirà, Ïr. to niekada nepaleiskite ir nedirbkite ‰iuo prieÏiros grafikà.
Seite 330: Saugumo Reikalavimai Kurui
BENDROS SAUGOS PRIEMONñS Saugumo reikalavimai kurui ØSPñJIMAS! Bkite atsargus su kuru. Saugokitòs atviros liepsnos, sprogim˜ ir nekvòpuokite degal˜ garais. Laikymo dirÏ˜ reguliavimas Naudokite degal˜ bakà su apsauga nuo perpylimo. • Niekada nepilkite kuro esant ∞jungtam ∞renginiui. I‰junkite ØSPñJIMAS! Dirbdami ∞renginiu visada •...
Seite 331: Saugos Instrukcijos
SAUGOS INSTRUKCIJOS Asmens saugos priemonòs Visada mvòkite sunkias ilgas kelnes, batus, pir‰tines ir • mar‰kinius ilgomis rankovòmis. Kad i‰vengtumòte suÏeidim˜ pavojaus, ∞traukus daiktus ∞ besisukanãias dalis, ØSPñJIMAS! Naudodami ∞rengin∞, visada nedòvòkite laisv˜ drabuÏi˜, ‰alik˜, papuo‰al˜ ir pan. dòvòkite patvirtintas asmens saugos Îiròkite, kad plaukai nekrist˜...
Seite 332: Ørenginio Saugos ∞Rangos Tikrinimas, Techninò PrieïiRa Ir Taisymas
SAUGOS INSTRUKCIJOS Ørenginio saugos ∞rangos Vibracijos slopinimo sistema tikrinimas, techninò prieÏira ir Js˜ ∞renginys turi vibracijos slopinimo sistemà, kuri iki minimumo sumaÏina vibracijà ir leidÏia sòkmingiau dirbti. taisymas ØSPñJIMAS! Ørenginio techninò prieÏira ir taisymas reikalauja specialaus pasirengimo. Tai ypaã susij´ su ∞renginio saugos ∞ranga.
Seite 333: Bendrosios Darbo Instrukcijos
SAUGOS INSTRUKCIJOS Duslintuvas AtsiÏvelkite ∞ savo kaimynus ir nenaudokite pstuvo netinkamu laiku, pvz., vòlai vakare ar anksti ryte. Noròdami sumaÏinti triuk‰mo lyg∞, vienu metu naudokite maÏiau ∞rengini˜. Perskaitykite ir laikykitòs paprast˜ nurodym˜, kaip maÏiausiai trikdyti aplinkini˜ ramyb´. Naudokite kuo maÏesn´ pstuvo galià. Paprastai nebtina •...
Seite 334: Pagrindiniai Darbo Principai
SAUGOS INSTRUKCIJOS ApÏiròkite, ar js˜ darbo vietoje nòra kliãi˜. PavyzdÏiui, Pstuvas yra kuprinòs tipo ir darbo metu jis laikymo dirÏais • • i‰siki‰usi˜ ‰akn˜, akmen˜, ‰ak˜, griovi˜, jei kartais tekt˜ tvirtinamas ant nugaros. Jis valdomas de‰ine ranka greitai pasitraukti. Labai atsargiai dirbkite ant staãi˜ ‰lait˜. prilaikant rankenà...
Seite 335: PTimo Vamzdïio Ir Valdymo Rankenòlòs Montavimas
MONTAVIMAS Ptimo vamzdÏio ir valdymo Pstuvo vamzdis rankenòlòs montavimas PASTABA: ∞sitikinkite, kad vamzdÏi˜ varÏtai nekliudo sujungti vamzdÏi˜ dalis. Surinkite tarpin∞ vamzd∞ ir pstuvo vamzd∞. Sujunkite pstuvà ir valdymo vamzd∞ lanksãiàja Ïarna. • Sulygiuokite varÏtus su srieginòmis vamzdÏi˜ angomis. Gnybtais priverÏkite abu lanksãiosios Ïarnos galus. Sujung´...
Seite 336: Kaip Elgtis Su Kuru
KAIP ELGTIS SU KURU Kuras Alyva dvitakãiams varikliams Kad pasiektumòte geriausi˜ rezultat˜ ir dirbtumòte kaip • ØSPñJIMAS! Ørenginyje ∞montuotas dvitaktis variklis ir visada galima na‰iau, naudokite kokybi‰kà visi‰kai sintetin´ alyvà reikia naudoti benzino ir dvitakãi˜ varikli˜ alyvos mi‰in∞. Labai oru au‰inamiems dvitakãiams varikliams santykiu 1:50 svarbu tiksliai pamatuoti naudojamos alyvos tr∞...
Seite 337: Kuro Pylimas
KAIP ELGTIS SU KURU Kuro pylimas ØSPñJIMAS! ·ios saugumo priemonòs sumaÏins gaisro pavoj˜: Degalus pilkite tik gerai vòdinamoje vietoje. Niekada j˜ ∞ ∞rengin∞ nepilkite patalpoje. Arti kuro nerkykite ir nestatykite ‰ilt˜ daikt˜. Prie‰ uÏpildami kurà, visada i‰junkite varikl∞. I‰junkite varikl∞ ir prie‰ pildami kurà leiskite jam keletà...
Seite 338: Øjungimas Ir I·jungimas
ØJUNGIMAS IR I·JUNGIMAS Øjungimas ir i‰jungimas UÏvedimas Kaire ranka spauskite ∞renginio korpusà prie Ïemòs (PASTABA! Ne koja!). Paimkite uÏvedimo rankenòl´, de‰ine ranka lòtai Z 87 traukite starterio lynel∞, kol pajusite pasiprie‰inimà (paleidimo dantys susikabins), tada patraukite greitai ir stipriai. Niekada nevyniokite starterio lynelio sau ant rankos.
Seite 339: Techninñ Prieîiìra
TECHNINñ PRIEÎIÌRA Bendroji informacija Au‰inimo sistema Noròdami atlikti patikrà ar technin´ prieÏirà, nuimkite uÏdegimo kabel∞ ir uÏdegimo Ïvak´. Stenkitòs neprisiliesti prie ∞kaitusi˜ pavir‰i˜. Karbiuratorius Siekiant Ïemiausios galimos variklio darbinòs temperatros, ∞renginys turi au‰inimo sistemà. Tu‰ãios eigos greiãio reguliavimas Au‰inimo sistemà sudaro: Prie‰...
Seite 340: Oro Filtras
TECHNINñ PRIEÎIÌRA pakeiskite Ïvak´. Îiròkite, ar Ïvakò turi taip vadinamà radijo Jei ∞renginys naudojamas dulkòtoje aplinkoje, oro filtras turi trukdÏi˜ slopinimà. bti i‰tepamas. Îr. nuorodas Oro filtro tepimas. Oro filtro tepimas 0,6-0,7 Visada naudokite specialià filtr˜ alyvà. Filtr˜ alyvoje yra tirpiklio, kuris padeda alyvai tolygiai pasiskirstyti filtre.
Seite 341: Techninòs PrieïiRos Grafikas
TECHNINñ PRIEÎIÌRA Techninòs prieÏiros grafikas Toliau pateikiamos bendros prieÏiros instrukcijos. Dòl papildomos informacijos kreipkitòs ∞ aptarnavimo centrà. Kasdienò Savaitinò Mònesinò Techninò prieÏira techninò techninò techninò prieÏira prieÏira prieÏira Nuvalykite ∞renginio i‰or´. Patikrinkite, ar saugiai veikia akceleratoriaus gaidukas. Patikrinkite, ar veikia i‰jungiklis. Patikrinkite, ar oro filtras yra ‰varus.
Seite 342: Techniniai Duomenys
Techniniai duomenys Techniniai duomenys Techniniai duomenys GB 355BP (BP152PR) Variklis Maks. variklio galia pagal ISO 8893, kW/ aps./min 1,5/6500 UÏdegimo sistema UÏdegimo Ïvakò NGK BPMR 7A/ Champion RCJ 6Y Tarpas tarp elektrod˜, mm 0,6-0,7 Svoris Svoris be degal˜, kg Triuk‰mo emisijos (Ïr.
Seite 343: Eb Atitikties Deklaracija
(galioja tik Europoje) Gamintojas: Husqvarna AB, SE-561 82 Huskvarna, ·vedija (Tel.: +46-36-146500). Husqvarna AB“ prisiima visà atsakomyb´ uÏ kuprinòs tipo pstuvo platformà BP152PR, kuri naudojama modeliams: McCulloch GB 355BP turint∞ 2016 met˜ ir naujesn∞ serijos numer∞ Modelio numeris yra ai‰kiai teksto pavidalu nurodytas modelio duomen˜ plok‰telòje.
Seite 344: Kªúâ K Symbolom Symboly
KªÚâ K SYMBOLOM Symboly Palivová pumpa. VAROVANIE! Stroj môÏe byÈ nebezpeãn˘, ak sa pouÏíva nesprávne alebo neopatrne a môÏe spôsobiÈ váÏne alebo smrteºné zranenia operátorovi alebo ostatn˘m osobám. Hlukové emisie do okolia sú v súlade so Prosím, preãítajte si pozorne tento návod na smernicou Európskej únie.
Seite 345: Obsah
OBSAH Obsah Pred na‰tartovaním dbajte na nasledovné: KªÚâ K SYMBOLOM Symboly ..............344 Starostlivo si preãítajte pokyny. OBSAH Obsah ................ 345 VAROVANIE! Dlhodobé vystavenie hluku môÏe spôsobiÈ trvalé po‰kodenie sluchu. Pred na‰tartovaním dbajte na nasledovné: ....345 VÏdy preto pouÏívajte schválené âO JE âO? chrániãe sluchu.
Seite 346: Âo Je Ão Na Fúkaãi
âO JE âO? âo je ão na fúkaãi? Rám 14 Prevádzková rukoväÈ Popruh 15 Vypínaã Kryt motora 16 Páãka Rám ventilátora 17 Koleno MrieÏka nasávania vzduchu 18 Svorka Ventilátor 19 PruÏná hadica âistiã vzduchu 20 Ovládacia trubica ·tartovacia rukoväÈ 21 Svorka kabeláÏe Palivová...
Seite 347: Eobecné Bezpeânostné Opatrenia
V·EOBECNÉ BEZPEâNOSTNÉ OPATRENIA V‰eobecné VAROVANIE! Tento prístroj vytvára poãas prevádzky elektromagnetické pole. Toto DÔLEÎITÉ! pole môÏe za urãit˘ch okolností spôsobovaÈ ru‰enie aktívnych alebo Tento stroj je urãen˘ v˘luãne na fúkanie trávnikov, pasivn˘ch implantovan˘ch lekárskych chodníkov, asfaltov˘ch ciest a podobne. prístrojov. Na zníÏenie rizika váÏneho Pred pouÏitím vykonajte celkovú...
Seite 348: Bezpeãnosè Práce S Palivom
V·EOBECNÉ BEZPEâNOSTNÉ OPATRENIA BezpeãnosÈ práce s palivom Stroj skladujte na suchom, chladnom a dobre vetranom • bezpra‰nom mieste. Stroj skladujte mimo dosahu detí. VAROVANIE! Pri zaobchádzaní s palivom buìte opatrní. Pamätajte na nebezpeãenstvo poÏiaru, v˘buchu alebo VÏdy pouÏívajte nádobu na palivo s ventilom proti •...
Seite 349: Bezpecnostny Príkaz
BEZPECNOSTNY PRÍKAZ Osobné ochranné prostriedky VÏdy noste pevné, dlhé nohavice, ãiÏmy, rukavice • a ko‰eºu s dlh˘m rukávom. Aby sa zníÏilo nebezpeãenstvo poranenia z dôvodu vtiahnutia VAROVANIE! Pri akomkoºvek pouÏívaní predmetov do rotujúcich ãastí, nenoste voºné obleãenie, stroja musíte pouÏívaÈ schválené osobné ‰ály, ‰perky atì.
Seite 350: Kontrola, Údrïba A Servis Bezpeãnostného Vybavenia
BEZPECNOSTNY PRÍKAZ Systém na tlmenie vibrácií pokyny v rámci kapitoly Kontrola, údrÏba a servis bezpeãnostného vybavenia stroja. Stroj je vybaven˘ systémom na tlmenie vibrácií, ktor˘ je urãen˘ na minimalizovanie vibrácií a uºahãuje jeho prevádzku. VAROVANIE! V˘fukové plyny z motora sú horúce a môÏu obsahovaÈ...
Seite 351: Eobecné Pracovné Pokyny
BEZPECNOSTNY PRÍKAZ Systém na tlmenie vibrácií pouÏívaní sa v‰ak nevyÏaduje Ïiadny servisn˘ zásah na tlmiãi ani na sitku lapaãa iskier. Po 50 hodinách pouÏívania odporúãame nechaÈ tlmiã a skontrolovaÈ alebo vymeniÈ v autorizovanom servisnom stredisku. Zanesené sitko spôsobí prehriatie motora a môÏe zapríãiniÈ jeho váÏne po‰kodenie.
Seite 352 BEZPECNOSTNY PRÍKAZ skor˘ch rann˘ch hodinách alebo neskor˘ch noãn˘ch podobne) pre prípad, Ïe by ste sa muselí náhle pohnúÈ. hodinách. Dávajte si pozor pri práci na svahu. VAROVANIE! Dávajte pozor na svoje okolie. Ak sa ktokoºvek priblíÏi k miestu, kde vykonávate prácu, nastavte ovládanie plynu na najniÏ‰iu hodnotu, k˘m dotyãná...
Seite 353: Základné Pracovné Techniky
BEZPECNOSTNY PRÍKAZ Základné pracovné techniky pracovnú teplotu motora, ão môÏe spôsobiÈ zlyhanie motora. Vypnite motor a predmet odstráÀte. VAROVANIE! Dávajte pozor na odletujúce predmety. VÏdy pouÏívajte ochranné pomôcky na ochranu oãí. Kamene, úlomky, atì. môÏu vyletieÈ do oãí a zapríãiniÈ slepotu alebo váÏne poranenie. Neoprávnené...
Seite 354: Montáï Fúkacej Trubice A Ovládacej Rukoväti
MONTÁÎ MontáÏ fúkacej trubice a Trubica fúkaãa ovládacej rukoväti POZNÁMKA: Skontrolujte, ãi sú skrutky v trubiciach vybraté, aby vám neprekáÏali pri montáÏi. Namontujte strednú trubicu Spojte fúkaã a regulaãnú trubicu pomocou pruÏnej • a fúkaciu trubicu. Zarovnajte skrutky so závitov˘mi otvormi v hadice.
Seite 355: Narábanie S Palivom
NARÁBANIE S PALIVOM Palivo Dvojtaktn˘ olej Na dosiahnutie t˘ch najlep‰ích v˘sledkov a v˘konu • NEZABUDNITE! Stroj je vybaven˘ dvojtaktn˘m motorom a pouÏívajte kvalitn˘ plne syntetick˘ olej na vzduchom vÏdy sa musí prevádzkovaÈ s pouÏitím zmesi benzínu a chladené dvojtaktné motory zmie‰an˘ s palivom v dvojtaktného motorového oleja.
Seite 356: Dopæàanie Paliva
NARÁBANIE S PALIVOM DopæÀanie paliva VAROVANIE! Ak budete dodrÏiavaÈ nasledovné opatrenia, zmen‰íte t˘m riziko poÏiaru: Palivo dopæÀajte v dobre vetranom priestore. Palivo do stroja nikdy nedopæÀajte v uzavretom priestore. Nefajãite alebo neklaìte teplé predmety v blízkosti paliva. Pred dopæÀaním paliva vÏdy vypnite motor.
Seite 357: Tart A Stop
·TART A STOP ·tart a stop ·tartovanie ªavou rukou drÏte stroj na zemi (VAROVANIE! Neprid⁄Ïajte ho nohou!). Uchopte ‰tartovacie drÏadlo, pravou rukou pomaly potiahnite ‰núru, aÏ k˘m nepocítite ist˘ odpor (západky Z 87 ‰tartéra sa zachytávajú), a potom ‰núru r˘chlo a silno potiahnite.
Seite 358: Eobecné
ÚDRÎBA V‰eobecné Chladiaci systém Na vykonanie kontroly a údrÏby odmontujte kábel zapaºovania a zapaºovaciu svieãku. Îiadnou ãasÈou tela sa nedot˘kajte horúcich povrchov. Karburátor Na udrÏiavanie ão najniÏ‰ej pracovnej teploty je stroj vybaven˘ chladiacim systémom. Nastavenie voºnobeÏn˘ch otáãok Chladiaci systém pozostáva z: Pred ak˘mkol’vek nastavovaním skontrolujte, ãi je vzduchov˘...
Seite 359: Vzduchov˘ Filter
ÚDRÎBA Vyãistite vonkaj‰ok zapaºovacej svieãky. Odmontujte ju a nahrádzaÈ nov˘m. Po‰koden˘ filter sa musí vÏdy vymeniÈ. skontrolujte medzeru medzi elektródami. Nastavte medzeru na 0,6 - 0,7 mm alebo vymeÀte zapaºovaciu svieãku. Ak pouÏívate stroj v pra‰nom prostredí, vzduchov˘ filter musí Skontrolujte, ãi je zapaºovacia svieãka správne nasadená.
Seite 360: Plán Údrïby
ÚDRÎBA Plán údrÏby Dole nájdete niektoré v‰eobecné pokyny ohºadom údrÏby. Ak chcete získaÈ viac informácií, kontaktujte najbliÏ‰iu servisnú dielÀu. T˘Ïdenná Mesaãná ÚdrÏba Denná údrÏba údrÏba údrÏba Vyãistite vonkaj‰ok stroja. Skontrolujte, ãi ovládanie plynu bezpeãne funguje. Skontrolujte, ãi vypínaã funguje správne. Skontrolujte, ãi je vzduchov˘...
Seite 361: Technické Údaje
Technické údaje Technické údaje Technické údaje GB 355BP (BP152PR) Motor Max. v˘kon motora podºa ISO 8893, kW/ ot./min. 1,5/6500 Zapaºovací systém Zapaºovacia svieãka NGK BPMR 7A/ Champion RCJ 6Y Medzera medzi elektródami, mm 0,6-0,7 HmotnosÈ HmotnosÈ bez paliva, kg Emisie hluku (pozri poznámku 1) Hladina akustického v˘konu, meraná...
Seite 362: Eú Vyhlásenie O Zhode
Názov v˘robcu: Husqvarna AB, SE-561 82 Huskvarna, ·védsko (Tel.: +46-36-146500). SpoloãnosÈ Husqvarna AB nesie plnú zodpovednosÈ za platformu chrbtov˘ch fúkaãov BP152PR, ktorú predstavujú modely: McCulloch GB 355BP od v˘robn˘ch ãísel 2016 a nov‰ích. âíslo modelu je zreteºne uvedené obyãajn˘m písmom na pozdæÏnom typovom ‰títku spolu s rokom a za ním nasledujú...
Seite 363: Obja·njenje Znakova Znakovi
OBJA·NJENJE ZNAKOVA Znakovi UPOZORENJE! Neoprezna ili nepravilna Pumpica za gorivo. uporaba stroja moÏe dovesti do ozbiljnih, ãak i fatalnih ozljeda korisnika ili drugih. Stvaranje buke prema okuÏenju prema EC PaÏljivo proãitajte priruãnik i dobro shvatite uputi. Jaãina buke stroja se navodi u sadrÏaj prije rukovanja strojem.
Seite 364: Sadrîaj Sadrïaj
SADRÎAJ SadrÏaj Prije paljenja obratite paÏnju na sljedeçe: OBJA·NJENJE ZNAKOVA Znakovi ..............363 PaÏljivo proãitajte priruãnik. SADRÎAJ SadrÏaj ............... 364 UPOZORENJE! Dugotrajno izlaganje buci moze uzroãiti trajne ozljede sluha. Zato Prije paljenja obratite paÏnju na sljedeçe: ....364 upotrijebljavajte stalno odobrene ·TO JE ·TO? nau‰nice za za‰titu sluha.
Seite 365: Sastavni Dijelovi Puhaãa
·TO JE ·TO? Sastavni dijelovi puhaãa. Okvir 14 Radna ruãica Naramenice 15 Glavni prekidaã Poklopac motora 16 Regulator gasa Oklop ventilatora 17 Lakat Re‰etka dovoda zraka 18 Spojnica Ventilator 19 Fleksibilno crijevo Filtar zraka 20 Kontrolna cijev Ruãica za paljenje 21 Stezaljka za oÏiãenje Spremnik goriva 22 Srednja cijev...
Seite 366: Opåenita Pravila Za Sigurnost Na Radu
OPåENITA PRAVILA ZA SIGURNOST NA RADU Opçenito Paljenje Nikada nemojte paliti stroj u zatvorenim prostorijama. • VAÎNO! Ispu‰ni plinovi motora mogu biti opasni. Stroj je namijenjen samo za propuhivanje zrakom travnjaka, Ispu‰ni plinovi motora sadrÏe ugljiãni staza, asfaltnih cesta i sliãno. monoksid koji moÏe izazvati trovanje Prije upotrebe pregledajte stroj.
Seite 367: Sigurnost Pri Rukovanju S Gorivom
OPåENITA PRAVILA ZA SIGURNOST NA RADU Sigurnost pri rukovanju s gorivom UPOZORENJE! Budite jako oprezni pri rukovanju gorivom. Imajte na umu opasnost od vatre, eksplozije i udisanja ispu‰nih plinova. Pode‰avanje remena Koristite spremnik goriva s protuprelivnim ventilom. • Nikada nemojte puniti gorivo u stroj dok radi. Zaustavite •...
Seite 368: Uputstva Za Sigurnost Na Radu
UPUTSTVA ZA SIGURNOST NA RADU Osobna za‰titna oprema dijelove, nemojte nositi labavu odjeçu, ‰alove, nakit i sliãno. Uãvrstite kosu iznad ramena. Masku za disanje treba upotrebljavati u pra‰njavim radnim • UPOZORENJE! Pri svakoj upotrebi stroja uvjetima. çe se samo propisana osobna za‰itna oprema upotrijebiti.
Seite 369: Provjera, Odrïavanje I Servisiranje Siguronosne Opreme Stroja
UPUTSTVA ZA SIGURNOST NA RADU Sistem za smanjivanje vibracija UPOZORENJE! Ispu‰ne pare iz motora su vruçe i mogu sadrÏavati iskre koje mogu Va‰ stroj je opremljen sa sistemom za smanjivanje vibracija izazvati poÏar. Nikada nemojte upaliti ãija je svrha da umanji vibracije i olak‰a rad. stroj u zatvorenoj prostoriji ili blizu zapaljivog materijala! UPOZORENJE! Unutarnjost ispu‰nog lonca...
Seite 370: Opçenite Upute Za Rad
UPUTSTVA ZA SIGURNOST NA RADU Sistem za smanjivanje vibracija hvatanje iskri nakupljaju se naslage ãa÷e. No za uobiãajeno kori‰tenje kuçevlasnika prigu‰ivaã i mreÏicu za hvatanje iskri nije potrebno servisirati. Nakon 50 sati kori‰tenja preporuãujemo servisiranje ili zamjenu prigu‰ivaãa kod ovla‰tenog servisnog distributera. Zaãepljena mreÏica uzrokuje pregrijavanje motora i moÏe Redovno provjeravajte ima li pukotina ili nepravilnosti na •...
Seite 371 UPUTSTVA ZA SIGURNOST NA RADU kamenje, grane, rupe i sliãno) prilikom boãnog UPOZORENJE! Pazite na okruÏenje. Ako premje‰tanja. Budite izuzetno oprezni pri radu na kosini. netko pristupi radnom podruãju, postavite kontrolu gasa na najmanju brzinu dok se osoba ne na÷e na sigurnoj udaljenosti. Puhaã...
Seite 372: Osnovna Tehnika Ãi ‰Çenja
UPUTSTVA ZA SIGURNOST NA RADU Osnovna tehnika ãi ‰çenja Pazite da li‰çe ili smeçe ne blokira dovod zraka. Zaãepljen • dovod zraka smanjuje kapacitet otpuhivanja stroja i poveçava radnu temperaturu motora, ‰to moÏe UPOZORENJE! Pazite na izbaãene prouzroãiti kvar motora. Zaustavite motor i uklonite predmete.
Seite 373: Sastavljanje Cijevi Za Otpuhivanje I Kontrolne Ruãice
SASTAVLJANJE Sastavljanje cijevi za otpuhivanje Cijev puhaãa i kontrolne ruãice NAPOMENA: Provjerite jesu li vijci u cijevima uklonjeni iz prolaza kako ne bi ometali sastavljanje. Sastavite sredi‰nju Spojite puhaã i cijev za otpuhivanje s fleksibilnim • cijev i cijev za ispuhivanje. Poravnajte vijke s otvorima s crijevom.
Seite 374: Rukovanje Gorivom
RUKOVANJE GORIVOM Gorivo Dvotaktno ulje Za najbolje ishode i uãinak koristite kvalitetno potpuno • PAÎNJA! Stroj je opremljen sa dvotaktnim motorom i uvijek sintetiãko ulje za zrakom hla÷ene dvotaktne motore u se mora koristiti mje‰avina benzina i ulja za dvotaktne motore. omjeru od 1:50 (2%) VaÏno je da dobro odmjerite koliãinu ulja koja treba biti pomije‰ana kako biste osigurali ispravnu mje‰avinu.
Seite 375: Punjenje Goriva
RUKOVANJE GORIVOM Punjenje goriva UPOZORENJE! Slijedeçe mjere opreznosti smanjit çe opasnost od poÏara: Napunite gorivom u dobro prozraãenom podruãju. Nikada nemojte stroj puniti gorivom u zatvorenom prostoru. Nemojte pu‰iti i ne stavljajte tople predmete u blizinu goriva. Uvijek iskljuãite motor prije punjenja. Zaustavite motor i pustite ga da se ohladi nekoliko minuta prije ponovnog punjenja.
Seite 376: Ukljuâivanje I Iskljuâivanje
UKLJUâIVANJE I ISKLJUâIVANJE Ukljuãivanje i iskljuãivanje Paljenje Pritisnite lijevom rukom tijelo stroja na tlo (OBAVIJEST! Ne koristite nogu!). Primite startnu ruãicu desnom rukom i polako povucite startno uÏe dok ne osjetite malo otpora, (zahvataã Z 87 uhvati kotur startera) zatim naglo povucite uÏe. Nikad ne omotavajte startno uÏe oko ‰ake.
Seite 377: Opçenito
ODRÎAVANJE Opçenito Rashladni sistem Da biste izvr‰ili provjeru i odrÏavanje uklonite kabel paljenja i svjeçicu. Sve dijelove tijela drÏite daleko od vruçih povr‰ina. Rasplinjaã Stroj je opremljen s rashladnim sistemom kako bi se odrÏala Uga÷anje brzine okretaja u praznom hodu najniÏa moguça temperatura za vrijeme rada.
Seite 378: Filter Za Zrak
ODRÎAVANJE promjenite svjeãicu. Nadgledajte da svjeçica ima tkz. ‰titnik Ukoliko se stroj koristi pod pra‰njavim uvjetima treba filter protiv radio valova. zraka podmazati. Vidi uputstva pod rubrikom Podmazivanje filtera zraka. 0,6-0,7 Podmazivanje filtera zraka Uvijek koristite posebno ulje za filter. Ulje za filter sadrÏi otapalo da bi se lako raspodjelilo po filteru.
Seite 379: Raspored Odrïavanja
ODRÎAVANJE Raspored odrÏavanja Ovdje çete naçi neke opçenite upute o odrÏavanju. Ukoliko imate jo‰ pitanja, obratite se ovla‰tenom serviseru. Mjeseãni OdrÏavanje Dnevni nadzor Nadzor tjedno nadzor Oãistite vanjski dio stroja. Provjerite da li regulator gasa radi na siguran naãin. Provjerite da stop prekidaã radi. Provjerite je li filtar zraka ãist.
Seite 380: Tehniãki Podaci
Tehniãki podaci Tehniãki podaci Tehniãki podaci GB 355BP (BP152PR) Motor Maks. snaga motora, sugl.. ISO 8893, kW/ rpm 1,5/6500 Sistem paljenja Svjeçica NGK BPMR 7A/ Champion RCJ 6Y Razmak elektroda, u mm 0,6-0,7 TeÏina Masa u kg, bez goriva Emitovanje buke (pogledajte napomenu 1) Jaãina zvuka, izmjerena u dB(A) Jaãina zvuka, garantovana L...
Seite 381: Ec-Uvjerenje O Podudaranju
Tvrtka Husqvarna AB ovime izjavljuje iskljuãivu odgovornost za platformu puhaãa za no‰enje na le÷ima BP152PR koju predstavlja model: McCulloch GB 355BP sa serijskim brojevima iz 2016. i novije. Broj modela jasno je naveden obiãnim tekstom na nazivnoj ploãici, uz serijske brojeve u nastavku.
Seite 382: Kaj Pomenijo Simboli Simboli
KAJ POMENIJO SIMBOLI Simboli OPOZORILO! Naprava je lahko nevarna, ârpalka za gorivo. ãe se uporablja nepravilno ali povr‰no, in lahko upravljavcu ali drugim povzroãi resne oziroma celo smrtne po‰kodbe. Natanãno preberite navodila za uporabo in Emisija hrupa v okolico v skladu z direktivo se prepriãajte, da ste jih razumeli, predno Evropske skupnosti.
Seite 383: Vsebina
VSEBINA Vsebina Pred vÏigom bodite pozorni na naslednje: KAJ POMENIJO SIMBOLI Simboli ............... 382 Natanãno preberite navodila za uporabo. VSEBINA Vsebina ..............383 OPOZORILO! Dolgotrajna izpostavljenost hrupu lahko povzroãi trajne okvare sluha. Pred vÏigom bodite pozorni na naslednje: ....383 Zato vedno nosite odobreno za‰ãitno KAJ JE KAJ? opremo za u‰esa.
Seite 384: Kaj Je Kaj
KAJ JE KAJ? Sestavni deli pihalnika Okvir 14 Upravljalna roãica Oprtnik 15 Izklopno stikalo Pokrov motorja 16 Uravnavanje plina Ohi‰je ventilatorja 17 Koleno Re‰etka dovoda zraka 18 Objemka Ventilator 19 Gibljiva cev âistilec zraka 20 Krmilna cev Startna roãica 21 Objemka za kabelski snop Posoda za gorivo 22 Vmesna cev 10 Nastavek...
Seite 385 SPLO·NA NAVODILA ZA VARNOST Splo‰no VÏig Stroja ne vÏigajte v zaprtem prostoru. Vdihovanje • POMEMBNO! izpu‰nih plinov je lahko nevarno. Naprava je primerna zgolj za pihanje trave, poti, asfaltnih Izpu‰ni plini vsebujejo ogljikov monoksid, cest in podobnega. ki lahko povzroãi zastrupitev z njim. Pred uporabo opravite celovit pregled stroja, glejte urnik Zaradi tega nikoli ne vÏigajte in imejte vzdrÏevanja.
Seite 386: Splo·na Navodila Za Varnost Splo‰No
SPLO·NA NAVODILA ZA VARNOST Varna uporaba goriva Shranjujte napravo v suhem, hladnem, dobro • prezraãevanem in nepra‰nem prostoru. Napravo shranjujte izven dosega otrok. OPOZORILO! Bodite previdni, kadar rokujete z gorivom. Mislite na nevarnost Uporabljajte posodo za gorivo, za‰ãiteno proti • poÏara, eksplozije in po‰kodb pri vdihu.
Seite 387: Navodila Za Varno Uporabo
NAVODILA ZA VARNO UPORABO Osebna za‰ãitna oprema po‰kodb zaradi uvleka predmetov v vrtljive dele, ne nosite ohlapnih oblaãil, ‰alov, nakita itd. Dolge lase si spnite tako, da bodo nad vi‰ino ramen. OPOZORILO! Ob vsaki uporabi stroja âe obstaja tveganje pra‰enja, je treba uporabljati dihalno •...
Seite 388: Pregled, Vzdrïevanje In Servis Varnostne Opreme Stroja
NAVODILA ZA VARNO UPORABO Sistem du‰enja tresljajev OPOZORILO! Izpu‰ni plini so vroãi in lahko vsebujejo iskre, ki lahko povzroãijo poÏar. Va‰ stroj je opremljen s sistemom du‰enja vibracij, ki je Zato stroja nikoli ne vÏigajte v zaprtih zasnovan tako, da tresljaje ublaÏi na najmanj‰o moÏno prostorih ali v bliÏini vnetljivih snovi! stopnjo in vam s tem olaj‰a delo.
Seite 389: Splo‰Na Navodila Za Delo
NAVODILA ZA VARNO UPORABO Sistem du‰enja tresljajev Zama‰en lovilnik povzroãi pregretje motorja in morebitne poslediãne resne po‰kodbe. Uporaba du‰ilnika s pokvarjenim lovilnikom isker ni dovoljena. Nikoli ne uporabljajte du‰ilca s po‰kodovano mreÏico za lovljenje isker. Redno preverjajte elemente za ublaÏitev tresljajev zaradi •...
Seite 390: Osnovna Delovna Tehnika
NAVODILA ZA VARNO UPORABO Osnovna varnostna pravila Nikoli ne odloÏite stroja s priÏganim motorjem, ãe ga ne • morete nadzorovati. Izpu‰ni plini vsebujejo ogljikov monoksid, ki lahko povzroãi • zastrupitev z njim. Zaradi tega nikoli ne vÏigajte in imejte Z 87 stroja vÏganega v zaprtih prostorih, ali pa tam, kjer je prezraãevanje pomanjkljivo.
Seite 391 NAVODILA ZA VARNO UPORABO Îelen plin lahko nastavite z roãico ‰t. vrt. (D), s ãimer se izognete tudi neprekinjenemu drÏanju roãice med uporabo pihalnika. Poln plin je mogoãe doseãi tako, da roãico plina potisnite navznoter ali pa roãico ‰t. vrt. navzdol. Poskrbite, da na primer listje ali smeti ne blokirajo dovoda •...
Seite 392: Montaïa Pihalne Cevi In Krmilnega Vzvoda
MONTAÎA MontaÏa pihalne cevi in krmilnega Cev pihalnika vzvoda OPOMBA: Prepriãajte se, da odmaknete vijake v ceveh, da ne bi motili sestavljanja. Vmesno cev namestite na cev za PoveÏite pihalnik in krmilno cev z gibljivo cevjo. Pripnite • pihanje. Vijake poravnajte z navojnimi odprtinami v ceveh. Po oba dela gibljive cevi.
Seite 393: Ravnanje Z Gorivom
RAVNANJE Z GORIVOM Pogonsko gorivo Olje za dvotaktne motorje Za najbolj‰e rezultate in zmogljivost uporabite kakovostno • POZOR! Motorno Ïago poganja dvotaktni motor, zato je popolnoma sintetiãno olje za zraãno hlajene dvotaktne potrebno kot gorivo vedno uporabljati me‰anico bencina in olja motorje v razmerju 1:50 (2 %) za dvotaktne motorje.
Seite 394: Toãenje Goriva
RAVNANJE Z GORIVOM Toãenje goriva OPOZORILO! Naslednji varnostni ukrepi zmanj‰ujejo nevarnosti poÏara: Gorivo dolivajte v dobro prezraãenem prostoru. Goriva nikoli ne dolivajte v zaprtem prostoru. Pri rokovanju z gorivom ne kadite in ne imejte v bliÏini vroãih predmetov. Nikoli ne toãite goriva, ãe je motor vÏgan. Ugasnite motor in ga pustite nekaj minut hladiti, predno zaãnete z natakanjem.
Seite 395: Vîig In Izklop
VÎIG IN IZKLOP VÏig in izklop VÏig Telo stroja pritisnite k zemlji z levo roko (POZOR! Ne z nogo!). Primite vÏigalno roãico in z desno roko vlecite vÏigalno vrvico poãasi tako dolgo, da zaãutite odpor (vÏig zaãne "prijemati"), Z 87 potem pa potegnite hitro in moãno.
Seite 396: Splo‰No
VZDRÎEVANJE Splo‰no Hladilni sistem âe Ïelite napravo pregledati ali izvesti vzdrÏevalna dela, odstranite vÏigalni kabel in sveãko. Pazite, da se z deli telesa ne dotaknete vroãih povr‰in. Uplinjaã Stroj je opremljen s hladilnim sistemom, ki zagotavlja najniÏjo moÏno delovno temperaturo. Nastavitev hitrosti prostega teka Deli hladilnega sistema so: Predno zaãnete z nastavljanjem, poskrbite, da je zraãni filter...
Seite 397: Zraãni Filter
VZDRÎEVANJE Oljenje zraãnega filtra ali pa zamenjajte sveãko. Poskrbite, da ima sveãka t.i. za‰ãito proti radijskim motnjam. 0,6-0,7 Uporabljajte vedno specialno olje za filter. Olje za filter vsebuje razredãilo, zato ga je lahko porazdeliti po filtru. Izogibajte se stiku olja s koÏo. Filter dajte v plastiãno vreãko in nato dolijte olje.
Seite 398: Urnik Vzdrïevanja
VZDRÎEVANJE Urnik vzdrÏevanja Sledi nekaj splo‰nih navodil za vzdrÏevanje. âe potrebujete ‰e dodatna pojasnila, stopite v stik s servisno delavnico. Vsakodnevno Tedensko Meseãno VzdrÏevanje vzdrÏevanje vzdrÏevanje vzdrÏevanje Oãistite zunanje dele stroja. Preverite varno delovanje uravnavanja plina. Preglejte, ãe stop stikalo deluje. Preverite, ali je zraãni filter ãist.
Seite 399: Tehniãni Podatki Tehniãni Podatki
Tehniãni podatki Tehniãni podatki Tehniãni podatki GB 355BP (BP152PR) Motor Maks. izhodna moã motorja po ISO 8893, kW/ v/min 1,5/6500 Sistem vÏiga Sveãka NGK BPMR 7A/ Champion RCJ 6Y Odprtina elektrode, mm 0,6-0,7 TeÏa TeÏa, brez goriva, kg Emisije hrupa (glej opombo 1) Moã...
Seite 400: Es-Izjava O Skladnosti
Ime proizvajalca: Husqvarna AB, SE-561 82 Huskvarna, ·vedska (Tel +46-36-146500). Husqvarna AB prevzema popolno odgovornost za platformo nahrbtnega pihalnika BP152PR, model: McCulloch GB 355BP od serijskih ‰tevilk leta 2016. ·tevilka modela je jasno navedena na tipski plo‰ãici, skupaj z letnico in serijsko ‰tevilko.
Seite 401: Vysvùtlení Symbolò Symboly
VYSVùTLENÍ SYMBOLÒ Symboly V¯STRAHA! Pﬁi nesprávném nebo Benzínové ãerpadlo. neopatrném pouÏití se zaﬁízení mÛÏe stát nebezpeãn˘m nástrojem, coÏ mÛÏe obsluze nebo dal‰ím osobám zpÛsobit závaÏná nebo smrtelná zranûní. NeÏ zaãnete stroj pouÏívat, prostudujte si, Emise hluku do okolí dle direktivy prosím, peãlivû...
Seite 402: Obsah
OBSAH Obsah Pﬁed startováním nezapomínejte na následující: VYSVùTLENÍ SYMBOLÒ Symboly ..............401 Peãlivû si prostudujte návod k pouÏití. OBSAH Obsah ................. 402 V¯STRAHA! Dlouhodobé vystavování pÛsobení hluku mÛÏe vést k trvalému Pﬁed startováním nezapomínejte na následující: ..402 po‰kození sluchu. Proto vÏdy pouÏívejte CO JE CO? schválenou ochranu sluchu.
Seite 403: Co Je Co Na Foukaãi
CO JE CO? Co je co na foukaãi? Rám 14 Ovládací páka Nosn˘ popruh 15 Stop spínaã (vypínaã zapalování) Kryt motoru 16 Páãka plynu Pouzdro ventilátoru 17 Koleno Sítko nasávaného vzduchu 18 Svorka Ventilátor 19 PruÏná hadice Vzduchov˘ filtr 20 Ovládací trubka Startovací...
Seite 404: Obecná Bezpeânostní Opat¤Ení
OBECNÁ BEZPEâNOSTNÍ OPAT¤ENÍ V‰eobecnû Startování Nikdy nestartujte stroj v uzavﬁeném prostoru. Vdechování • UPOZORNùNÍ! v˘fukov˘ch zplodin je nebezpeãné. Tento stroj je urãen pouze pro pouÏití na travnat˘ch V˘fukové plyny motoru obsahují kysliãník plochách, chodnících, asfaltov˘ch cestách atp. uhelnat˘, kter˘ mÛÏe zpÛsobit otravu. Pﬁed pouÏitím stroje proveìte celkovou kontrolu (viz plán Proto nikdy nestartujte stroj nebo s ním údrÏby).
Seite 405 OBECNÁ BEZPEâNOSTNÍ OPAT¤ENÍ Nastavení postroje Stroj nikdy nestartujte: • - Pokud jste jej pﬁi tankování polili palivem. Je tﬁeba v‰echno rozlité palivo setﬁít a nechat palivo se vypaﬁit. V¯STRAHA! Pﬁi práci se strojem pouÏívejte vÏdy nosn˘ postroj. Pokud tak - JestliÏe jste potﬁísnili palivem sebe nebo odûv, pﬁevléknûte neuãiníte, znamená...
Seite 406: Bezpecnostní P¤Edpisy
BEZPECNOSTNÍ P¤EDPISY Osobní ochranné pomÛcky VÏdy pouÏívejte pevné dlouhé kalhoty, boty, rukavice a • triko s dlouh˘m rukávem. Za úãelem sníÏení nebezpeãí poranûní pﬁi vtaÏení pﬁedmûtÛ do rotujících ãástí, V¯STRAHA! Pﬁi kaÏdém pouÏití stroje je nepouÏívejte volné obleãení, ‰átky, ‰perky atd. Zajistûte, nutné...
Seite 407: Kontrola A Údrïba Bezpeãnostního Vybavení Stroje
BEZPECNOSTNÍ P¤EDPISY Antivibraãní systém U tlumiãÛ v˘fuku je velmi dÛleÏité, aby se uÏivatel ﬁídil pokyny pro kontrolu a údrÏbu stroje. Prostudujte si pokyny v ãásti Stroj je vybaven antivibraãním systémem, kter˘ je Kontrola a údrÏba bezpeãnostního vybavení stroje. konstruován tak, aby minimalizoval vibrace a usnadÀoval práci se strojem.
Seite 408: Obecné Pracovní Pokyny
BEZPECNOSTNÍ P¤EDPISY Antivibraãní systém Tlumiã pﬁístroje je vybaven síÈkou lapaãe jisker. • POZNÁMKA: SÍËKA LAPAâE JISKER TÉTO JEDNOTKY SE NEOPRAVUJE. Pﬁi provozování jednotky se na tlumiãi v˘fuku a síÈce lapaãe jisker vytváﬁejí karbonové usazeniny. Pﬁi bûÏném domácím pouÏívání fukaru v‰ak tlumiã ani sítko lapaãe jisker nevyÏadují...
Seite 409 BEZPECNOSTNÍ P¤EDPISY PouÏívejte stroj bûhem normální pracovní doby, abyste Ujistûte se, Ïe se mÛÏete volnû pohybovat a bezpeãnû • • nezpÛsobovali nadmûrn˘ hluk. Nepracujte brzy ráno nebo stát. Zkontrolujte, zda ve va‰em bezprostﬁedním okolí pozdû veãer. nejsou nûjaké pﬁekáÏky (koﬁeny, kameny, vûtve,jámy, pﬁíkopy apod.), pro pﬁípad, Ïe by bylo nutné...
Seite 410: Hlavní Principy Ãinnosti
BEZPECNOSTNÍ P¤EDPISY Hlavní principy ãinnosti Kontrolujte, zda nedo‰lo k zablokování pﬁívodu vzduchu • napﬁ. listím nebo smetím. Ucpan˘ pﬁívod vzduchu sniÏuje foukací kapacitu stroje a zvy‰uje pracovní teplotou V¯STRAHA! Dejte pozor na odmr‰tûné motoru, coÏ mÛÏe zpÛsobit po‰kození motoru. Vypnûte pﬁedmûty.
Seite 411: Montáï Trubky Foukaãe A Ovládací Rukojeti
MONTÁÎ MontáÏ trubky foukaãe a ovládací Foukací trubice rukojeti POZNÁMKA: Zajistûte, aby byly ‰rouby v trubicích posunuty stranou a nepﬁekáÏely pﬁi sestavování. Nasaìte stﬁední díl Spojte foukaã a ovládací trubku s pruÏnou hadicí. Spojte • trubky a koncovou trubku. Zarovnejte ‰rouby podle otvorÛ se svorkou pevnû...
Seite 412: Manipulace S Palivem
MANIPULACE S PALIVEM Palivo Olej pro dvoudobé motory Nejlep‰ího v˘konu dosáhnete pouÏitím kvalitního, plnû • VAROVÁNÍ! Stroj je vybaven dvoudob˘m motorem a pﬁi jeho syntetického oleje pro dvoudobé motory chlazené provozu se musí vÏdy pouÏít smûs benzínu a oleje pro vzduchem v pomûru 1:50 (2%).
Seite 413: Plnûní Paliva
MANIPULACE S PALIVEM Plnûní paliva V¯STRAHA! Pﬁi této ãinnosti hrozí nebezpeãí poÏáru, které mÛÏete sníÏit, kdyÏ budete dodrÏovat následující opatﬁení: DoplÀujte palivo v dobﬁe vûtraném prostoru. Nikdy nedoplÀujte palivo v místnosti. V blízkosti nádrÏí s palivem nekuﬁte a neumísÈujte horké pﬁedmûty. Pﬁed doplÀováním paliva vÏdy vypnûte motor.
Seite 414: Startování A Vypínání
STARTOVÁNÍ A VYPÍNÁNÍ Startování a vypínání Startování Pﬁitisknûte cel˘ stroj k zemi levou rukou (POZOR! Ne nohou!). Uchopte pravou rukou startovací rukojet’ a zvolna vytáhnete startovací lanko aÏ pocítíte odpor (v této chvíli do‰lo k Z 87 zaskoãení západek ve startovacím mechanizmu) a potom rychle a silnû...
Seite 415: Eobecnû
ÚDRÎBA V‰eobecnû Chladicí systém Pﬁed provádûním kontroly ãi údrÏby odpojte kabel zapalovací svíãky a vy‰roubujte svíãku. Ve‰keré ãásti tûla udrÏujte v dostateãné vzdálenosti od hork˘ch povrchÛ. Karburátor Zaﬁízení je vybaveno chladicím systémem, kter˘ zaji‰Èuje udrÏení co nejniÏ‰í provozní teploty. Nastavení volnobûÏn˘ch otáãek Chladicí...
Seite 416: Vzduchov˘ Filtr
ÚDRÎBA Oãistûte svíãku zapalování zevnû. Odmontujte ji a Pokud pracujete se strojem v pra‰ném prostﬁedí je zapotﬁebí zkontrolujte vzdálenost elektród. Upravte vzdálenost na 0,6- vzduchov˘ filtr napustit olejem. Viz pokyny pod rubrikou 0,7 mm nebo vymûÀte svíãku. Dbejte na to, aby svíãka mûla Napou‰tûní...
Seite 417: Schema Technické Údrïby
ÚDRÎBA Schema technické údrÏby V následujících odstavcích najdete nûkteré pokyny k provádûní obecné údrÏby. Pokud potﬁebujete dal‰í informace, spojte se se servisem. T˘denní Mûsíãní ÚdrÏba Denní údrÏba údrÏba údrÏba Oãistûte stroj zvenku. Pﬁekontrolujte správnou funkci plynu. Provûﬁte ãinnost vypínaãe. Zkontrolujte, zda je vzduchov˘ filtr ãist˘. Pﬁesvûdãte se, zda jsou matice a ‰rouby utaÏené.
Seite 418: Technické Údaje Technické Údaje
Technické údaje Technické údaje Technické údaje GB 355BP (BP152PR) Motor Maximální v˘kon motoru dle ISO 8893, kW/ ot./min. 1,5/6500 Systém zapalování Zapalovací svíãka NGK BPMR 7A/ Champion RCJ 6Y Vzdálenost elektrod, mm 0,6-0,7 Hmotnost Hmotnost, bez paliva, kg Emise hluku (viz poznámka 1) Hladina akustického v˘konu, zmûﬁená...
Seite 419: Es Prohlá‰Ení O Shodû
(Platí pouze pro Evropu) Název v˘robce: Husqvarna AB, SE-561 82 Huskvarna, ·védsko (Tel.+46-36-146500). Spoleãnost Husqvarna AB se zaruãuje za platformu zádového foukaãe BP152PR reprezentovanou modelem: McCulloch GB 355BP se sériov˘mi ãísly z roku 2016 a novûj‰ími. âíslo modelu je zﬁetelnû vyznaãeno na typovém ‰títku spolu s rokem, za nímÏ...
Seite 420: Explicaöia Simbolurilor Simboluri
EXPLICAÖIA SIMBOLURILOR Simboluri AVERTISMENT! Maäina poate deveni o Pompa de combustibil. unealtã periculoasã äi poate produce raniri grave sau mortale ale utilizatorului sau a altor persoane, în cazul în care este folositã în mod greäit sau neglijent. Producere de zgomot în mediul înconjurãtor Citiöi cu atenöie instrucöiunile de utilizare äi conform directivei Comunitãöii Europene.
Seite 421: Conöinut
CUPRINS Conöinut Înaintea pornirii trebuie observate urmãtoarele: EXPLICAÖIA SIMBOLURILOR Simboluri ............... 420 Citiöi cu atenöie instrucöiunile de utilizare. CUPRINS Conöinut ................ 421 AVERTISMENT! Expunere îndelungatã la zgomot poate duce la defecte de auz definitive. Înaintea pornirii trebuie observate urmãtoarele: ..... 421 De aceea folosiöi întotdeauna protecöia auzului PÂRÖILE COMPONENTE omologatã.
Seite 422: Pâröile Componente
PÂRÖILE COMPONENTE Care sunt componentele suflantei? Cadru 14 Mânerul de operare Curele de prindere 15 Contactul de oprire Capac motor 16 Butonul de acceletaöie Carcasã ventilator 17 Cot Filtru pentru prizã de aer 18 Clemã Ventilator 19 Furtun flexibil Curãöãtor de aer 20 Öeavã...
Seite 423: Mâsuri Generale De Protecöia Muncii
MÂSURI GENERALE DE PROTECÖIA MUNCII Generalitãöi Pornire Nu porniöi niciodatã maäina în interiorul casei. Fiöi conätient • IMPORTANT! de pericolul inhalãrii gazelor de eäapament de la motor. Dispozitivul este proiectat numai pentru curãöarea prin suflare a Gazele de eäapament ale motorului conöin gazonului, a aleilor, a drumurilor asfaltate äi a altor asemenea cãi monoxid de carbon, care poate produce de acces.
Seite 424: Siguranöa Manipulãrii Combustibilului
MÂSURI GENERALE DE PROTECÖIA MUNCII Siguranöa manipulãrii combustibilului Depozitaöi dispozitivul într-un loc uscat, rãcoros, bine aerisit • äi fãrã praf. Depozitaöi maäina în locuri inaccesibile pentru copii. AVERTISMENT! Fiöi atent în timpul lucrului cu combustibilul. Nu uitaöi de existenöa Folosiöi o canistrã pentru combustibil cu protecöie contra •...
Seite 425: Instrucöiuni De Siguranöâ
INSTRUCÖIUNI DE SIGURANÖÂ Echipament personal de protecöia Purtaöi întotdeauna pantaloni lungi, groäi, cizme, mãnuäi äi o • bluzã cu mâneci lungi. Pericol de vãtãmãri corporale din muncii cauza prinderii obiectelor în piesele rotative. Nu purtaöi haine largi, eäarfe, bijuterii etc. Pãrul lung trebuie prins deasupra nivelului umerilor.
Seite 426: Verificare, Întreöinere Äi Service Pentru Echipamentul De
INSTRUCÖIUNI DE SIGURANÖÂ Sistemul de amortizare a vibraöiilor instrucöiunile de la paragraful Verificare, întreöinere äi service pentru echipamentul de siguranöã al maäinii. Maäina Dvs. este înzestratã cu un sistem de amortizare a vibraöiilor, conceput sã reducã vibraöiile äi sã facã manevrarea mai AVERTISMENT! Gazele de eäapament ale uäoarã.
Seite 427: Instrucöiuni Generale De Lucru
INSTRUCÖIUNI DE SIGURANÖÂ Sistemul de amortizare a vibraöiilor calaminã pe toba de eäapament äi pe ecranul parascântei. Dar pentru utilizarea normalã de cãtre persoane particulare, toba de eäapament äi ecranul parascântei nu necesitã întreöinere. Dupã 50 de ore de funcöionare, vã recomandãm sã solicitaöi unui Serviciu de asistenöã...
Seite 428 INSTRUCÖIUNI DE SIGURANÖÂ Utilizaöi dispozitivul în timpul orelor normale de lucru pentru neaäteptate (rãdãcini, pietre, crengi, gropi, äanöuri, etc). • a evita zgomotul inutil. Evitaöi sã lucraöi dimineaöa devreme Lucraöi cu atenöie mãritã pe teren înclinat. sau noaptea târziu. AVERTISMENT! Fiöi atent la zona înconjurãtoare.
Seite 429: Reguli Principale De Lucru
INSTRUCÖIUNI DE SIGURANÖÂ Reguli principale de lucru a motorului, ceea ce poate conduce la defectarea motorului. Opriöi motorul äi îndepãrtaöi obiectul. AVERTISMENT! Fiöi atenöi la obiectele azvârlite. Purtaöi întotdeauna ochelari de protecöie. Pietrele, gunoiul etc. pot fi azvârlite în ochi, cauzând orbire sau vãtãmare gravã. Nu permiteöi persoanelor neautorizate sã...
Seite 430: Asamblarea Öevii De Suflare Äi A Mânerului De Control
MONTAJ Asamblarea öevii de suflare äi a Öeava suflantei mânerului de control NOTÂ: Asiguraöi-vã cã äuruburile din öevi sunt deplasate astfel încât sã nu împiedice asamblarea. Asamblaöi öeava intermediarã äi Conectaöi suflanta äi öeava de suflare cu furtunul flexibil. • öeava de suflare.
Seite 431: Manipularea Combustibilului
MANIPULAREA COMBUSTIBILULUI Amestecul de combustibil Amestecul Amestecaöi întotdeauna benzina äi uleiul într-un rezervor • ATENÖIE! Maäina este echipatã cu un motor în doi timpi äi curat destinat pentru benzinã. trebuie alimentatã întotdeauna cu un amestec de benzinã äi ulei pentru motor în doi timpi. Pentru a fi sigur cã oböineöi un amestec Începeöi întotdeauna cu jumãtatea cantitãöii de benzinã.
Seite 432: Alimentarea
MANIPULAREA COMBUSTIBILULUI Alimentarea AVERTISMENT! Urmãtoarele mãsuri de precauöie micäoreazã riscul de incendii: Realimentaöi într-o zonã bine ventilatã. Nu alimentaöi niciodatã dispozitivul în incinte. Nu fumaöi äi nu plasaöi obiecte calde în apropierea combustibilului. Nu alimentaöi niciodatã motorul dacã acesta este în funcöiune. Opriöi motorul äi lãsaöi-l sã...
Seite 433: Pornire Äi Oprire
PORNIRE ÄI OPRIRE Pornire äi oprire Pornire Presaöi corpul maäinii spre pãmânt cu mâna stângã (OBS! Nu cu piciorul!). Apucaöi maneta demarorului, trageöi încet cu mâna Z 87 dreaptã änurul demarorului pânã ce se simte o rezistenöã (cârligele demarorului se angreneazã) äi trageöi apoi cu miäcãri rapide äi puternice.
Seite 434: Generalitãöi
ÎNTREÖINERE Generalitãöi Montaöi äi înäurubaöi corect componenta parascântei äi öeava de eäapament. Pentru efectuarea activitãöilor de inspecöie äi întreöinere, scoateöi cablul de alimentare a aprinderii äi bujia. Nu atingeöi suprafeöele AVERTISMENT! Amortizorul de zgomot fierbinöi cu nicio parte a corpului. devine foarte fierbinte în timpul utilizãrii äi rãmâne în aceastã...
Seite 435: Bujia
ÎNTREÖINERE Bujia de aer nu este etanäat corect, iar praful poate pãtrunde în cilindru. Starea bujiei este influenöatã de: O ajustare incorectã a carburatorului. • Un amestec greäit de ulei în combustibil (prea mult sau ulei • nepotrivit). Un filtru de aer murdar. •...
Seite 436: Planificarea Întreöinerii
ÎNTREÖINERE Planificarea întreöinerii Mai jos gãsiöi câteva instrucöiuni generale de întreöinere. Dacã vã sunt necesare informaöii suplimentare, adresaöi-vã atelierului de întreöinere. Întreöinere Întreöinere Întreöinere Întreöinere zilnicã sãptãmânalã lunarã Curãöaöi maäina în exterior. Verificaöi funcöionarea sigurã a controlului acceleraöiei. Controlaöi cã contactul de oprire funcöioneazã. Verificaöi dacã...
Seite 437: Date Tehnice Date Tehnice
Date tehnice Date tehnice Date tehnice GB 355BP (BP152PR) Motor Putere. maximã motor, conform. ISO 8893, kW/ rpm 1,5/6500 Sistem de aprindere Bujia NGK BPMR 7A/ Champion RCJ 6Y Distanöa între electrozi, mm 0,6-0,7 Greutate Greutate fãrã combustibil, kg Producere de zgomot (vezi nota 1) Nivelul efectului sonor, mãsurat dB(A) Nivelul efectului sonor, garantat L...
Seite 438: Declaratie De Conformitate Ec
Husqvarna AB îäi asumã responsabilitatea exclusivã pentru platforma BP152PR pentru suflanta de tip rucsac, reprezentatã de modelul: McCulloch GB 355BP începând cu numerele de serie din 2016. Numãrul modelului este indicat în mod clar, sub formã de text, pe plãcuöa de identificare, împreunã...
Seite 439: Àmµ√§Ø¡ ™‡
∂¶∂•∏°∏™∏ ™ÀMµ√§ø¡ ™‡ÌßÔÏ· √ ¯ÂÈÚÈÛÙ‹˜ ÙÔ˘ Ê˘ÛËÙ‹Ú· Ó· ÌËÓ ¶ƒ√∂π¢√¶√π∏™∏! ∆Ô ÌË¯¿ÓËÌ· ÂÈÙÚ¤ÂÈ ÛÂ ÚﬁÛˆ· ‹ ÌÔÚÂ› Ó· Á›ÓÂÈ ÂÈÎ›Ó‰˘ÓÔ. ∏ ˙Ò· Ó· ÏËÛÈ¿˙Ô˘Ó ·ÚﬁÛÂ¯ÙË ‹ Ï·Óı·ÛÌ¤ÓË ¯Ú‹ÛË ÂÚÈÛÛﬁÙÂÚÔ ·ﬁ 15 ÌÔÚÂ› Ó· ¤¯ÂÈ ˆ˜ ·ÔÙ¤ÏÂÛÌ· Ì¤ÙÚ·. ∂¿Ó ÛÙËÓ ÂÚÈÔ¯‹ ÂÚÁ¿˙ÔÓÙ·È Î·È ¿ÏÏÔÈ, Ë ÛÔß·Úﬁ...
Seite 440: Âúèâ¯ﬁìâó
¶∂ƒπ∂Ã√M∂¡∞ ¶ÂÚÈÂ ¯ﬁÌÂÓ· ¶ÚÈÓ ÙËÓ ÂÎÎ›ÓËÛË Ú¤ÂÈ Ó· ÚÔÛ¤ÍÂÙÂ Ù· ·ÎﬁÏÔ˘ı·: ∂¶∂•∏°∏™∏ ™ÀMµ√§ø¡ ™‡ÌßÔÏ· ............... 439 ¢È·ß¿ÛÙÂ ÚÔÛÂÎÙÈÎ¿ ÙÈ˜ Ô‰ËÁ›Â˜ ¯Ú‹ÛÂˆ˜. ¶∂ƒπ∂Ã√M∂¡∞ ¶ÂÚÈÂ¯ﬁÌÂÓ· ............440 ¶ƒ√∂π¢√¶√π∏™∏! ∏ Ì·ÎÚﬁ ¯ÚÔÓË ¤ÎıÂÛË ¶ÚÈÓ ÙËÓ ÂÎÎ›ÓËÛË Ú¤ÂÈ Ó· ÚÔÛ¤ÍÂÙÂ Ù· ÛÂ ıﬁÚ˘‚Ô ÌÔÚÂ› Ó· ÚÔÎ·Ï¤ÛÂÈ ÌﬁÓÈÌË ‚Ï¿‚Ë...
Seite 441: ˆ˜ Ï¤Áâù·è ·˘Ùﬁ Ûùô Ê˘ûëù‹Ú
∆π ∂π¡∞π ∆π; ¶ˆ˜ Ï¤ÁÂÙ·È ·˘Ùﬁ ÛÙÔ Ê˘ÛËÙ‹Ú·; ¶Ï·›ÛÈÔ 14 §·‚‹ ¯ÂÈÚÈÛÌÔ‡ 15 ¢È·ÎﬁÙË˜ ™ÙÔ ∂Í¿ÚÙÈÛË ∫¿Ï˘ÌÌ· ÎÈÓËÙ‹Ú· 16 ƒ˘ıÌÈÛÙ‹˜ ÁÎ·˙ÈÔ‡ ¶ÂÚ›‚ÏËÌ· ·ÓÂÌÈÛÙ‹Ú· 17 ∞ÁÎÒÓ·˜ ™›Ù· ÂÈÛ·ÁˆÁ‹˜ ·¤Ú· 18 ™ÊÈÁÎÙ‹Ú·˜ ∞ÓÂÌÈÛÙ‹Ú·˜ 19 ∂‡Î·ÌÙÔ˜ ÛˆÏ‹Ó·˜ º›ÏÙÚÔ ·¤Ú· 20 ™ˆÏ‹Ó·˜ ¯ÂÈÚÈÛÌÔ‡ §·ß‹ Û¯ÔÈÓÈÔ‡ ÂÎÎ›ÓËÛË˜ 21 ™ÊÈÁÎÙ‹Ú·˜...
Seite 442: Âóèî
°∂¡π∫∂™ √¢∏°π∂™ ∞™º∞§∂π∞™ ° ÂÓÈÎ¿ ¶ƒ√∂π¢√¶√π∏™∏! ∆Ô ÌË¯ ¿ÓËÌ· ·˘Ùﬁ ·Ú¿ÁÂÈ ËÏÂÎÙÚÔÌ·ÁÓËÙÈÎﬁ Â‰›Ô Î·Ù¿ ÙË ™∏M∞¡∆π∫√! ‰È¿ÚÎÂÈ· ÙË˜ ÏÂÈÙÔ˘ÚÁ›·˜. ∆Ô Â‰›Ô ·˘Ùﬁ, ˘Ô ÔÚÈÛÌ¤ÓÂ˜ Û˘Óı‹ÎÂ˜, ÂÓ‰¤¯ÂÙ·È Ó· ∆Ô ÌË¯¿ÓËÌ· Â›Ó·È ·ÔÎÏÂÈÛÙÈÎ¿ Î·Ù·ÛÎÂ˘·ÛÌ¤ÓÔ ÁÈ· ÚÔÎ·ÏÂ› ·ÚÂÌßÔÏ¤˜ ÛÂ ÂÓÂÚÁËÙÈÎ¿ Î·È Î·ı¿ÚÈÛÌ· ÌÂ ·¤Ú· ÛÂ ÁÎ·˙ﬁÓ, ÌÔÓÔ¿ÙÈ·, ·ıËÙÈÎ¿...
Seite 443 °∂¡π∫∂™ √¢∏°π∂™ ∞™º∞§∂π∞™ È¤ÛÙÂ ÙÔÓ ÂÓÂÚÁÔÔÈËÙ‹ Ì¤¯ÚÈ Ó· ·‰ÂÈ¿ÛÂÈ ÙÂÏÂ›ˆ˜ ∞ÛÊ¿ÏÂÈ· Î·˘Û›ÌˆÓ ÙÔ Î·‡ÛÈÌÔ. ∞Ê·ÈÚ¤ÛÙÂ ÙÔ ÌÔ˘˙› Î·È Ú›ÍÙÂ ÌÈ· ÎÔ˘Ù·ÏÈ¿ Ï·‰ÈÔ‡ • 2-¯ÚÔÓˆÓ ÎÈÓËÙ‹ÚˆÓ ÛÙÔÓ Î‡ÏÈÓ‰ÚÔ. ¶ÂÚÈÛÙÚ¤„ÙÂ ÌÂÚÈÎ¤˜ ÊÔÚ¤˜ ÙÔÓ ÎÈÓËÙ‹Ú· Î·È ÙÔÔıÂÙ‹ÛÙÂ Í·Ó¿ ÙÔ ÌÔ˘˙› ÛÙË ı¤ÛË ÙÔ˘. ÃÚËÛÈÌÔÔÈÂ›ÙÂ...
Seite 444: Ùôìèîﬁ˜ Úôûù·ùâ˘ùèîﬁ˜ ÂíôÏèûìﬁ
√¢∏°π∂™ ∞™º∞§∂π∞™ ∞ÙÔÌ ÈÎﬁ˜ ÚÔÛÙ·ÙÂ˘ÙÈÎﬁ˜ ºÔÚ¿ÙÂ ÛÙ·ıÂÚ¤˜, ·ÓÙÈÔÏÈÛıËÙÈÎ¤˜ ÌﬁÙÂ˜. • ÂÍÔÏÈÛÌﬁ˜ ¶ƒ√∂π¢√¶√π∏™∏! ™Â ÔÔÈ·‰‹ÔÙ Â ¯Ú‹ÛË ÙÔ˘ ÌË¯·Ó‹Ì·ÙÔ˜ Ú¤ÂÈ Ó· ¯ÚËÛÈÌÔÔÈÂ›ÙÂ ÂÁÎÂÎÚÈÌ¤ÓÔ ·ÙÔÌÈÎﬁ ÚÔÛÙ·ÙÂ˘ÙÈÎﬁ ÂÍÔÏÈÛÌﬁ. √ ·ÙÔÌÈÎﬁ˜ ÚÔÛÙ·ÙÂ˘ÙÈÎﬁ˜ ÂÍÔÏÈÛÌﬁ˜ ‰ÂÓ ÂÍÔ˘‰ÂÙÂÚÒÓÂÈ ÙÔÓ Î›Ó‰˘ÓÔ ºÔÚ¿ÙÂ ¿ÓÙ· ¯ÔÓÙÚ¿, Ì·ÎÚÈ¿ ·ÓÙÂÏﬁÓÈ·, ÌﬁÙÂ˜, • ÙÚ·˘Ì·ÙÈÛÌÔ‡, ·Ú¿...
Seite 445: Ïâá¯ô˜, Û˘óù‹Úëûë Î·è Û¤Úßè˜ Úôûù·ùâ˘ùèîô‡ ÂíôÏèûìô‡ Ùô˘ Ìë¯·ó‹Ì·ùô
√¢∏°π∂™ ∞™º∞§∂π∞™ ÌÂ ¤Ó· ‰›¯Ù˘ ·Ú·ÎÚ¿ÙËÛË˜ ÛÈÓı‹ÚˆÓ ÙÔÔıÂÙËÌ¤ÓÔ ¢È·ÎﬁÙË˜ ™ÙÔ Ì¤Û· ÛÙÔ ÛÈÁ·ÛÙ‹Ú·. √ ‰È·ÎﬁÙË˜ ™ÙÔ ¯ÚËÛÈÌÔÔÈÂ›Ù·È ÁÈ· ÙÔ Ûß‹ÛÈÌÔ ÙÔ˘ ÎÈÓËÙ‹Ú·. ∞Ê·ÈÚ¤ÛÙÂ ÙÔ Î·ÏÒ‰ÈÔ ·Ó¿ÊÏÂÍË˜ Î·È ÙÔ ÌÔ˘˙› ÁÈ· Ó· ‰ÈÂÍ¿ÁÂÙÂ ÙÔÓ ¤ÏÂÁ¯Ô Î·È ÙË Û˘ÓÙ‹ÚËÛË. °È· ÙÔ ÛÈÁ·ÛÙ‹Ú· ¤¯ÂÈ ÌÂÁ¿ÏË ÛËÌ·Û›· Ó· ·ÎÔÏÔ˘ı‹ÛÂÙÂ...
Seite 446 √¢∏°π∂™ ∞™º∞§∂π∞™ ¢È·ÎﬁÙË˜ ™ÙÔ µÂß·ÈÒÓÂÛÙÂ Ù·ÎÙÈÎ¿ ﬁÙÈ Ô ÛÈÁ·ÛÙ‹Ú·˜ Â›Ó·È ÁÂÚ¿ • ÛÙÂÚÂˆÌ¤ÓÔ˜ ÛÙÔ ÌË¯¿ÓËÌ·. •ÂÎÈÓ‹ÛÙÂ ÙË ÌË¯·Ó‹ Î·È ßÂß·ÈˆıÂ›ÙÂ ﬁÙÈ Ô • ÎÈÓËÙ‹Ú·˜ ÛÙ·Ì·Ù¿ÂÈ ÌﬁÏÈ˜ Ê¤ÚÓÂÙÂ ÙÔ ‰È·ÎﬁÙË ÛÙË ı¤ÛË ÛÙÔ. ∏ ÂÍ¿ÙÌÈÛË (ÛÈÁ·ÛÙ‹Ú·˜) ÙÔ˘ ÌË¯·Ó‹Ì·Ùﬁ˜ Û·˜ • Â›Ó·È ÂÍÔÏÈÛÌ¤ÓË ÌÂ ¤Ó· Ï¤ÁÌ· Û˘ÁÎÚ¿ÙËÛË˜ ÛÈÓı‹ÚˆÓ.
Seite 447: Âóèî¤˜ Ô‰Ëá›Â˜ Âúá·û
√¢∏°π∂™ ∞™º∞§∂π∞™ °ÂÓÈÎ¤˜ Ô‰ËÁ›Â˜ ÂÚÁ·Û›·˜ ∞Ê‹ÛÙÂ ÙÔÓ ÎÈÓËÙ‹Ú· Ó· ÎÚ˘ÒÛÂÈ ÚÈÓ ÙËÓ • Â·Ó·Ï‹ÚˆÛË Î·˘Û›ÌÔ˘. ¡· ‰È·ÙÂÚÂ›ÙÂ ﬁÏ· Ù· Ì¤ÚÂ ÙÔ˘ ÛÒÌ·Ùﬁ˜ Û·˜ Ì·ÎÚÈ¿ • ™∏M∞¡∆π∫√! ∆Ô ÎÂÊ¿Ï·ÈÔ ·˘Ùﬁ ÂÚÈ¤¯ÂÈ ß·ÛÈÎÔ‡˜ ·ﬁ ıÂÚÌ¤˜ ÂÈÊ¿ÓÂÈÂ˜. Î·ÓﬁÓÂ˜ ·ÛÊ¿ÏÂÈ·˜ ÁÈ· ÂÚÁ·Û›· ÌÂ Ê˘ÛËÙ‹Ú·. ∂¿Ó ßÚÂıÂ›ÙÂ...
Seite 448 √¢∏°π∂™ ∞™º∞§∂π∞™ MËÓ ÙÔÔıÂÙÂ›ÙÂ ÔÙ¤ ÙÔ ÌË¯¿ÓËÌ· Î¿Ùˆ ÌÂ ÙÔÓ Ú·ÁÌ·ÙÔÔÈÂ›Ù·È Ì¤Ûˆ ÙË˜ Ï·‚‹˜ ÛÙÔ ÛˆÏ‹Ó·, ÌÂ • ÎÈÓËÙ‹Ú· ÛÂ ÏÂÈÙÔ˘ÚÁ›· ÂÎÙﬁ˜ Â¿Ó ÙÔ ßÏ¤ÂÙÂ Î·Ï¿. ÙÔ ‰ÂÍ› ¯¤ÚÈ. √È ·Ó·ı˘ÌÈ¿ÛÂÈ˜ ÙË˜ ÂÍ¿ÙÌÈÛË˜ ÙÔ˘ ÎÈÓËÙ‹Ú· ∏ Ù·¯‡ÙËÙ· ÙÔ˘ ›‰·Î· ·¤Ú· Ú˘ıÌ›˙ÂÙ·È ÌÂ ÙË •...
Seite 449: Ó·úìôïﬁáëûë Ûˆï‹Ó· Ê˘ûëù‹Ú· Î·è Ú˘ıìèûùèî‹˜ ¯Âèúôï·ß
™À¡∞ƒM√§√°∏™∏ ™˘Ó·ÚÌÔÏﬁÁËÛË ÛˆÏ‹Ó· ™ÙÂÚÂÒÛÙÂ ÙËÓ Î·Ïˆ‰›ˆÛË ÛÙÔ Î¤ÓÙÚÔ ÙÔ˘ • Â‡Î·ÌÙÔ˘ ÛˆÏ‹Ó· ¯ÚËÛÈÌÔÔÈÒÓÙ·˜ ÙÔÓ Ê˘ÛËÙ‹Ú· Î·È Ú˘ıÌÈÛÙÈÎ‹˜ ·ÚÂ¯ﬁÌÂÓÔ ÛÊÈÁÎÙ‹Ú·. ¯ÂÈÚÔÏ·ß‹˜ ™˘Ó‰¤ÛÙÂ ÙÔÓ Ê˘ÛËÙ‹Ú· Î·È ÙÔ ÛˆÏ‹Ó· ÂÏ¤Á¯Ô˘ ÌÂ • ÙÔÓ Â‡Î·ÌÙÔ ÛˆÏ‹Ó·. ™Ê›ÍÙÂ Î·È Ù· ‰‡Ô ¿ÎÚ· ÙÔ˘ Â‡Î·ÌÙÔ˘ ÛˆÏ‹Ó· ÛÙË ı¤ÛË ÙÔ˘˜. ÃÚËÛÈÌÔÔÈ‹ÛÙÂ...
Seite 450: M›Áì· Î·˘û›Ìô
ºƒ√¡∆π¢∞ ∫∞À™πMø¡ M›ÁÌ· Î·˘Û›ÌÔ˘ §¿‰È ÁÈ· ‰›¯ÚÔÓÔ˘˜ ÎÈÓËÙ‹ÚÂ˜ °È· ‚¤ÏÙÈÛÙ· ·ÔÙÂÏ¤ÛÌ·Ù· Î·È ·ﬁ‰ÔÛË, • ¶ƒ√™√Ã∏! ∆Ô ÌË¯¿ÓËÌ· ‰È·ı¤ÙÂÈ ‰›¯ÚÔÓÔ ÎÈÓËÙ‹Ú· Î·È ¯ÚËÛÈÌÔÔÈ‹ÛÙÂ Î·Ï‹˜ ÔÈﬁÙËÙ·˜ Ï‹Úˆ˜ Û˘ÓıÂÙÈÎﬁ Ú¤ÂÈ Ó· ÂÎÙÂÏÂ›Ù·È ¿ÓÙ· ¯ÚËÛÈÌÔÔÈÒÓÙ·˜ ¤Ó· Ì›ÁÌ· Ï¿‰È ÁÈ· ‰›¯ÚÔÓÔ˘˜ ·ÂÚﬁ„˘ÎÙÔ˘˜ ÎÈÓËÙ‹ÚÂ˜ ÛÂ ÂÙÚÂÏ·›Ô˘ Î·È Ï·‰ÈÔ‡ ÁÈ· ‰›¯ÚÔÓÔ˘˜ ÎÈÓËÙ‹ÚÂ˜. ∂›Ó·È ÌÂ›ÁÌ·...
Seite 451: Ìèûì· Úâ˙âúßô˘¿Ú
ºƒ√¡∆π¢∞ ∫∞À™πMø¡ °¤ÌÈÛÌ· ÚÂ˙ÂÚßÔ˘¿Ú ¶ƒ√∂π¢√¶√π∏™∏! √È ·Ú·Î¿Ùˆ ÂÓ¤ÚÁÂÈÂ˜ ÚÔÊ‡Ï·ÍË˜ ÌÂÈÒÓÔ˘Ó ÙÔ˘˜ ÎÈÓ‰‡ÓÔ˘˜ ˘ÚÎ·ÁÈ¿˜: ∞Ó·ÙÚÔÊÔ‰ÔÙ‹ÛÙÂ ÌÂ Î·‡ÛÈÌÔ ÛÂ ÂÚÈÔ¯‹ ÌÂ Î·Ïﬁ ÂÍ·ÂÚÈÛÌﬁ. ªËÓ ÙÚÔÊÔ‰ÔÙÂ›ÙÂ ÙÔ ÌË¯¿ÓËÌ· ÌÂ Î·‡ÛÈÌÔ ÛÂ ÎÏÂÈÛÙÔ‡˜ ¯ÒÚÔ˘˜. MËÓ Î·Ó›˙ÂÙÂ Î·È ÌËÓ ¤¯ÂÙÂ Î·Ó¤Ó· ıÂÚÌﬁ ·ÓÙÈÎÂ›ÌÂÓÔ ÎÔÓÙ¿ ÛÙ· Î·‡ÛÈÌ·. ¶ÔÙ¤...
Seite 452: Âî›Óëì· Î·è Ûù·ì¿Ùëì
•∂∫π¡∏M∞ ∫∞π ™∆∞M∞∆∏M∞ •ÂÎ›ÓËÌ· Î·È ÛÙ·Ì¿ÙËÌ· £¤ÛË ÁÚ‹ÁÔÚÔ˘ ÚÂÏ·ÓÙ›: £¤ÛÙÂ ÙÔ ÏÂ‚È¤ ÂÏ¤Á¯Ô˘ ÙË˜ Ù·¯‡ÙËÙ·˜ Î›ÓËÛË˜ ÛÙË ı¤ÛË ÁÚ‹ÁÔÚÔ˘ ÚÂÏ·ÓÙ›, ¯ÚËÛÈÌÔÔÈÒÓÙ·˜ Ù· ÛËÌ¿‰È· Î·ıÔ‰‹ÁËÛË˜ ÛÙÔ ÏÂ‚È¤ ÂÏ¤Á¯Ô˘ ÙË˜ Ù·¯‡ÙËÙ·˜ Î›ÓËÛË˜ Î·È ÛÙË Ï·‚‹ Z 87 ¯ÂÈÚÈÛÌÔ‡. ¶ƒ√∂π¢√¶√π∏™∏! ªÂÙ·ÎÈÓÂ›ÙÂ ¿ÓÙ· ÙË ÌË¯·Ó‹...
Seite 453 •∂∫π¡∏M∞ ∫∞π ™∆∞M∞∆∏M∞ ∑ÂÛÙﬁ˜ ÎÈÓËÙ‹Ú·˜ ∞ÎÔÏÔ˘ı‹ÛÙ ÙËÓ ›‰È· ‰È·‰ÈÎ·Û›· ﬁˆ˜ ÛÙËÓ ÎÎ›ÓËÛË ÎÚ‡Ô˘ ÎÈÓËÙ‹Ú· ·ÏÏ¿ ¯ˆÚ›˜ ÙÔ ‰È·ÎﬁÙË ÙÛÔÎ ÛÙË ı¤ÛË ÙÛÔÎ. √ ·¤Ú·˜ ·Ô‰ÂÛÌÂ‡ÂÙ·È ÌﬁÏÈ˜ ÍÂÎÈÓ‹ÛÂÈ Ô ÎÈÓËÙ‹Ú·˜, ·ÎﬁÌË Î·È ÛÙÔ ÚÂÏ·ÓÙ›. ªËÓ ·Ê‹ÓÂÙÂ Î·Ó¤Ó·Ó Ó· ÛÙ¤ÎÂÙ·È ÎÔÓÙ¿ ÛÙÔ Ê˘ÛËÙ‹Ú· ‹ ÙÔ ÛˆÏ‹Ó· ÙÔ˘ Ê˘ÛËÙ‹Ú·.
Seite 454: Âóèî
™À¡∆∏ƒ∏™∏ °ÂÓÈÎ¿ ™‡ÛÙËÌ· „‡ÍË˜ ∞Ê·ÈÚ¤ÛÙÂ ÙÔ Î·ÏÒ‰ÈÔ ·Ó¿ÊÏÂÍË˜ Î·È ÙÔ ÌÔ˘˙› ÁÈ· Ó· ‰ÈÂÍ¿ÁÂÙÂ ÙÔÓ ¤ÏÂÁ¯Ô Î·È ÙË Û˘ÓÙ‹ÚËÛË. ¡· ‰È·ÙÂÚÂ›ÙÂ ﬁÏ· Ù· Ì¤ÚÂ ÙÔ˘ ÛÒÌ·Ùﬁ˜ Û·˜ Ì·ÎÚÈ¿ ·ﬁ ıÂÚÌ¤˜ ÂÈÊ¿ÓÂÈÂ˜. ∫·ÚÌ˘Ú·Ù¤Ú √ ÎÈÓËÙ‹Ú·˜ ¤¯ÂÈ „˘ÎÙÈÎﬁ Û‡ÛÙËÌ· Ô˘ ÂÈÙÚ¤ÂÈ ÙË ƒ‡ıÌÈÛË...
Seite 455: º›Ïùúô ·¤Ú
™À¡∆∏ƒ∏™∏ ∫·ı·Ú›ÛÙÂ ÙÔ ÂÍˆÙÂÚÈÎﬁ Ì¤ÚÔ˜ ÙÔ˘ ÌÔ˘˙›. ∞Ê·ÈÚ¤ÛÙÂ º›ÏÙÚÔ ·¤Ú· Ô˘ ¯ÚËÛÈÌÔÔÈ‹ıËÎÂ ÁÈ· ·ÚÎÂÙﬁ Î·ÈÚﬁ, ÙÔ Î·È ÂÏ¤ÁÍÙÂ ÙÔ ‰È¿ÎÂÓÔ ÙÔ˘ ËÏÂÎÙÚÔ‰›Ô˘. ƒ˘ıÌ›ÛÙÂ ‰ÂÓ ÌÔÚÂ› Ó· Î·ı·ÚÈÛÙÂ› ÂÓÙÂÏÒ˜. °È· ÙÔ ÏﬁÁÔ ·˘Ùﬁ ÙÔ ÙÔ ‰È¿ÎÂÓÔ ÛÙÔ 0,6-0,7 mm ‹ ·ÓÙÈÎ·Ù·ÛÙ‹ÛÙÂ ÙÔ ÌÔ˘˙›. Ê›ÏÙÚÔ...
Seite 456: Úﬁáú·ìì· Û˘óù‹Úëûë
™À¡∆∏ƒ∏™∏ ¶ÚﬁÁÚ·ÌÌ· Û˘ÓÙ‹ÚËÛË˜ ¶·Ú·Î¿Ùˆ ·ÎÔÏÔ˘ıÔ‡Ó ÌÂÚÈÎ¤˜ ÁÂÓÈÎ¤˜ Ô‰ËÁ›Â˜ Û˘ÓÙ‹ÚËÛË˜. ∂¿Ó ı¤ÏÂÙÂ ÚﬁÛıÂÙÂ˜ ÏËÚÔÊÔÚ›Â˜ ·Â˘ı˘ÓıÂ›ÙÂ ÛÙÔ Û˘ÓÂÚÁÂ›Ô Û·˜. ∫·ıËÌÂÚÈÓ‹ ∂ß‰ÔÌ·‰È·›· MËÓÈ·›· ™˘ÓÙ‹ÚËÛË ÊÚÔÓÙ›‰· ÊÚÔÓÙ›‰· ÊÚÔÓÙ›‰· ∫·ı·Ú›ÛÙÂ ÂÍˆÙÂÚÈÎ¿ ÙÔ ÌË¯¿ÓËÌ·. ∂Ï¤ÁÍÙÂ ﬁÙÈ Ô Ú˘ıÌÈÛÙ‹˜ ÁÎ·˙ÈÔ‡ ÏÂÈÙÔ˘ÚÁÂ› ÛˆÛÙ¿ ·ﬁ ¿Ô„Ë ·ÛÊ¿ÏÂÈ·˜. ∂Ï¤ÁÍÙÂ ·Ó ÏÂÈÙÔ˘ÚÁÂ› ÛˆÛÙ¿ Ô ‰È·ÎﬁÙË˜ ‰È·ÎÔ‹˜. ∂Ï¤ÁÍÙÂ...
Seite 457: ∆Â¯óèî¿ Ûùôè¯â
∆Â¯ÓÈÎ¿ ÛÙÔÈ¯Â›· ∆Â¯ÓÈÎ¿ ÛÙÔÈ¯Â›· ∆Â¯ÓÈÎ¿ ÛÙÔÈ¯Â›· GB 355BP (BP152PR) ∫ÈÓËÙ‹Ú·˜ M¤Á. ·Ô‰È‰ﬁÌÂÓË ÈÛ¯‡˜ ÎÈÓËÙ‹Ú·, Î·Ù¿ ISO 8893, kW/ Û.·.Ï. 1,5/6500 ™‡ÛÙËÌ· ·Ó¿ÊÏÂÍË˜ MÔ˘˙› NGK BPMR 7A/ Champion RCJ 6Y ¢È¿ÎÂÓÔ ËÏÂÎÙÚÔ‰›ˆÓ, mm 0,6-0,7 µ¿ÚÔ˜ µ¿ÚÔ˜ ¯ˆÚ›˜ Î·‡ÛÈÌ·, kg ∂ÎÔÌ¤˜ ıÔÚ‡‚Ô˘ (‚Ï.ÛËÌ.
Seite 458: K-Μâß·›ˆÛë Û˘ìêˆó
∂ˆÓ˘Ì›· ÙÔ˘ Î·Ù·ÛÎÂ˘·ÛÙ‹: Husqvarna AB, SE-561 82 Huskvarna, ™Ô˘Ë‰›· (ÙËÏ.: +46-36-146500). ∏ Husqvarna AB ·Ó·Ï·Ì‚¿ÓÂÈ ÙËÓ ·ÔÎÏÂÈÛÙÈÎ‹ Â˘ı‡ÓË ÁÈ· ÙËÓ Ï·ÙÊﬁÚÌ· Ê˘ÛËÙ‹Ú· Ï¿ÙË˜ BP152PR Ô˘ ·ÓÙÈÚÔÛˆÂ‡ÂÙ·È ·ﬁ ÙÔ ÌÔÓÙ¤ÏÔ: McCulloch GB 355BP ÌÂ ·ÚÈıÌÔ‡˜ ÛÂÈÚ¿˜ ¤ÙÔ˘˜ 2016 Î·È ÂÓÙÂ‡ıÂÓ. √ ·ÚÈıÌﬁ˜ ÌÔÓÙ¤ÏÔ˘ ·Ó·ÁÚ¿ÊÂÙ·È Â˘ÎÚÈÓÒ˜ ÌÂ ·Ïﬁ ÎÂ›ÌÂÓÔ ÛÙËÓ...
Seite 459: X8F;Îçíà÷Åííß
“ŒŽ‚§ Ž‡€—…Ÿ îçíà÷åííß “‚€ƒ€! ‚èêîðèñòîâó¹òüñß, ßêùî Ž÷èùåííß ïðîäóâêîþ ïîâ´òðß. ´ñíó¹ ðèçèê ñåðéîçíî» òðàâìè ÷è ñìåðò´ êîðèñòóâà÷à, àáî çíà÷íèõ ïîøêîäæåíü íàâêîëèøí´õ îáÕ¹êò´â âíàñë´äîê ïîðóøåííß ´íñòðóêö´é, ˜óìîâ´ âèêèäè ó íàâêîëèøí¹ íàâåäåíèõ ó öüîìó ïîñ´áíèêó. ñåðåäîâèùå â´äïîâ´äàþòü íîðìàì åðåä åêñïëóàòàö´¹þ êóëüòèâàòîðà ¸‘. äåòàëüí´øó ´íôîðìàö´þ ïðî óâàæíî...
Seite 460: Ì´ñò
‡Œ§‘’ ‡ì´ñò äåßê´ ïîðàäè ïåðåä òèì, ßê ïî÷àòè: “ŒŽ‚§ Ž‡€—…Ÿ îçíà÷åííß .............. 459 óäü ëàñêà, óâàæíî ïðî÷èòàéòå ïîñ´áíèê ‡Œ§‘’ êîðèñòóâà÷à. ‡ì´ñò ................460 “‚€ƒ€! àäòî äîâãà ðîáîòà ïðè äåßê´ ïîðàäè ïåðåä òèì, ßê ïî÷àòè: ..... 460 ñèëüíîìó øóì´ ìîæå ñïðè÷èíèòè ™Ž...
Seite 461: X8E; ¸ ™Ž
™Ž ¸ ™Ž? „åòàë´ ïîâ´òðîäóâà ÷àìà 14 ÷óêîßòêà êåðóâàííß 2 ÷åìåí´ 15 ‚èìèêà÷ 3 Šðèøêà äâèãóíà 16 ÷åãóëßòîð äðîñåëß 4 Šîæóõ âåíòèëßòîðà 17 Šîë´íî 5 ÷åø´òêà âïóñêíîãî ïîâ´òðß 18 ‡àòèñêà÷ 6 ‚åíòèëßòîð 19 ƒíó÷êèé øëàíã 7 Ž÷èùóâà÷ ïîâ´òðß 20 ’ðóáà êåðóâàííß 8 ÷ó÷êà...
Seite 462: X80;Ƒ€‹Œ § ÷€'ˆ‹€
‡€ƒ€‹œ§ ÷€‚ˆ‹€ …‡…Šˆ ‡àãàëüíå “‚€ƒ€! ´ä ÷àñ ðîáîòè öåé ´íñòðóìåíò ñòâîðþ¹ åëåêòðîìàãí´òíå ‚€†‹ˆ‚Ž! ïîëå. –å ïîëå ìîæå çà äåßêèõ óìîâ âçà¹ìîä´ßòè ç àêòèâíèìè ÷è §íñòðóìåíò ïðèçíà÷åíî ëèøå äëß ÷èùåííß ïàñèâíèìè ìåäè÷íèìè iìïëàíòàòàìè. ãàçîí´â, òðîòóàð´â, àñôàëüòîâàíèõ äîð´ã òîùî. „ëß çìåíøåííß ðèçèêó ñåðéîçíèõ åðåä...
Seite 463 ‡€ƒ€‹œ§ ÷€‚ˆ‹€ …‡…Šˆ “ïåâíèòüñß, ùî âåíòèëßö´ß äîñòàòíß ïðè àä´éíî çàô´êñóéòå ïðèñòð´é äëß • • çàïðàâëßíí´ ÷è çì´øóâàíí´ ïàëèâà (áåíçèí òà òðàíñïîðòóâàííß. îë´ß äëß äâîõòàêòíèõ äâèãóí´â). ‡áåð´ãàéòå ´íñòðóìåíò ó ñóõîìó, • “íèêàéòå ïîïàäàííß ïàëèâà íà øê´ðó. àëèâî ïðîõîëîäíîìó, äîáðî ïðîâ´òðþâàíîìó • ïðèçâîäèòü...
Seite 464: Š-§º
§‘’÷“Š–§º ‡ ’…•§Šˆ …‡…Šˆ Žñîáèñòå çàõèñíå ‚çóâàéòå ì´öíå âçóòòß ´ç íå ñëèçüêîþ • ï´äîøâîþ. ñïîðßäæåííß. “‚€ƒ€! Šîæíîãî ðàçó ïðè ðîáîò´ ç ´íñòðóìåíòîì íåîáõ´äíî êîðèñòóâàòèñß â´äïîâ´äíèì îñîáèñòèì çàõèñíèì ñïîðßäæåííßì. Žñîáèñòå çàõèñíå ñïîðßäæåííß íå ìîæå ïîâí´ñòþ ë´êâ´äóâàòè íåáåçïåêó òðàâìóâàííß, àëå ïðè íåùàñíîìó åîáõ´äíî...
Seite 465: X8F;Åðåâ´ðêà É Îáñëóãîâóâàííß Ñïîðßäæåííß
§‘’÷“Š–§º ‡ ’…•§Šˆ …‡…Šˆ ‚èìèêà÷ ìè îáëàäíàëè ãëóøíèê ´ñêðîïîãëèíàëüíîþ ñ´òêîþ, ùî çíàõîäèòüñß âñåðåäèí´ íüîãî. ™îá çóïèíèòè äâèãóí, ïåðåêëþ÷´òü âèìèêà÷. ´ä ÷àñ ïåðåâ´ðîê òà òåõí´÷íîãî îáñëóãîâóâàííß íåîáõ´äíî çí´ìàòè ïðîâ´ä çàïàëþâàííß òà ñâ´÷êó çàïàëþâàííß. “ êîðèñòóâàíí´ ãëóøíèêîì äóæå âàæëèâî äîòðèìóâàòèñß âêàç´âîê ùîäî ïåðåâ´ðêè, ‘èñòåìà...
Seite 466 §‘’÷“Š–§º ‡ ’…•§Šˆ …‡…Šˆ ‚èìèêà÷ ÷åãóëßðíî ïåðåâ´ðßéòå, ÷è ãëóøíèê íàä´éíî • ïðèêð´ïëåíèé äî ´íñòðóìåíòó. “â´ìêí´òü ´íñòðóìåíò òà ïåðåêîíàéòåñß, ùî • äâèãóí âèìèêà¹òüñß, êîëè ‚è ïåðåâîäèòå âèìèêà÷ ó ïîçèö´þ çóïèíêè. ƒëóøíèê íà öüîìó ´íñòðóìåíò´ îáëàäíàíèé • ´ñêðîïîãëèíàëüíèì åêðàíîì. ÷ˆŒ§’Š€. §‘Š÷ŽŽƒ‹ˆ€‹œˆ‰ …Š÷€, ™Ž ‚‘’€Ž‚‹…ˆ‰...
Seite 467: Àãàëüí´ Âêàç´âêè Äëß Ðîáîòè
§‘’÷“Š–§º ‡ ’…•§Šˆ …‡…Šˆ ‡àãàëüí´ âêàç´âêè äëß ðîáîòè Žñíîâí´ ïðàâèëà áåçïåêè ‚€†‹ˆ‚Ž! “ öüîìó ðîçä´ë´ ðîçãëßäàþòüñß Z 87 îñíîâí´ ïðàâèëà òåõí´êè áåçïåêè ï´ä ÷àñ ðîáîòè ç ïîâ´òðîäóâàìè. Ÿêùî âèíèêíå ñèòóàö´ß, êîëè ‚è áóäåòå íå âïåâíåí´, ùî ðîáèòè äàë´, “ ðàä´óñ´ 15 ìåòð´â â´ä ïðàöþþ÷îãî •...
Seite 468 §‘’÷“Š–§º ‡ ’…•§Šˆ …‡…Šˆ Žñíîâí´ ïðèéîìè ðîáîòè ð´çêî ïåðåì´ñòèòèñß. óäüòå äóæå óâàæí´, ïðàöþþ÷è íà ñõèëàõ. “‚€ƒ€! Žñòåð´ãàéòåñß ïðåäìåò´â, ùî â´äñêàêóþòü. ŽáîâÕßçêîâî íåîáõ´äíî êîðèñòóâàòèñß çàñîáàìè çàõèñòó äëß î÷åé. Šàì´ííß, ñì´òòß òîùî ìîæå â´äñêî÷èòè ´ ïîòðàïèòè â î÷´, ñïðè÷èíèâøè ñë´ïîòó ÷è ñåðéîçíó òðàâìó.
Seite 469 §‘’÷“Š–§º ‡ ’…•§Šˆ …‡…Šˆ åðåêîíàéòåñß, ùî ïîâ´òðîçàá´ðíèêè íå • çàñì´÷åí´, íàïðèêëàä ëèñòßì àáî ´íøèì ñì´òòßì. ‡àñì´÷åííß ïîâ´òðîçàá´ðíèê´â çìåíøó¹ ïîòóæí´ñòü äóòòß òà çá´ëüøó¹ òåìïåðàòóðó äâèãóíà â ïðîöåñ´ ðîáîòè, ùî ìîæå ïðèçâåñòè äî ïîëîìêè äâèãóíà. ‚èìêí´òü äâèãóí òà âèäàë´òü çàñì´÷åííß. ‘òåæòå çà íàïðßìêîì â´òðó. ‚èáèðàéòå òàêå •...
Seite 470: X81;ˆ÷€ Ÿ
‡ˆ÷€Ÿ Œîíòàæ ïîâ´òðßíî» òðóáè òà ‡àô´êñóéòå ïðîâîäîâ´ çÕ¹äíàííß íà öåíòð´ • ãíó÷êîãî øëàíãó çà äîïîìîãîþ çàòèñêà÷à, ùî ðóêîßòêè êåðóâàííß éäå â êîìïëåêò´. ‡Õ¹äíàéòå ïîâ´òðîäóâ ´ç òðóáîþ êåðóâàííß çà • äîïîìîãîþ ãíó÷êîãî øëàíãà. ‡àô´êñóéòå îáèäâà ê´íö´ ãíó÷êîãî øëàíãà. ‚èêîðèñòîâóéòå ´íñòðóìåíòè, ùî âõîäßòü äî êîìïëåêòó.
Seite 471: X8E;Ž'€ ‡ €‹ˆ'ŽŒ
÷ŽŽ’€ ‡ €‹ˆ‚ŽŒ àëüíå Žë´ß äëß äâîòàêòíîãî äâèãóíà „ëß ï´äâèùåííß åôåêòèâíîñò´ ðîáîòè • “‚€ƒ€! §íñòðóìåíò îáëàäíàíî äâîòàêòíèì âèêîðèñòîâóéòå ßê´ñíó ñèíòåòè÷íó îëèâó äâèãóíîì, òîìó äëß éîãî ðîáîòè ñë´ä çàâæäè äëß äâîòàêòíèõ äâèãóí´â ´ç ïîâ´òðßíèì âèêîðèñòîâóâàòè ñóì´ø áåíçèíó òà ìîòîðíî» îë´» îõîëîäæåííßì ó ïðîïîðö´» 1:50 (2 %). äëß...
Seite 472: Àïðàâëåííß Ïàëèâîì
÷ŽŽ’€ ‡ €‹ˆ‚ŽŒ ‡àïðàâëåííß ïàëèâîì “‚€ƒ€! äîòðèìàííß âêàçàíèõ çàõîä´â áåçïåêè çìåíøèòü ìîæëèâ´ñòü çàãîðßííß: ‡àïðàâêó íåîáõ´äíî ïðîâîäèòè â äîáðå ïðîâ´òðþâàíîìó ïðèì´ùåíí´. ‡àáîðîíß¹òüñß çàïðàâëßòè ´íñòðóìåíò â çàêðèòîìó ïðèì´ùåíí´. å ïàë´òü öèãàðîê òà íå ñòàâòå ãàðß÷èõ ïðåäìåò´â ïîáëèçó ïàëèâà. åðåä çàïðàâëåííßì çàâæäè âèìèêàéòå äâèãóí. åðåä...
Seite 473: X8F;"'Š '€ 'ˆŒˆš€ Ÿ
“‘Š ’€ ‚ˆŒˆŠ€Ÿ óñê òà âèìèêàííß îëîæåííß õîëîñòîãî õîäó çà âèñîêèõ îáåðò´â: “ñòàíîâ´òü âàæ´ëü ñòàá´ë´çàòîðà øâèäêîñò´ â ïîëîæåííß õîëîñòîãî õîäó çà âèñîêèõ îáåðò´â çà äîïîìîãîþ ïîì´òîê íà âàæåë´ òà ðóêîßòö´ Z 87 êåðóâàííß. “‚€ƒ€! åðåä çàïóñêîì îáîâ'ßçêîâî â´ä´éä´òü ´ç ìàøèíîþ â´ä ì´ñöß çàïðàâëåííß.
Seite 474 “‘Š ’€ ‚ˆŒˆŠ€Ÿ ðîãð´òèé äâèãóí ‡ðîá´òü âñå òå ñàìå, ùî é äëß õîëîäíîãî äâèãóíà, àëå íå ïåðåâîäüòå øòîðêó ó çàêðèòå ïîëîæåííß. îâ´òðß ïî÷èíà¹ âèõîäèòè îäðàçó ï´ñëß çàïóñêó äâèãóíà íàâ´òü ï´ä ÷àñ ðîáîòè íà õîëîñòîìó õîäó. å äîçâîëßéòå í´êîìó ñòîßòè ïîáëèçó ïîâ´òðîäóâà...
Seite 475: X8E;'‹"ƑŽ'"'€ Ÿ
’…•§—… Ž‘‹“ƒŽ‚“‚€Ÿ ‡àãàëüíå “‚€ƒ€! ƒëóøíèê ñèëüíî íàãð´âà¹òüñß ï´ä ÷àñ ðîáîòè òà çàëèøà¹òüñß ´ä ÷àñ ïåðåâ´ðîê òà òåõí´÷íîãî îáñëóãîâóâàííß ãàðß÷èì ïðîòßãîì äåßêîãî ÷àñó ï´ñëß íåîáõ´äíî çí´ìàòè ïðîâ´ä çàïàëþâàííß òà ñâ´÷êó çóïèíêè. –å â´äáóâà¹òüñß é òîä´, êîëè çàïàëþâàííß. å òîðêàéòåñß ãàðß÷èõ ïîâåðõîíü. äâèãóí...
Seite 476: X8F;Îâ´òðßíèé Ô´ëüòð
’…•§—… Ž‘‹“ƒŽ‚“‚€Ÿ –å âñå ñïðè÷èíß¹ óòâîðåííß â´äêëàäåíü íà åìîæëèâî ïîâí´ñòþ î÷èñòèòè ïîâ´òðßíèé ô´ëüòð, åëåêòðîäàõ ñâ´÷êè, ùî ìîæå ïðèçâåñòè äî ïðîáëåì ßêèé âèêîðèñòîâóâàâñß ïðîòßãîì äîâãîãî ÷àñó. ó ðîáîò´ àáî òðóäíîù´â ïðè çàïóñêó. ’îìó ÷àñ â´ä ÷àñó éîãî ñë´ä çàì´íþâàòè.îøêîäæåíèé ô´ëüòð îáîâ'ßçêîâî ðî÷èñò´òü...
Seite 477: Îáñëóãîâóâàííß
’…•§—… Ž‘‹“ƒŽ‚“‚€Ÿ ƒðàô´ê ïðîâåäåííß òåõí´÷íîãî îáñëóãîâóâàííß èæ÷å íàâîäßòüñß äåßê´ çàãàëüí´ ´íñòðóêö´» ç òåõí´÷íîãî îáñëóãîâóâàííß. Ÿêùî ‚è ïîòðåáó¹òå äîäàòêîâî» ´íôîðìàö´», çâåðí´òüñß, áóäü ëàñêà, äî íàéáëèæ÷îãî öåíòðó îáñëóãîâóâàííß. ™îäåííå ™îòèæíåâå ™îì´ñß÷íå òåõí´÷íå ’åõí´÷íå îáñëóãîâóâàííß îáñëóãîâóâà îáñëóãîâóâà îáñëóãîâóâà ííß ííß ííß ðî÷èñò´òü çîâí´øí´ ÷àñòèíè ´íñòðóìåíòà. åðåêîíàéòåñß, ùî...
Seite 478: Åõí´÷Í´ Äàí
’åõí´÷í´ äàí´ ’åõí´÷í´ äàí´ ’åõí´÷í´ äàí´ GB 355BP (BP152PR) „âèãóí Œàêñèìàëüíà ïîòóæí´ñòü äâèãóíà, ó â´äïîâ´äíîñò´ ç´ 1,5/6500 ñòàíäàðòîì ISO 8893, ê´ëîâàò/ îáåðò´â çà õâèëèíó ‘èñòåìà çàïàëåííß NGK BPMR 7A/ Champion RCJ ‘â´÷êà çàïàëåííß ‚´äñòàíü ì´æ åëåêòðîäàìè, ìì 0,6-0,7 ‚àãà ‚àãà áåç ïàëèâà, êã ˜óìîâ´...
Seite 479: Åêëàðàö´ß Â´äïîâ´äíîñò´ Ñòàíäàðòàì ¸Âðîïåéñüêîãî 'Îþçó
àçâà âèðîáíèêà: Husqvarna €‚, SE-561 82 Huskvarna, ˜âåö´ß (òåëåôîí: +46-36-146500). Šîìïàí´ß Husqvarna AB áåðå íà ñåáå âèêëþ÷íó â´äïîâ´äàëüí´ñòü çà ðîáîòó ðàíöåâèõ ïîâ´òðîäóâ´â íà ïëàòôîðì´ BP152PR, ùî ïðåäñòàâëåí´ ìîäåëßìè: McCulloch GB 355BP ´ç ñåð´éíèìè íîìåðàìè â´ä 2016 ðîêó òà íîâ´øèìè íîìåðàìè. îìåð ìîäåë´, ð´ê âèïóñêó òà â´äïîâ´äíèé...
Seite 480: Semboller‹N Açiklanmasi Semboller
SEMBOLLER‹N AÇIKLANMASI Semboller UYARI! Yanlıﬂ veya dikkatsizce Yakıt pompası. kullanıldı¤ında bu makine, kullanan veya baﬂkaları açısından ciddi veya ölümcül yaralanmalara yol açabilecek tehlikeli bir araç haline gelebilir. Çevreye verdi¤i gürültü emisyonlarí Makineyi kullanmadan önce kullaním Avrupa Birli¤i'nin direktiflerine uygundur. kílavuzunu iyice okuyarak içeri¤ini Makinenin emisyonlarí...
Seite 481: Çindekiler
‹Ç‹NDEK‹LER ‹çindekiler Baﬂlamadan önce aﬂa¤ídaki konulara dikkat ediniz: SEMBOLLER‹N AÇIKLANMASI Semboller ..............480 Kullaním kílavuzunu dikkatle okuyunuz. ‹Ç‹NDEK‹LER ‹çindekiler ..............481 UYARI! Kesme iﬂlemini yaparken uzun süre gürültüye maruz kalma, duyma bozuklu¤una Baﬂlamadan önce aﬂa¤ídaki konulara dikkat ediniz: ..481 yol açabilir.
Seite 482: Üfleyicide Ne Nedir
NE NED‹R? Üfleyicide ne nedir? ﬁasi 14 Çalıﬂtırma kolu Kayıﬂ 15 Stop dü¤mesi Motor kapa¤ı 16 Gaz ayarí Fan muhafazası 17 Dirsek Hava giriﬂi ızgarası 18 Kelepçe 19 Esnek hortum Hava temizleyici 20 Kontrol borusu Çalíﬂtírma tutaca¤í 21 Kablo demeti kelepçesi Yakít deposu 22 Ara boru 10 Yastık...
Seite 483: Genel Güvenlik Açiklamalari
GENEL GÜVENLIK AÇIKLAMALARI Genel Çalíﬂtírma Kapalí yerde makineyi asla çalíﬂtírmayíníz. Egzos • ÖNEML‹! dumanlarí tehlikeli olabilir. Makine yalnızca çimenlik alanları, bahçe yollarını, asfalt Makinenizin motorundan dıﬂarıya atılmıﬂ yolları ve benzeri yerleri temizlemek için tasarlanmıﬂtır. olan gaz kolmonoksid gazı içermektedir ve Kullanmadan önce makineyi genel olarak kontrol edin ve kolmonoksid zehirlenmesine neden olabilir.
Seite 484 GENEL GÜVENLIK AÇIKLAMALARI Kayıﬂın ayarlanması Aﬂa¤ídaki durumlarda makineyi asla çalíﬂtírmayíníz: • - E¤er motorun yakıt tankına doldurdu¤unuz yakıttan, yakıt döküntüsü varsa: Dökülen bütün yakıtı siliniz ve kalan benzinin UYARI! Makineyle çalıﬂılırken taﬂıma askısı buharlaﬂmasını bekleyiniz. daima kullanılmalıdır. Taﬂıma askısı kullanılmazsa güvenli bir ﬂekilde manevra - E¤er yakıt döküntüsü...
Seite 485: G‹Venl‹K Açiklamalari
G‹VENL‹K AÇIKLAMALARI Kiﬂisel koruyucu araçlar Her zaman kalın, uzun pantolon; çizme, eldiven ve uzun • kollu gömlek giyin. Döner parçalara çekilen nesnelerin yaralanmaya neden olması riskini azaltmak için bol UYARI! Makineyi her kullandí¤ínízda, giysiler, eﬂarplar, takılar vb. eﬂyalar kullanmayın. Saçınızı onaylanmíﬂ...
Seite 486: Makinenin Güvenlik Donanímínín Kontrol, Bakím Ve Servisi
G‹VENL‹K AÇIKLAMALARI Titreﬂimden aríndírma sistemi UYARI! Egzos dumanlarí sícaktír ve yangína neden olabilecek kívílcímlar da Makineniz, elden geldi¤ince, titreﬂimsiz ve kolay bir kullaním taﬂíyabilmektedir. Bu nedenle hiçbir biçimde için tasarlanmyﬂ bir titreﬂimden aríndírma sistemi ile makineyi kapalí yerde ve kolay tutuﬂabilir donatílmíﬂtír.
Seite 487: Genel Çalíﬂma Açíklamalarí
G‹VENL‹K AÇIKLAMALARI Titreﬂimden aríndírma sistemi kullanımı için susturucu ve kıvılcım önleyici siperlik herhangi bir bakım gerektirmez. 50 saatlik kullanım sonunda, susturucunuzun yetkili servis satıcınız tarafından servise alınmasını veya de¤iﬂtirilmesini öneririz. Tıkalı bir siperlik, motorun aﬂırı ısınmasına ve ciddi hasara neden olabilir.
Seite 488 G‹VENL‹K AÇIKLAMALARI çukur v.b.) dikkat ediniz. Kapalí bir arazide çalíﬂírken çok UYARI! Çevrenize dikkat edin. Çalıﬂtı¤ınız dikkatli olunuz. alana yaklaﬂan bir kiﬂi olursa bu kiﬂi güvenli mesafede oluncaya kadar gaz kontrolünü en düﬂük gaza ayarlayın. Üfleyiciyi insanlara, hayvanlara, oyun alanlarına, açık pencerelere, arabalara vs.
Seite 489 G‹VENL‹K AÇIKLAMALARI Çalıﬂma tekni¤inin temeli Hava giriﬂinin yaprak, çöp vb. ile engellenmedi¤ini kontrol • edin. Tıkanmıﬂ hava giriﬂi, makinenin üfleme kapasitesini azaltıp motorun çalıﬂma ısısını yükselterek motorun UYARI! Fırlayan nesnelere karﬂı dikkatli arızalanmasına neden olabilir. Motoru durdurun ve nesneyi olun. Her zaman koruyucu gözlük takın. çıkarın.
Seite 490: Üfleme Borusu Ve Kontrol Kolunun Monte Edilmesi
MONTAJ Üfleme borusu ve kontrol kolunun Üfleyici borusu monte edilmesi NOT: Montaj sırasında sizi engellememesi için borunun içindeki vidaların etrafınızda olmadı¤ından emin olun. Ara Üfleyiciyi ve kontrol borusunu esnek hortumla ba¤layın. • boruyu ve üfleyici borusunu monte edin. Vidaları, boruların Esnek hortumun iki ucunu da yerine sabitleyin.
Seite 491: Yakit Kullanimi
YAKIT KULLANIMI Çalíﬂtírící Karíﬂím Benzin ve ya¤í her zaman, benzin için uygunlu¤u onanmíﬂ, • D‹KKAT! Makine, iki zamanlı bir motorla donatılmıﬂ olup, her temiz bir kapta karíﬂtíríníz. zaman benzin ve iki zamanlı motor ya¤ı karıﬂımı kullanılarak çalıﬂtırılmalıdır. Do¤ru karıﬂımın elde edilebilmesi için Her zaman, karíﬂtírílacak olan benzinin yarísíní...
Seite 492: Yakít Ikmali
YAKIT KULLANIMI Yakít ikmali UYARI! Aﬂa¤ídaki önlemler yangín olasílí¤íní azaltír. Yakıt dolumunu iyi havalandırılan bir alanda yapın. Yakıt dolumunu kesinlikle kapalı mekânlarda yapmayın. Yakítín yakínínda sigara içmeyiniz ve/veya sícak bir cisim bulundurmayíníz. Motor çalíﬂírken yakít ikmali yapmayíníz. Yakıtı doldurmadan önce motoru durdurun ve motorun so¤umasını...
Seite 493: Çaliﬁtirma Ve Durdurma
ÇALIﬁTIRMA VE DURDURMA Çalíﬂtírma ve durdurma Çalíﬂtírma Makinenin gövdesini topra¤a do¤ru sol elinizle bastırınız (D‹KKAT! Kesinlikle aya¤ınızla basmayınız!) Baﬂlama kolunu tutunuz, baﬂlama halatını sa¤ elinizle size bir karﬂı koyma Z 87 hissedinceye kadar yavaﬂça dıﬂarıya do¤ru çekiniz (baﬂlama çengelleri içeri do¤ru tutulur) ve daha sonra ani ve sert hareket ediniz.
Seite 494: Genel
BAKIM Genel So¤utucu sistem ‹nceleme ve bakım gerçekleﬂtirmek için ateﬂleme kablosunu ve bujiyi çıkarın. Vücudunuzun tüm bölümlerini sıcak yüzeylerden uzakta tutun. Karbüratör Elden geldi¤ince alçak bir çekiﬂ ísísí tutturabilmek için makine bir so¤utucu sistem ile donatílmíﬂtír. Rölanti hızının ayarlanması So¤utucu sistem, aﬂa¤ídaki parçalardan meydana gelmektedir: Bazı...
Seite 495: Hava Filtresi
BAKIM ayarlayı nı z veya bujileri de¤iﬂtiriniz. Bunun için bujiler kı smı E¤er makine tozlu ortamlarda kullanılıyorsa, o taktirde hava na bakı nı z radyo arı zası . filtresinin iç kısmının ya¤lanması gerekir. Bunun için kullanma talimatı bölümünde hava filtresinin iç kısmının ya¤lanması 0,6-0,7 kısmına bakınız.
Seite 496: Bakım Fleması
BAKIM Bakım ﬂeması Aﬂa¤ída, genel bakím konusunda bazy açíklamalar bulunmakadír. Daha fazla bilgiye gereksinim duyuyorsanız o taktirde servisinizle görüﬂünüz. Bakím Günlük bakím Haftalík bakím Aylík bakím Makinenin dıﬂ kısmını temizleyin. Gaz kontrolü fonksiyonlarının güvenli ﬂekilde çalıﬂıp çalıﬂmadı¤ını gözden geçirin. Makinenin durdurma dü¤mesinin çalıﬂıp çalıﬂmadı¤ını kontrol ediniz. Hava filtresinin temiz olup olmadı¤ını...
Seite 497: Teknik Bilgiler
Teknik bilgiler Teknik bilgiler Teknik bilgiler GB 355BP (BP152PR) Motor ISO 8893 uyarınca azami motor çıkıﬂı, kW/dev/dak 1,5/6500 Ateﬂleme sistemi Buji NGK BPMR 7A/ Champion RCJ 6Y Elektrot aralí¤í, inç/mm 0,6-0,7 A¤írlík A¤ırlı¤ı, yakıtsız, kg Gürültü emisyonlarí (1 nolu dipnota bakíníz) Ses gücü...
Seite 498: Uygunluk Konusunda Ab Deklarasyonu
Üreticinin adı: Husqvarna AB, SE-561 82 Huskvarna, ‹sveç (Tel +46-36-146500). Husqvarna AB, aﬂa¤ıdaki model tarafından temsil edilen sırt tipi üfleyici platformu BP152PR’den sorumlu olan tek taraftır: McCulloch GB 355BP 2016 yılı ve sonrası tarihli seri numaralı. Model numarası, yıl ve sonraki seri numaralarıyla birlikte düz metin olarak tip plakasında açıkça belirtilmiﬂtir.
Seite 500 WWW.McCULLOCH.COM Originalios instrukcijos Bruksanvisning i original Originalanweisungen Instruções originais Pôvodné pokyny Originale instruktioner Prvobitna uputstva Alkuperäiset ohjeet Izvirna navodila Originale instruksjoner PÛvodní pokyny Original instructions Eredeti útmutatás Instrucöiuni iniöiale Instructions d'origine Instrukcja oryginalna ∞Ú¯ÈÎ¤˜ Ô‰ÂÁ›Â˜ Originele instructies Originaaljuhend Istruzioni originali Orijinal talimatlar Instrukcijas oriÆinÇlvalodÇ...

McCulloch GB355BP Bedienungsanweisung

Svenska

Dansk

Suomi

Norsk

English

Français

Dutch

Italiano

Español

Verfügbare Sprachen

Quicklinks

Kapitel

Verwandte Anleitungen für McCulloch GB355BP

Inhaltszusammenfassung für McCulloch GB355BP
