Inhaltszusammenfassung für KG Elektronik SP-04
- Seite 1 SP-04 Nutzwarmwasser- Regler Gebrauchsanweisung Hersteller: Firma KG Elektronik ul. Sienkiewicza 121, 39-300 Mielec Tel. 017 586 49 87 www.kgelektronik.pl Polen...
- Seite 2 Der Sp-04-Steuerer ist für die Steuerung der Pumpe des Zirkulationswassers oder der Fußbodenheizung bestimmt. Die Aufgabe des Reglers besteht darin, die Pumpe einzuschalten, wenn die Temperatur den geforderten Wert übersteigt. Unter der eingestellten Temperatur arbeitet die Pumpe die ganze Zeit.

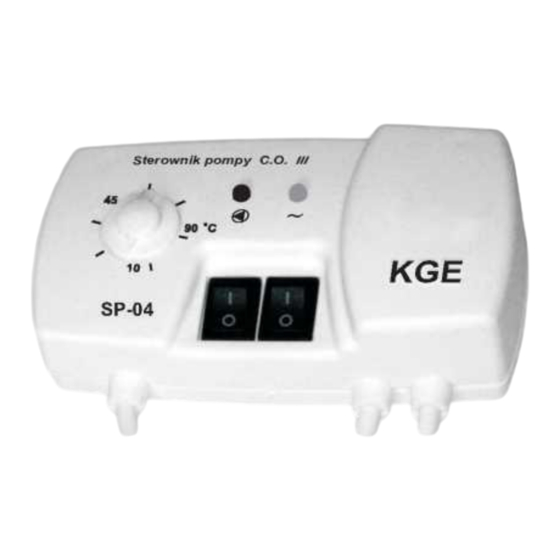

- Seite 3 © © Potentiometer Temperatursensor Ausschalter des manuellen Betriebsmodus Leistungsausschalter Stromnetzleitung Versorgungsleitung der Pumpe Diode, die die Arbeit der Pumpe signalisiert Diode, die elektrische Versorgung signalisiert. ACHTUNG! ELEKTRISCHE ANLAGE UNTER SPANNUNG Vor Ausführung jeglicher Tätigkeiten, die mit der Energieversorgung zusammenhängen (Anschluss der Kabel, Installation der Anlage, u.Ä.) sollte man sich vergewissern, dass der Regler nicht ans Stromnetz angeschlossen ist.
- Seite 4 10°C -90°C Temperatureinstellungsbereich 5°C Hysterese Energieversorgung 230/50Hz +/-10% Leistungsaufnahme <2W Temperatur der Umgebung -10°C -50°C Querschnitt der Anschlusskabel 3x0,75mm Kabellänge des Sensors 1,2m Laststrom des Ausgangs 180 W Abmaß (b x h x l) (72x50x132) Grad des Schutzes IP-20 Information über die Entsorgung von elektrischen und elektronischen Geräten Das auf den Produkten oder der beigefügten Dokumentation dargestellte Symbol bedeutet, dass man defekte elektrische oder elektronische Geräte nicht mit dem...
