Maico TRE 0,4-2 Montageanleitung
Verwandte Anleitungen für Maico TRE 0,4-2
Inhaltszusammenfassung für Maico TRE 0,4-2
- Seite 1 5-Stufentransformatoren 5-Step transformers Transformateurs à 5 plots TRE 0,4-2 TR 0,4-2 TRE 0,6-2 TR 0,8-2 TRE 1,6-2 TR 2,5-2 TRE 3,3-2 TR 6,6 TRE 6,5-2 TRE 10-2 Montageanleitung Mounting instructions Instructions de montage w w w . m a i c o - v e n t i l a t o r e n . c o m...
-
Seite 3: Lieferumfang
TRE.., TR.. 1. Lieferumfang 2. Verwendete Warnsymbole Gehäusetyp Lebensgefahr! TRE 0,4-2, TRE 0,6-2 und TRE 1,6-2 Eine Nichtbeachtung kann TRE 3,3-2, TRE 6,5-2 und TRE 10-2 zum Tod oder zu schweren TR 0,4-2, TR 0,8-2 und TR 2,5-2 GEFAHR Körperverletzungen führen. -
Seite 4: Produktinformationen

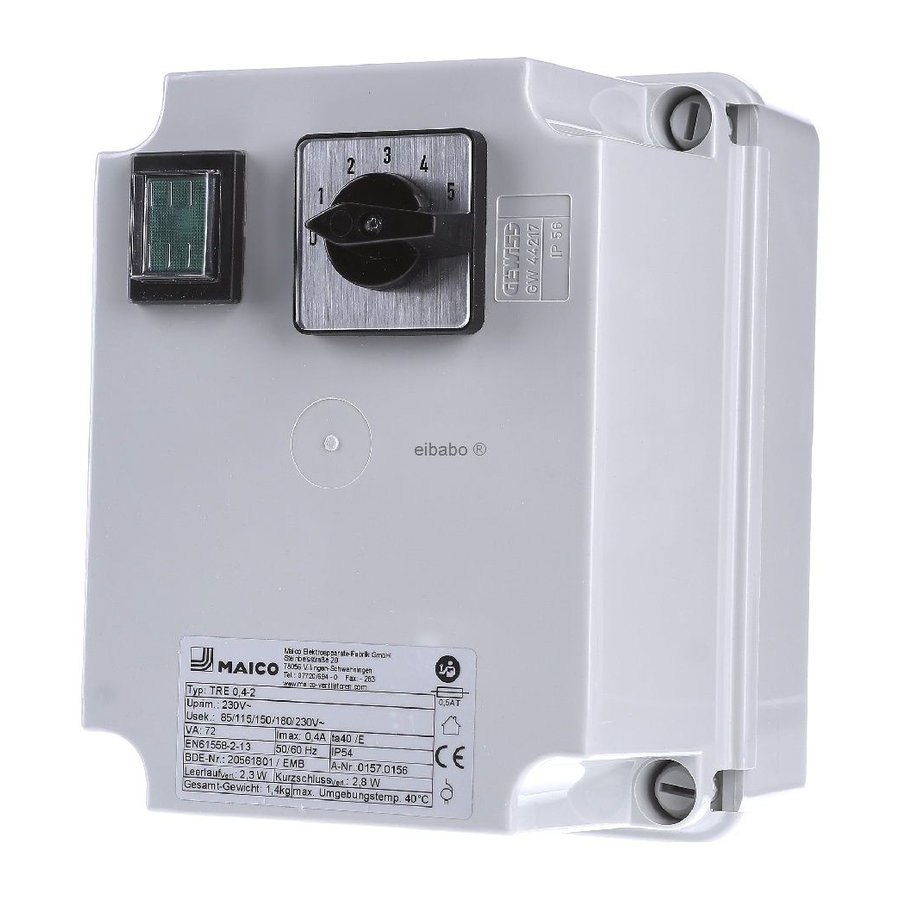

Maximal- Gehäusetyp belastbarkeit des Gerätes in Ampere. 1.1 Betriebsmeldeleuchte (grün) Zum Beispiel beträgt diese für TRE 1.2 Kabelverschraubung (bei TRE 0,4-2, 3,3-2 Transformatoren maximal 3,3 A. TRE 0,6-2, TRE 1,6-2, TR...) TRE.. – Transformatoren 1.3 Gehäuseunterteil 5-Stufentransformatoren zur Drehzahl- 1.4 Drehzahl-Wahlschalter mit Stellknopf... -
Seite 5: Grundlegende Sicherheitshinweise
(140°F) nicht übersteigen. ● Gerät nur komplett montiert betreiben. Anschlussleitungen eingeklemmt werden. ● Veränderungen und Umbauten am Gerät Montageort sind nicht zulässig und entbinden MAICO von jeglicher Gewährleistung und Haftung. Montageort festlegen. Im Bereich des Montageortes für einen Bestimmungsgemäße Verwendung ebenen Untergrund sorgen. - Seite 6 : Montage Vorbereitungen an Gehäusetyp TRE 0,4-2, TRE 0,6-2 und TRE 1,6-2 Verletzungsgefahr durch TRE 3,3-2, TRE 6,5-2 und TRE 10-2 unzureichende Befestigung TR 0,4-2 TR 0,8-2 und TR 2,5-2 des 5-Stufentransformators! GEFAHR Gerät nur senkrecht an Wänden oder Konsolen mit Gehäusedeckel zur Seite legen.
-
Seite 7: Instandhaltung
Montage Gehäusedeckel Gehäusetyp Gehäusetyp Schaltschranktür schließen und mit Schaltschrankschlüssel verriegeln. Inbetriebnahme Vor Inbetriebnahme alle System- komponenten gemäß deren Betriebsanleitungen installieren. Übereinstimmung mit den technischen Daten kontrollieren, siehe Typenschild. Netzsicherung einschalten. Funktionstest in allen 5 Drehzahlstufen durchführen. -
Seite 8: Demontage
Bemessungsdaten gemäß = Aus nachfolgender Angaben einsetzen. G-Sicherungseinsätze: – TRE 0,4-2: T 0,5A/250V – TRE 0,6-2: T 0,8A/250V – TRE 1,6-2: T 2,0A/250V – TRE 3,3-2: T 4,0A/250V – TRE 6,5-2: T 8,0A/250V – TRE 10-2: T 12,5A/250V – TR 0,4-2: T 0,5A/500V –... - Seite 21 11. Schaltbilder / Wiring diagrams / Schémas de branchement...
- Seite 22 Schaltbilder / Wiring diagrams / Schémas de branchement...
