WeldCloud™ Mobile kann mit allen Stromquellen verwendet werden, die mit einer
W8 -Steuerungseinheit oder einer PEK-Bedienkonsole ausgestattet sind.
2
Montieren des WeldCloud™ Mobile an
eine W8
2
1. Reinigen Sie die Oberseite der
W8 -Steuerungseinheit mit Alkohol,
2
bevor Sie das WeldCloud™ Mobile
darauf montieren.
2. Entfernen Sie die Schutzabdeckung an
der Doppelverriegelung Dual Lock.

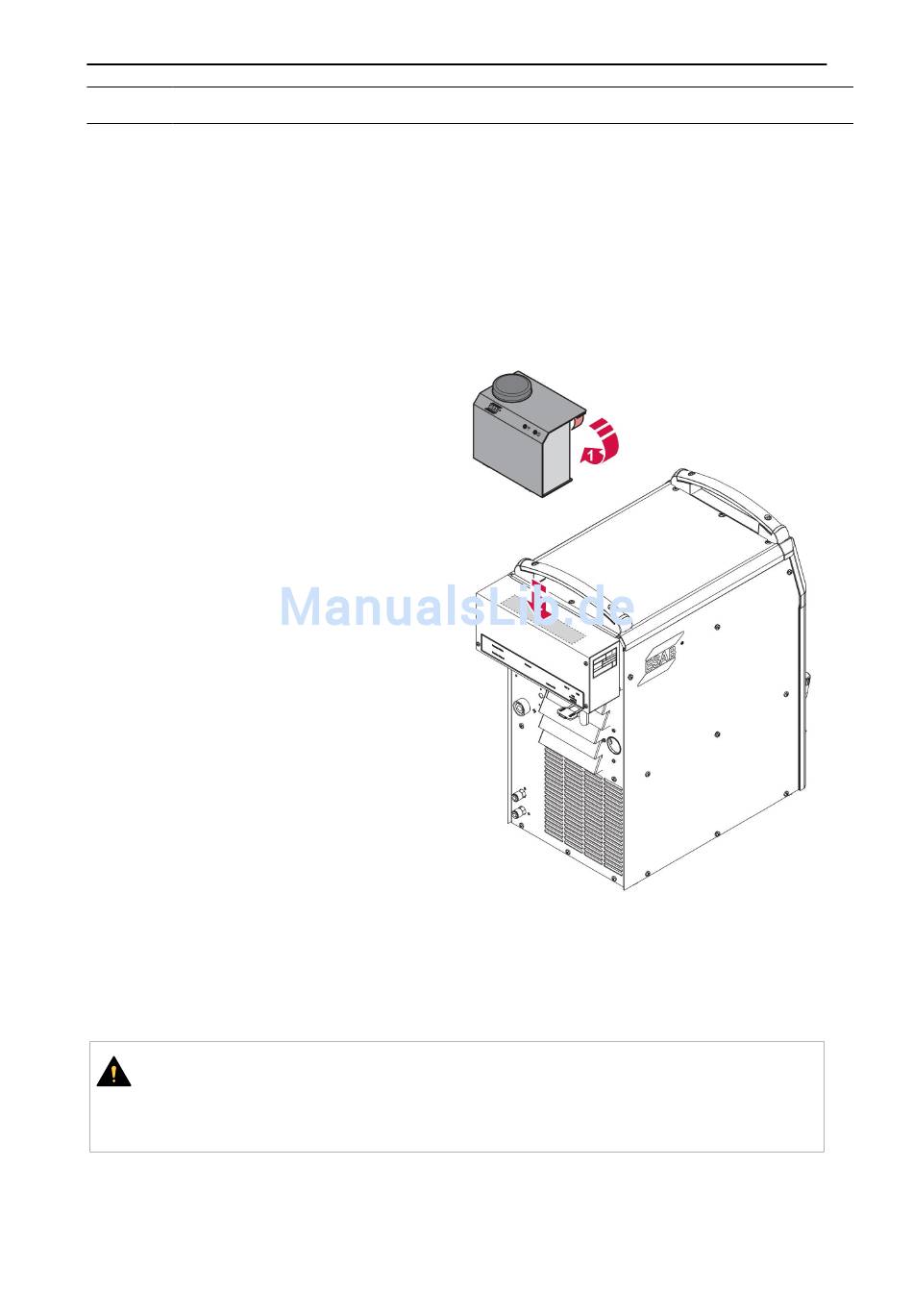

3. Bringen Sie das WeldCloud™ Mobile
mittig auf der W8
gemäß der Abbildung im grauen Bereich
an.
Anschließen des WeldCloud™ Mobile
1. Stellen Sie sicher, dass alle
angeschlossen Ausrüstungsteile
ausgeschaltet sind.
2. Schließen Sie das Steuerkabel des
internen CAN von der
W8 -Steuerungseinheit an den
2
CAN-Steckverbinder des WeldCloud™
Mobile an.
3. Schließen Sie das Ethernet-Kabel der
W8 -Steuerungseinheit an den
2
LAN-Anschluss 1 des WeldCloud™
Mobile an.
4. Optional, wenn Sie kein WLAN oder 3G
verwenden: Schließen Sie ein
Ethernet-Kabel von dem
LAN-Steckverbinder 2 des WeldCloud™
Mobile an ein externes LAN an. Stellen
Sie sicher, dass Sie das Ethernet-Kabel
nicht mit Stromkabeln oder
Schweißkabeln festklemmen.
Weitere Informationen zu Anschlüssen an
dem WeldCloud™ Mobile, finden Sie im
Abschnitt BEDIENUNG.
VORSICHT!
Bei der Verwendung des WeldCloud™ Mobile bei einem Traktor darf keine
kabelgebundene LAN-Verbindung für den Datentransfer verwendet werden. Es
besteht das Risiko von Verletzungen und Beschädigungen der Ausrüstung.
