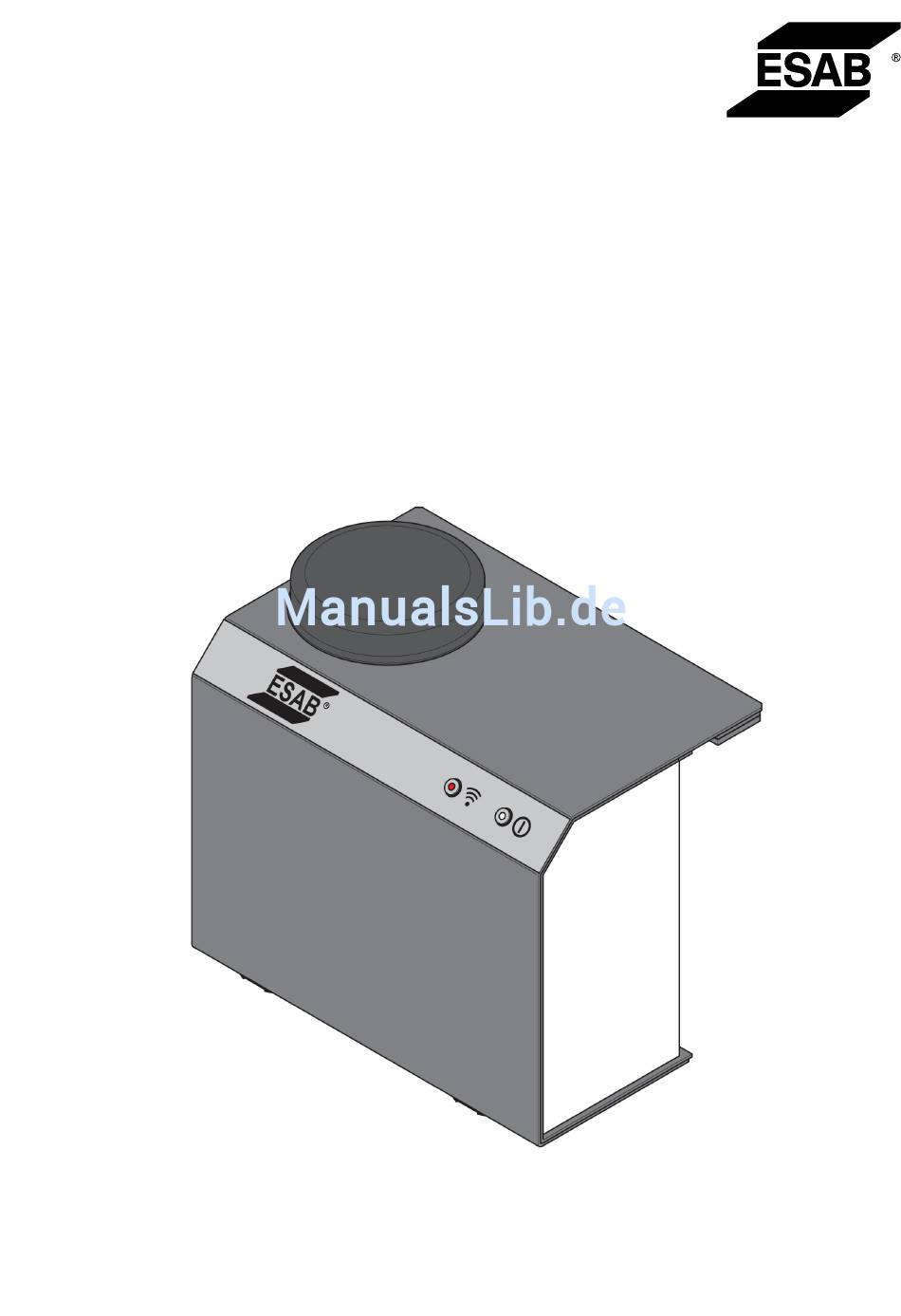

- Seite 1 WeldCloud™ Mobile Betriebsanleitung Valid for: Serial no: 648-xxx-xxxx 0464 547 001 DE 20171106...
-
Seite 3: Inhaltsverzeichnis
Sicherheitsvorkehrungen ..............EINFÜHRUNG ..................... Ausrüstung ..................... TECHNISCHE DATEN ................. INSTALLATION.................... BETRIEB...................... Anschlüsse und Bedienelemente ............Startfrequenz ..................WARTUNG ....................Kontrolle und Reinigung................ ERSATZTEILBESTELLUNG ............... SCHALTPLAN ...................... BESTELLNUMMERN ................... ZUBEHÖR......................Änderungen ohne vorherige Ankündigung vorbehalten. 0464 547 001 © ESAB AB 2017... -
Seite 4: Sicherheit
Sie alle Kennzeichnungen, die Sicherheitsroutinen des Arbeitgebers und die Sicherheitsdatenblätter (SDBs). Sicherheitsvorkehrungen Nutzer von ESAB-Ausrüstung müssen uneingeschränkt sicherstellen, dass alle Personen, die mit oder in der Nähe der Ausrüstung arbeiten, die geltenden Sicherheitsvorkehrungen einhalten. Die Sicherheitsvorkehrungen müssen den Vorgaben für diesen Ausrüstungstyp entsprechen. - Seite 5 Informationen zu anerkannten Sammelstellen einholen. Weitere Informationen erhalten Sie von einem ESAB-Händler in Ihrer Nähe. ESAB bietet ein Sortiment an Schweißzubehör und persönlicher Schutzausrüstung zum Erwerb an. Bestellinformationen erhalten Sie von einem örtlichen ESAB-Händler oder auf unserer Website. 0464 547 001 - 5 -...
-
Seite 6: Einführung
-Steuerungseinheit oder an eine PEK-Bedienkonsole • zwei Ethernet-Kabel für den Anschluss an eine LAN- und W8 -Steuerungseinheit oder an eine PEK-Bedienkonsole Betriebsanleitungen in anderen Sprachen können von der Website www.esab.com heruntergeladen werden. 0464 547 001 - 6 - © ESAB AB 2017... -
Seite 7: Technische Daten
2,15 kg (4,74 lb) Abmessungen (L x B x H) 205 × 135 × 189 mm (8,07 × 5,31 × 7,44 Zoll) Schutzart IP23 Schutzart Der IP-Code zeigt die Schutzart an, d. h. den Schutzgrad gegenüber einer Durchdringung durch Festkörper oder Wasser. 0464 547 001 - 7 - © ESAB AB 2017... -
Seite 8: Installation
Abschnitt BEDIENUNG. VORSICHT! Bei der Verwendung des WeldCloud™ Mobile bei einem Traktor darf keine kabelgebundene LAN-Verbindung für den Datentransfer verwendet werden. Es besteht das Risiko von Verletzungen und Beschädigungen der Ausrüstung. 0464 547 001 - 8 - © ESAB AB 2017... - Seite 9 Abbildung auf. Stellen Sie sicher, dass die Stifte der Doppelverriegelung Dual Lock vollständig einrasten. Installieren Sie WeldCloud™ Mobile mit PEK Kontaktieren Sie Ihr Service Center für Hilfe bei der spezifischen Systemkonfiguration. 0464 547 001 - 9 - © ESAB AB 2017...
-
Seite 10: Betrieb
Steuerkabel an die W8 -Steuerungseinheit oder an die PEK-Bedienkonsole anzuschließen CAN-Anschluss, Buchse Wird zur Kommunikation mit der ESAB Drahtvorschubeinheit verwendet LAN-Anschluss 1 Ethernetport 1 wird für den Anschluss an eine W8 -Steuerungseinheit oder an eine PEK-Bedienkonsole verwendet... -
Seite 11: Startfrequenz
Webschnittstelle der Stromquelle zuzugreifen. Weitere Informationen über die WeldCloud™-Einheit und -Funktionen finden Sie in der Betriebsanleitung für WeldCloud™. Die Bedienungsanleitung sowie eine Ersatzteilliste finden Sie im Internet unter: www.esab.com 0464 547 001 - 11 - © ESAB AB 2017... -
Seite 12: Wartung
Garantiezeitraums versucht, Produktfehler eigenständig zu beheben. Kontrolle und Reinigung Kontrollieren Sie regelmäßig, dass zwischen Bedienkonsole und Stromquelle ein elektrischer Kontakt besteht. Vergewissern Sie sich, dass die Anschlüsse fehlerfrei und korrekt verbunden sind. 0464 547 001 - 12 - © ESAB AB 2017... -
Seite 13: Ersatzteilbestellung
Reparaturarbeiten ausgeführt hat, muss sicherstellen, dass das Produkt auch weiterhin den genannten Normen entspricht. Ersatz- und Verschleißteile können über Ihren nächstgelegenen ESAB-Händler bestellt werden, siehe Umschlagrückseite dieses Dokuments. Geben Sie bei einer Bestellung Produkttyp, Seriennummer, Bezeichnung und Ersatzteilnummer gemäß Ersatzteilliste an. -
Seite 14: Schaltplan
SCHALTPLAN SCHALTPLAN 0464 547 001 - 14 - © ESAB AB 2017... -
Seite 15: Bestellnummern
0463 391 001 Spare parts list WeldCloud™ Mobile 0740 800 203 Service manual W8 , Retrofit Mig 4004i WeldCloud™, WeldCloud™ Mobile Die Bedienungsanleitung sowie eine Ersatzteilliste finden Sie im Internet unter: www.esab.com 0464 547 001 - 15 - © ESAB AB 2017... -
Seite 16: Zubehör
ZUBEHÖR ZUBEHÖR 0456 527 885 Control cable (connectors included) 0.45 m, 12 poles 0465 816 001 Ethernet cable (connectors included) 0.5 m industrial 0464 547 001 - 16 - © ESAB AB 2017... - Seite 17 ZUBEHÖR 0464 547 001 - 17 - © ESAB AB 2017...
