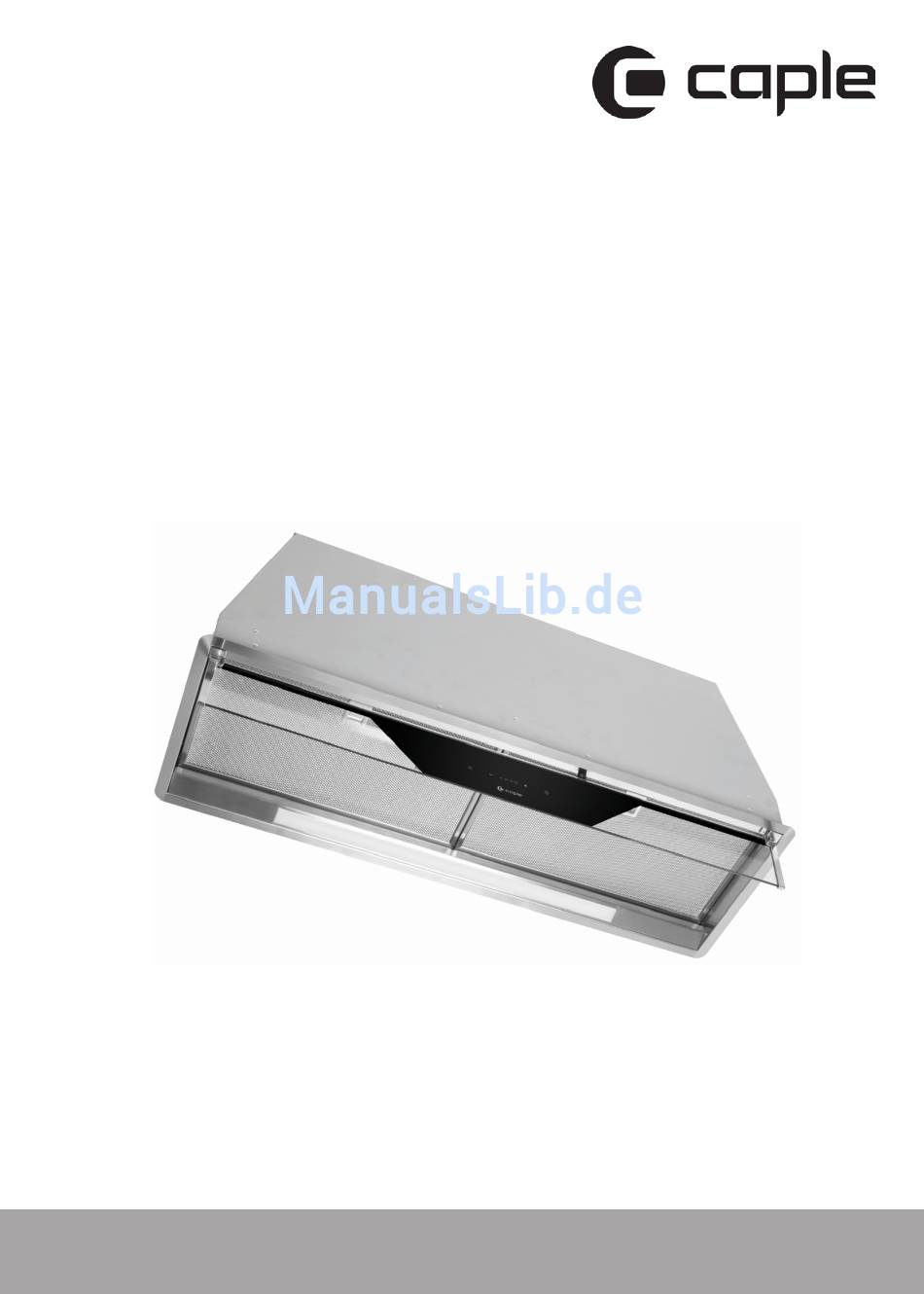

Caple TBU520 Bedienungsanleitung
Verwandte Anleitungen für Caple TBU520
Inhaltszusammenfassung für Caple TBU520
- Seite 4 Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sam- melpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch Ihren Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit wer- den durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling dieses Produkts erhalten Sie von Ihrem Rathaus, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.
-
Seite 23: Inhaltsverzeichnis
INHALTSVERZEICHNIS Allgemeine Sicherheitshinweise Allgemeine Montagehinweise Geräteausführung Installation und Montage Schaltung des Geräts Wartung... -
Seite 24: Allgemeine Sicherheitshinweise
oder andere technische Maßnahmen, wie ge- ALLGEMEINE gen-seitige Verriegelung o.ä.), die Verbren- SICHERHEITSHINWEISE nungsluft nachströmen kann. Anmerkung: Bei der Beurteilung muss immer der gesamte Lüftungsverbund der Wohnung Vor der Installation muss überprüft werden, beachtet werden. Bei Betrieb von Koch- dass keine Bauteile beschädigt sind. Ander- geräten, z.B. Kochmulde und Gasherd, wird nfalls muss die Installation abgebrochen und diese Regel nicht angewendet. -
Seite 25: Allgemeine Montagehinweise
* Der Elektroanschluss hat nach den VDE- ALLGEMEINE Bestimmungen durch einen konzessionierten MONTAGEHINWEISE Fachbetrieb zu erfolgen. * Die Abluftleitung ist in dem geforderten Durchmesser zu erstellen. Bei Dachaus-trit- ten wird der Einbau eines Kondens-wasser- 1. Auspacken des Geräts sammlers und einer weiteren Rück-stauklap- * Der Karton ist an der Oberseite zu öffnen. pe empfohlen. Seitlich am Karton sind Pfeile aufgedruckt, * Nischenrückwände sind nur auf ausreichend die nach oben weisen müssen. -
Seite 26: Installation Und Montage
An der Vorder- als auch an der Hinterseite INSTALLATION des Gerätes. UND MONTAGE Die zuvor entfernte Stahl-Leiste wieder au- fsetzen, den Stromanschluss der Led-Leiste mittels des Verbinders wieder herstellen und Vor dem Einbau die Fettfilter herausnehmen, den Fettfilter einsetzen. um das Gerät nicht zu beschädigen. Zuerst die Glasscheibe öffnen, indem Sie wie Hinterer Luftaustritt in Abb. 3 dargestellt drehen, danach die Fet- Alle Modelle mit nur einem Motor sind so en- tfilter mittels des dazu vorgesehenen Griffs tworfen worden, dass der Luftaustritt aus der... -
Seite 27: Schaltung Des Geräts
SCHALTUNG DES GERÄTS Mod. SL TC – Glass (dis. 11) A: ON/OFF Beleuchtung B : Reduzierung der Saugstärke / OFF Motor C : Anzeiger Saugstärke D : ON Erhöhung Saugstärke E : Nachlaufautomatik 10 Min. Das Touchpanel auf Glas gestattet die Eigabe der gewünschten Funktion durch einfaches Berühren des entsprechenden Symbols. Bei Unterbrechung der Stromzufuhr benötigt die Dunsthaube SLTC bei erneuter Inbe- triebnahme 15 Sekunden für die Selbstdia- gnose. In diesem kurzen Zeitabschnitt ist es möglich, dass die Dunsthaube nicht korrekt FUNKTIONERT. -
Seite 28: Wartung
AUSTAUSCH DER LED-LEISTE WARTUNG Vor dem Austausch der Led-Leiste wird emp- fohlen, die Metall-Leiste (Abb. 6 und 7) zu entfernen. Die Led-Leiste von den Befesti- gungsfedern lösen, um die Led-Leiste zu ent- fernen. * Nur eine sorgfältige Pflege garantiert auf Die Led-Leiste durch eine geeignete Led-Lei- Dauer eine gute Leistung und Funktion des ste ersetzen. Geräts. Die Metall-Leiste wieder aufsetzen. * Besonders wichtig ist die Reinigung der Fet- * Die Ersatz der Stormkabeln muss nur von tifilter. Um die Fettfilter aus dem Gerät neh-...
