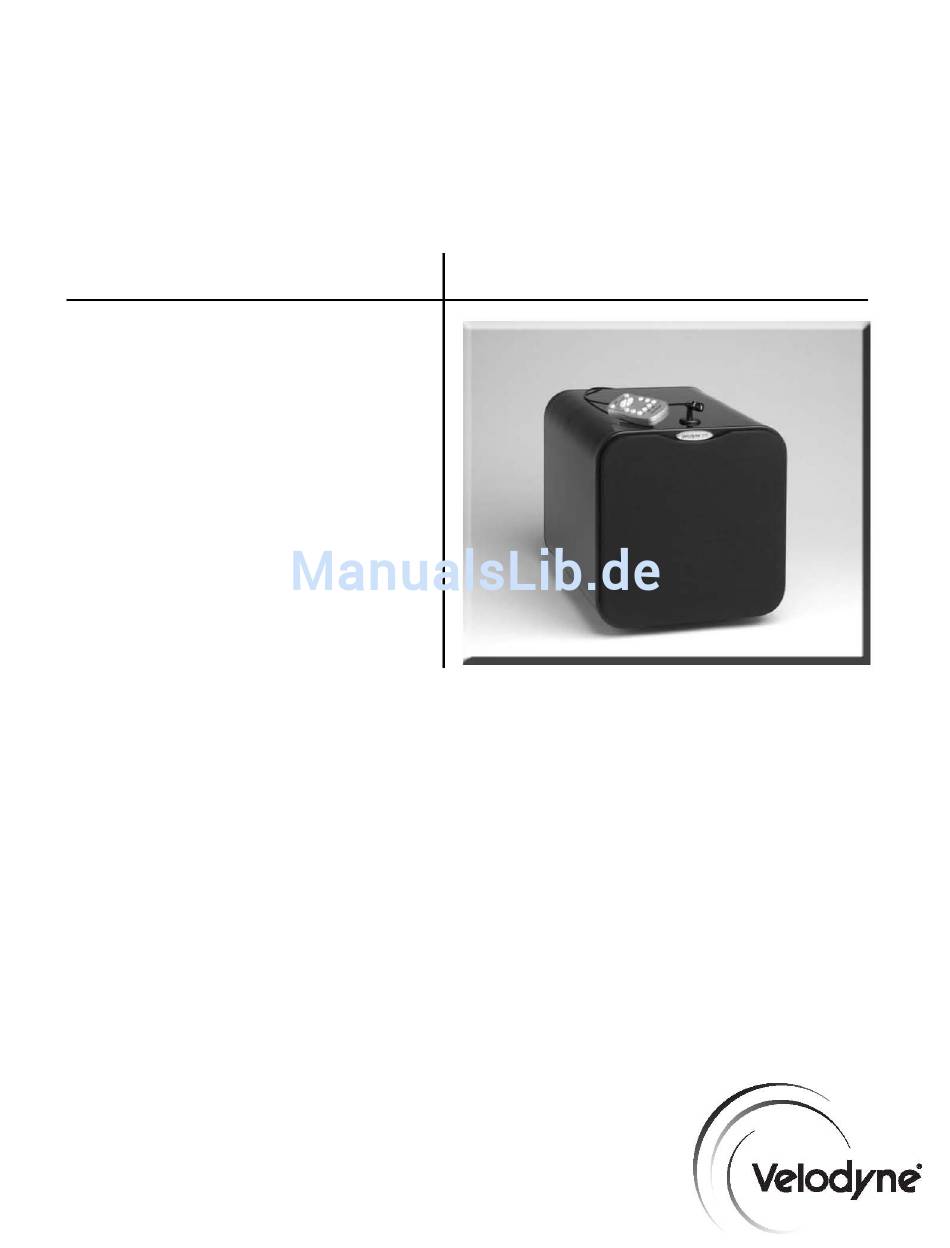

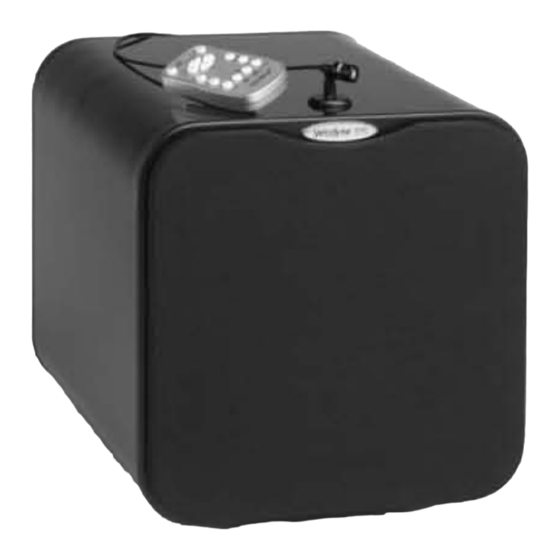

- Seite 1 SPL-R Serie ™ SPL-800R SPL-1000R SPL-1200R SPL-1500R B E D I E N U N G S A N L E I T U N G DSP-gesteuerter Heimkino-Subwoofer...
- Seite 2 R e s t o r i n g D e fa u l t s Vo r s i c h t w w w . v e l o d y n e . c o m SPL-R Bedienungsanleitung...
-
Seite 3: Inhaltsverzeichnis
Velodyne-Produkte ........ -
Seite 4: Herzlichen Glückwunsch
• Signalabhängige automatische Ein-/Ausschaltung (abschaltbar) • Variable Lautstärkeeinstellung • Wählbare Phasenlage (0, 90, 180 oder 270 Grad) • Frequenzgang 28 - 120 Hz (SPL-800R), 24 – 120 Hz (SPL-1000R), 22-120 Hz (SPL-1200R), 20-120 Hz (SPL-1500R) • Magnetische Abschirmung für Video (SPL-1000R, SPL-1200R und SPL-1500R) •... -
Seite 5: Installation
• Besonders große Zentriermembran für Linearität bei hohem Schwingweg I n s ta l l a t i o n Ihr neuer Velodyne-Subwoofer ist für mehrere Installationsvarianten vorgesehen. Lesen Sie die folgenden Informationen zur Installation vollständig durch, um entscheiden zu können, welche Installationsart sich für Ihr System am besten eignet. -
Seite 6: Anschlüsse Auf Der Geräterückseite
N S C H L Ü S S E E R ÄT E R Ü C K S E I T E Abbildung 1 zeigt die Anschlüsse an der Geräterückseite des SPL-R. Im Folgenden werden die in Abb. 1 gezeigten Anschlüsse kurz beschrieben. Nähere Informationen hierzu finden Sie im nächsten Abschnitt. -
Seite 7: Anschlüsse An Der Geräterückseite - Ausführliche Beschreibung
(8) INFRAROT-EINGANG (IR INPUT) Schließen Sie hier einen IR-Verstärker für Universal-Fernbedienungen an. (9) 12 V-UMSCHALTER (12V TRIGGER) Wenn diese Minibuchse genutzt wird, bleibt das Gerät abgeschaltet, bis an den beiden Anschlussleitern 12 Volt anliegen. Die Polarität ist dabei nicht wichtig. A N S C H L Ü... -
Seite 8: Verbindungskabel
H i n w e i s e z u r F r e q u e n z w e i c h e d e s R e c e i v e r s u n d d e s S P L - R Ihr Velodyne SPL-R Subwoofer ist mit seiner integrierten Frequenzweiche (die über den Drehregler auf der Geräterückseite eingestellt wird) für Audiosignale mit dem vollen... -
Seite 9: Betrieb
Subwoofer befindet sich dementsprechend in größerer Entfernung von den Wänden in Nähe der Raummitte und in der Nähe einer Tür oder eines Durchgangs. Solche Aufstellungsorte sollten Sie nach Möglichkeit vermeiden. Wenn Sie zur Stereowiedergabe zwei Velodyne-Subwoofer paarweise einsetzen möchten, sollten Sie vorzugsweise jeden der beiden Subwoofer in der Nähe des Satellitenlautsprechers für den betreffenden Kanal aufstellen. - Seite 10 M U T E ( S t u m m s c h a l t u n g ) Mit dieser Taste schalten Sie den Ton des Subwoofers ab. Bei Stummschaltung blinkt die Anzeige am Subwoofer langsam auf. Sie stellen die Stummschaltung ab, indem Sie die Taste MUTE abermals drücken.
- Seite 11 Hinweis: Die Lautstärke kann auch mit den Tasten an der Subwoofer-Rückseite eingestellt werden. Ihre Funktion entspricht den Lautstärketasten auf der Fernbedienung. Das Gerät ist werkseitig auf einen Lautstärkepegel von 30 % eingestellt. W I E D E R G A B E M O D I Das Gerät verfügt über 4 voreingestellte Wiedergabemodi: Movies (Kino), R&B –...
- Seite 12 Jeder Wiedergabemodus bietet charakteristische Einstellungen für den Infraschall, die Lautstärke-Dynamik und den Equalizer, um die Akustik optimal zu gestalten. Die folgende Tabelle zeigt die Einstellungen für die verschiedenen Wiedergabemodi: Modus Infraschall- Equakizer- Equakizer- Dynamik Filter Frequenz Pegel frequenz Film 25 Hz 35 Hz +5 dB +5 dB...
-
Seite 13: Pflege Des Subwoofers
3. Das Gerät ist mit Wasser in Berührung gekommen. 4. Gehäuseteile oder Schaltungen wurden physisch beschädigt. Vielen Dank für den Kauf eines Velodyne-Geräts! w w w . v e l o d y n e . c o m SPL-R Bedienungsanleitung... -
Seite 14: Technische Daten
T e c h n i s c h e D a t e n Technische Daten SPL-800R SPL-1000R SPL-1200R SPL-1500R Subwoofer Forward Firing 20,3 cm Forward Firing 25,4 cm Forward Firing 30,5 cm Forward Firing 38,1 cm Kolbendurchmesser 16,5 cm) -
Seite 15: Eingeschränkte Gewährleistung
Bedingungen ab dem Tag des Kaufs innerhalb der angegebenen Fristen gewährleistet, dass sie keine Verarbeitungs- und Materialfehler aufweisen: 1. VELODYNE übernimmt keine Haftung für Schäden, die sich auf die Nutzung eines Verstärkers, Controllers oder Steuerelements zurückführen lassen, der/das nicht ursprünglich mit dem Gerät (Subwoofer) geliefert wurde, oder für Schäden, die sich auf Veränderungen oder Reparaturen an Systemkomponenten zurückführen lassen,... -
Seite 16: Velodyne-Produkte
V e l o d y n e - P r o d u k t e 110V 230V ® ® DD Serie SPL™-R Serie DD Serie SMS™ -1 DD-10 SPL-800R DD-10 DD-12 SPL-1000R DD-12 SPL-800i DD-15 SPL-1200R DD-15 DD-18... - Seite 17 Velodyne Acoustics, Inc. 345 Digital Drive Morgan Hill, CA 95037 408.465.2800 voice 408.779.9227 fax 408.779.9208 service fax www.velodyne.com Service E-mail: service@velodyne.com Product E-mail: help@velodyne.com Technical E-mail: techhelp@velodyne.com 63-SPLR Rev F Jan07 w w w . v e l o d y n e . c o m...
