Sicherheit und Wartung Ihre Sicherheit ist uns wichtig. • Luftdichtverschlossene Gerichte, Bitte lesen Sie diese Informati- wie fertige Dosengerichte, sollten onen, bevor Sie Ihr Kochfeld in Sie nicht auf der Herdplatte Betrieb nehmen. erwärmen. Dies könnte zu einer Explosion führen. Dieses Kochfeld ist für den priva- •...
Seite 3
• Nutzen Sie bitte keine aggres- etc. zerkratzt wird. siven Reinigungs- und Scheu- • Verwenden Sie daher nur Töpfe ermittel für die Reinigung der und Pfannen mit ebenem Boden, Oberflächen, da dadurch die die keine Ränder und Grate auf- Oberflächen und die Bedien- weisen.
Seite 4
Kochfeld richtig bedient und installiert. Für die Installation, lesen Sie bitte den Installations- Abschnitt. Lesen Sie vor dem Gebrauch alle Sicher- heitshinweise sorgfältig und bewahren Sie diese Anlei- tung für die Zukunft zum Nachlesen auf. Bedienungsanleitung Glaskeramikkochfeld - Modell: KF7705RL Version: 1.0...
Inhaltsverzeichnis Übersicht 1. Produktübersicht 2. Produktinformationen 3. Vor dem ersten Gebrauch 4. Verwendung der Touch-Steuerung 5. Wahl des richtigen Kochgeschirrs 5.1 Topfmaße 6. Benutzung des Kochfelds 6.1 Das Kochen beginnen 6.2 Nach dem Kochen 6.3 Mehrere Kochzonen gleichzeitig (maximal 4 Zonen) 7.
Vor dem ersten Gebrauch 2. Produktinformationen Unser innovatives Glaskeramikkochfeld steht für einen Zeitgewinn durch optimal genutzte Energie. Dies resultiert aus den neuartigen Heizelementen sowie der optimalen Wärmeausnutzung einschließlich der Restwärme. Das be- nutzerfreundliche Bedienfeld (Touch Panel), einschließlich der digitalen Anzeigen der jeweiligen Kochzonen, steht für einen optimalen Bedienkomfort.
Wahl des richtigen Kochgeschirrs 5. Die Wahl des richtigen Kochgeschirrs Benutzen Sie kein Kochgeschirr mit gezackten Kanten oder abgerundetem Boden! Stellen Sie sicher, dass der Boden Ihres Kochgeschirrs glatt ist, flach auf dem Glas sitzt und die gleiche Größe wie die Kochzone hat. Zentrieren Sie das Geschirr immer auf der Kochzone.
Topfmaße, Benutzung Ihres Kochfeldes 5.1 Ideale Topfmaße Der Boden dieses Geschirrs sollte ein Minimalmaß – entspre- chend der jeweiligen Kochzone haben. Um die beste Effizi- enz zu erhalten, platzieren Sie bitte Ihren Topf möglichst in die Mitte der Zone. Bodendurchmesser des Geschirrs Kochzone Minimum (mm) Maximum (mm)
Seite 10
Benutzung Ihres Kochfeldes 3. Berühren Sie die Kochfeld-Wahltaste um das gewünschte Kochzone einzuschalten. 4. Drücken Sie nun eine der beiden Tasten: – für die Kochzone, auf der sich der Topf befindet. Die Standard-Leistunggstufe beträgt 5. 5. Nun stellen Sie die gewünschte Leistungsstufe von 1 bis 9 mit den selben Tasten hoch oder herunter, bis Sie Ihre gewünschte Leistungsstufe erreicht haben (1–9).
Benutzung Ihres Kochfeldes 6.2 Die Dual-Kochzonenfunktion • Diese Funktion ist nur auf den Kochzonen 2 und 3 verfügbar. • Die Dual-Kochzone hat zwei Kochstellen, so dass Sie einen zent- ralen und einen äußeren Abschnitt benutzen können. Sie können den zentralen Abschnitt (A) unabhängig voneinander oder beide Abschnitte (B) auf einmal benutzen.
Verwendung des Timers 6.3 Kochen auf mehreren Zonen (maximal vier Zonen gleichzeitig möglich) Aufgrund der Netz-Leistungsgrenze ist das gleichzeitige Betreiben der fünf Kochzonen nur eingeschränkt möglich. Folgende Zonen/Gruppen können gleichzeitig betrieben werden: Gruppe B: Funktioniert in folgenden Kombinationen: Gruppe A: Funktioniert immer 7.
Verwendung des Timers Mehrere Kochzonen abschalten lassen • Sollte die Timer-Funktion bei mehreren Kochzonen eingestellt sein, wird immer die niedrigste Restzeit angezeigt. (z.B. Zone #1 - Restzeit 5 Minuten, Zone #2 Restzeit 15 Minuten, die Timer-Anzeige zeigt “5”.) 15 Minuten eingestellt 5 Minuten eingestellt roter Punkt leuchtet •...
Sicherheit 7.2 „Anti-Vergessen“-Funktion Hinweis: • Sie ist ideal, wenn Sie eine Speise nur kurz zubereiten müssen oder eine Sicherheit, bzw. Gedächtnisstütze. Vorgehen: • Für das Aktivieren der „Anti-Vergessen“-Funktion stellen Sie sicher, dass keine Kochzone zuvor aktiviert wurde. • Drücken Sie (1x) lediglich die Timer-Taste. Anschließend wird das Zeitdisplay blinken und „PU“...
Sicherheit Wenn die Steuerelemente gesperrt sind, werden alle Steuerelemente außer der EIN/AUS-Steuerung deaktiviert. Sie können das Kochfeld in einem Notfall jederzeit mit der EIN/AUS-Steuerung ausschalten. Überhitzungsschutz Abschalt- Um Schäden am Gerät zu vermeiden überwacht ein einge- Heizstufe zeit (Std.) bauter Temperatursensor die Temperatur im Inneren des Kochfeldes.
Richtlinien für das Kochen 9. Richtlinien für das Kochen Brandgefahr! Verhalten Sie sich beim Braten vorsichtig, da sich Öl und Fett sehr schnell erhitzen. Öle und Fette können sich bei extrem hohen Tem- peraturen leicht selbst entzünden. Koch-Tipps • Reduzieren Sie die Temperatur, wenn das Essen kocht. •...
Pflege und Reinigung 11. Pflege und Reinigung Die folgenden Einstellungen sollen lediglich als Richtlinien gelten. Die genaue Vorgehensweise hängt von mehreren Faktoren ab, ein- schließlich Ihres Kochgeschirrs und der Menge, die Sie kochen möch- ten. Experimentieren Sie ein wenig mit dem Kochfeld, um die für Sie passenden Einstellungen zu finden.
Seite 18
Richtlinien für das Kochen Was ist passiert? Wie kann ich vorgehen? Wichtig! Überkochen an den 1. Schalten Sie das Kochfeld Das Kochfeld kann kurz piepen, Bedienfeldern aus. bevor es sich dann selbst 2. Saugen Sie das Ausgelaufene auf. abschaltet. Das Touchfeld ist 3.
Technische Daten 12. Technische Daten KF7705RL Modellname Anzahl der Kochzonen 220-240V ~ 50/60Hz Netzspannung Installierte elektrische Leistung 7777W - 9255W 520 x 770 x 52 Maße HxBxT (mm) 560 x 490 Einbaumaße BxT (mm) Brutto- / Nettogewicht 10.8 / 13.1 kg Gewicht und Abmessungen sind ungefähre Angaben.
Seite 20
Installation Stellen Sie unter allen Umständen sicher, dass das Kochfeld gut belüftet ist und die Zu- und Abluft nicht blockiert sind. Stellen Sie optimale Bedingungen für die Arbeit mit dem Kochfeld her. (siehe nachfolgende Abb.) Hinweis: Der Sicherheitsabstand zwischen dem Kochfeld und dem Schrank darüber sollte mindestens 760mm betragen.
Seite 21
Installation • Die Installation muß allen Abstandsvorschriften entsprechen sowie weiteren Vorschriften entsprechen • Eine getrennte und geeignete Sicherung muß den Stromkreis absichern und den lokalen Vorschriften entsprechen • Diese Sicherung muß geprüft sein und mindestens 3 mm Luft um alle Pole herum aufweisen (oder um alle aktiven [Phasen] Kon- duktoren, falls in den Vorschriften vorgesehen) •...
Kochfeld anschließen 14. Kochfeld an das Stromnetz anschließen Die Stromversorgung sollte in Übereinstimmung mit den einschlägi- gen Standards oder einen einpoligen Leistungsschalter angeschlos- sen werden. Siehe untere Darstellung: • Wenn das Kabel ist beschädigt oder ersetzt werden muss, sollte dies durch einen Techniker mit den richtigen Werkzeugen durch- geführt werden, um Unfälle zu vermeiden.
Kratzer auf Glas und Rahmen werden nur dann von dieser Gewährleistung erfasst, wenn sie direkt nach Einbau des KKT KOLBE Gerätes unserem Kundendienst angezeigt werden. Transportschä- den (diese müssen entsprechend den Bedingungen des Transporteurs gegen den Transporteur geltend gemacht werden) 3.
Seite 24
Vielen Dank fürs Lesen. Wir wünschen Ihnen viel Spaß beim Kochen. Thanks for reading. We wish you much fun while cooking. Version: 1.0 / 160524...
Seite 25

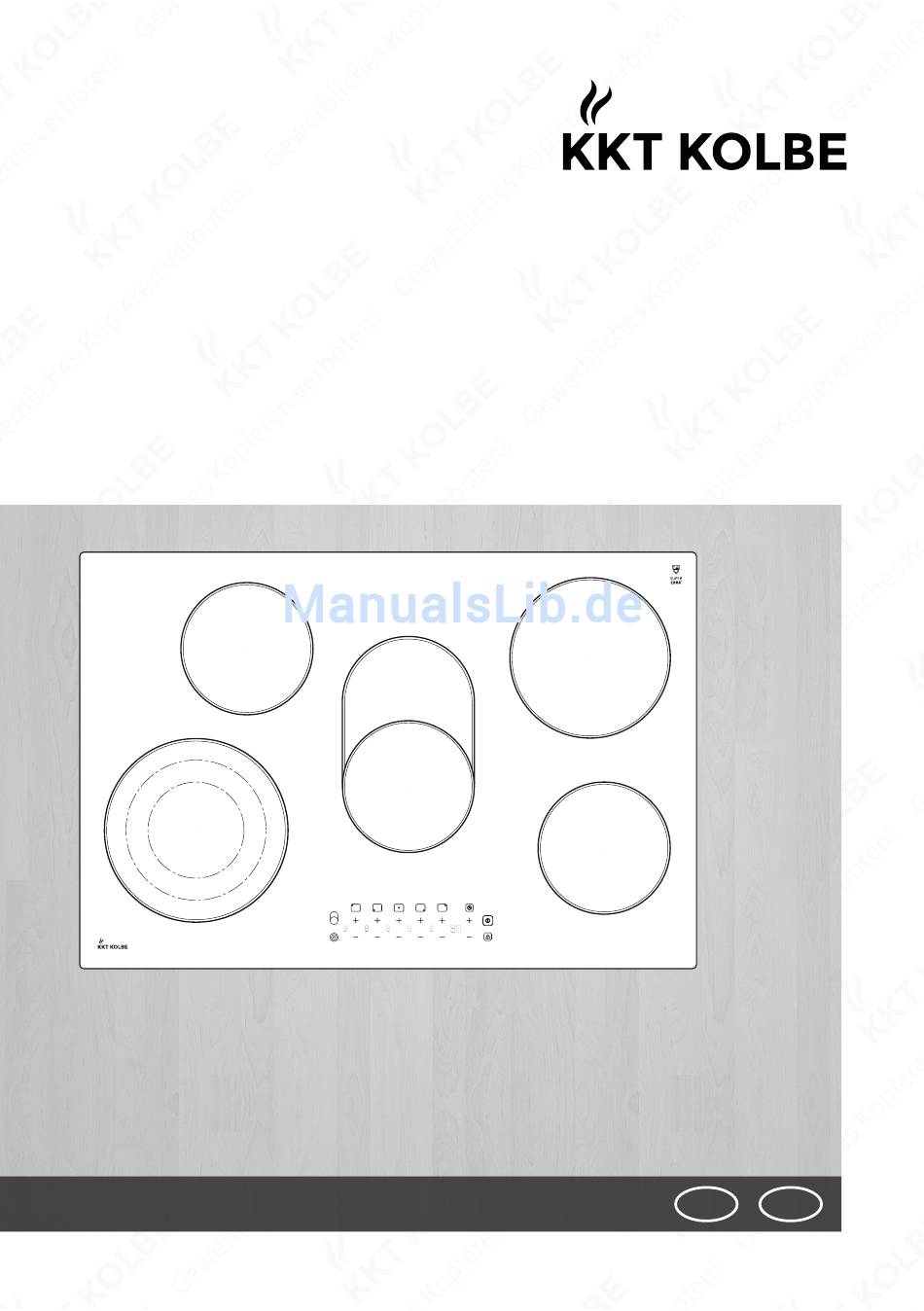

Instruction and Installation Manual for your hob Model: KF7705RL Version: 1.0 / 160524...
Safety Warnings Your safety is important to us. Please • Failure to install the appliance correctly read this information before using your could invalidate any warranty or liability cooktop. claims. This appliance is designed for private and Operation and maintenance home use and intended for heating food.
Seite 27
• Failure to use caution could result in abrasive cleaning agents to clean your injury or cuts. cooktop, as these can scratch the glass. • If the power supply cable is damaged, Important safety instructions it must only be replaced by a qualified technician.
Seite 28
For installation, please read the installation section. Read all the safety instructions carefully before use and keep this Instruction / Installation Manual for future reference. Instruction and Installation manual Ceramic hob - Model: KF7705RL Version: 1.0 28 28...
Seite 29
Table of content Overview 1. Product overview 2. Product informations 3. Before using your new hob 4. Using the Touch Controls 5. Choosing the right Cookware 6. Using the Ceramic hob 6.1 Start cooking 6.2 The dual zones 6.3 Cooking on more than two zones at the same time 7.

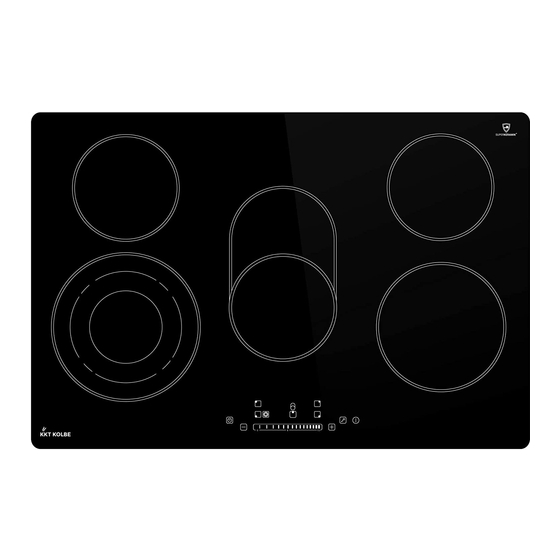

Product overview Zone 4 1100 W/ 1. Product overview 2000 W Dual. Zone 1 1200 W Zone 4 1100 W Zone 2 Zone 3 800W / 1200 W 1600 W / 2300 W Dual zone Cooking zone selection Turn hob on/off Dual-/Triple Child/...
Before using your hob 2. Product information The microcomputer ceramic cooker hob can meet different kinds of cuisine demands because of resistance wire heating, micro-computerized control and multi-power selection, really the optimal choice for modern families. The ceramic cooker hob centers on customers and adopts personalized design.
Seite 32
Using your hob 5. Choosing the right cookware Do not use cookware with jagged edges or a curved base. Make sure that the base of your pan is smooth, sits flat against the glass, and is the same size as the cooking zone.
Using your hob 5.1 Optimal pan dimensions The cooking zones are, up to a limit, automatically adapted to the diameter of the pan. However the bottom of this pan must have a minimum of diameter according to the corres- ponding cooking zone. To obtain the best efficiency of your hob, please place the pan in the centre of the cooking zone.
Seite 34
Using your hob 3. Touch the zone selection button to select your desired zone. 4. Press one of those buttons: – for the desired cooking zone, on which the cookware is placed. The default power level is „5“. 5. Now set the desired power level from 1 to 9 with the same keys up or down until you have reached your desired power level (1-9).
Seite 35
Using your hob 6.3 The double/triple zone function • The function only works on zone Nr. 2 and 3. • The dual cooking zone has two cooking areas that you can use a central section and an outer section. You can use the central section (A) independently or both sections (B) at once.
Using the timer 6.3 Cooking on more than two zones at the same time In order to avoid damages on the housing power system, we‘ve built in safety limitations for the hob. The following zones can be used together at the same time: Group B: Following combinations are possible: Group A:...
Seite 37
Using the timer Set the timer on more than one zone • If you want to set the timer at several cooking zones, the lowest remai- ning time is always displayed. (eg Zone # 1 - rest time 5 minutes, Zone # 2 Rest time 15 minutes, the timer display shows „5“.) 15 minutes set 5 minutes set...
Safety features 7.2 „Anti-forget“-function Note: • It is ideal if you need to prepare a short dish or when you need a safer reminder. Using the function: • To activate the „Anti-Forget“ feature, make sure that there is any cooking zone selected before. •...
Safety features Over-Temperature Protection A temperature sensor equipped can monitor the tempera- Power Default ture inside the ceramic hob. When an excessive temperature level timer (h) is monitored, the ceramic hob will stop operation automa- tically. Residual Heat Warning When the hob has been operating for some time, there will be some residual heat.
Cooking Guidelines 10. Cooking Guidelines Risk of fire! Be careful when frying, as oil and grease heat very quickly. Oil and grease can easily catch fire at extremely high temperatures even. Cooking Tips • When food comes to the boil, reduce the power setting. •...
Care and Cleaning 12. Care and Cleaning The following settings should only be considered as guidelines. The exact procedure depends on several factors, including your cookwa- re and the amount you want to cook. Experiment a little with the hob to find the right settings for you.
Cooking guidelines What? How? Important! Spillovers on the 1. Switch the power to the • The cooktop may beep and touch controls cooktop off. turn itself off, and the touch 2. Soak up the spill controls may not function 3. Wipe the touch control area while there is liquid on them.
Technical specification 14. Technical specification KF7705RL Model Cooking Zones 220-240V ~ 50/60Hz Supply Voltage Electrical power 7777W - 9255W 740 x 490 Built-in dimension 520 x 770 x 52 Product Size L×W×H(mm) Weight 10.8 / 13.1 kg Weight and Dimensions are approximate. Because we continually strive to improve our products we may change specifications and designs without prior notice.
Seite 44
Installation Under any circumstances, make sure the ceramic cooker hob is well ventilated and the air inlet and outlet are not blocked. Ensure the ceramic cooker hob is in good work state. As shown below: Note: The safety distance between the hotplate and the cupboard above the hotplate should be at least 760mm.
Seite 45
Installation A: Screw B: Bracket C: Screw hole D: Base Adjust the bracket position to suit for different work surface’s thickness. Cautions • The ceramic cooker hob must be installed by qualified personnel or tech- nicians. We have professionals at your service. Please never conduct the operation by yourself.
Connecting the hob to the main power supply 16. Connecting the hob to the mains power supply The power supply should be connected in compliance with the rele- vant standard, or a single-pole circuit breaker. The method of connection is shown below. •...
Seite 47
Disposal This appliance is labeled in compliance with European directive 2002/96/EC for Waste Electrical and Electronic Equipment (WEEE). By ensuring that this appliance is disposed of correctly, you will help prevent any possible damage to the environment and to human health, which might otherwise be caused if it were disposed of in the wrong way.
Seite 48
Vielen Dank fürs Lesen. Wir wünschen Ihnen viel Spaß beim Kochen. Thanks for reading. We wish you much fun while cooking. Version: 1.0 / 160524...
