Klemmenanordnung
COMPUTER INPUT/COMPONENT INPUT/MONITOR OUTPUT-Buchse (analog)
Buchse: analog RGB (Mini-D-sub 15-polig)
5
4
3
2
1
10
9
8
7
6
15
14
13
12
11
Wartungsbuchse
Buchse: Mini DIN 8-polig
8 7 6
5
4
3
2
1

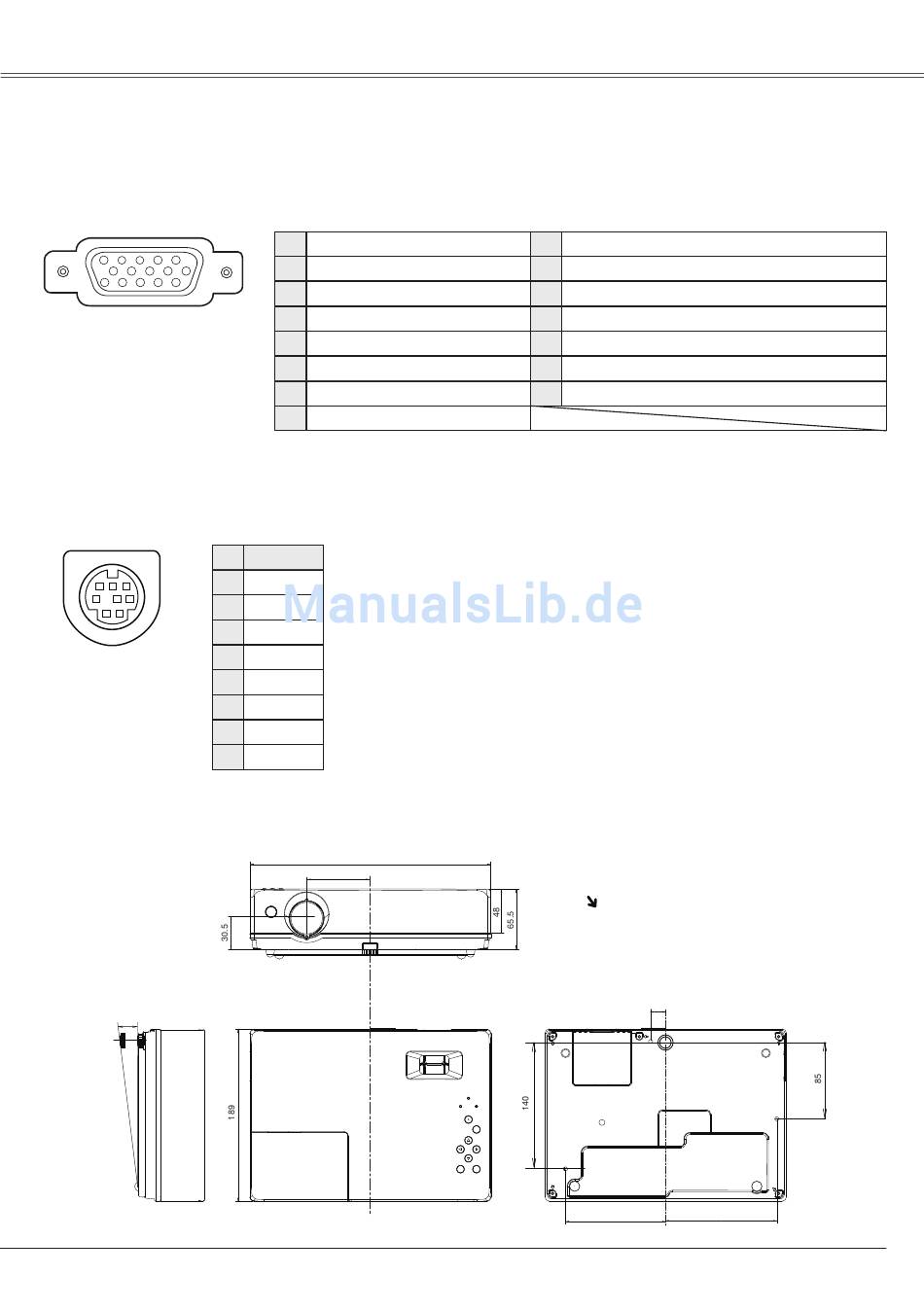

Abmessungen
10˚ MAX
1
Rot (R/Cr/S-C) Ein-/R Ausgang
Grün (G/Y/S-Y) Ein-/G Ausgang
Blau (B/Cb/---) Ein-/B Ausgang
4
5
Masse (Horiz. sync.)
6
Masse (Rot)
7
Masse (Grün)
8
Masse (Blau)
Seriell
1
R x D
PJN_POW
PJN_DET
4
Masse
5
-----
6
T x D
7
-----
8
-----
264
70
9
5V / ---
10
Masse (Vert. sync.)
11
Masse
-----
12
DDC Daten / ---
13
Horizontalsynchronisation Ein-/Ausgang (Composite H/V Sync.)
14
Vertikalsynchronisation Ein-/Ausgang
15
DDC Clock / ---
Einheit: mm
Schraubenlöcher für Deckenhalterung
Schrauben: M4
Tiefe: 10,0
16.6
110
122
