Pinbelegung

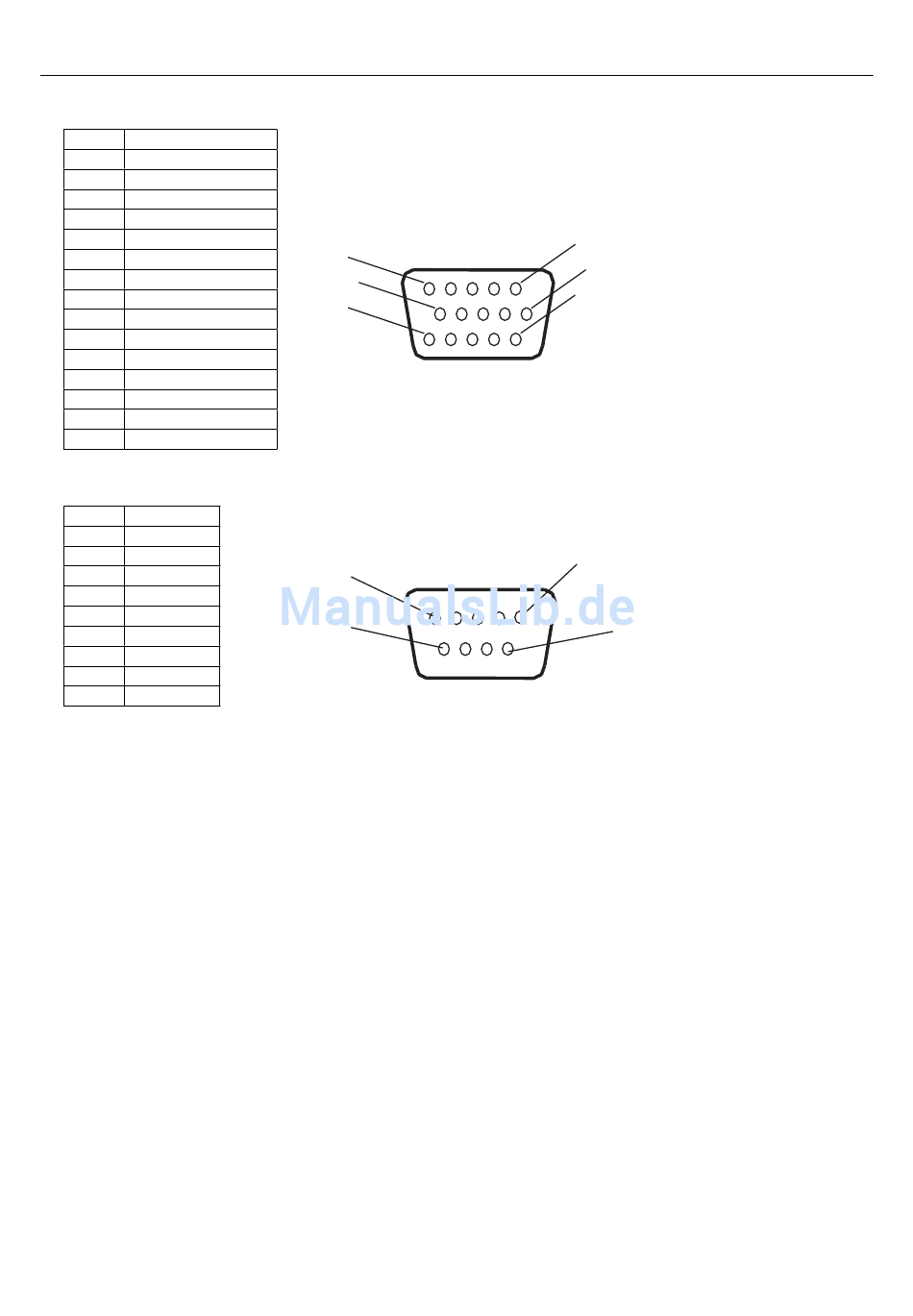

1. Analoger Mehrzweckeingang (Mini-D-SUB, 15-polig): VGA, Y/Pb/Pr
Pin-Nr. Bezeichnung
1 Rot, Y/Pb/Pr_Pr
2 Grün, Y/Pb/Pr_Y
3 Blau, Y/Pb/Pr_Pb
4 GND
5 DDC-GND
6 Rot-GND
7 Grün-GND
8 Blau-GND
9 +5 V (DDC)
10 GND
11 NC
12 DDC-SDA
13 H-SYNC
14 V-SYNC
15 DDC-SCL
2. RS-232C Eingang/Ausgang
Pin-Nr. Bezeichnung
1 NC
2 RXD
3 TXD
4 NC
5 GND
6 NC
7 NC
8 NC
9 NC
Dieser LCD-Monitor verwendet RXD-, TXD- und GND-Leitungen für die RS-232C-Steuerung.
Mini D-SUB, 15-polig (Monitorseite)
5
10
15
Mini D-SUB, 9-polig (Monitorseite)
1
6
Deutsch-54
1
6
11
5
9
