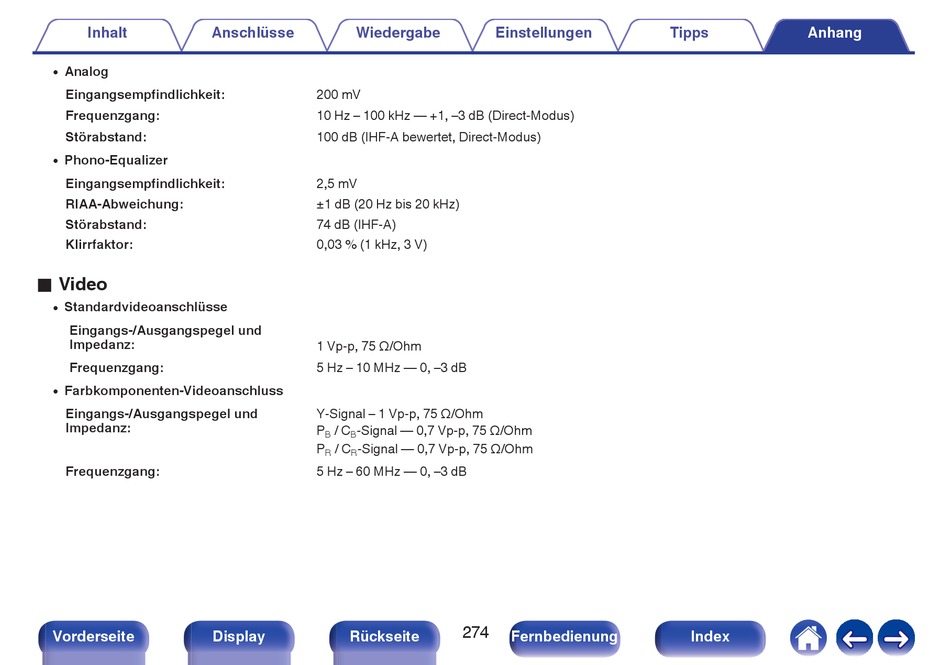

Denon AVR-X2500H Bedienungsanleitung Seite 274

Inhalt Anschlüsse
Analog
0
Eingangsempfindlichkeit:
Frequenzgang:
Störabstand:
Phono-Equalizer
0
Eingangsempfindlichkeit:
RIAA-Abweichung:
Störabstand:
Klirrfaktor:
o Video
Standardvideoanschlüsse
0
Eingangs-/Ausgangspegel und
Impedanz:
Frequenzgang:
Farbkomponenten-Videoanschluss
0
Eingangs-/Ausgangspegel und
Impedanz:
Frequenzgang:
Vorderseite Display
Wiedergabe Einstellungen
200 mV
10 Hz – 100 kHz — +1, –3 dB (Direct-Modus)
100 dB (IHF-A bewertet, Direct-Modus)
2,5 mV
±1 dB (20 Hz bis 20 kHz)
74 dB (IHF-A)
0,03 % (1 kHz, 3 V)
1 Vp-p, 75 Ω/Ohm
5 Hz – 10 MHz — 0, –3 dB
Y-Signal – 1 Vp-p, 75 Ω/Ohm
P / C -Signal — 0,7 Vp-p, 75 Ω/Ohm
B B
P / C -Signal — 0,7 Vp-p, 75 Ω/Ohm
R R
5 Hz – 60 MHz — 0, –3 dB
274
