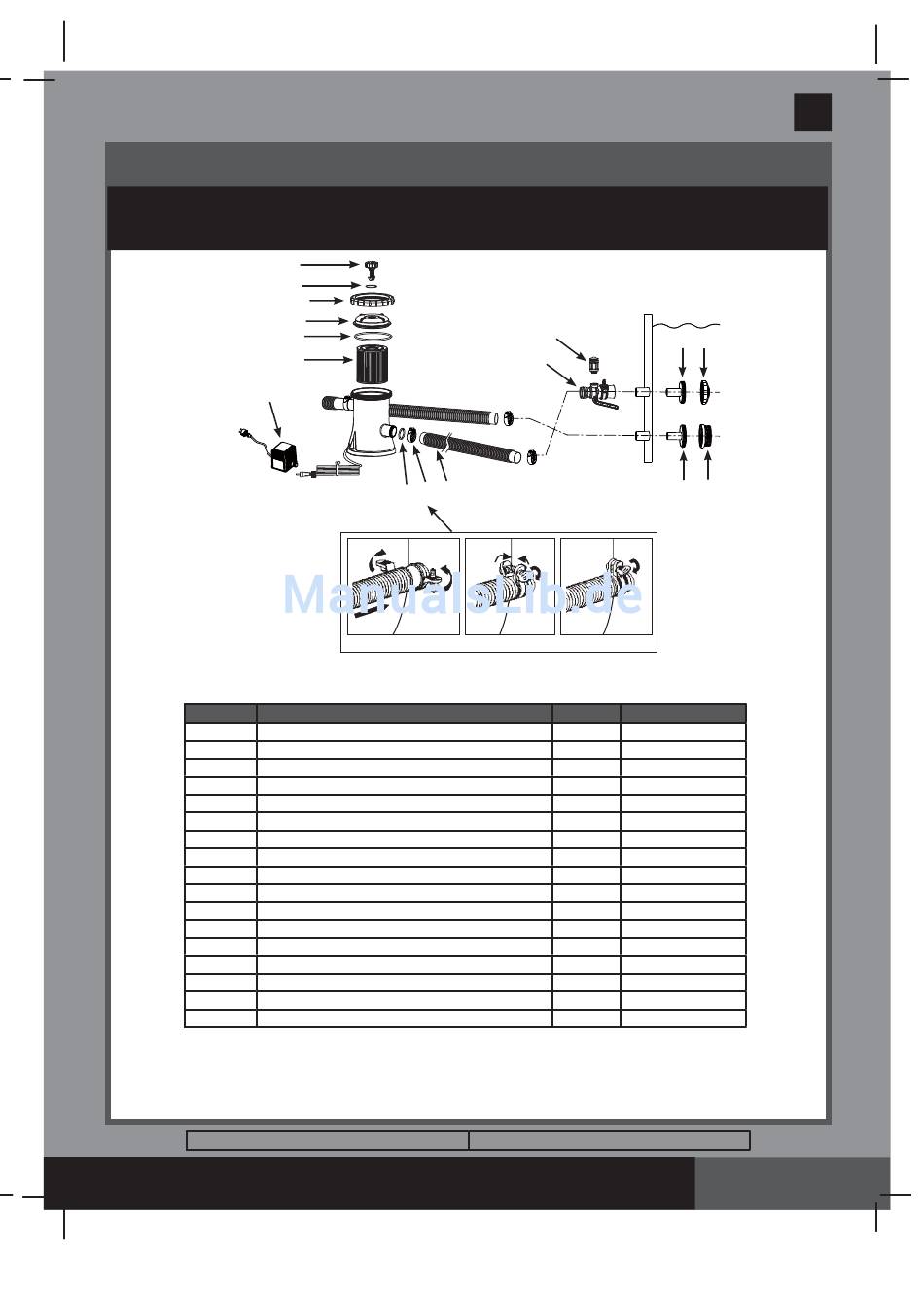

Teilereferenz - Intex Krystal Clear 602G Benutzerhandbuch

Bevor Sie mit dem Zusammenbau des Produkts beginnen, nehmen Sie sich bitte kurz Zeit, um den Inhalt zu
überprüfen und sich mit den Einzelteilen vertraut zu machen.
1
2
12
3
4
5
13
HINWEIS: Die Zeichnungen sind nur für Illustrationszwecke gedacht, eventuelle bweichungen
zum Produkt können vorhanden sein.
TEILENUMMER
1 LUFTAUSLASSVENTIL
2 O-RING VENTIL
3 FILTERGEHÄUSEABDECKUNG
4 DICHTUNGSRING
5 FILTERPATRONE (29007)
6 SCHLAUCHVERSCHLUSS
7 SCHLAUCHKLEMME
8 SCHLÄUCHE
9 FILTERANSCHLUSS
10 BECKENEINLAUFDÜSE
11 FILTERSIEB
12 FILTERGEHÄUSE-SCHRAUBMANSCHETTE
13 TRANSFORMATOR
14 EINLAUFSIEBANSCHLUSS
*15 LUFTSTRAHLVENTIL
*16 LUFTADAPTER DES BECKENEINLAUFS
*17 LUFTSTRAHLVENTIL-KAPPE (NICHT GEZEIGT)
" * ": Optional.
Beachten Sie bei der Bestellung von Teilen, dass Modellnummer und Teilenummer angegeben
werden müssen.
Für die Montage ist kein Werkzeug erforderlich.
Art des Filtermediums:
HEBEN SIE DIESE BEDIENUNGSANLEITUNG AUF
(257GS) MODEL 602G FILTER PUMP GERMAN 7.5" X 10.3" PANTONE 295U 06/01/2016

TEILEREFERENZ

6 7 8
A B
BESCHREIBUNG
Filterkartusche #29007
Deutsch
15
14 10
16
9 11
C
MENGE ERSATZTEILNUMMER
1 10460
1 10264
1 11917
1 11919
1
2 10134
4 11489
2 11916
1 11070
1 12364
1 12197
1 11918
1 11920
1 12365
1 12363
1 12366
1 12373
257
GS
Seite 4
