4 Installation
▪ Heizungsinstallations-Rohrmaterial darf keine Sauerstoffdiffusion
entsprechend DIN4726 zulassen.
▪ Die Zentralheizung-/Brauchwasserinstallation muss gespült und
visuell geprüft werden. Während der Montage und Befestigung
des Kessels entstandener Abfall, Staub, Gummistücke und
Metallteile müssen entfernt werden, damit sie keine Schäden
verursachen.
▪ Der Zentralheizungskreislauf musst einem Druck von mindestens
6 Bar standhalten können.
▪ Eine Kreuzverbindung ist bei Heizkörpern, die länger als 1,5 Meter
sind, zu bevorzugen.
▪ Die
Sicherheitsventilleitung
Schlauch oder ein Rohr an einen Wasserauslass angeschlossen
werden. Dieser Auslass darf nicht an Orten installiert sein, an
denen die Gefahr des Einfrierens besteht, oder in der Regenrinne
und er darf nicht auf trockenem Boden ohne verfügbaren Abfluss
enden, um Schäden an Bodenbelägen zu vermeiden, wie zum
Beispiel Parkett.
▪ Der maximale Druck im Brauchwasserkreislauf beträgt 10 Bar.
Berücksichtigen Sie dies, wenn Sie die Rohrleitung prüfen. Wenn
der Wasserdruck der Hauptwasserversorgung zu hoch ist,
verwenden Sie einen entsprechenden Druckminderer. Die
Montage muss EN 15502-2-2 entsprechen.
▪ Da
der
Brennwertkessel
Kondensatfangauslass mit einem offenen Abfluss verbunden sein.
Rohrleitungen und die Elemente der Abflussleitung müssen aus
säureresistentem Material bestehen, wie zum Beispiel Kunststoff.
Metalle, wie Stahl und Kupfer, sind nicht zulässig.
▪ Das System muss luftfrei sein, um den Kessel zu schützen. Es
gibt zwei automatische Luftventile am Kessel, eines am
Wärmetauscher und eines an der Pumpe. Stellen Sie bei jeder
Wasserbefüllung sicher, dass die Luft vollständig entwichen ist.
Entlüften Sie bei Bedarf die Heizkörper.
▪ Wenn
der
Kessel
an
Brauchwasserinstallation angeschlossen ist, prüfen Sie zuerst die
alte Installation visuell. Die Installation muss der Kapazität des
Kessels entsprechen und darf dessen effizienten Betrieb nicht
verhindern. Schmutz in dem alten System und der Rohrleitung
muss ausgespült und die Filter müssen geprüft werden.
▪ Wenn altes Rohrmaterial über keine Sauerstoffbarriere verfügt,
muss es vom Kesselkreislauf über einen Platten-Wärmetauscher
getrennt werden und es muss eine zweite Pumpe für die
notwendige Zirkulation installiert werden.
▪ Wenn die Druckmessung an der Bedieneinheit des Kessels
wiederholt abfällt, besteht wahrscheinlich eine Undichtigkeit in der
Installation. Prüfen Sie die Installation, um sie zu reparieren.
▪ Beim
Solar-Vorheizen
des
Solarspeicher installieren Sie das Thermostat-Mischventil am
Brauchwasserauslass und -einlass.
4.8.4
Richtlinien zum Anschließen der
elektrischen Leitungen
GEFAHR
Trennen Sie das Gerät immer von der Stromversorgung,
bevor Sie am Stromkreislauf arbeiten.
WARNUNG
Nur qualifizierte Personen dürfen elektrische Anschlüsse
am Gerät vornehmen. Wird diese Warnung nicht beachtet,
erlischt die Garantie. Der Hersteller ist für keine Schäden
verantwortlich, die auf diese Art entstehen können.
Installationsanleitung
14
sollte
über
einen
zusätzlichen
Kondensat
erzeugt,
muss
eine
alte
Zentralheizung-/
Brauchwassers
über
einen
WARNUNG
Verwenden
Klimaanlage. Versorgen Sie keine anderen Geräte über
diesen Stromkreis.

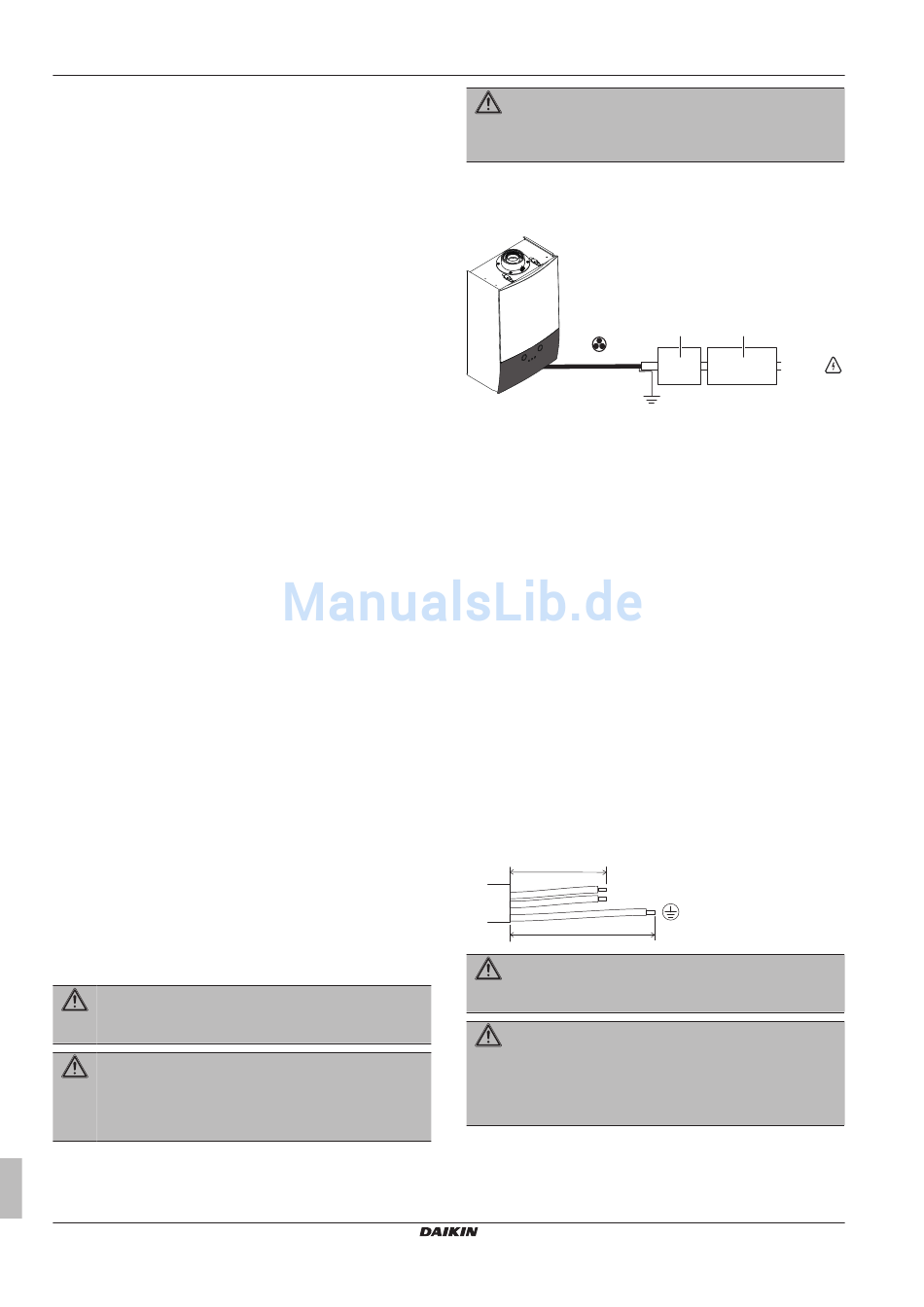

Das Gerät läuft mit 230 V Wechselstrom, 50 Hz. Ein Netzkabel ist im
Paket enthalten. Das Netzkabel muss von einem Elektriker und in
Einklang mit den geltenden Gesetzen an die Stromversorgung
angeschlossen werden.
3×0.75 TTR / 230 V
H05RN
a
Unterbrecher (2 A)
b
Fehlerstrom-Unterbrecher
Kat. III
Überspannung-Kategorie III
▪ Elektroarbeiten sind entsprechend der Installationsanleitung und
den gesetzlichen Vorschriften für elektrische Verdrahtung bzw.
den Regeln für die Praxis durchzuführen.
der
▪ Unzureichende Kapazität oder unvollständige Elektroarbeit kann
elektrischen Schlag oder Feuer verursachen.
▪ Bei der festen Verkabelung muss ein Hauptschalter oder ein
entsprechender Schaltmechanismus installiert sein, bei dem beim
Abschalten alle Pole getrennt werden und der bei einer
Überspannungssituation der Kategorie III die komplette Trennung
gewährleistet.
▪ Achten Sie darauf, eine Erdung herzustellen. Erden Sie das Gerät
nicht an einer Gas- oder Wasserleitung, einem Blitzableiter oder
an der Erdleitung eines Telefons. Unvollständige Erdung kann
einen elektrischen Schlag oder Feuer verursachen.
▪ Während die Stromanschlüsse vorgenommen werden, sollte am
Hauptnetzkabel
kein
Hauptschalter sollte geschlossen sein.
▪ Stellen Sie während des Stromanschlusses sicher, dass die Kabel
gut fixiert und fest und sicher angeschlossen sind.
▪ Das
Netzkabel
muss
entsprechen.
Beachten Sie den untenstehenden Hinweis, wenn Sie die
Verkabelung zur Klemmenleiste ausführen.
a
a<b
b
WARNUNG
Vertauschen Sie nicht Zuleitungen L und den Neutralleiter
N.
GEFAHR
Verwenden Sie keine Gas- oder Wasserleitungen zum
Erden und stellen Sie sicher, dass sie nicht zuvor zu
diesem Zweck verwendet wurden. Wird dies nicht
beachtet, enthebt dies den Hersteller von jeglicher
Haftung.
Sie
einen
eigenen
Stromkreis
Cat. III
a
b
Strom
angeschlossen
sein
mindestens
H05RN-F
L
N
D2CND028+035A1/4AA + D2TND028+035A4AA
Wandmontierter Brennwertkessel
3P469346-5E – 2017.06
für
die
1~ 230 V
50 Hz
und
der
(2451EC57)
