Inhaltszusammenfassung für Hameg Instruments HO870

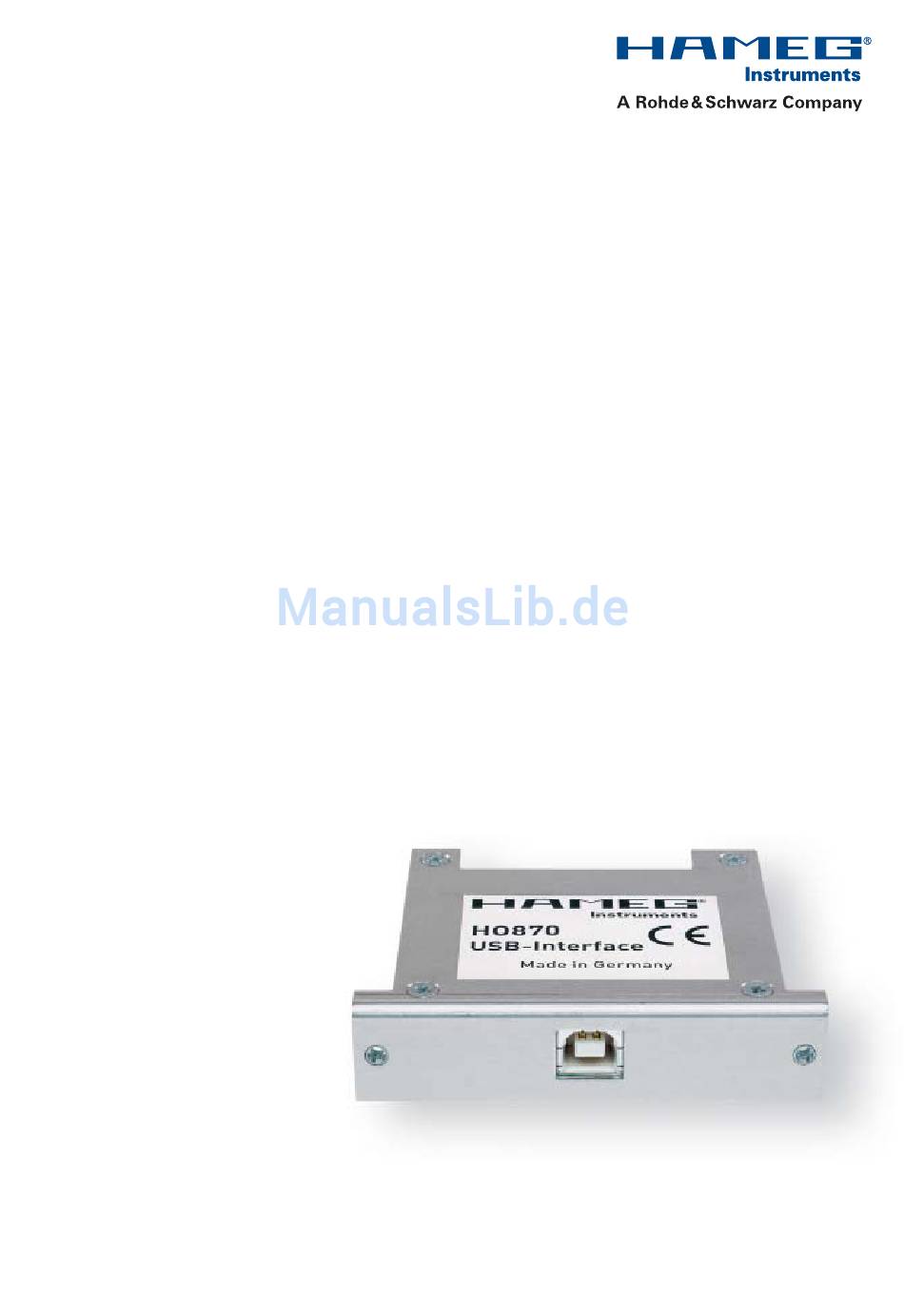

- Seite 1 U S B - I n t e r f a c e H O 8 7 0 Handbuch / Manual Deutsch / English...
-
Seite 2: Gewährleistung Und Reparatur
Die Prüfung erfolgt mit Prüfmitteln, die auf nationale Normale rückführbar kalibriert sind. Der nachträgliche Einbau der Schnittstelle HO870 kann vom Anwender durchgeführt wer- Es gelten die gesetzlichen Gewährleistungsbe- den, empfohlen wird jedoch der Einbau ab Werk. stimmungen des Landes, in dem das HAMEG- Um die Schnittstellenkarte einbauen zu können,... - Seite 3 E i n b a u stelle gelöst und mit der HO870 verbunden. Je nach vorhandener Schnittstelle verwenden Sie entweder den Steckverbinder Micromatch oder den Steckverbinder MICS . Die ab Werk eingebaute Schnittstelle bitte dem Gerät ent- nehmen. Je nach Gerät müssen die Jumper eventuell umgesteckt werden (siehe Abbildung Jumperstellung).
-
Seite 4: Treiberinstallation
„Neue Hardware gefunden“ und der „Assistent für das Suchen neuer Hardware“ wird angezeigt. Der Treiber für die USB-Schnittstelle befindet sich auf der im Lieferumfang enthaltenen CD im Ordner Driver\HO870 und im Downloadbereich unserer Website www.hameg.com. Installation unter Windows XP/2000: Die HAMEG Produkt-CD befi... - Seite 5 T r e i b e r - I n s t a l l a t i o n 4. Wählen Sie „Software von einer Liste oder bestimmten Quelle installieren (für fortgeschrit- tene Benutzer)“ klicken Sie auf „Weiter“. 5. Durchsuchen“ Sie die gewählte Quelle (Lauf- werk) und wählen Sie den Ordner aus, in dem sich der Treiber befi...
- Seite 6 T r e i b e r - I n s t a l l a t i o n 7. Als nächstes wird ein Fenster mit der Über- schrift „Hardwareinstallation“ angezeigt, in dem vor dem Fortsetzen der Installation gewarnt wird. Diese Warnung kann ignoriert werden.
- Seite 7 T r e i b e r - I n s t a l l a t i o n Wenn Sie nach einem Download installieren wollen: Nach dem Download der Treibersoftware (Driver_HO870.zip) von der Hameg-Internet- seite oder der Produkt-CD muss die ZIP- Datei entpackt und die Daten in einen Ordner z.B.
-
Seite 8: Important Hints
Warranty and Repair HAMEG instruments are subjected to a strict quality control. Prior to leaving the factory, each instrument is burnt-in for 10 hours. By intermittent operation during this period almost all defects are detected. - Seite 9 Insert the Interface An HM81xx instrument can be retrofi tted by the user with the HO870 interface, but we recom- mend to do it ex factory. The fi rst step is to remove the instrument enclosure. To do so, unscrew the 6 screws on the rear panel of the instrument and take off the plastic back cover;...
-
Seite 10: Usb-Driver Installation
Connecting the instrument with the PC for the fi rst time, the operating system answers “Found New Hardware”. In addition the “Found New Hardware Wizard” is displayed. The USB Driver is located on the CD (Driver\HO870) included in delivery and within the download area on our website www.hameg.com. - Seite 11 U S B - D r i v e r I n s t a l l a t i o n 4. Select “Install from a list or specifi c location (Advanced)” and click “Next”. 5. “Browse” for the selected drive and select the folder containing the driver.
- Seite 12 7. Then the “Hardware Installation” window is displayed, showing a warning to continue the installation procedure. As this warning is irre- levant in case of HO870 driver software, click „Continue Anyway“. 8. Please click “Finish” to complete the instal- lation.
- Seite 13 U S B - D r i v e r I n s t a l l a t i o n Installation after download: After the download of the USB driver software (Driver_HO870.zip) from Hameg-webpage or product disk, unzip und copy the datafi les as follows: C:\\Driver_HO870.
- Seite 14 Subject to change without notice...
- Seite 15 Subject to change without notice...
- Seite 16 . h a m e g . c o m Subject to change without notice HAMEG Instruments GmbH 46-0870-0010 / 23042009 Industriestraße 6 © HAMEG Instruments GmbH D-63533 Mainhausen A Rohde & Schwarz Company Tel +49 (0) 61 82 800-0 DQS-Certifi cation: DIN EN ISO 9001:2000 Fax +49 (0) 61 82 800-100 Reg.-Nr.: DE-071040 QM...
