Horizont ranger AN70 GPS 10857GPS Originalbetriebsanleitung
Elektrozaungerät
Quicklinks
Originalbetriebsanleitung
Elektrozaungerät

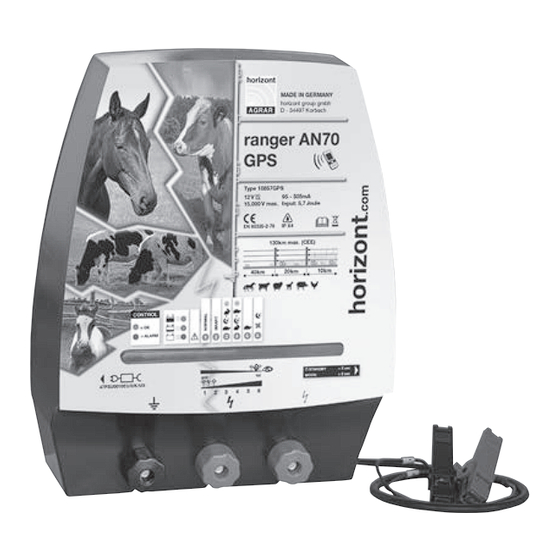

ranger AN70 GPS
Type 10857GPS
Type 10857GPSD
horizont group gmbh
Animal Care
ranger AN70 GPS
Postfach 15 69
34483 Korbach
Homberger Weg 4-6
34497 Korbach
Germany
Telefon: +49 (0) 56 31 / 5 65 - 1 00
Telefax: +49 (0) 56 31 / 5 65 - 1 20
agrar@horizont.com
www.horizont.com
85390C - 12/17
1
Verwandte Anleitungen für Horizont ranger AN70 GPS 10857GPS
Inhaltszusammenfassung für Horizont ranger AN70 GPS 10857GPS
- Seite 1 Originalbetriebsanleitung Elektrozaungerät ranger AN70 GPS Type 10857GPS Type 10857GPSD horizont group gmbh Postfach 15 69 Telefon: +49 (0) 56 31 / 5 65 - 1 00 Animal Care 34483 Korbach Telefax: +49 (0) 56 31 / 5 65 - 1 20 Homberger Weg 4-6 agrar@horizont.com...
-
Seite 2: Allgemeine Sicherheitsanweisungen
Originalbetriebsanleitung des Elektrozaungerätes ranger AN70 GPS in Verbindung mit den Errichtungs- und Sicherheitshinweisen für Elektrozaungeräte SECURA ANIMAL oder SECURA SECURITY (www.horizont.com/securaanimal oder www.horizont.com/securasecurity) Allgemeine Sicherheitsanweisungen Das Weidezaungerät muss vor jedem Eingriff ausgeschaltet werden! Informationen zur Betriebsanleitung Die Betriebsanleitung gibt wichtige Hinweise zum Umgang mit dem Gerät. Alle technischen Angaben in der Anleitung wurden mit größter Sorgfalt erarbeitet bzw. - Seite 3 Wichtig: Lassen Sie über Ihren SIM-Kartenanbieter die PIN-Abfrage und 1. Beschreibung und Zusammensetzung des Produktes die Mobilbox abschalten! Das Gerät gibt Spannungsimpulse an einen angeschlossenen Weidezaun ab. Das An- und Ausschalten des Gerätes sowie das Wechseln zwischen Achten Sie auf einen guten Mobilfunknetzempfang und eine Montage unter freiem Himmel.
-
Seite 4: Beschreibung Der Bedienung
3. Inbetriebnahme auf die Werkeinstellung zurücksetzen. Statusmeldungen können von allen berechtigten Benutzern angefordert werden. Schickt ein Administrator eine Das Gerät mit dem Drucktaster (Fig. 5) einschalten. Zum Ein-/Ausschalten Befehls-SMS an das Zusatzmodul, bekommt nur der absendende Administ- den Taster für mehr als 2 Sekunden gedrückt halten. Nach 1 Sekunde rator die Bestätigung per SMS. - Seite 5 Argutectoranzeige: Tabelle 3 Die 6 LEDs (Fig. 5 LED 4 bis 9) zeigen die Zaunisolation über die Argutectoranzeige in 6 Stufen an. Die Anzeige baut sich Allgemeine Statusabfrage mit dem SMS-Befehl „status“ oder per Anruf von rechts auf. Leuchten alle 6 LEDs auf, ist die Zaunisolation gut und zur Aufrechterhaltung der Hütesicherheit wird wenig SMS-Text, z.B.
- Seite 6 Tabelle 6 Alarmeinstellungen Alarmmeldung SMS GPS SECURITY mit Beispielwerten Tabelle 9 SMS-Text, z.B. Beschreibung Alarmeinstellungen ALARM - MOVED Alarm-Meldung SMS-Befehl, z.B. Beschreibung https://maps.google.com/maps?- Obere Zaunspannungswarnschelle auf 8000V einstellen Aktuelle Position als Google-Maps-Link- kann im Smartphone direkt oder über q=51.123455,8.852314&z=17&hl= fence-alarm high 8000 - Zaunspannungswarnung wird automatisch aktiviert -de&t=hq=51.123455,8.852314&z Goolge Maps geöffnet werden...
- Seite 7 Die untere Alarmschwelle der Argutector-Anzeige am Gerät wird beispielsweise auf 60% gesetzt (es können die Prozentwer- Lagerung, Transport te 100, 90, 80, 70, 60, 50 eingegeben werden, wobei ein Wert von 100% der Anzeige von 6 LEDs entspricht, was auf einen Es ist darauf zu achten das Gerät im ausgeschalteten Betrieb zu lagern oder zu transportieren.
- Seite 8 Fig. 1 Technische Daten Fig. 2 max. Zaunlänge ranger AN70 GPS / ranger AN70 GPS / ranger AN70 GPSD ranger AN70 GPSD = 130km ranger AN70GPS Type 10857GPS: 130 km ranger AN70GPSD Type 10857GPSD: 12V , Input: 5,7 Joule, 95-505mA Technische Änderungen vorbehalten! Fig.
- Seite 9 Fig. 6 Ersatzteile Fig. 5 94890 84680 91015 607621 84701B 82236 EN 60335-2-76 IP X4 84433 88148 97690 84719 84433RT 60766 84683 60743 90150 good 90676U 90005 OPTIONAL: 230V Super Vlies LED 4- 9 80Ah 14479 Special 85Ah 14894 88Ah 14125 100Ah 14126...
- Seite 10 Werkstoff: Aufhängeösen 2017 Projektionsmethode: Datum Name 11.05. Siebert Benennung : Bearb Allgemeintoleranz: Zeichnung-Nr.: horizont group gmbh Projektionsmethode: Datum Name Diese Unterlage ist vertraulich Homberger Weg 4-6 Artikel-Nr.: zu behandeln. Ihre Weitergabe sowie Bearb D-34497 Korbach die Verwertung und Mitteilung ihres Zeichnung-Nr.:...
