Verwendungsbereich
Die SYR-Hauswasserstation 2000 plus max
nach DIN EN 13443, Teil 1 (mit Druckmin-
derer DFR zusätzlich nach DIN EN 1567)
wird als Armatur für Trinkwasserinstallatio-
nen nach DIN 1988 verwendet.
Der Filter ist für Eigenwasserversorgungsan-
lagen nicht geeignet.
Ausführung
Die Hauswasserstation 2000 plus max ist
ein rückspülbarer Filter mit Filterelement aus
Edelstahl (untere Durchlassweite 90µm, obe-
re Durchlassweite 125µm).
Sie beinhaltet einen Ablauftrichter, einen
Rückflussverhinderer, eine Flanschdichtung,
Innensechskantschrauben zur Flanschmon-
tage, einen Montageschlüssel,
und Ausgangsdruckmanometer und einen
Anzeigering zur Erinnerung an die Filterwar-
tung.
Zusätzlich ist ein Druckminderer integriert.
Er ist einstellbar zwischen 1,5 und 6 bar und
ist werkseitig auf 4 bar Ausgangsdruck einge-
stellt. Er besitzt einen außenliegenden Ein-
stellgriff für eine individuelle Druckeinstellung.
Alle verwendeten Materialien entsprechen
den anerkannten Regeln der Technik. Die
vom Wasser berührten Kunststoffteile und
Elastomere entsprechen den KTW Empfeh-
lungen des Bundesgesundheitsamtes.
Montage
Beim Einbau unbedingt die Fließrichtung be-
achten!
Die Fließrichtung ist durch einen Pfeil auf
dem Flansch gekennzeichnet. Der Einbau in
senkrechte und waagerechte Leitungen ist
möglich. Alle Filter sollten mit der Hauptach-
se senkrecht verbaut werden.
Ziehen Sie die Filter mittels der Innensechs-
kantschrauben druckdicht an und achten Sie
dabei auf den richtigen Sitz der Flanschdich-
tung.
Achtung: Das druckdichte Anziehen der
Innensechskantschrauben
Kreuz erfolgen!
Der Ablauftrichter kann bei Bedarf auf die
Schlauchtülle geschraubt werden.
2
Achten Sie in diesem Fall auf den korrekten
Sitz der Dichtung im Trichter. Achten Sie bei
der Verbindung des Trichters mit einem HT-
Rohr auf einen spannungsfreien Anbau.
Die Hauswasserstation 2000 plus max kann
mit der Druckmindererpatrone und dem Aus-
gangsdruckmanometer zum DFR aufgerüstet
werden.
Verwenden Sie hierfür ausschließlich SYR-
Ersatzteile (S. 8 ).
Der Druckminderer der HWS 2000 max ist
werkseitig auf 4 bar voreingestellt und lässt
sich im Bereich von 1,5 bis 6 bar wie folgt
einstellen:
Stellen Sie sicher, dass der Eingangsdruck
Eingangs-
mindestens 1 bar höher ist als der gewünsch-
te Ausgangsdruck.

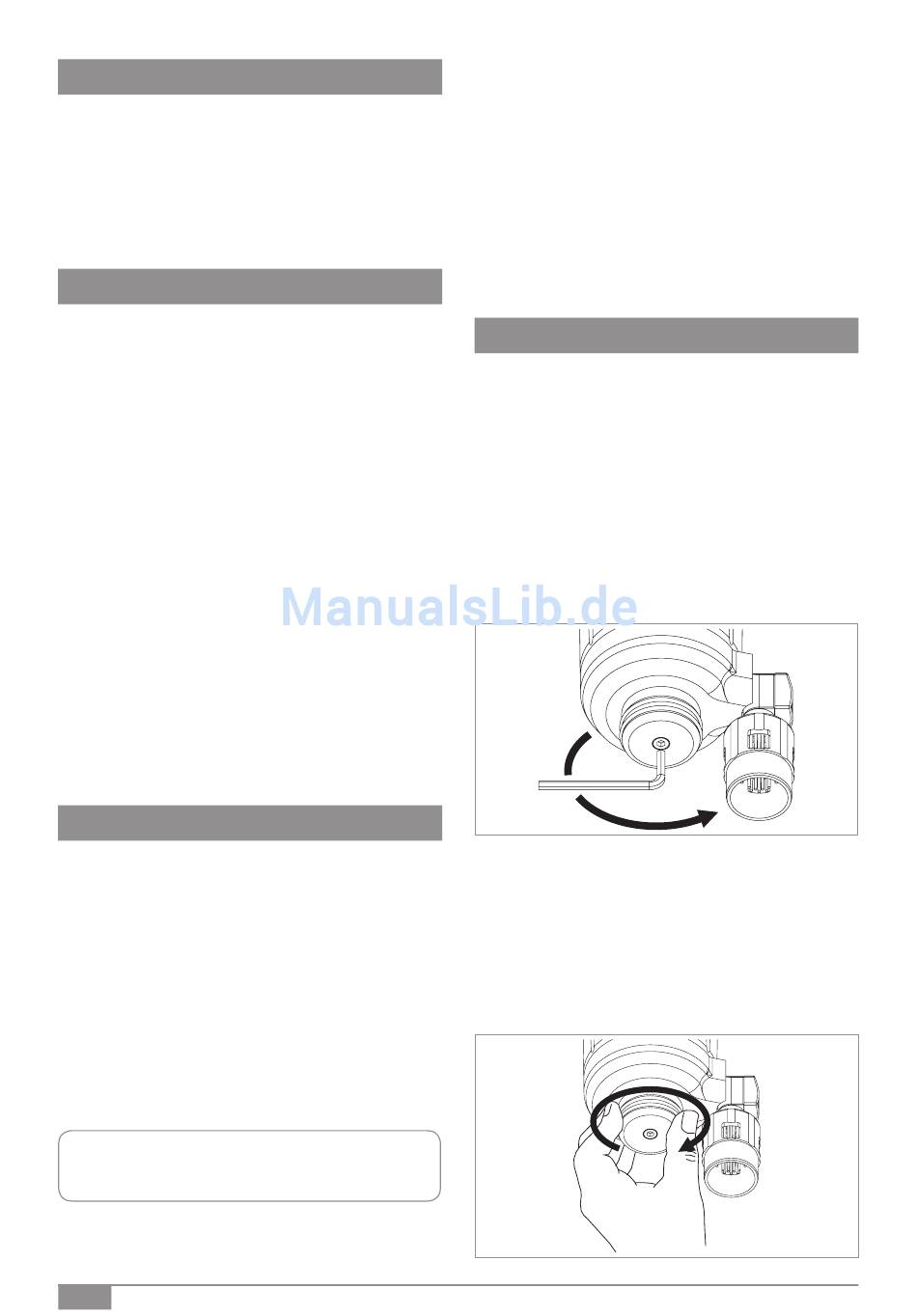

Lösen Sie die Verriegelung des Druckminde-
rers, indem Sie die Innensechskantschraube
unterhalb des Einstellgriffes gegen den Uhr-
zeigersinn eine viertel Umdrehung lösen.
Drehen Sie den Griff bis zum Anschlag gegen
den Uhrzeigersinn (Richtung „-"). Öffnen und
schließen Sie zur Druckentlastung eine nahe
gelegene Zapfstelle.
Drehen Sie nun den Griff unter Beobachtung
des Manometers im Uhrzeigersinn (Richtung
„+"), bis der gewünschte Ausgangsdruck er-
reicht ist.
muss
über
Ausgangsdruck einstellen
