Inhaltszusammenfassung für syr 2000 Plus max

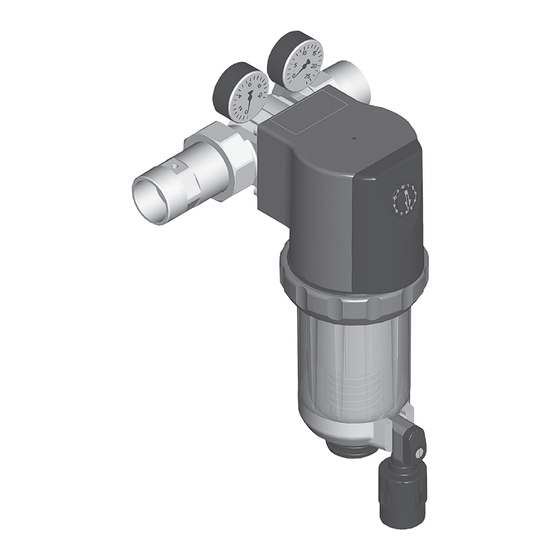

- Seite 1 Bedienungsanleitung Hauswasserstation 2000 Plus max Rückspülfilter mit Druckminderer...
-
Seite 2: Verwendungsbereich
DIN EN 13443, Teil 1 (mit Druckmin- Rohr auf einen spannungsfreien Anbau. derer DFR zusätzlich nach DIN EN 1567) wird als Armatur für Trinkwasserinstallatio- Die Hauswasserstation 2000 plus max kann nen nach DIN 1988 verwendet. mit der Druckmindererpatrone und dem Aus- gangsdruckmanometer zum DFR aufgerüstet Der Filter ist für Eigenwasserversorgungsan-... -
Seite 3: Wartung Druckminderer
Achtung: Die Austrittsmenge muss von Wartung Druckminderer der Abflussleitung aufgenommen werden können. Bei der Hauswasserstation 2000 plus max ist Das Gefäß darf maximal bis zur Unter- der eingestellte Ausgangsdruck der Druck- kante des Trichters reichen. minderer-Patrone nach DIN 1988, Teil 8 jähr- lich zu überprüfen und die Patrone gegeben-... - Seite 4 Ziehen Sie die Druckminderer-Patrone mit Filtereinsatz nach unten aus dem Saugge- häuse heraus. Entfernen Sie die Innensechskantschraube Schrauben Sie das Filterelement vom Saug- unterhalb des Einstellgriffes. topf. Entfernen Sie den Einstellgriff des Druckmin- derers. Ziehen Sie den Federteller nach unten ab. Ziehen Sie den Saugtopf mit der Druckmin- derer-Patrone und dem Filtereinsatz heraus.
- Seite 5 Zum Zusammenbau des Filters nach der Rei- Streifen Sie die Feder von unten über die nigung der Druckminderer-Patrone oder nach Druckminderer-Patrone. deren Austausch schieben Sie den Saugtopf von unten auf die Druckminderer-Patrone. Schieben Sie den Federteller von unten auf. Stecken Sie die Druckminderer-Patrone mit dem Filterelement, dem Saugtopf, dem Sauggehäuse und der Feder wieder in die Filtertasse und legen Sie den O-Ring auf die...
-
Seite 6: Fehlersuche
Stecken Sie die Filtertasse mitsamt Druckmin- Fehlersuche derer-Patrone, Filterelement, Saugtopf, Saug- gehäuse und Feder in das Ventilgehäuse. Was tun, wenn der Ausgangsdruck ansteigt? Wahrscheinlich wird der Druckanstieg durch einen nachgeschalteten geschlossenen Trinkwassererwärmer (TWE) verursacht und vom Rückflussverhinderer vor dem TWE nicht abgefangen. - Seite 7 Maße Hauswasserstation 2000 Plus max Nennweite R 1¼“ - 2“ R 1¼“ - 2“ Baumaße 237 (mm) 237 (mm) 405 (mm) 405 (mm) 110 (mm) 110 (mm) 163 (mm) 163 (mm)
- Seite 8 2315.00.945 Ablauftrichter 2315.00.946 Einstellgriff Druckmin- derer (DFR) Hans Sasserath & Co. KG • Tel.: +49 2161 6105-0 • Fax: +49 2161 6105-20 Mühlenstraße 62 • D-41352 Korschenbroich • info@SYR.de • www.SYR.de printed in Germany - 9.0217.01 0932 - Änderungen vorbehalten...
