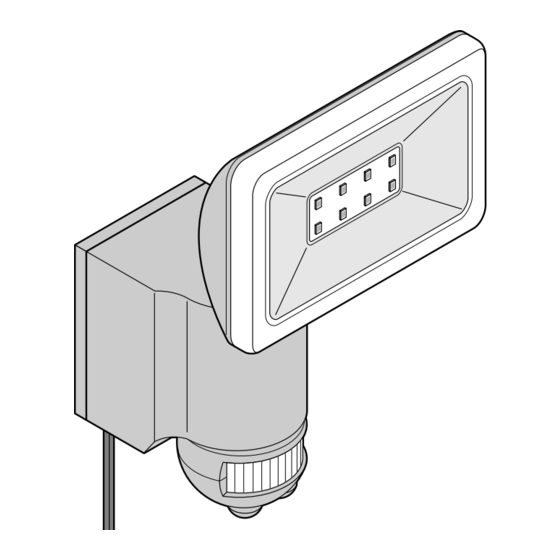

- Seite 1 Solar-LED-Strahler mit Bewegungsmelder Bedienungsanleitung und Garantie Tchibo GmbH D-22290 Hamburg · 87512HB54XVI · 2016-06...
-
Seite 2: Inhaltsverzeichnis
Montageortes 15 Störung / Abhilfe Montage Solarmodul montieren 16 Technische Daten LED-Strahler montieren 16 Entsorgen 10 Akkus laden 17 Garantie 11 Bewegungsmelder einstellen und 18 Tchibo Service Center LED-Strahler in Betrieb nehmen und Kundenberatung Bewegungsmelder ausrichten Dämmerungsschwelle und Leuchtdauer einstellen... -
Seite 3: Zu Dieser Anleitung
Zu dieser Anleitung Lesen Sie aufmerksam die Sicherheits- Das Signalwort GEFAHR warnt hinweise und benutzen Sie den Artikel vor möglichen schweren Verletzungen nur wie in dieser Anleitung beschrie ben, und Lebensgefahr. damit es nicht versehentlich zu Ver - Das Signalwort WARNUNG warnt letzungen oder Schäden kommt. - Seite 4 WARNUNG vor Verletzungen • Ersetzen Sie immer alle Akkus. Benutzen Sie keine verschiedenen • Betreiben Sie den Solar-LED-Strahler Akku-Typen, -Marken oder Akkus mit nicht mit nicht wiederauf ladbaren unterschiedlicher Kapazität. Batterien. Explosions gefahr! • Achten Sie beim Einsetzen der Akkus •...
-
Seite 5: Auf Einen Blick (Lieferumfang)
Auf einen Blick (Lieferumfang) Strahler LEDs Montageplatte Gehäuse LED-Strahler Schiebeschalter ON/OFF Sensor Bewegungsmelder Drehregler für Leuchtdauer und Dämmerungsschwelle Zuleitungskabel Solarmodul Solarzellen Zuleitungskabel 8x Schraube Weiterer Lieferumfang 8x Dübel (nicht abgebildet): 3x Akku (bereits eingesetzt) -
Seite 6: Wichtige Hinweise Zur Wahl Des Optimalen Montageortes
Wichtige Hinweise zur Wahl des optimalen Montageortes Mit dem Solar-LED-Strahler können • Der LED-Strahler ist für den Außen- Sie gezielt dunkle Ecken und Bereiche bereich geeignet und spritzwasser- ausleuchten und über wachen. geschützt. Montieren Sie ihn aber nach Möglichkeit geschützt unter Da der Strahler jedoch auf Sonnen- einem Vordach, unter einem Car- energie angewiesen ist, müssen Sie... -
Seite 7: Montage
Montage Bevor Sie bohren: • Prüfen Sie, ob das beiliegende Montagematerial geeignet für Ihren Montage-Untergund ist. Tauschen Sie es ggf. aus. • Vergewissern Sie sich, dass sich keine Rohre oder Leitungen an der Bohrstelle befinden! Solarmodul montieren 1. Klappen Sie das Solarmodul vollständig nach oben. -
Seite 8: Led-Strahler Montieren
LED-Strahler montieren 1. Entfernen Sie die Montageplatte auf der Rückseite des LED- Strahler-Gehäuses, indem Sie die Verschlusslasche mit einem Schlitz-Schraubendreher o.Ä. etwas anheben. 2. Entfernen Sie die vier Gummi- dichtungen aus den Ecken der Montageplatte. 3. Halten Sie die Montageplatte gegen den Montage-Untergrund. - Seite 9 8. Drücken Sie das Gehäuse des LED-Strahlers auf die Montage- platte. Dabei muss die Verschluss - lasche richtig einrasten. 9. Verbinden Sie Solarmodul und LED-Strahler mit dem Zuleitungs kabel. Damit ist die Montage abgeschlossen.
-
Seite 10: Akkus Laden
Akkus laden Bevor Sie den LED-Strahler zum ersten Mal in Betrieb nehmen können, müssen zunächst die Akkus voll aufgeladen werden. Lassen Sie den Schiebeschalter ON/OFF für einige Stunden in Position OFF. So sind Strahler und Bewegungsmelder deaktiviert, während die im Strahler integrierten Akkus über das Solarmodul geladen werden. -
Seite 11: Bewegungsmelder Einstellen Und Led-Strahler In Betrieb Nehmen
Bewegungsmelder einstellen und LED-Strahler in Betrieb nehmen Bewegungsmelder ausrichten Durch Schwenken des Bewegungsmelders legen Sie den zu überwachenden Bereich fest. Der Sensor ..hat eine Reichweite von ca. 10 Metern, ... einen horizontalen Erfassungswinkel von 160° und ... einen vertikalen Erfassungswinkel von 40°. Bedenken Sie: Diese Werte können abhänging von der Umgebungstemperatur abweichen. -
Seite 12: Led-Strahler Ausrichten
Leuchtdauer einstellen (Symbol Die Leuchtdauer ist einstellbar zwischen min. 10 Sekunden und max. 60 Sekunden. Um die Leuchtdauer zu verlängern, drehen Sie den Drehregler im Uhrzeiger- sinn. Um die Leuchtdauer zu verkürzen, drehen Sie den Drehregler gegen den Uhrzeigersinn. Dämmerungsschwelle einstellen (Symbole Wenn sich der Strahler erst bei starker Dunkelheit einschalten soll, drehen Sie den Drehregler im Uhrzeigersinn (Richtung Wenn sich der Strahler bereits bei noch relativer Helligkeit oder Tageslicht... -
Seite 13: Einstellungen Prüfen
Einstellungen prüfen Sobald die Lichtverhältnisse so sind, dass sich der Strahler beim Erfassen einer Bewegung über den Sensor einschalten soll, testen Sie die vorgenommenen Einstellungen, indem Sie den vom Sensor überwachten Bereich durchqueren. • Schaltet sich der Strahler ein? • Bleibt der Strahler lange genug eingeschaltet oder eventuell zu lange? Korrigieren Sie ggf. -
Seite 14: Akkus Wechseln
Akkus wechseln WARNUNG vor Verletzungen • Betreiben Sie den Solar-LED-Strahler nicht mit nor malen Batterien, die nicht wiederaufladbar sind. Explosionsgefahr! Die Akkus sind für einen langen Betrieb ausgelegt. Bei einer langen Nutzungs- dauer kann es jedoch erforderlich sein, die Akkus zu wechseln. Akkus unterliegen einem natürlichen Verschleiß... -
Seite 15: Störung / Abhilfe
Störung / Abhilfe Der Strahler schaltet • Steht der Schiebeschalter auf ON? sich nicht ein. • Ist die Umgebung zu hell? Prüfen Sie, ob das Licht anderer Leuchtquellen (z.B. Straßenlaternen oder zeit- bzw. bewegungsgesteuerte Lampen) auf das Solarmodul fällt. Wechseln Sie ggf. den Standort oder richten Sie das Solarmodul neu aus. -
Seite 16: Technische Daten
Schutzklasse: Spritzwasserschutz: IPX4 Umgebungstemperatur: –10 °C bis +40 °C Made exclusively for: Tchibo GmbH, Überseering 18, 22297 Hamburg, Germany, www.tchibo.de Im Zuge von Produktverbesserungen behalten wir uns technische und optische Veränderungen am Artikel vor. Entsorgen Der Artikel, seine Verpackung und... -
Seite 17: Garantie
Garantie Die Tchibo GmbH bernimmt 3 Jahre Garantie ab Kaufdatum. ü Tchibo GmbH, Überseering 18, 22297 Hamburg, Germany Innerhalb der Garantiezeit beheben Nichtgarantiereparaturen können Sie wir kostenlos alle Material- oder gegen indi viduelle Berechnung zum Herstellfehler. Voraussetzung für die Selbstkostenpreis vom Tchibo Service Gewährung der Garantie ist die Vorlage... -
Seite 18: Tchibo Service Center Und Kundenberatung
Tchibo Service Center und Kundenberatung Deutschland Österreich Schweiz TCHIBO TCHIBO TCHIBO SERVICE CENTER SERVICE CENTER SERVICE CENTER SÖMMERDA SCHWEIZ Erfurter Höhe 105 Paketfach 90 Hirsrütiweg 99610 Sömmerda 4005 Linz 4303 Kaiseraugst DEUTSCHLAND ÖSTERREICH SCHWEIZ 0800 - 33 44 99 5... - Seite 19 Name Straße, Nr. UNFREI-Paketmarke anbringen PLZ, Ort Unfrei einzuziehendes Entgelt ....EUR TCHIBO SERVICE CENTER Erfurter Höhe 105 99610 Sömmerda DEUTSCHLAND Service-Scheck Bitte den Scheck in Blockschrift ausfüllen und mit dem Artikel einsenden. Liegt kein Garantiefall vor: (bitte ankreuzen) Name...
- Seite 20 DHL. Wichtig: Der Strichcode darf nicht beschrieben oder überklebt werden. Der Versand ist nur innerhalb Deutschlands möglich! Service-Scheck Bitte den Scheck in Blockschrift ausfüllen und mit dem Artikel einsenden. 333 305 Artikelnummer: Deutschland Österreich Schweiz Fehlerangabe Kaufdatum Datum/Unterschrift...
