THERMO-HYGROMETER LVT-15
Produktbeschreibung

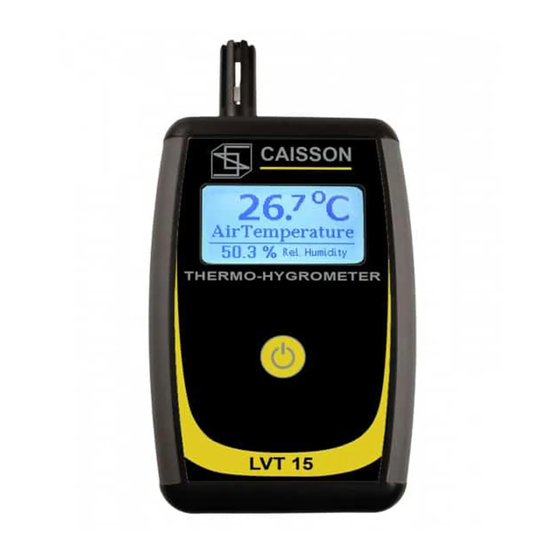

Der kompakte Thermohygrometer LVT-15 ist zur Messung der Lufttemperatur und der relativen
Luftfeuchtigkeit (RH) verwendet. Aufgrund dieser Messungen berechnet das Messgerät den Wert
des Taupunkts. Weiterhin ist das Gerät mit einem 3,5 mm Jack- Anschluss für das Externe STP 10A
Sensor für eine zusätzliche Temperaturmessung ausgestattet. Das Gerät enthält zur Messung von
Oberflächentemperatur einen eingebauten Infrarotsensor.
Das Kit enthält:
1. das Messgerät LVT15
2. den Batteriepack
3. den Handkoffer
4. die Gebrauchsanleitung
HINWEIS: Das Messgerät wird in einem schwarzen Handkoffer
geliefert
HINWEIS: Der Oberfläche- Temperatusensor ist nicht im
Lieferumfang enthalten, er kann separat erworben werden.
Spezifikation
:
Batterieversorgung: 2 x AA 1,5 Volt
Stromaufnahme:
34mA 34mAA
Abmessungen:
146mm*79mm*26mm (H×B×T)
Gewicht:
200g
Display:
monochromatisch mit Hintergrundbeleuchtung
Auflösung:
128x64 Pixel
Betriebstemperaturbereich: 5
tel: +49(0)2821-894390
Gebrauchsanleitung
:
o
C ~ 40
o
C <80% der relativen Luftfeuchtigkeit ohne Kondensation
CAISSON Elektronik GmbH
Boschstrasse 16, D-47533 Kleve, Deutschland
info@caisson-gmbh.de www.caisson-gmbh.de
Werbung
Verwandte Anleitungen für CAISSON LVT-15
Inhaltszusammenfassung für CAISSON LVT-15
- Seite 1 Gebrauchsanleitung Produktbeschreibung Der kompakte Thermohygrometer LVT-15 ist zur Messung der Lufttemperatur und der relativen Luftfeuchtigkeit (RH) verwendet. Aufgrund dieser Messungen berechnet das Messgerät den Wert des Taupunkts. Weiterhin ist das Gerät mit einem 3,5 mm Jack- Anschluss für das Externe STP 10A Sensor für eine zusätzliche Temperaturmessung ausgestattet.
- Seite 2 -30 ~ +250°C ±0,5°C Infrarot STP 10A Externe Sensor Oberflächentemperatur -10 ~ +50°C ±0,3°C Anschluss über 3,5 mm Jack Auf der Abbildung unten sind die wichtigsten Elemente des Geräts markiert CAISSON Elektronik GmbH Boschstrasse 16, D-47533 Kleve, Deutschland info@caisson-gmbh.de www.caisson-gmbh.de tel: +49(0)2821-894390...
- Seite 3 Betriebsmodus werden auf der Unterseite des Bildschirms in der „Informationsleiste” andere Parameter sequentiell angezeigt. Weiteres Drücken der Funktionstaste bewirkt, dass alle Werte wieder auf einmal angezeigt werden, wie bereits auf der vorigen Abbildung dargestellt ist. Informations-leiste CAISSON Elektronik GmbH Boschstrasse 16, D-47533 Kleve, Deutschland info@caisson-gmbh.de www.caisson-gmbh.de tel: +49(0)2821-894390...
- Seite 4 ändern Sie die Einstellung der aktiven Option. Um das Setup-Menü zu verlassen und in den Messmodus zurückzugelangen, wählen Sie SAVE & EXIT, dann halten Sie die Taste für 2 Sekunden gedrückt. Die folgende Abbildung zeigt die oben beschriebene Vorgehensweise: CAISSON Elektronik GmbH Boschstrasse 16, D-47533 Kleve, Deutschland info@caisson-gmbh.de www.caisson-gmbh.de tel: +49(0)2821-894390...
-
Seite 5: Abschalten Des Geräts
Taupunkt zu messen. Wenn die Temperatur der mithilfe eines Temperatursensors geprüften Oberfläche niedriger oder sehr ähnlich der Taupunkttemperatur ist, kann es zum Prozess der Kondensation von Wasser auf der CAISSON Elektronik GmbH Boschstrasse 16, D-47533 Kleve, Deutschland info@caisson-gmbh.de www.caisson-gmbh.de tel: +49(0)2821-894390... -
Seite 6: Garantie
Oberfläche kommen. Diese Gefahr wird durch ein akustisches Signal und durch Blinken des Taupunktwerts signalisiert. Stromversorgung Das Feuchtigkeitsmessgerat LVT-15 wird mit zwei AA-Batterien betrieben. Zugelassen wird der Einsatz von einfachen Batterien sowie aufladbaren Akkus. Der Batteriestatus d.h. die Batteriestandanzeige zeigt den Entladungszustand der Batterien. Ist das Batteriebild nicht gefüllt, so ist der Batteriewechsel notwendig.
